给排水设备：(配件)倒流防止器

倒流防止器在城市供水管网的应用林海;王琳;蔡文;季能平【摘要】本文从全过程保护生活饮用水管道水质的角度,侧重讨论了城市供水管网水质防回流污染的特点和要求,重点对倒流防止器应用技术和管理方面涉及的相关标准、性能要求、适用性、安装、设置、维护保养和使用寿命等因素进行综合分析,并对相关设施的管理权归属进行讨论,以确保倒流防止器等防回流设施能够长期、持续、有效地维持其安全性能.【期刊名称】《城镇供水》【年(卷),期】2018(000)002【总页数】6页(P27-31,88)【关键词】倒流防止器;安全性能;污染等级;适用场合;设置原则;安装维护;使用寿命【作者】林海;王琳;蔡文;季能平【作者单位】上海浦东茂自来水工程有限公司,上海200127;上海城投水务(集团)有限公司,上海200002;上海浦东威立雅自来水公司,上海200001;上海上龙供水设备有限公司,上海200062【正文语种】中文1.倒流防止器相关标准、性能要求和适用性倒流防止器是供水管道水质隔断的重要设施，目前倒流防止器分为减压型倒流防止器、低阻力倒流防止器和双止回阀倒流防止器三类产品，相应执行标准和性能要求见表1。

2.用户用水性质的甄别与水质回流污染等级划分依据GB50015-2003（2009年版）标准的附录A.0.1，对生活饮用水回流污染危害等级分为：高危污染、中危污染和低危污染三个等级（与用水性质对照详见表2）。

为了确保居民生活饮用水水质，市政供水水源基本上是建筑给水水源，在众多管道接口中，高危回流污染占少部分，中低危回流污染占极大部分；为了保证市政管网的水质安全，在与建筑给水管道连接时，水质隔断常以倒流防止器为主，在倒流防止器的设置和选择时，特别注意甄别用户用水性质，并与其回流污染危害等级相一致，才能保证市政供水管网的水质安全。

3.防回流污染设施的种类和设置原则3.1 防回流污染设施的设置原则按照GB50014-2006《室外给水排水设计规范》的第2.0.3条规定，生活饮用水水质必须达到《生活饮用水卫生标准》的要求。

建筑给水排水设计规范最新版前言根据住房和城乡建设部《关于印发<2012年工程建设标准规范制订、修订计划>的通知》(建标[2012]5号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。

本标准的主要技术内容是：1．总则；2．术语；3．建筑与建筑热工；4．供暖通风与空气调节；5．给水排水；6．电气；7．可再生能源应用。

本标准修订的主要技术内容是：1．建立了代表我国公共建筑特点和分布特征的典型公共建筑模型数据库，在此基础上确定了本标准的节能目标；2．更新了围护结构热工性能限值和冷源能效限值，并按建筑分类和建筑热工分区分别作出规定；3．增加了围护结构权衡判断的前提条件，补充细化了权衡计算软件的要求及输入输出内容；4．新增了给水排水系统、电气系统和可再生能源应用的有关规定。

本标准中以黑体字标志的条文为强制性条文，必须严格执行。

本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送中国建筑科学研究院《公共建筑节能设计标准》编制组(地址：北京市北三环东路30号，邮政编码100013)。

随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济生活和生产对建筑产品的质量、标准的不断提高的要求。

近几年来，我国建筑通过引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑产品的各专业。

一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。

我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得了很多新的技术成果和设计新思想。

适应了建筑产品的多功能化、宜人化发展的需求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。

在建筑给水排水系统与建筑内、外部系统的对接和与相关专业技术的衔接上进行了设计理念的更新。

浅析“消防水泵从市政管网直接抽水时应设置有空气隔断的倒流防止器”摘要新实施的《消防给水及消火栓系统技术规范》GB50974-2014中5.1.12条提出“消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；”。

笔者以同济大学教学科研综合楼项目为例，对高层建筑采用消防水泵从市政管网直接抽水的消防给水系统在设计过程中遇到的问题和考虑的解决办法进行了介绍。

分析了消防水泵从市政管网直接抽水时设置有空气隔断的倒流防止器的必要性。

关键词GB50974-2014消防水泵直接抽水有空气隔断的倒流防止器Analyze when the firefighting pump pumping directly from the municipal pipe network, the backflow preventer with air gap should beequipGong Haining(Tongji architectural design (Group) CO, LTD, Shanghai 200092, China)Abstract: The new implementation of the Code Technical code for fireprotection water supply and hydrant systems GB50974-2014 point when the firefighting pump pumping directly from municipal pipe network, the backflow preventer with air gap should be set on the outlet pipe of the pump; in its item 5.1.12. Author takes the project Education and Research Complex Building of Tongji as an example, introducing the encountered problems and solutions in design of a fire water supply system in a high-rise building which firefighting pump pumping directly from municipal network. Analyzes the necessity of equipping backflow preventer with air gap when the fire fighting pump pumping directly from the municipal network.Keywords: GB50974-2014; Firefighting pump; Pumping directly;Air gap《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消规》），自2014年10月1日起实施。

低阻力倒流防止器应用技术规程一、低阻力倒流防止器是一种用于防止流体在管道中发生逆流的装置，其主要作用是保护设备和系统免受逆流可能带来的危害。

本技术规程将介绍低阻力倒流防止器的工作原理、应用领域、选型原则以及安装和维护等方面的技术规定。

二、低阻力倒流防止器的工作原理低阻力倒流防止器通过特殊的结构设计，使得流体在正向流动时阻力较小，而在逆向流动时则增加阻力，从而有效防止流体逆流。

其主要工作原理包括：1.单向阀门设计：低阻力倒流防止器内部通常包含单向阀门，只允许流体在一个方向上通过，防止逆流。

2.调节阻力：在正向流动时，通过合理的结构设计，减小阻力，确保流体正常通过；而在逆向流动时，通过改变流道形状或增加流体与阀门之间的摩擦，增大阻力，达到防止逆流的目的。

三、低阻力倒流防止器的应用领域低阻力倒流防止器广泛应用于各个领域，主要包括但不限于以下方面：1.给排水系统：用于城市给水管道、污水处理系统等，防止废水逆流对清洁水源的污染。

2.暖通空调系统：防止冷热水循环系统中冷却水逆流，影响系统的正常运行。

3.化工工程：用于管道系统，防止化学品逆流引起的事故和危害。

4.火灾水系统：防止火灾水系统中的水逆流到供水管道，保障系统的正常运行。

5.工业生产：在各种工业流程中，防止逆流对设备和系统造成损害。

四、低阻力倒流防止器的选型原则在选择低阻力倒流防止器时，应考虑以下几个主要原则：1.适用流体：根据实际使用情况选择适用的低阻力倒流防止器，考虑流体的种类、温度、压力等因素。

2.流量要求：根据管道系统的流量要求，选择合适的口径和型号，确保低阻力倒流防止器能够满足系统的需求。

3.防护性能：考虑防护性能，选择能够可靠阻止逆流的低阻力倒流防止器。

4.耐腐蚀性：根据实际环境的腐蚀性，选择耐腐蚀的材料，提高低阻力倒流防止器的使用寿命。

五、低阻力倒流防止器的安装和维护1.正确安装：安装前仔细检查低阻力倒流防止器的状态，确保其完好无损。

按照产品说明书和相关标准规范正确安装，确保其正常工作。

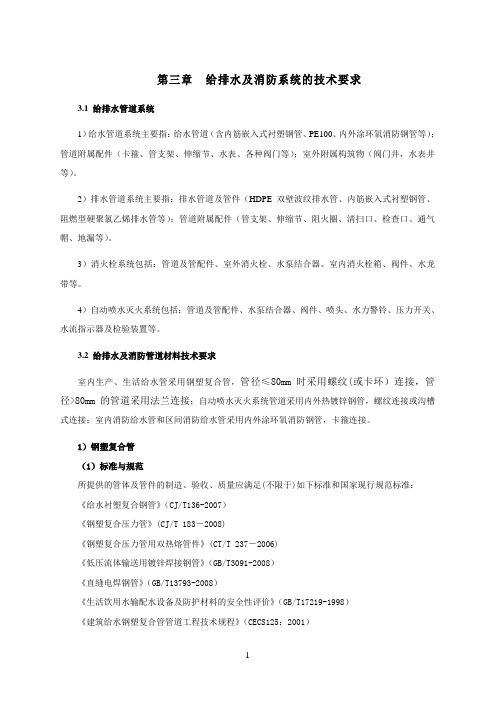

第三章给排水及消防系统的技术要求3.1 给排水管道系统1）给水管道系统主要指：给水管道（含内筋嵌入式衬塑钢管、PE100、内外涂环氧消防钢管等）；管道附属配件（卡箍、管支架、伸缩节、水表、各种阀门等）；室外附属构筑物（阀门井，水表井等）。

2）排水管道系统主要指：排水管道及管件（HDPE双壁波纹排水管、内筋嵌入式衬塑钢管、阻燃型硬聚氯乙烯排水管等）；管道附属配件（管支架、伸缩节、阻火圈、清扫口、检查口、通气帽、地漏等）。

3）消火栓系统包括：管道及管配件、室外消火栓、水泵结合器、室内消火栓箱、阀件、水龙带等。

4）自动喷水灭火系统包括：管道及管配件、水泵结合器、阀件、喷头、水力警铃、压力开关、水流指示器及检验装置等。

3.2 给排水及消防管道材料技术要求室内生产、生活给水管采用钢塑复合管，管径≤80mm时采用螺纹(或卡环）连接，管径>80mm的管道采用法兰连接；自动喷水灭火系统管道采用内外热镀锌钢管，螺纹连接或沟槽式连接；室内消防给水管和区间消防给水管采用内外涂环氧消防钢管，卡箍连接。

1）钢塑复合管（1）标准与规范所提供的管体及管件的制造、验收、质量应满足(不限于)如下标准和国家现行规范标准：《给水衬塑复合钢管》（CJ/T136-2007）《钢塑复合压力管》(CJ/T 183－2008)《钢塑复合压力管用双热熔管件》(CT/T 237－2006)《低压流体输送用镀锌焊接钢管》（GB/T3091-2008）《直缝电焊钢管》（GB/T13793-2008）《生活饮用水输配水设备及防护材料的安全性评价》（GB/T17219-1998）《建筑给水钢塑复合管管道工程技术规程》（CECS125：2001）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《接触食物搪瓷制品》(GB/T13484-2011)《地铁设计规范》(GB50157-2003)《给水衬塑可锻铸铁管件》（CJ／T137-2008）《生活饮用水卫生标准》（GB5749-2006）的规定如有最新国家和成都市标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。

建筑给水排水设计规范GB50015（2009年修订版）全建筑给水排水设计规范GB50015(2009年修订版)Codefordesignofbuildingwatersupplyanddrainage/webarbs/book/130/11 64431.shtml说明：文中下划线部分：是修订的内容！1总则1．0．1为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求，制定本规范。

1．0．2?本规范适用于居住小区、公共建筑区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。

?但设计下列工程时，还应按现行的有关专门规范或规定执行：?1湿陷性黄土、多年冻土和胀缩土等地区的建筑物；?2抗震设防烈度超过9度的建筑物；?3矿泉水疗、人防建筑；?4工业生产给水排水；?5?建筑中水和雨水利用。

1．0．3建筑给水排水设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。

1．0．4建筑给水排水工程设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。

2术语、符号2.1术语2．1．1?生活饮用水?drinkingwater?水质符合生活饮用水卫生标准的用于日常饮用、洗涤的水。

2．1．2生活杂用水non-dinkingwater?用于冲洗便器、汽车，浇洒道路、浇灌绿化，补充空调循环用水的非饮用水。

2．1．3小时变化系数hourlyvariationcoefficient?最高日最大时用水量与平均时用水量的比值。

2．1．4?最大时用水量maximumhourlywaterconsumption?最高日最大用水时段内的小时用水量。

2.1.4A?平均时用水量averagehourlywaterconsumption?最高日用水时段内的平均小时用水量。

2．1．5?回流污染backflowpollution?由虹吸回流或背压回流对生活给水系统造成的污染。

3.1 一般规定3.1.1建筑给水系统的设计应满足生活用水对水质、水量、水压、安全供水，以及消防给水的要求。

（新增）老：生活饮用水不得因管道产生虹吸、背压回流而受污染新：生活饮用水应设有防止管道内产生虹吸回流、背压回流等污染的措施。

3.1.5 在满足使用要求与卫生安全的条件下．建筑给水系统应节水节能，系统运行的噪声和振动等不得影响人们的正常工作和生活。

（新增）3.1.6 生活饮用水给水系统的涉水产品应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。

（新增）3.2 用水定额和水压老：住宅的最高日生活用水定额及小时变化系数，可根据住宅类别、建筑标准、卫生器具设置标准按表3.1.9确定。

新：住宅生活用水定额及小时变化系数，可根据住宅类别、建筑标准、卫生器具设置标准等因素按表3. 2. 1 确定。

老：宿舍、旅馆等公共建筑的生活用水定额及小时变化系数，根据卫生器具完善程度和区域条件，可按表3.1.10确定。

新：公共建筑的生活用水定额及小时变化系数，可根据卫生器具完善程度、区域条件和使用要求按表3.2.2 确定。

注：1 除养老院、托儿所、幼儿园的用水定额中含食堂用水，其它均不含食堂用水。

2 除注明外，均不含员工生活用水，员工用水定额为每人每班40～60L。

3 医疗建筑用水中已含医疗用水。

4 空调用水应另计。

注：1 中等院校、兵营等宿舍设置公用卫生间和盥洗室，当用水时段集中时，最高日小时变化系数K h宜取高值6.0～4.0；其他类型宿舍设置公用卫生间和盥洗室时，最高日小时变化系数K h宜取低值3.5～3.0。

2 除注明外，均不含员工生活用水，员工最高日用水定额为每人每班40L～60L，平均日用水定额为每人每班30L～45L。

3 大型超市的生鲜食品区按菜市场用水。

4 医疗建筑用水中已含医疗用水。

5 空调用水应另计。

老：绿化浇灌用水定额应根据气候条件、植物种类、土壤理化性状、浇灌方式和管理制度等因素综合确定。

1. 建筑给水系统由：引入管、建筑给水管网、给水附件、给水设备、配水设施及计量仪表等六部分组成。

2。

为了防止昆虫爬入水池,在生活引用水水池的通气管、溢流管应当装设网罩或采取其他防护措施。

4. 管道倒流防止器由，进水止回阀、自动泄水阀、出口止回阀组成。

6. 根据卫生器具和用水设备用途要求而规定的，配水装置单位时间的出水量称为：额定流量.7。

住宅入户管的公称直径不宜小于15mm。

8. 室外消火栓如果采用低压给水系统，管道的压力应保证灭火时最不利点消火栓的水压（从地面算起）不小于10mH2O。

9。

室外地上式消火栓应当有一个直径100mm或150mm的拴口各一个，和两个直径为65mm的拴口.10。

室外地下式消火栓应当有一个直径100mm或65mm的拴口各一个，并应当有明显的标志。

11. 室内消火栓超过10个,且室内消防用水量大于15L/s时，室内消防给水管道至少应当有两条进水管与室外环状管网连接，并将室内管道连成环状或将进水管与室外管道连成环状。

17. 在建筑内排水管道系统中，一般常用的清通设备包括清扫口和检查口.P13127。

水封的破坏分为正压破坏和负压破坏,其中负压破坏中水封水量损失的主要有以下哪三个原因,自虹吸损失、诱导虹吸损失、静态损失。

33. 建筑屋面雨水管道按照位置分为外排水系统和内排水系统。

34。

经常有人停留的平屋顶上，排水通气管管口应当高出屋面2。

0m.35。

1个排水当量为0。

33L/s。

39. 屋面雨水排水管道设计降雨历时按照5min计算.40。

按照雨水在管道内的流态分为重力无压流、重力半有压流和压力流三类。

41. 在雨水排水系统中,按照屋面的排水条件分为檐沟排水、天沟排水和无沟排水三类。

42. 建筑内部热水供应系统按照热水供应的范围,分为局部热水供应系统、集中热水供应系统和区域热水供应系统。

43. 集中式热水供应系统一般由热媒系统、热水供水系统、附件三部分组成.45. 生活热水系统按照循环方式进行分类,分为不循环热水供应系统、半循环热水供应系统、全循环热水供应系统。

减压型倒流防止器应用技术规程减压型倒流防止器是一种用于减轻管道压力并防止倒流的设备，广泛应用于化工、石油、制药等行业。

本文将介绍减压型倒流防止器的应用技术规程，包括安装、操作、维护等方面。

一、安装规程1. 安装位置：减压型倒流防止器应安装在管道的进口端，以便及时减压和防止倒流。

2. 安装角度：减压型倒流防止器的安装角度应根据实际情况确定，一般情况下为水平安装。

如果安装水平可能出现问题，可以根据需要适当倾斜安装。

3. 安装间距：减压型倒流防止器的进口端与相邻设备或管道之间应保持一定的安装间距，以便安全维护和操作。

二、操作规程1. 启动与停止：减压型倒流防止器在正常使用前应先启动设备，确保其正常工作。

停止使用时，应将减压型倒流防止器关闭并进行安全检查。

2. 监测压力：在使用过程中，应定期检查减压型倒流防止器的压力情况，并根据需要调整减压阀的开度，保证管道内的压力在安全范围内。

3. 清洗与维护：减压型倒流防止器在使用一段时间后，应进行定期清洗与维护，以防止积聚物堵塞或损坏设备。

三、维护规程1. 定期检查：定期对减压型倒流防止器进行检查，包括各个零部件的磨损情况、密封性能等，并做好相应的维护工作。

2. 零部件更换：如发现减压型倒流防止器有部件损坏或失效的情况，应及时更换，并确保更换的零部件符合规格和要求。

3. 使用指导：对操作人员进行减压型倒流防止器的正确使用指导，包括操作方法、注意事项等，确保设备的安全与顺利运行。

四、事故处理规程1. 漏气处理：如果减压型倒流防止器发生漏气情况，应立即采取紧急措施，切断气源并对漏气部位进行修理或更换相关零部件。

2. 漏液处理：如果减压型倒流防止器在使用过程中发生液体泄漏的情况，应立即切断液体供应，并采取相应的措施进行漏液处理。

3. 安全预警：减压型倒流防止器在出现安全隐患或故障的情况下，应及时报警或通知相关人员，并采取紧急措施以保障人员和设备的安全。

综上所述，减压型倒流防止器的应用技术规程包括安装、操作、维护和事故处理等方面，通过合理的安装和正确的操作与维护，可以确保减压型倒流防止器的正常工作和安全使用，保障管道系统的稳定运行。
