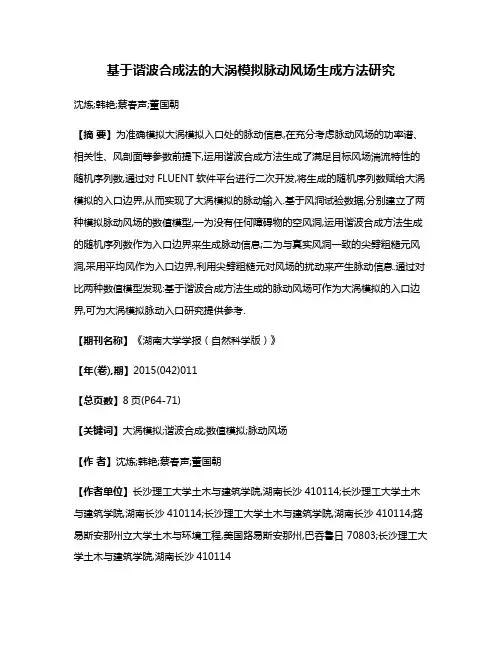

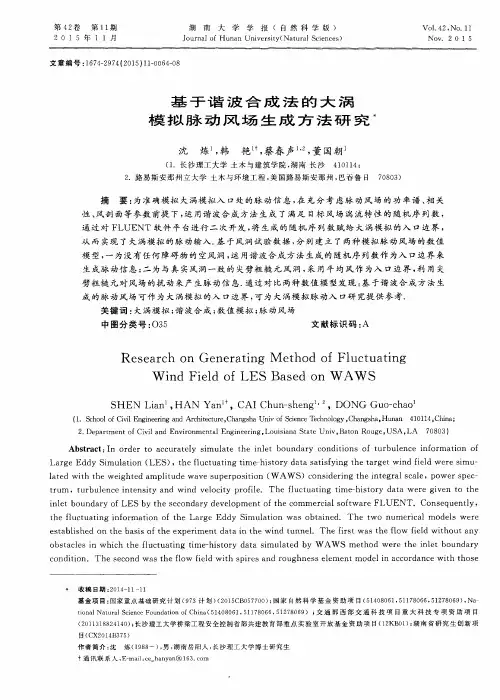

基于谐波合成法的大涡模拟脉动风场生成方法研究沈炼;韩艳;蔡春声;董国朝【摘要】为准确模拟大涡模拟入口处的脉动信息,在充分考虑脉动风场的功率谱、相关性、风剖面等参数前提下,运用谐波合成方法生成了满足目标风场湍流特性的随机序列数,通过对FLUENT软件平台进行二次开发,将生成的随机序列数赋给大涡模拟的入口边界,从而实现了大涡模拟的脉动输入.基于风洞试验数据,分别建立了两种模拟脉动风场的数值模型,一为没有任何障碍物的空风洞,运用谐波合成方法生成的随机序列数作为入口边界来生成脉动信息;二为与真实风洞一致的尖劈粗糙元风洞,采用平均风作为入口边界,利用尖劈粗糙元对风场的扰动来产生脉动信息.通过对比两种数值模型发现:基于谐波合成方法生成的脉动风场可作为大涡模拟的入口边界,可为大涡模拟脉动入口研究提供参考.【期刊名称】《湖南大学学报（自然科学版）》【年(卷),期】2015(042)011【总页数】8页(P64-71)【关键词】大涡模拟;谐波合成;数值模拟;脉动风场【作者】沈炼;韩艳;蔡春声;董国朝【作者单位】长沙理工大学土木与建筑学院,湖南长沙410114;长沙理工大学土木与建筑学院,湖南长沙410114;长沙理工大学土木与建筑学院,湖南长沙410114;路易斯安那州立大学土木与环境工程,美国路易斯安那州,巴吞鲁日 70803;长沙理工大学土木与建筑学院,湖南长沙410114【正文语种】中文【中图分类】O35大涡模拟在计算资源与计算效率方面是雷诺时均模拟(RANS)和直接模拟(DNS)的折中，集成了二者优势，因此在CFD模拟方面得到了广泛应用.但在实际运用过程中，大涡模拟入口边界处的脉动信息给定问题还没有得到完全解决[1].目前，许多学者直接将均匀来流赋给入口边界，没有考虑脉动信息的作用．而在实际风场中，来流脉动对结构的脉动风压和瞬时风荷载起着非常重要的作用[2]，有着不可忽略的地位.因此，非常有必要在大涡模拟过程中考虑脉动信息的影响.针对大涡模拟脉动入口研究方法，可以将其分为三类[3]，第一类为“预前模拟法”，是运用一个预前模拟区域，将目标风场预先模拟出来，然后赋给主模拟区域的入口边界.朱伟亮等[2]在预前模拟区域用流场循环的方法生成了脉动风场，并对钝体平面屋盖的结构风压进行了模拟，这种脉动风场生成方法的不足之处是需要生成匹配的数据库，会消耗巨大的内存和计算时间.序列合成法的另一种储存形式是用空间序列储存，Chung[4]利用泰勒方法协调了预前模拟方法两个计算域之间的离散差异性，对槽道流进行了模拟，运用该方法的缺点是不同时刻的速度不能严格的由泰勒级数展开来获取，因此插值的效果不佳.第二类方法为涡方法，针对涡方法的研究，Mathey等[5]人用一系列的二维随机漩涡加载到平均风场中去从而得到脉动风场，这种方法生成的脉动风场虽然具有较好的空间相关性和湍动能信息，但不足之处是目标风场很难满足风场各向异性目标谱的要求.第三类方法为序列合成法，序列合成法是运用傅里叶变换的方法来生成脉动风速时程.2002年Hanna 等[6]人提出了一种简单的各向异性湍流脉动生成方法，生成了随机正态序列数，它是假设在顺风方向和垂直方向的脉动均方根和平均速度有不同的比例，然后通过加权得到脉动信息，这种方法的不足是缺少了雷诺应力信息，同时湍流也会很快衰减.此后，2006年，Kondo[7]等提出了动态湍流输出方法，但这种方法不能满足目标谱的需求.2008年，Xie和Castro[8]用雷诺应力的垂向分布构造出了脉动速度分量，得到的脉动量满足湍流的基本特性并具有雷诺应力信息，但是生成的湍流在入口处并不满足连续性的需求，需要经过很长时间的发展才能形成真正的湍流.后来，Hemon and Santi[9],Huang等[10-11]也针对大涡模拟的入口脉动边界做出了相关研究，得到了不错的计算结果.本文借助于经典的谐波合成方法，在充分考虑湍流的平均风剖面、目标谱、空间相关性等指标下，合成一系列的随机序列时程数据，把生成的时程数据与大涡模拟的入口建立对应关系，基于对FLUENT软件平台进行二次开发，把生成的随机序列数赋给大涡模拟的入口边界，从而生成入口脉动信息.最后通过对比数值模型和风洞试验结果发现：基于谐波合成的脉动信息生成方法能满足大涡模拟入口边界的要求，其优势在于目标谱及相关性参数能根据不同情况的需要进行随意调整，合成的时程数据可直接赋给入口边界，生成速度快，模拟时间长短可以随意控制，模拟的点都相互独立，可以很好地进行并行计算，大大提高计算效率.1.1 大涡模拟LES是一种发展非常迅速的湍流模型，最早由大气科学家Deardoff将其运用在工程领域[12]，首先通过滤波函数后每个变量可分成可解尺度和不可解尺度φ′两部分，其中，可解尺度的表达式为：φG(x,x′)dx′．式中:D为流动区域，x'为实际流动区域里面的空间坐标，x是过滤后的大尺度空间坐标，G(x,x')是过滤函数[13]，表达式为：式中：V是控制体积所占几何空间的大小，过滤后瞬态下的空间N-S方程可表示为：；上式为动量守恒方程和质量守恒方程，其中带横线上标的量表示过滤后的可解尺度量，τij为亚格子尺度应力，具体表达式为：为了封闭方程(3)，本文采用Smagorinsky亚格子模型，假定SGS应力形式为：式中；μt为亚格子尺度的湍动粘度；表达式为为Smagorinsky常数，参照文献[14]取值，本文取CS=0.17；Δ为网格滤波尺度.在求解方面，本文的N-S方程采用建立在交错网格上的SIMPLE方法进行求解，对流项和扩散项均采用二阶中心差分格式，时间导数采用二阶半隐式离散方法，用超松弛方法(SOR)求解压力Poisson方程，压力和动量松弛因子分别取0.3和0.7.1.2 随机序列合成本文随机序列数是基于谐波合成方法生成的，谐波合成法[15]可根据不同的风场特性生成脉动风速时程数据.对随机序列数的合成，首先要将功率谱密度矩阵进行Cholesky分解，可表示为：式中：H(ω)为下三角矩阵；对角项为ω的实非负函数，非对角项通常为ω的复函数.当N趋于无穷大时，利用功率谱密度矩阵分解模拟得到的随机过程fj(t)可表示为：式中：j=1，2,3,…,n；；；，其中Im[Hjm(ωml)]和Re[Hjm(ωml)]分别代表复矩阵Hjm(ωml)的虚部和实部；φml为相互独立的在[0，2π]上均匀分布的随机相位角．模拟周期为：脉动风速的合成还需考虑平均风、功率谱、相关性和时间步长的影响.入口风速时程的平均速度采用指数率风剖面公式:式中为高度为z处的平均风速；U0为高度为h0处的平均风速；α为由地形粗糙度所决定的幂指数，文中与风洞试验数据保持一致.本文脉动风功率谱采用我国规范采用的Kaimal谱，其表达式为：式中为模拟点离地面高度.本文空间互相关性采用Davenport给定的经验公式[16]，如下所示：式中：C为无量纲衰减系数，本文参考文献[16]的取值；f为脉动风速的频率；δ为两点距离；为两点平均风速．考虑空间相关性后，空间两点i , j 的互功率谱可以表示为：式中：Sii和Sjj分别为i, j两点的自谱密度函数.本文对随机序列数合成、UDF导入和大涡模拟3个过程采用了相同的时间步.在随机序列数合成过程中，为了防止频率的失真，时间步ΔT应该满足：在UDF时程数据对接上，要保持计算步的统一，而在大涡模拟过程中，计算步长[17]应满足库朗数(CFL)要求，可表示为：式中：U为风速；Δx为网格尺寸；ΔT为时间步长，为同时满足三方面的要求，时间步长取0.002 5 s.在充分考虑脉动风场的平均速度、功率谱、相关性、时间步长等参数后，基于谐波合成理论，用MATLAB对风速时程数据进行合成，生成满足目标风场的随机序列数.然后将生成的随机序列数与入口网格在时间和空间上建立对应关系，时间上要满足时间步长的一致，保证谐波合成风速与大涡模拟风速在时间上的同步.空间上要对入口网格坐标进行严格控制，将模拟点的速度时程赋给对应的入口网格中心点，整个过程用UDF程序编制，对FLUENT软件用户自定义模块进行加载，重新定义入口速度，从而实现大涡模拟入口脉动信息的输入.为验证本文入口处脉动信息输入的正确性，建立了一空风洞数值模型，里面没有任何障碍物，具体尺寸为15 m×2.5 m×3.0 m (x×y×z)，总网格数为180万.入口平均风采用指数率风剖面形式，α值为0.16，取基准风速为20 m/s，地表粗糙高度为0.05 m.入口脉动量由MATLAB程序模拟生成，然后通过UDF程序将这些时程数据赋给入口边界网格，待计算稳定后提取模型入口0.5 m和1 m高度处的风速时程并与输入的谐波合成法生成的数据序列对比，如图1～2所示.由图1～2可以看出，模型入口监测值与输入的谐波合成法生成的数据序列基本一致，说明了入口边界风速时程输入方法的正确性.为了验证入口边界功率谱的正确性，将数值模型入口1 m高度处顺风方向功率谱模拟值与我国规范进行对比，如图3所示.从图3可以看出，功率谱能较好的与我国规范采用的Kaimal谱吻合，满足脉动风场特性要求.对流场入口中心0.5 m和1 m高度处的速度时程数据进行相关性分析，定义两点分别为A和B.图4给出了入口监测点A和B的互相关性和B点的自相关性检验结果，图4(a)中目标值由公式(11)给出.图4表明了入口处脉动风场相关性呈指数率衰减，模拟值与理论目标值衰减趋势一致，体现出了模拟风场在入口处具有良好的相关性.通过对上述平均风速、功率谱、相关性等参数进行分析，发现基于谐波合成法生成的脉动风场满足湍流的基本特性，可以在大涡模拟的入口进行无缝对接.为验证数值模型内部风场正确性，以TJ-2风洞试验数据[18]为参照对象，建立了两个数值模型，一为没有任何障碍物的空风洞，与第二节所用空风洞验证模型为同一计算模型，利用上节所提出的谐波合成方法来生成入口脉动信息，简称为“空风洞数值模型”；二为与风洞试验条件一致的“尖劈粗糙元数值模型”.下面分别对两种模型的尺寸，网格数量，计算参数与边界条件进行介绍.3.1 模型尺寸与网格数量3.1.1 空风洞数值模型TJ-2风洞具体尺寸为15 m×2.5 m×3.0 m (长×高×宽)，空风洞数值模拟采用与物理风洞一致的模型尺寸，为保证计算精度，采用全六面体网格，并对总网格数为90万、180万、400万3种网格进行了网格无关性测试，权衡计算资源和计算精度后，选取了180万网格数模型作为最终计算模型，网格在模型底部进行加密，增长因子为1.1，最底层网格高度为0.01 m，具体网格如图5所示.3.1.2 尖劈粗糙元数值模型尖劈粗糙元数值模型与物理风洞试验条件保持一致，布置如图6所示.与上一节类似，为保证精度，对尖劈粗糙元数值模型进行全场六面体网格划分，并对260万，450万，800万3种网格进行了网格无关性测试，无关性测试结果如表1所示.通过比较模型内部测量中心处湍流度发现260万网格数模型较450万和800万的偏差较大，但450万和800万网格数的计算结果偏差幅度很小，权衡计算精度和计算资源的影响后，最终选取了450万网格数作为最终计算网格.整个网格在底部进行加密，最底层网格高度为0.005 m，延伸率为1.1，网格如图7所示.计算过程中，对空风洞数值模型和尖劈粗糙元数值模型的“预定模型中心”位置进行风速监测，具体位置如图6所示.3.2 边界条件设置空风洞数值模型的入口条件是基于对FLUENT软件平台进行二次开发，将生成的随机序列数赋给入口边界；而尖劈粗糙元数值模型则采用平均风作为入口边界，详细边界条件与计算参数如表2所示.空风洞数值模型采用超线程12核工作站进行计算，模拟150 s时长(60 000步)需耗时60 h，其计算结果如图8(a)所示.尖劈粗糙元模型同样采用超线程工作站进行计算，模拟同样时长需耗时124 h，计算结果如图8(b)所示.通过对“预定模型中心”不同高度处的风速监测，得到监测中心处的平均风剖面与湍流度信息，对其无量纲处理并与风洞试验结果进行对比，其结果如下图所示.通过比较图9和图10发现，在风剖面和湍流度方面，两种数值模型相对风洞试验值的偏差均较小，能满足工程精度需要，也再一次证明了谐波合成方法生成脉动风场的正确性.用最小二乘法对空风洞模型风剖面进行指数率拟合，得到α指数为0.161，非常接近风洞试验的拟合值0.162，也接近于我国规范给出的B类风场特性.对“预定模型中心处”1 m高度处的时程数据进行分析，得到空风洞模型和尖劈粗糙元模型的顺风方向功率谱，将其进行拟合并与Kaimal谱进行对比，如图11所示.通过对两种方法同一监测点顺风方向功率谱与Kaimal谱进行对比发现，数值模拟结果与风洞试验的风速功率谱在低频段(频率<1)吻合较好，但在高频段(频率>1)出现陡降，而工程领域最为关心的频率出现在惯性子区(0.2<频率<1)，本文两种数值模拟方法均能较好的捕捉该区域的风谱，因此所生成的脉动风能较好的满足工程需要.目前，数值模拟的风速时程普遍存在风谱高频段衰减现象，是由于高频段代表风场中小涡的能量贡献，而LES中小尺度涡是用亚格子模型进行封闭，不能直接对小尺度涡进行求解，因此数值模拟不能捕捉到脉动风场的高频段风谱，通过改进湍流模型和加密网格数量可以改善风谱高频衰减问题.在计算效率方面，将两种数值模型所需的网格数和耗时量作出对比，如表3所示. 由表3可以发现，在达到允许精度要求下，空风洞模型所需的网格数不到尖劈粗糙元模型的一半，计算耗时量方面也远远优于尖劈粗糙元模型.此外，空风洞数值模型具有更好的适应性，特别是对不同脉动风场的模拟，空风洞模型只需对目标风场的特性参数进行调整，操作简单方便，可调性强.而尖劈粗糙元数值模型只能通过不断调整尖劈粗糙元的位置和数量来对目标风场进行试算，计算工作量大，消耗时间长.本文基于谐波合成方法生成了随机序列数，通过对商业软件FLUENT进行二次开发，利用UDF程序把时程数据转化成大涡模拟的入口脉动信息，同时建立了与物理风洞试验条件一致的尖劈粗糙元数值模型，通过对比研究得到了以下成果和结论.1)实现了随机序列数在大涡模拟入口处的无缝对接，开发了大涡模拟入口脉动速度输入模块，可以很好地进行并行计算，解决了大涡模拟入口处湍流信息给定问题.2)通过比较平均风剖面、湍流度和功率谱等结果发现：基于谐波合成方法生成的大涡模拟脉动风场具有较高的精度，能满足工程需要，但风速功率谱在高频段会出现衰减现象.3)通过对比空风洞数值模型和尖劈粗糙元模型的计算效率发现，空风洞数值模型在网格数量和计算耗时方面均要远远优于尖劈粗糙元数值模型.4)相比尖劈粗糙元数值模型，基于谐波合成脉动生成方法对不同风场模拟只需调整风场特性参数，操作方便，模拟速度快，是一种极具前景的脉动生成方法，也可为大涡模拟入口处脉动生成方法精细化研究提供参考.基于谐波合成法的脉动风场生成方法是谱合成方法的一种拓展，拥有许多优点的同时也存在一些不足，如生成的随机风速时程不满足N-S方程的连续性，风谱高频衰减等问题还有待进一步解决.†通讯联系人，E-mail:*****************【相关文献】[1] JIANG Wei-mei，MIAO Shi-guang. 30 years review and perspective of the research on the large eddy simulation and atmospheric boundary layer[J]. Advances in Nature Sciences, 2004, 14: 11-19.[2] 朱伟亮，杨庆山. 基于 LES 模型的近地脉动风场数值模拟[J]. 工程力学，2010，27(9)：17-21. ZHU Wei-liang, YANG Qing-shan. Large eddy simulation of near ground turbulent wind field [J]. Engineering Mechanics, 2010, 27 (9): 17-21. (In Chinese)[3] BABA-AHMADI M H, TABOR G. Inlet conditions for LES using mapping and feedback control[J]. Computer & Fluid, 2009, 38(6): 1229-1311.[4] CHUNG Y M, SUNG H J. Comparative study of inflow conditions for spatially evolving simulation[J]. AIAA Journal, 1997, 35(2): 269-274.[5] MATHEY F, COKLJAT D, BERTOGLIO J P, et al. Assessment of the vortex method for large eddy simulation inlet conditions[J]. Progress in Computational Fluid Dynamics, 2006, 6: 1-3.[6] HANNA S R, TEHRANIAN S, CARISSIMO B, et al. Comparisons of model simulationswith observations of mean flow and turbulence within simple obstacle arrays[J]. Atmospheric Environment, 2002, 36: 5067-5079.[7] KONDO H, ASAHI K, TOMIZUKA T, et al. Numerical analysis of diffusion around a suspended expressway by a multi-scale CFD model[J]. Atmospheric Environment, 2006, 40: 2852-2859.[8] XIE Z T, CASTRO I P. Efficient generation of inflow conditions for large eddy simulation of street-scale flows[J]. Flow Turbulence and Combustion, 2008, 81: 449-470.[9] HEMON P, SANTI F. Simulation of a spatially correlated turbulent velocity field using biorthogonal decomposition[J]. Journal of Wind Engineering and Industrial Aerodynamics, 2007, 95 (1): 21-29.[10]HUANG S H, LI Q S, WU J R. A general inflow turbulence generator for large eddy simulation[J]. Journal of Wind Engineering and Industrial, 2010, 98: 600-617.[11]卢春玲，李秋胜，黄生洪，等. 大跨度屋盖风荷载的大涡模拟研究[J]. 湖南大学学报：自然科学版，2010，37(10):7-12.LU Chun-ling, LI Qiu-sheng, HUANG Sheng-hong, et al. Large eddy simulation of wind loads on long-span roofs[J]. Journal of Hunan University : Natural Sciences, 2010,37 (10): 7-12. (In Chinese)[12]DEARDOFF J W. The use of sub grid transport equation in a three dimensional model of atmospheric turbulence[J]. ASME Journal of Fluid Engineering, 1973, 95: 429-438. [13]祝志文，陈魏，向泽，等. 大跨度斜拉桥主梁气动力特性的大涡模拟[J]. 湖南大学学报：自然科学版，2013，40(11): 26-33.ZHU Zhi-wen, CHEN Wei, XIANG Ze, et al. Large eddy simulation of aerodynamics on main girder of long span cable-stayed bridges[J]. Journal of Hunan University: Nature Sciences, 2013, 40 (11): 26-33. (In Chinese)[14]王福军. 计算流体动力学分析[M].北京：清华大学出版社，2004.WANG Fu-jun. Computational fluid dynamics analysis [M]. Beijing: Tsinghua University Press, 2004. (In Chinese)[15]JCR H, WRAY A, MOIN P. Eddies, streams, and convergence zones in turbulentflows[R]. Center for turbulence research report CTR-S88, 1988: 193-208.[16]韩艳. 桥梁结构复气动导纳函数与抖振精细化研究[D]. 长沙：湖南大学土木工程学院，2007. HAN Yan. Study on complex aerodynamic admittance functions and refined analysis of buffeting response of bridge[D]. Changsha: College of Civil Engineering, Hunan Univ, 2007. (In Chinese)[17]Fluent Inc. Fluent user's guide, version：ansys12.0 [M]. USA：Fluent Inc Lebanon, 2009.[18]庞加斌，林志兴. 关于风洞中用尖劈和粗糙元模拟大气边界层的讨论[J]. 流体力学实验与测量，2004，18(2)：32-37.PANG Jia-bin, LIN Zhi-xing. Discussion on the simulation of atmospheric boundary layer with spires and roughness elements in wind tunnels[J]. Experiments and Measurements in Fluid Mechanics, 2004, 18(2): 32-37. (In Chinese)。

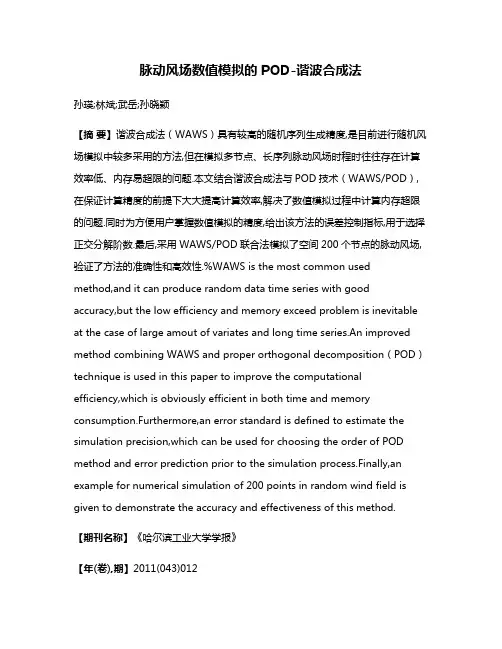

脉动风场数值模拟的POD-谐波合成法孙瑛;林斌;武岳;孙晓颖【摘要】谐波合成法（WAWS）具有较高的随机序列生成精度,是目前进行随机风场模拟中较多采用的方法,但在模拟多节点、长序列脉动风场时程时往往存在计算效率低、内存易超限的问题.本文结合谐波合成法与POD技术（WAWS/POD）,在保证计算精度的前提下大大提高计算效率,解决了数值模拟过程中计算内存超限的问题.同时为方便用户掌握数值模拟的精度,给出该方法的误差控制指标,用于选择正交分解阶数.最后,采用WAWS/POD联合法模拟了空间200个节点的脉动风场,验证了方法的准确性和高效性.%WAWS is the most common used method,and it can produce random data time series with good accuracy,but the low efficiency and memory exceed problem is inevitable at the case of large amout of variates and long time series.An improved method combining WAWS and proper orthogonal decomposition（POD）technique is used in this paper to improve the computational efficiency,which is obviously efficient in both time and memory consumption.Furthermore,an error standard is defined to estimate the simulation precision,which can be used for choosing the order of POD method and error prediction prior to the simulation process.Finally,an example for numerical simulation of 200 points in random wind field is given to demonstrate the accuracy and effectiveness of this method.【期刊名称】《哈尔滨工业大学学报》【年(卷),期】2011(043)012【总页数】5页(P13-17)【关键词】脉动风;数值模拟;本征正交分解;谐波合成法【作者】孙瑛;林斌;武岳;孙晓颖【作者单位】哈尔滨工业大学土木工程学院,哈尔滨150090;北京市建设工程发包承包交易中心,北京100083;哈尔滨工业大学土木工程学院,哈尔滨150090;哈尔滨工业大学土木工程学院,哈尔滨150090【正文语种】中文【中图分类】TU393.3随着现代工程结构的日趋大型化、复杂化，风致动力响应分析成为许多结构设计中必不可少的环节.当采用时程方法进行结构风致动力响应分析时通常需要先对来流脉动风场进行模拟，即使是通过多点同步测压试验获得脉动风压时程的情况，也会由于测点数的限制及与结构作用点的不同而需要进行数值模拟或插值分析.目前用于脉动风速时程模拟的方法主要有线性滤波器法(AR或ARMA)、小波变换法(DWT)和谐波合成法(WAWS)等.线性滤波器法［1－3］模拟效率较高，但属于有条件稳定的模拟方法［4］，在模拟过程中模型定阶问题具有一定的经验性，模拟精度相对较差;小波变换法［5－6］在模拟非平稳信号时具有一定的优势，但是小波基的选取以及小波系数的估计对模拟精度有较大的影响，通常情况下不建议采用该方法来模拟平稳随机过程;谐波合成法［7］将随机风速视为一系列余弦波的叠加，理论简单清晰，而且可以生成无条件稳定的高精度模拟结果，因而在随机风场模拟中应用最多.然而，谐波合成法的缺点也是明显的，即计算效率不高;特别是当模拟的空间点数较多时，互谱密度矩阵中元素的生成和矩阵的分解工作量都将大大增加，同时谐波项的叠加过程也会耗费大量的计算时间，而且很有可能会出现计算内存超限的问题.针对谐波合成法计算效率低、计算消耗大的问题，国内外学者已开展了一些研究［8－11］.Yang［8］将快速傅里叶变换(FFT)技术应用到模拟算法中，使谐波项的叠加效率有了很大提高;曹映泓等［10］提出采用互谱密度矩阵Cholesky分解的显示表达式和忽略部分余弦项来提高计算效率，但通常情况下无法获得Cholesky分解的显示表达式，而且在忽略余弦项时没有一个明显的误差控制指标，因此该方法在实际使用中受到一定限制;罗俊杰等［11］提出采用递归优化算法进行矩阵的Cholesky分解，同时引入矩阵乘算法来提高计算效率.尽管这些研究工作对谐波合成法有所改进，但都存在计算效率低下的问题，因此仍需要从算法出发寻求更为有效的改进技术，以实现在有限的计算资源上获得理想结果. 本文在对谐波合成法进行深入剖析的基础上，通过引入随机场的高效描述方法——本征正交分解技术(POD)，与谐波合成法相结合，在保证计算精度的前提下大大提高计算效率，解决了数值模拟过程中计算内存超限的问题，同时在模拟中运用快速傅里叶变化技术以简化计算过程，提高了计算速度;此外，给出该方法的误差控制指标，用于选择正交分解的阶数;最后，采用WAWS/POD联合法模拟了空间200个节点的脉动风场，验证了方法的准确性和高效性.根据 Shinozuka理论［7］，对一维、n变量、零均值的高斯随机过程{V(t)}可由下式来模拟式中:j为需要模拟的空间场点数，N为频率等份数，是一个充分大的正整数，Δω=ωup/N，为频率增量，ωup为截止频率，即当ω＞ωup时，随机过程{V(t)}的互谱密度矩阵［S0(ω)］=0，φml为均匀分布于(0，2π)区间的随机相位，Hjm(ωml)是矩阵［H(ω)］中的元素，［H(ω)］是［S0(ω)］的Cholesky分解，θjm(ω)为Hjm(ω)的复角.可以证明，当N→∞时，式(1)模拟的随机过程满足目标谱［7，9］.可以看出谐波合成法计算效率低的主要原因有两方面:①谐波项的叠加过程需要耗费大量计算时间;②对应每个频率都要进行互谱密度矩阵的Cholesky分解，并且随着模拟节点数目(n)的增多，计算量将按n2/2的比率增加.针对以上问题，本文对谐波合成法做了两方面的改进:1)引入FFT技术，将随机过程模拟式(1)改写成如下表达形式［9］式中:p=0，1，2…M × n －1;M=2N，q是p/M的余数，q=0，1，2…M － 1.而Bjm(lΔω)的值可以通过下式确定2)引入本征正交分解法(POD)，降低互谱密度矩阵的维数以提高谐波合成法的计算效率.其中 {a(t)}= ［a1(t)，a2(t)，…，an(t)］T是相互正交的时间主坐标，可表示为［Φ］=［{φ}1，…，{φ}n］是协方差矩阵［Cv］的本征向量(或称本征模态)矩阵，具体可由下式得到本征正交分解法(POD)是一种随机场的高效描述方法，仅需用少量的项数就可很好描述随机场本身［12－13］.在模拟随机风场时，用低阶互谱密度矩阵代替完整互谱密度矩阵来实现降阶的目的，关键是如何确定阶数及降阶后的互谱表达式.对于一个一维、零均值、n个变量的平稳随机过程…，N).根据POD原理，可以级数展开为其中λk(λn≤…≤…≤λ1)是相应的本征值，它的数值大小直接反映了相应本征模态包含能量的大小.而协方差矩阵［Cv］可表示为由式 (7)、(8)可得上式表明可由随机过程的互谱密度矩阵近似得到协方差矩阵［Cv］的本征模态矩阵［Φ］，时间主坐标{a(t)}的互谱密度矩阵［S0a(ω)］为式(9)、(10)表明，可通过随机过程{V(t)}的互谱密度矩阵来近似获得时间主坐标{a(t)}的互谱密度矩阵.另外，根据POD原理，an(t)的均方值即本征值λn.首先通过引入本征正交分解法(POD)，来获得能够近似代表实际风场频谱特性的少量阶时间主坐标的互谱密度矩阵，再结合FFT技术和谐波合成法模拟得到相应的时间主坐标，最后利用这些时间主坐标与对应的本征模态组建整个随机场，同时给出了相应的误差控制指标.前k阶本征模态的累计能量贡献可由下式估计该式可用于选择近似模拟随机场所需的本征模态阶数.例如，要想保证模拟结果具有原有随机过程90%以上的能量，只需通过Π(kλ)≥90来确定kλ的具体取值.由随机过程{V(t)}的互谱密度矩阵［S0(ω)］来近似获得前kλ个时间主坐标的互谱密度矩阵表示分块矩阵).将时间主坐标的互谱密度矩阵［(ω)］写成如下分块矩阵形式:同理随机过程的互谱密度矩阵［S0(ω)］和本征模态矩阵［Φ］也可表示成分块形式，则式(10)表示为基于前kλ个时间主坐标的互谱密度矩阵采用FFT技术和谐波合成法模拟得到［aλ(t)］，再与相应的本征模态相组合来近似重构随机场:在这里值得注意的是:要想利用式(14)重构得到正确的随机场，由上述方法得到的时间主坐标时程应具有POD分解得到的时间主坐标的正交性质，即an(t)的均方值应等于本征值λn，将在下节算例中验证该特性.相应的互谱密度矩阵为在执行随机过程的模拟步骤之前，可以先通过比较数值模拟将要得到的互谱密度矩阵与实际随机过程的互谱密度矩阵［S0(ω)］之间的差异来精确建立数值模拟过程所造成的误差控制指标式中［·］ij表示第i行第j列的元素，其最小值、平均值和最大值分别定义最小误差(Emin)、平均误差(Emean)和最大误差(Emax).在通过式(11)选择模拟随机场所需的本征模态阶数kλ时，可建立一个简单的误差评价指标实际应用时可先通过式(17)来选择kλ，然后再检查其他各项误差.以上分析表明引入POD技术能否有效提高谐波合成法的计算效率依赖于随机过程的相关性，如果λn≪…≪…≪λ1，即随机过程具有很好的相关性，则kλ≪n，可以大大提高计算效率，然而，如果λn≈…≈…≈λ1，即随机过程的相关性较弱，则计算效率改善不大，但是可以通过以下过程来提高计算效率.由于随机过程的相关性较弱，则可以假设每个时间主坐标之间相互独立，即对于每个时间主坐标，可以分别基于各自的自谱密度矩阵进行快速傅里叶变换来获得.ai(t)可以由(ω)进行快速傅里叶变换得到.同样，可以用上述方法来计算误差控制指标.为了检验上述风场模拟方法的准确性和高效性，选取了空间200个节点来模拟其脉动风速，沿宽度方向(x)的节点间距为6 m，共5列，沿高度方向(z)的节点间距为3 m，共40行.模拟B类地貌，10 m高处的基本风速为20 m/s，目标谱为 Karman 谱［15］空间相干函数为式中取Cx=16，Cz=10.计算时间步长为0.1 s，总时长409.6 s.图1给出了基于时间主坐标的谱密度矩阵采用谐波合成法得到的时间主坐标的均方值与相应的本征模态之间的比值分布图.所有模态对应的比值都非常接近1，这表明模拟所得到的时间主坐标时程具有POD分解得到的时间主坐标的正交性质，即an(t)的均方值等于本征值λn，也就是说可以采用模拟所得的时间主坐标时程与相应的本征模态相组合来近似重构随机场.图2给出了计算误差随选取的本征模态阶数kλ的变化曲线.随着kλ的增加，数值模拟的计算误差呈现指数形式的衰减趋势，尤其是在前40阶本征模态以前的衰减率很大.当kλ=20，平均误差就可以控制在5%以内，而最大误差也仅15%，也即只要选取前20阶本征模态就可以保证数值模拟精度.图3给出了计算耗时随选取本征模态阶数kλ的变化曲线，所有的计算都是在CPU为P8400＆2.26 GHz，内存为2G的PC机上进行的，编程软件为Matlab.选取前20阶本征模态进行数值模拟时计算所花时间是509 s，而直接用谐波合成法的计算耗时是11 560 s，在本算例中采用结合POD技术的谐波合成法可以节省约95%计算时间，同时可以节省计算内存消耗约35%.图4、5分别给出了功率谱和互相关函数的对比曲线，本算例中仅需选取前20阶本征模态就可以很好地模拟实际随机场，无论是功率谱还是互相关函数都与目标值很接近.采用谐波合成法模拟多节点、多时间步的脉动风场时计算效率低、计算内存超限的问题，从谐波合成法计算效率低下的根本原因出发，引入随机场的高效描述方法——本征正交分解技术(POD)，将其与谐波合成法相结合来模拟脉动风场时间序列，该方法仅需采用谐波合成法模拟少量阶时间主坐标的时间序列就可以近似重构整个随机场，用少量阶数点的互谱密度矩阵Cholesky分解来代替所有点数的互谱密度矩阵Cholesky分解，从而能够大大提高计算效率，降低计算消耗，在随机场的模拟中具有很大的应用价值.武岳(1972—)，男，教授，博士生导师.【相关文献】［1］DEODATIS G，SHINOZUKA M.Autoregressive model for non-stationary stochastic processes［J］.J Eng Mech，1988，114(11):1995－2012.［2］GERSCH W，YONEMOTO J.Synthesis of multi-variate random vibration systems ［J］.J Sound Vib，1977，52(4):553－565.［3］KOZIN F.Auto-regressive moving-average models of earthquake records［J］.Probab Eng Mech，1988，3(2):59－63.［4］ROSSI R，LAZZARI M.Wind field simulation for structural engineering purposes ［J］.Int J Numer Meth Eng，2004，61:738－763.［5］KITAGAWA T，NOMURA T A.Wavelet-based method to generate artificial wind fluctuation data［J］.J Wind Eng Ind Aerodyn，2002，90:943 －964.［6］YAMADA M，OHKITANI K.Ortho-normal wavelet analysis of turbulence［J］.FluidDyn Res，1991，8:101－115.［7］SHINOZUKA M，JAN C M.Digital simulation of random processes and its applications［J］.J Sound Vib，1972，25(1):111－128.［8］YANG J N.On the normality and accuracy of simulated random processes［J］.J Sound Vib，1973，26(3):417－428.［9］GEORGE D.Simulation of ergodic multivariate stochastic processed［J］.J Eng Mech，1996，122(8):778－787.［10］曹映泓，项海帆，周颖.大跨度桥梁随机风场的模拟［J］.土木工程学报，1998，31(3):72－79.［11］罗俊杰，韩大建.谐波合成法模拟随机风场的优化算法［J］.华南理工大学学报，2007，35(7):105－109.［12］TAMURA Y，SUGANUMA S，KIKUCHI H，et al.Proper orthogonal decompositionof random wind pressure field ［J］.Journal of Fluids and Structures，1999，13:1069－1095.［13］CHEN X，KAREEM A.POD-based modeling，analysis，and simulation of dynamic wind load effects on structures［J］.J Eng Mech，2005，131(4):325 －339.［14］HOLMES P，LUMLEY J，BEKOOZ G.Turbulence，coherent structures，dynamical systems and symmetry［M］.Cambridge:Cambridge University Press，1996.［15］SOLARI G，PICCARDO G.Probabilistic 3－D turbulence modeling for gust buffeting of structures.Probabilistic Engineering Mechanics，2001，16:73 －86.。
