惠普移动工作站8530W(8530P)彻底拆解

2023年惠普笔记本怎样拆机
工具/原料
轻轻的盖上的螺丝都拆下，再把整个Ｃ壳稍用力撬开，取下即可
步骤/方法
十字螺丝刀
平口螺丝刀
镊子
注意事项
1 上面左侧为无线网卡，其次是内存条，下面是硬盘。

拆下来的方法都非常简单，但是前提是你的笔记本必须处于不通电状态。

2 五个黄色标记是键盘的卡扣位置，C壳拿下来之前要做的是拿下键盘、松开排线以及拧掉固定螺丝。

然后将底壳与这个壳子分开。

3 光驱只有一颗螺丝固定，拧掉之后直接推出去就可以了。

主板上面有各种插线，要一一弄开，还原的时候其实看着每根线的弯折方向就能看出来了。

4 这就是G4笔记本电脑的主板，散热设施很简单，做工还是不错的。

如果有朋友想对这台笔记本的风扇进行清洁，将图中的风扇以及金属散热器件弄下来就行了。

不过还原的时候一定要注意了，以免搞的不能开机。

惠普笔记本拆解详细教程[引用2008-06-07 16:59:24]字号：大中小拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

惠普电脑主板的拆卸方法在使用电脑的过程中，有时候我们需要对主板进行拆卸和更换。

无论是升级硬件，还是解决故障，正确的拆卸方法都是至关重要的。

本文将为您介绍一下如何拆卸惠普电脑的主板。

准备工作在开始拆卸之前，我们需要准备一些必要的工具和措施：1. 关闭电脑并断开所有连接线，包括电源线和外部设备。

2. 将电脑放置在平整的桌面上，并使用厚实的防静电垫或者橡胶垫。

3. 静电消散手环或者静电消散脚垫是必不可少的，以避免静电对电脑硬件造成损害。

4. 准备好一组精准的螺丝刀和一些小容器，用于存放和分类各种大小的螺丝钉。

拆卸步骤步骤一：打开电脑1. 打开电脑机箱。

有些机箱可能需要拧紧螺丝，有些机箱则需要按下按钮或滑动把手才能打开。

2. 打开电脑后的第一步是确认主板的类型。

惠普电脑可能采用不同的主板尺寸和安装方式，例如ATX、Micro ATX或者Mini ITX。

步骤二：断开连接线1. 先拔下电源线，以确保电脑完全断电。

2. 拆下硬盘、光驱以及其他在主板上连着的设备。

注意用相应的连接线连接到其它设备时，可以拔下来，不需要剪断。

步骤三：拆卸扩展卡1. 删除所有的扩展卡，例如显卡、声卡和网卡等。

先解开它们的安装螺丝，然后轻轻地从插槽中拔出来。

2. 如果有多个扩展卡，记住它们的位置和安装顺序，以便日后重新组装。

步骤四：拆卸风扇和散热器1. 当涉及到散热器时，先卸下风扇。

通常，散热器上有几个螺丝固定住风扇。

解开这些螺丝，便可将风扇从主板上取下。

2. 拆卸散热器需要注意一些额外步骤，例如找到固定散热器的螺丝或卸下固定架。

根据具体情况不同，步骤会有所不同。

步骤五：拆卸主板的螺丝1. 主板通常会用螺丝固定在机箱上。

找到这些螺丝并使用合适的螺丝刀轻轻拧松。

2. 注意有时候需要在主板底部拆下一些螺丝，并在机箱上找到相应的固定架。

步骤六：从机箱中取出主板1. 当所有螺丝都松了之后，轻轻地将主板从机箱中取出。

需要注意避免碰撞或弯曲主板上的各种连线和插槽。

惠普笔记本拆机图解教程1.备好螺丝刀，拆下笔记本电池。

2.拆下图示中的若干螺丝。

3.图示中的这颗螺丝是内存盖的，拧不出来，拧松即可拆下内存盖。

4.拧松图示中的螺丝。

硬盘盖合的比较紧，如图，将银行卡插入一侧，启开卡扣，即可轻易撬开。

5.拧下白色图示中的螺丝，轻揭红色图示中的卡扣，往外轻抽无线网卡，即可拆下。

内存条上面有一层纸状黑色塑料遮挡物，轻揭开就可见到内存条。

6.如图所示，将手指插入硬盘一侧，轻轻往外撬，可以轻易拿出硬盘。

红色图示中的是硬盘接口，一手拿住硬盘，一手捏住接口往外抽，即可轻易抽出。

切记：不要捏住接线来抽。

7.拆下图示中的若干螺丝。

受图片质量所限，可能有误标或漏标之处，请自行再细查。

8.接下来拆键盘，有两种方法。

1.如第一幅图所示，将螺丝刀插入键盘与机身缝隙中，往外撬，启开卡扣。

然后，如第二幅图所示，插入废弃银行卡，往左划，揭开其余卡扣，即可拆下键盘。

这个方法会在机身留下划痕，破坏整体美观。

2.如第三幅图所示，双手按住键盘，往下扒，弄开卡扣，拆下键盘。

9.拆下键盘不要急着往外拿，往上揭开，可以看到下面的接线。

将图示中黑色的小盖子往上揭，就可抽出排线，彻底取下键盘。

不必担心接口拆下安不上，把排线往接口插进去，合上盖子即可。

10.拆下图示中的螺丝与排线接口。

排线接口拆法与上相同。

11.拆机身盖。

用手别开一个缝隙，趁机插入废弃银行卡，往左右划开卡扣，揭开盖子。

如遇特别紧的地方，请查看是否有螺丝未拧。

12. 1.光驱是可以直接抽出来。

2.方形图示中本来有一个卡扣固定光驱接口，我嫌之无用，拆下以后就没有再装上，图中没有。

3.拆下各椭圆图示中的螺丝和接口。

显示器的排线接口用一块透明胶带固定，揭开以后，再贴粘性不佳，最好自备绝缘胶。

13.从右往左，揭起主板，将之取下来。

下图为主板正反面。

14.注意图示中的数字，按照顺序将螺丝拧松。

揭起散热器，拆下风扇排线接口（双色图示），彻底取下散热器。

15.图一为散热器背面图，除尘清灰处理它就行。

下面是一台我们准备要拆机的H P为了确定这台机器的身份我们特别来了一张型号的特写照片，如下图中的型号，顺便说下8530W和8530P是一个型号只是定位上有点细微的区别而已，但是里面所有的东西都是一样的准备拆机前，你需要将外接的电源和机器上的电池都拔出来，如下图我已经标注了后盖下面的一些部件，中间位置就是该8530W机器的内存位置和无线网卡的位置，左下家则是硬盘和蓝牙的位置，其实惠普的机器蓝牙位置基本都是在硬盘的旁边。

首先将固定键盘的螺丝拧开，有键盘LOGO标注的2个螺丝，我相信你应该看到了如上图中已经拧开了固定的螺丝后，将键盘上的卡口打开我特别的来一张特写图如下图中，将惠普键盘卡口推下来就可以了，其次键盘的两边有小塑料片亲亲的卡主了，不过不用操心直接取出键盘就可以了，只要你最上面的卡口和背面的螺丝都拧开了就可以了键盘被我们从主板上翻起来了，如下图中你拆的话也必须这样弄然后将键盘180度得放置在掌托的位置，下图中你应该能看的比较清晰好的，如果你想清理这台8530W机器的灰尘风扇的话，那么就需将红色的螺丝全部拧开，以及风扇的电源线拔出来，这样就可以取出风扇了，直接清理散热片即可。

如果你想更换这个机器的导热硅脂那么就需要将橙色的螺丝都全部拧开，橙色的螺丝右上角为显卡的固定，左下角为处理器的固定的螺丝这里我们将背面所有能看到的露丝都拧开(如果你想彻底拆解有其它的原因，那么就需要全部拧开，如果你仅仅是清理风扇和换硅脂的话上面的教程足够了，你就不用拆了) 硬盘后盖打开后，硬盘上面还有一个螺丝固定的，拧开螺丝抽出硬盘即可，下面我们看看蓝牙位置在什么地方这里有个小塑料片，我们轻轻的拿出来就可以看到隐藏在这里的8530系列笔记本的蓝牙模块了背面所有螺丝拧开后，我们需要将键盘前面挡板拆卸，如下图中我们将挡板拆开注意中间位置有个数据线，是控制面板中喇叭音量控制以及无线等设备开关的控制面板如果你不知道这个控制面板的排线在哪里的话，就看看我下面的特写图片顺利的将键盘前面的那个控制挡板从主板中拆下来了。

惠普笔记本电脑怎么拆机
惠普笔记本电脑还不知道怎么拆机吗，他的具体步骤是怎么样的呢，那么惠普笔记本电脑怎么拆机的呢?下面是店铺收集整理的惠普笔记本电脑怎么拆机，希望对大家有帮助~~
惠普笔记本电脑拆机的方法
操作方法
01先仔细观察笔记本上的螺丝是如何分布的，方便拆机的时候操作。

02所有螺丝都必须拆下来，先将光驱的螺丝拆下来然后拿掉光驱，再拆接下来其他的螺丝。

03接着就可以将机器从键盘面拆开了，一定要小心且缓慢注意键盘下方的线路，不要损坏了。

04一定得按照步骤来，每个线都有卡扣，先板起来再拔线。

05最后就拆开了，硬盘在右边内存条在主板下面。

惠普Compaq 6515b笔记本拆解详细资料！首先我们介绍下该型号的笔记本：HP Compaq 6515b是去年3月中旬推出的一款中端笔记本电脑！主要面向一些中小企业的用户！设计上采用HP传统的稳重、大方！很多购买该笔记本的客户都想了解下该笔记本的用料以及内部结构等：拆解前，我们先将笔记本的电池取出，然后开始，如下图就是HP Compaq 6515b笔记本的背面构造：硬盘 内存 电池 CPU 风扇等我们先将内存和硬盘的后盖用螺丝刀拧开：无线和内存被设计在一起背面基本上可以“开发”的就只有这么多了，要继续拆解，我们必须从键盘着手： 如下图。

我们可以看到第二条内存设计在键盘底下，利用键盘可以导出不少热量！但需要注意的是，?鸾饧　滔吕幢匦胂冉 膛畔呷∠吕矗海ㄏ冉 糖暗牡舶宀鸾庀吕矗?取下来后的键盘（键盘排线很有型哦，呵呵很多快捷键都在挡板上，拆解下来的时候一定要注意，幅度不要过大）我们继续将笔记本的散热系统拆解下来，可以看到笔记本采用AMD处理器+ATi RS690T芯片组的组合！做为一款定位于商务笔记本电脑而采用ADM组合的的确很少：下图为AMD-ATi RS690T芯片组AMDAMD Turion64 X2 TL-52双核心处理器特写：下面是我们拆解下来的HP Compaq 6515b笔记本的导热管和风扇！该笔记本所采用的光驱还是自家的：硬盘，内存，无线网卡，蓝牙模块，硬盘是富士通的、内存尔必达、蓝牙模块还是HP笔记本一样的样子！HP Compaq 6515b笔记本拆解到此结束，整体上笔记本的性价比较高！并且做工上来说中上的水平！惠普HP2133超便携笔记本详细拆解HP 2133超便携笔记本采用了威盛的超移动电脑平台，流线型外观闪耀银色光芒，阳极氧化铝合金外壳让其身披盔甲，防划、无边框墨高清晶屏熠熠生辉，质感超耐磨Durakey按键和拉伸型键盘提升了易用性，而防摔硬盘锁的Driveguard功能更是保证数据安全，镁合金的屏幕接轴牢固耐用。

2023年惠普笔记本电脑怎么样拆机
工具/原料
1 拆盖板。

首先拿下电池，后面最主要的两块盖板就是内存无线盖板和硬盘盖板。

每个盖板都有两颗螺丝固定，拧开之后就能直接拔下盖板。

2 拆功能性硬件。

凉快盖板取下来之后，下面的无线网卡。

内存、硬盘都是很容易就能弄下来的。

将黄色标记的光驱螺丝拧下来，光驱就可以直接抽出去了，然后将背面的所有螺钉全部拧下来。

3 拆键盘。

笔记本背面的所有螺丝全部拧下来之后，键盘的.固定装置就已经松开的，可以直接把键盘翻开，抽掉键盘排线，就能将键盘取下来了。

4 拆C壳。

键盘下面的壳子称之为C壳，图中几个框子里面分别是风扇线、开关线、触摸板排线，全部拔开后，拧下C壳上面的即可固定螺钉秒就能将C
壳取下来了。

5 拆主板。

图中四个地方标识的是固定主板的螺钉，将螺丝拧下来之后，抽掉主板上面所有的连接线。

然后将主板拿下来。

6 .拆风扇。

风扇的固定非常简单，只需要拧下固定风扇散热片的六颗螺钉之后，风扇就可以拿下来了，然后可以进行清理。

步骤/方法
十字螺丝刀
T8六角螺丝刀
毛刷
导热硅脂
注意事项
拆机之前去除人体静电。

创作编号：BG7531400019813488897SX创作者：别如克*自己为了清理自己的机子，然后把自己的爱机给拆了，其中发现V3000这个型号在拆的时候确实有点难度，在网上又找不到其拆解图，既然我自己拆了就给大家一起分享拆解过程吧。

拆的型号是V3009TUI T168首发。

此拆解应该适合所有V3000机型有不明白的地方可以PM 我工欲善其事，必先利其器。

[本帖最后由 ouragan 于 2007-8-26 08:59 PM 编辑]工具.jpg (277.82 KB)工具都准备好了，那我们开始吧，同时要找个东东来装螺丝啊！我是全机拆解，所以我从后面拆，如果单纯想拆一部分的朋友可以局部拆。

首先把后面都拆开3.jpg (307.07 KB)继续拆解，先把光驱拿下下一步拆解键盘，象内存条拆解的图我就不贴了盘拆下后，硬盘下有个机关，具体请看图[本帖最后由 ouragan 于 2007-8-26 09:24 PM 编辑]6.jpg (316.57 KB)拆后面模块时要注意，拆下后继续上拆到前面板的时候继续上传只要把前面所说的螺丝都卸下，键盘可以轻松的拿下到了最关键的地方了，这里线路比较多，要注意继续上图继续首先把显示器要拆下来，然后把相应的线都拿下来，前面提到的不要弄断了针脚，然后把那两根线从面板穿回去，把所有的隐藏螺丝和底面所有螺丝都拆下来即可拿下键盘下的盖板，如果拿不下来请不要硬来，说明还有没拆下来的螺丝。

最后再来一张，其它的我就不发了，都是写很简单的东西，大家一看就明白的。

总结：对于这次拆机，发现V3000做的确实是不错的，同时V3000存在一定的升级空间。

呵呵创作编号：BG7531400019813488897SX创作者：别如克*。

惠普拆机详解
惠普431拆机详解第一步拆电池
接下来拆掉两个后盖
硬盘盖有点黑凑合看吧
拆内存条，往两边推那个白色的，内存条会自动弹出来，然后拔出来就行了
接下来拆掉硬盘，把四角的螺丝拧下来，
然后把连接线拔掉
然后把硬盘连接线的另一头拔下来，注意不要直接拽线，（折了不要怪我）两个手指捏着那个塑料黑条狠心一拔就下来了
拆掉硬盘之后，会看到下边有一个螺丝，固定主板的，把他拧下来
然后拆掉光驱，在硬盘位置，挨着光驱的一边有一个螺丝，那个是固定光驱的把他拧下来在刚刚拧下来的螺丝旁边有一个孔，拿螺丝刀插进去一翘就出来了，然后把它拔出来就行了
接下来把固定键盘的螺丝拆掉，位置在刚才拆掉的内存条旁边，有一个很深很深的洞，把里边的螺丝拆掉，这个螺丝很长，跟别的不太一样
然后拆掉旁边这个，有一个螺丝和一个连接线，连接线用螺丝刀一翘就下来了。

比较难拆的惠普电脑完整清灰加风扇上润滑油详细教程
今天我们来给HP笔记本清灰，HP的笔记本大家都认为比较难拆，那么小编今天就来给HP的机子完整的清个灰尘。

准备好拆机工具。

首先拆下电池，再把中间的内存保护壳拆下来。

接着我们把背面的所有螺丝都去除。

注意螺丝的粗细长短哦。

这时我们就可以取下键盘了，键盘从上面一扣就OK了。

注意排线。

键盘被取下后，我们小心拿掉开机排线和触摸板排线。

再分离C壳与D壳。

我们已经看见主板了。

线观察下主板上面的螺丝分布。

开始动手了，喇叭等排线去除。

USB及供电线卡去除。

小编吓一条，这灰尘堵的可是不轻了哦。

你让它如何散热呢。

开始处理吧。

过滤网口堵死了，热量散不出去，很可能就烧掉CPU或显卡。

把风扇拆掉，来给风扇上点油保养一下。

上油来润滑轴承。

上油中，可以用机油。

已经清理干净了。

去除CPU和显卡上面的失效硅脂，然后重新上新的硅脂。

部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。

将整个机器上盖拆下。

拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。

图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。

如图3所示。

图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。

如图4所示。

图4（4）拧下螺丝，拆除马达，便可以取下主板。

如图5所示。

图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。

如图6所示。

图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。

图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。

图3 （3）拧下图4中2个红圈处的螺丝。

图4 （4）将图5中3个孔处的螺丝拧下来。

图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。

图6（6）拔掉图7、图8中所示的各连接到板上的数据线。

图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。

如图8红圈所示。

图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。

图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。

图10 （10）然后即可拆卸机器。

如图11、图12所示。

图11图12打印机下半部分的拆卸方法参见DJ3000系列。

如图13所示。

图13三、5328（1）取下机器的白色外盖。

如图1、图2所示。

图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。

如图3、图4所示。

图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。

图5（4）将2颗螺丝拧下来，就可以取下控制面板了。

如图6所示。

图6（5）将固定侧盖的螺丝拧下来。

如图7所示。

图7（6）取下侧盖时注意机器低部的卡子。

如图8所示。

图8（7）取下白色的盖子。

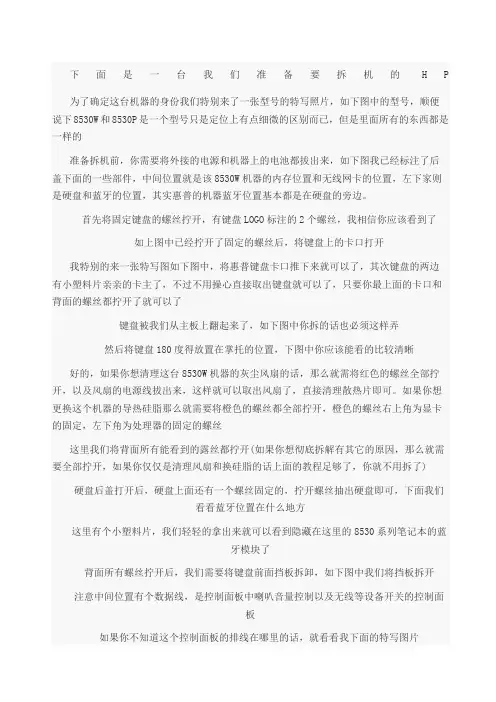

下面是一台我们准备要拆机的HP 8530W，按照 习惯我们拆机前都来一张整机照：为了确定这台机器的身份我们特别来了一张型号的特写照片，如下图中的型号，顺便说下8530W和8530P是一个型号只是定位上有点细微的区别而已，但是里面所有的东西都是一样的准备拆机前，你需要将外接的电源和机器上的电池都拔出来，如下图我已经标注了后盖下面的一些部件，中间位置就是该8530W机器的内存位置和无线网卡的位置，左下家则是硬盘和蓝牙的位置，其实惠普的机器蓝牙位置基本都是在硬盘的旁边。

首先将固定键盘的螺丝拧开，有键盘LOGO标注的2个螺丝，我相信你应该看到了如上图中已经拧开了固定的螺丝后，将键盘上的卡口打开我特别的来一张特写图如下图中，将惠普键盘卡口推下来就可以了，其次键盘的两边有小塑料片亲亲的卡主了，不过不用操心直接取出键盘就可以了，只要你最上面的卡口和背面的螺丝都拧开了就可以了键盘被我们从主板上翻起来了，如下图中你拆的话也必须这样弄然后将键盘180度得放置在掌托的位置，下图中你应该能看的比较清晰好的，如果你想清理这台8530W机器的灰尘风扇的话，那么就需将红色的螺丝全部拧开，以及风扇的电源线拔出来，这样就可以取出风扇了，直接清理散热片即可。

如果你想更换这个机器的导热硅脂那么就需要将橙色的螺丝都全部拧开，橙色的螺丝右上角为显卡的固定，左下角为处理器的固定的螺丝注意右边下面是键盘上面的数据线， 比较细的那个是小蓝帽操作排线，那个粗的就是键盘的数据排线了，都全部卡口打开拿出排线就可以了这里我们将背面所有能看到的露丝都拧开(如果你想彻底拆解有其它的原因，那么就需要全部拧开，如果你仅仅是清理风扇和换硅脂的话上面的教程足够了，你就不用拆了)硬盘后盖打开后，硬盘上面还有一个螺丝固定的，拧开螺丝抽出硬盘即可，下面我们看看蓝牙位置在什么地方这里有个小塑料片，我们轻轻的拿出来就可以看到隐藏在这里的8530系列笔记本的蓝牙模块了背面所有螺丝拧开后，我们需要将键盘前面挡板拆卸，如下图中我们将挡板拆开注意中间位置有个数据线，是控制面板中喇叭音量控制以及无线等设备开关的控制面板如果你不知道这个控制面板的排线在哪里的话，就看看我下面的特写图片顺利的将键盘前面的那个控制挡板从主板中拆下来了。

自用惠普V3000笔记本拆机图文实录(已上图）电脑用了一年半了，一直没清过灰，前晚在网上看到网友的拆机贴，再仔细看了官方拆机手册，抑制不住冲动，决定动手开刀！从背面开拆，卸下硬盘、内存、无线模块、光驱。

（这些都很容易）富士通的硬盘（想换硬盘很久了）两根威刚的1G条子intel的无线网卡康宝光驱（读碟很暴力）再把背面所有的螺丝卸下，好像有9颗。

转到正面把控制键面板和键盘卸下。

控制面板第一次卸很艰辛，又不敢暴力,卸了快半个小时才搞定。

按键面板，扣得很紧，很耐心的拆。

键盘卸下控制面板和键盘后就可以很清楚地看到喇叭和液晶屏转轴了接下来就是卸液晶屏了。

液晶屏一共5根线，要卸得很小心翼翼，还要记住各条线分别接哪里的，否则就装不回来了。

卸下来的液晶屏右边3根线，左边还有两根。

左右两边各有一根接无线网卡的，左边粗的是排线，右边有一根接电源，还有一根不知道什么了。

接着把腕托这一块板卸下（又是一堆扣子卡着，又不能暴力,拆到捉狂了）卸下后的面板背面来一张（可看到触摸板排线）腕托这块卸下后，终于看到主板了看到风扇了，由于是第一次拆，接线卡得极其的死！接着卸下主板，直搞本次拆机的最终目标---风扇！！！卸下风扇，触目惊心啊，那灰多得.......出土文物啊风扇槽里面。

一团团的灰！！！笔记本底部出风口内景连主板上面的风扇卡座也积了不少灰接下来不用说了，给它来个排山倒海的洗刷刷！！！洗洗更健康。

当然洗完后还要再装回去，又是一大工程。

眼看着就要通关了，谁知从新把电脑装好后，开机不显示了！风扇转一下就停了，硬盘也不读，一头冷汗。

从新检查一遍各个排线，都接好了没问题，但就是开不了机了。

试了几次都不成功，又困了，于是睡觉准备第二天拿到客服去。

冲动的惩罚啊。

第二天中午到惠普金牌服务中心一检查，我的天啊，犯了一个好白痴的错误啊-------内存条没插好！客服人员一分钟把问题解决了，自己尴尬死！仔细检查排线居然忘了最基本的内存条，实在是尴尬。

惠普的这种高端移动工作站我们接触的不算非常多，所以拆的也不是非常多，接触的现在已经有惠普的8430以及8440和8501W，8530W其实就是从8510W中进化过来的，或者说是改进版吧，相对来说这样的机器好处非常多，比如屏幕是专业用来昨天和设计的超高分屏幕，我们今天拆的这台分辨率已经达到了1920乘1200的分辨率，可以说是15寸宽屏的极限分辨率了，作为一款专业的图形工作站显卡性能上不用介绍大家都能联想到性能如何，正因为如此所以显卡比较贵重，所以惠普在设计的时候就将显卡设计成可以插拔的，以后如果显卡坏了或者想升级的话都很方便直接在显卡位置上更换即可。

下面是我们今天将8530W/8530P拆解详细过程和大家分享。

下面是一台我们准备要拆机的8530W，按照 习惯我们拆机前都来一张整机照：为了确定这台机器的身份我们特别来了一张型号的特写照片，如下图中的型号，顺便说下8530W和8530P是一个型号只是定位上有点细微的区别而已，但是里面所有的东西都是一样的准备拆机前，你需要将外接的电源和机器上的电池都拔出来，如下图我已经标注了后盖下面的一些部件，中间位置就是该8530W机器的内存位置和无线网卡的位置，左下家则是硬盘和蓝牙的位置，其实惠普的机器蓝牙位置基本都是在硬盘的旁边。

首先将固定键盘的螺丝拧开，有键盘LOGO标注的2个螺丝，我相信你应该看到了如上图中已经拧开了固定的螺丝后，将键盘上的卡口打开我特别的来一张特写图如下图中，将惠普键盘卡口推下来就可以了，其次键盘的两边有小塑料片亲亲的卡主了，不过不用操心直接取出键盘就可以了，只要你最上面的卡口和背面的螺丝都拧开了就可以了键盘被我们从主板上翻起来了，如下图中你拆的话也必须这样弄然后将键盘180度得放置在掌托的位置，下图中你应该能看的比较清晰好的，如果你想清理这台8510W,8510P机器的灰尘风扇的话，那么就需将红色的螺丝全部拧开，以及风扇的电源线拔出来，这样就可以取出风扇了，直接清理散热片即可。

HP Compaq 8510w8510p 拆机详细图解在拆解任何硬件之前，我们做好充分的防静电准备，比如手腕带上防静电的腕带，最好带上防静电手套，操作时卸下的电子元件都用防静电袋子保存等等，以有效避免不必要的损失请特别注意，所有操作都必须首先卸下电池，以免对机器带电池操作有可能产生无法修复的硬件损害(特别是内存，主板，无线网卡等设备)卸载电池的时候，先把卡扣拨到解锁的位置然后另外一边的卡扣也需要拨到解锁位置并同时拉出电池1鉴于个人水平有限, 所刊谬误之处难免, 故本贴仅作为站内网友参考, 非本人同意谢绝转贴, 以免贻笑大方!技术问题请在相关版面直接发帖, 站内短信恕不答复.I don't answer private messages on topics of public interest, because it defeatsthe whole purpose of a message board.MUDBOY创始人2帖子: 2060现金: 178.84注册: 2010-12-28, 私人短信页首, 举报此文章, 引用回复Re: HP Compaq 8510w/8510p 拆机详细图解 # 2 由 MUDBOY ? 2011-03-05 15:00 • 载入全部图片内存、硬盘、光驱内存38510可安装两条内存，均在机器底部4拧下内存盖的1颗螺丝，打开盖子就可以访问取出的内存条需要放到屏蔽袋里面保存5硬盘6硬盘仓也在底部先拧下硬盘盖子的两颗螺丝，打开硬盘盖子7硬盘固定螺丝1颗然后把硬盘拉出来放入屏蔽袋8光驱9光驱在底部有可以锁定螺丝10先拧下来螺丝，然后用起子轻轻的把光驱的卡扣推出来一点就可以拉出光驱了11鉴于个人水平有限, 所刊谬误之处难免, 故本贴仅作为站内网友参考, 非本人同意谢绝转贴, 以免贻笑大方!技术问题请在相关版面直接发帖, 站内短信恕不答复.I don't answer private messages on topics of public interest, because it defeatsthe whole purpose of a message board.MUDBOY蓝牙12蓝牙塞在硬盘仓里，轻轻拉出来13断开接头，取下蓝牙放入屏蔽袋SIM卡14SIM卡在电池仓里按压一下就弹出来了15然后用镊子取下来放入屏蔽袋键盘、触摸板键盘16拆键盘需要把底部两颗固定螺丝先拧松17回到正面，如图所示有四个卡扣，依次拨松18轻轻把键盘抬起来翻转到图示位置，然后断开数据线接头19数据线接头有两个，一个是键盘的20另一个是指点杆的这样就可以取下来了21触摸板22触摸板在底部也有1颗螺丝固定，拧下来然后回到正面，用手轻轻的把触摸板扣起来23断开触摸板的数据线接头取下触摸板24无线网卡、3G网卡无线网卡25先断开天线接头(有的无线网卡是2个天线接头，有的是3个，注意记住天下接头的连接顺序)然后拧下固定无线网卡的2颗螺丝26轻轻把无线网卡拔下来装入屏蔽袋中273G网卡28先断开天线接头(有的是一个天线接头，有的是2个接头)29然后拧下固定3G网卡的2颗螺丝轻轻把3G网卡拔下来30装入屏蔽袋中开关控制面板、主板RTC电池开关控制面板控制面板也有称之为灯板条的，上面集成了音量，无线，电源等开关和指示灯31要拆卸面板需要先把机器背后的几颗螺丝拧下电池仓里面有三颗螺丝，出风口附近底部有一颗螺丝，都拧下来32然后完全打开屏幕用起子轻轻的把两边的屏轴盖子撬起来33然后轻轻地取下控制面板，并翻转过来34断开控制面板的数据线接头就可以分离控制面板了35主板RTC电池RTC电池也就是平时说的主板bios电池，维持主板bios时钟等供电，老机器时间不准了通常就是这个电池没电了RTC电池被屏线接头挡住了，需要先把屏线接头断开36然后断开RTC电池的接头，轻轻取下来37风扇、散热器风扇先断开风扇电源线的接头38拧下固定风扇的两颗螺丝就可以轻松取下风扇了39散热器8510的散热器是一个整体的，同时连接这显卡和CPU先把显卡端的散热器两颗螺丝拧下拆下固定的铁卡片40然后再拧下CPU端的螺丝2颗41同样把卡片取下然后稍微抬起显卡一端，把散热模块拉出来这样就取下了散热器了42显卡、CPU取下散热模组后，就可以拆卸显卡和CPU处理器了显卡43显卡有两颗螺丝固定在主板上拧下螺丝显卡会自动弹起来一定角度，拿住边缘把显卡取下44放入屏蔽袋CPU45CPU拆解也很简单用起子把锁扣拧到解锁位置然后就可以取下CPU46装入屏蔽袋显示屏、B壳、高压版、LCD液晶屏、屏轴如果是在保的机器，显示屏除了问题金牌维护一般是对整个显示屏部分进行更换的(就是主机整个上半部分)这一部分介绍的是对整个主机上半部分的操作，内容稍微多一点先看如何把显示屏从主机上取下来47显示屏固定显示屏的有两组共4颗螺丝，在机器背后两边位置48分别拧下来断开显示屏线接头49整理出无线网卡和3G网卡的天线在屏轴两端，拧下各自的螺丝50左边有两颗51右边有三颗52然后轻轻提起显示屏就把显示屏拆下来了53B壳54。
