瓷贴面修复的操作事项

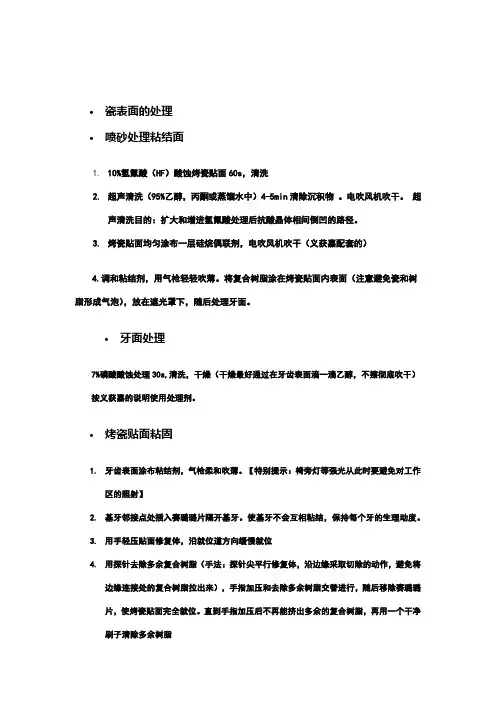

•瓷表面的处理
•喷砂处理粘结面
1.10%氢氟酸（HF）酸蚀烤瓷贴面60s，清洗
2.超声清洗（95%乙醇，丙酮或蒸馏水中）4-5min清除沉积物。

电吹风机吹干。

超
声清洗目的：扩大和增进氢氟酸处理后抗酸晶体相间倒凹的路径。

3.烤瓷贴面均匀涂布一层硅烷偶联剂，电吹风机吹干（义获嘉配套的）
4.调和粘结剂，用气枪轻轻吹薄。

将复合树脂涂在烤瓷贴面内表面（注意避免瓷和树脂形成气泡），放在遮光罩下，随后处理牙面。

•牙面处理
7%磷酸酸蚀处理30s,清洗，干燥（干燥最好通过在牙齿表面滴一滴乙醇，不擦彻底吹干）按义获嘉的说明使用处理剂。

•烤瓷贴面粘固
1.牙齿表面涂布粘结剂，气枪柔和吹薄。

【特别提示：椅旁灯等强光从此时要避免对工作
区的照射】
2.基牙邻接点处插入赛璐璐片隔开基牙。

使基牙不会互相粘结，保持每个牙的生理动度。

3.用手轻压贴面修复体，沿就位道方向缓慢就位
4.用探针去除多余复合树脂（手法：探针尖平行修复体，沿边缘采取切除的动作，避免将
边缘连接处的复合树脂拉出来），手指加压和去除多余树脂交替进行，随后移除赛璐璐片，使烤瓷贴面完全就位。

直到手指加压后不再能挤出多余的复合树脂，再用一个干净刷子清除多余树脂。

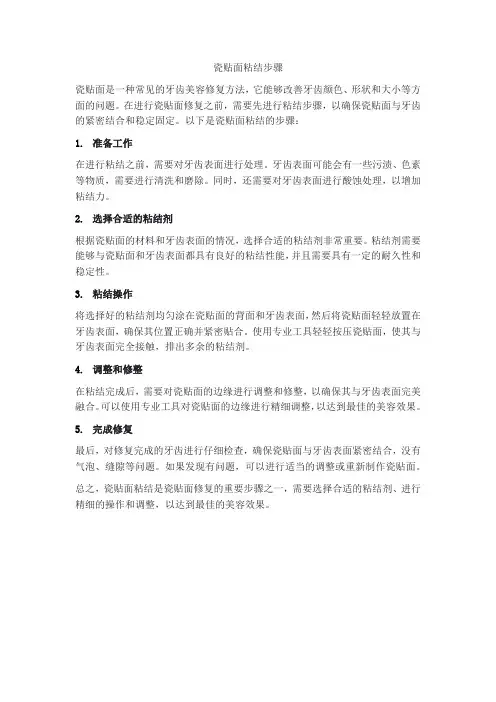

瓷贴面粘结步骤
瓷贴面是一种常见的牙齿美容修复方法，它能够改善牙齿颜色、形状和大小等方面的问题。

在进行瓷贴面修复之前，需要先进行粘结步骤，以确保瓷贴面与牙齿的紧密结合和稳定固定。

以下是瓷贴面粘结的步骤：
1.准备工作
在进行粘结之前，需要对牙齿表面进行处理。

牙齿表面可能会有一些污渍、色素等物质，需要进行清洗和磨除。

同时，还需要对牙齿表面进行酸蚀处理，以增加粘结力。

2.选择合适的粘结剂
根据瓷贴面的材料和牙齿表面的情况，选择合适的粘结剂非常重要。

粘结剂需要能够与瓷贴面和牙齿表面都具有良好的粘结性能，并且需要具有一定的耐久性和稳定性。

3.粘结操作
将选择好的粘结剂均匀涂在瓷贴面的背面和牙齿表面，然后将瓷贴面轻轻放置在牙齿表面，确保其位置正确并紧密贴合。

使用专业工具轻轻按压瓷贴面，使其与牙齿表面完全接触，排出多余的粘结剂。

4.调整和修整
在粘结完成后，需要对瓷贴面的边缘进行调整和修整，以确保其与牙齿表面完美融合。

可以使用专业工具对瓷贴面的边缘进行精细调整，以达到最佳的美容效果。

5.完成修复
最后，对修复完成的牙齿进行仔细检查，确保瓷贴面与牙齿表面紧密结合，没有气泡、缝隙等问题。

如果发现有问题，可以进行适当的调整或重新制作瓷贴面。

总之，瓷贴面粘结是瓷贴面修复的重要步骤之一，需要选择合适的粘结剂、进行精细的操作和调整，以达到最佳的美容效果。

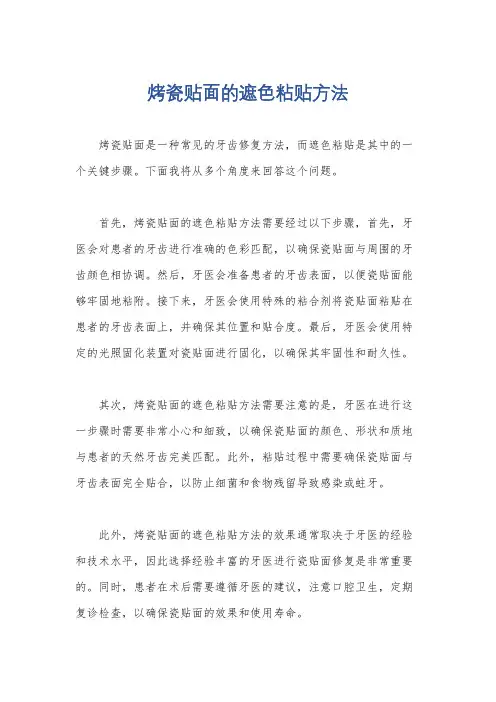

烤瓷贴面的遮色粘贴方法
烤瓷贴面是一种常见的牙齿修复方法，而遮色粘贴是其中的一个关键步骤。

下面我将从多个角度来回答这个问题。

首先，烤瓷贴面的遮色粘贴方法需要经过以下步骤，首先，牙医会对患者的牙齿进行准确的色彩匹配，以确保瓷贴面与周围的牙齿颜色相协调。

然后，牙医会准备患者的牙齿表面，以便瓷贴面能够牢固地粘附。

接下来，牙医会使用特殊的粘合剂将瓷贴面粘贴在患者的牙齿表面上，并确保其位置和贴合度。

最后，牙医会使用特定的光照固化装置对瓷贴面进行固化，以确保其牢固性和耐久性。

其次，烤瓷贴面的遮色粘贴方法需要注意的是，牙医在进行这一步骤时需要非常小心和细致，以确保瓷贴面的颜色、形状和质地与患者的天然牙齿完美匹配。

此外，粘贴过程中需要确保瓷贴面与牙齿表面完全贴合，以防止细菌和食物残留导致感染或蛀牙。

此外，烤瓷贴面的遮色粘贴方法的效果通常取决于牙医的经验和技术水平，因此选择经验丰富的牙医进行瓷贴面修复是非常重要的。

同时，患者在术后需要遵循牙医的建议，注意口腔卫生，定期复诊检查，以确保瓷贴面的效果和使用寿命。

总的来说，烤瓷贴面的遮色粘贴方法是一个需要专业技术和细心操作的过程，通过精确的色彩匹配和粘贴固化，可以实现美观、耐用的修复效果。

希望这些信息能够对你有所帮助。

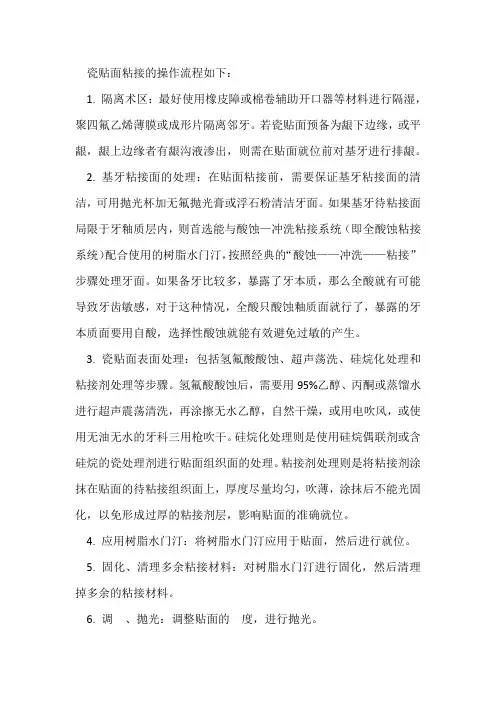

瓷贴面粘接的操作流程如下：
1. 隔离术区：最好使用橡皮障或棉卷辅助开口器等材料进行隔湿，聚四氟乙烯薄膜或成形片隔离邻牙。

若瓷贴面预备为龈下边缘，或平龈，龈上边缘者有龈沟液渗出，则需在贴面就位前对基牙进行排龈。

2. 基牙粘接面的处理：在贴面粘接前，需要保证基牙粘接面的清洁，可用抛光杯加无氟抛光膏或浮石粉清洁牙面。

如果基牙待粘接面局限于牙釉质层内，则首选能与酸蚀—冲洗粘接系统（即全酸蚀粘接系统）配合使用的树脂水门汀，按照经典的“酸蚀——冲洗——粘接”步骤处理牙面。

如果备牙比较多，暴露了牙本质，那么全酸就有可能导致牙齿敏感，对于这种情况，全酸只酸蚀釉质面就行了，暴露的牙本质面要用自酸，选择性酸蚀就能有效避免过敏的产生。

3. 瓷贴面表面处理：包括氢氟酸酸蚀、超声荡洗、硅烷化处理和粘接剂处理等步骤。

氢氟酸酸蚀后，需要用95%乙醇、丙酮或蒸馏水进行超声震荡清洗，再涂擦无水乙醇，自然干燥，或用电吹风，或使用无油无水的牙科三用枪吹干。

硅烷化处理则是使用硅烷偶联剂或含硅烷的瓷处理剂进行贴面组织面的处理。

粘接剂处理则是将粘接剂涂抹在贴面的待粘接组织面上，厚度尽量均匀，吹薄，涂抹后不能光固化，以免形成过厚的粘接剂层，影响贴面的准确就位。

4. 应用树脂水门汀：将树脂水门汀应用于贴面，然后进行就位。

5. 固化、清理多余粘接材料：对树脂水门汀进行固化，然后清理掉多余的粘接材料。

6. 调 、抛光：调整贴面的 度，进行抛光。

7. 复查：进行功能评价、美学评价和生物学评价（是否侵犯生物学宽度），检查瓷贴面是否合格。

以上是瓷贴面粘接的操作流程，供您参考，建议咨询专业医师获取更准确的信息。

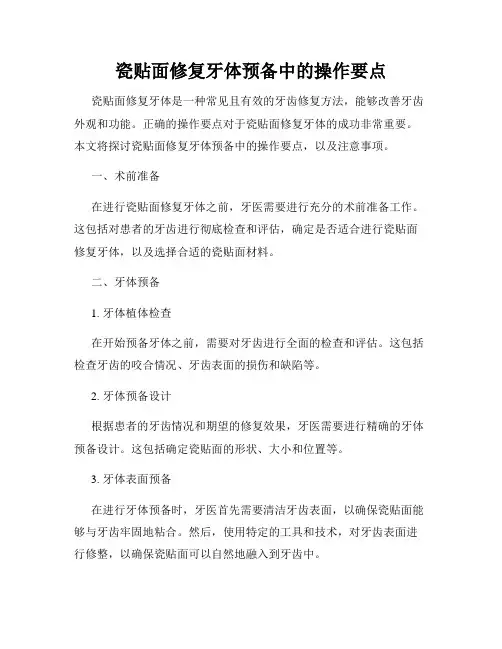

瓷贴面修复牙体预备中的操作要点瓷贴面修复牙体是一种常见且有效的牙齿修复方法，能够改善牙齿外观和功能。

正确的操作要点对于瓷贴面修复牙体的成功非常重要。

本文将探讨瓷贴面修复牙体预备中的操作要点，以及注意事项。

一、术前准备在进行瓷贴面修复牙体之前，牙医需要进行充分的术前准备工作。

这包括对患者的牙齿进行彻底检查和评估，确定是否适合进行瓷贴面修复牙体，以及选择合适的瓷贴面材料。

二、牙体预备1. 牙体植体检查在开始预备牙体之前，需要对牙齿进行全面的检查和评估。

这包括检查牙齿的咬合情况、牙齿表面的损伤和缺陷等。

2. 牙体预备设计根据患者的牙齿情况和期望的修复效果，牙医需要进行精确的牙体预备设计。

这包括确定瓷贴面的形状、大小和位置等。

3. 牙体表面预备在进行牙体预备时，牙医首先需要清洁牙齿表面，以确保瓷贴面能够与牙齿牢固地粘合。

然后，使用特定的工具和技术，对牙齿表面进行修整，以确保瓷贴面可以自然地融入到牙齿中。

4. 牙体预备深度控制瓷贴面修复时，牙体预备的深度控制非常重要。

牙医需要准确地掌握瓷贴面与牙齿接触的深度，避免过度修复或不足的情况。

5. 牙体预备边缘设计牙体预备边缘的设计对于瓷贴面的质量和粘合力非常重要。

牙医需要精确地设计牙体边缘的形状和角度，确保瓷贴面与牙齿的边缘无缝贴合。

三、注意事项1. 临床操作规范在进行瓷贴面修复牙体的操作过程中，牙医需要严格遵守临床操作规范。

这包括正确使用工具和设备、采用正确的姿势和技术、遵循无菌操作要求等。

2. 牙齿保护在进行牙体预备时，牙医需要注意保护周围健康的牙体组织。

这包括使用适当的隔离措施，以及避免对其他牙齿造成不必要的损伤。

3. 粘接剂选择选择合适的粘接剂对于瓷贴面修复牙体的质量和寿命至关重要。

牙医需要根据患者的牙齿情况和修复需求，选择适合的粘接剂。

4. 修复后护理在完成瓷贴面修复后，患者需要做好相应的修复后护理工作。

这包括注意饮食习惯、定期刷牙和清洁瓷贴面等，以保持修复牙体的良好状态。

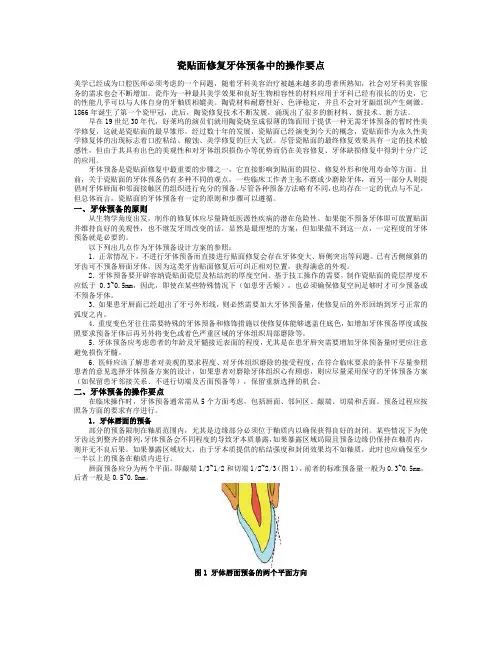

瓷贴面修复牙体预备中的操作要点美学已经成为口腔医师必须考虑的一个问题，随着牙科美容治疗被越来越多的患者所熟知，社会对牙科美容服务的需求也会不断增加。

瓷作为一种最具美学效果和良好生物相容性的材料应用于牙科已经有很长的历史，它的性能几乎可以与人体自身的牙釉质相媲美。

陶瓷材料耐磨性好、色泽稳定，并且不会对牙龈组织产生刺激。

1866年诞生了第一个瓷甲冠，此后，陶瓷修复技术不断发展，涌现出了很多的新材料、新技术、新方法。

早在19世纪30年代，好莱坞的演员们就用陶瓷烧至成很薄的饰面用于提供一种无需牙体预备的暂时性美学修复，这就是瓷贴面的最早雏形。

经过数十年的发展，瓷贴面已经演变到今天的概念，瓷贴面作为永久性美学修复体的出现标志着口腔粘结、酸蚀、美学修复的巨大飞跃。

尽管瓷贴面的最终修复效果具有一定的技术敏感性，但由于其具有出色的美观性和对牙体组织损伤小等优势而仍在美容修复、牙体缺损修复中得到十分广泛的应用。

牙体预备是瓷贴面修复中最重要的步骤之一，它直接影响到贴面的固位、修复外形和使用寿命等方面。

目前，关于瓷贴面的牙体预备仍有多种不同的观点，一些临床工作者主张不磨或少磨除牙体，而另一部分人则提倡对牙体唇面和邻面接触区的组织进行充分的预备。

尽管各种预备方法略有不同，也均存在一定的优点与不足，但总体而言，瓷贴面的牙体预备有一定的原则和步骤可以遵循。

一、牙体预备的原则从生物学角度出发，制作的修复体应尽量降低医源性疾病的潜在危险性。

如果能不预备牙体即可放置贴面并维持良好的美观性，也不继发牙周改变的话，显然是最理想的方案，但如果做不到这一点，一定程度的牙体预备就是必要的。

以下列出几点作为牙体预备设计方案的参照：1．正常情况下，不进行牙体预备而直接进行贴面修复会存在牙体变大、唇侧突出等问题。

已有舌侧倾斜的牙齿可不预备唇面牙体，因为这类牙齿贴面修复后可纠正相对位置，获得满意的外观。

2．牙体预备要开辟容纳瓷贴面瓷层及粘结剂的厚度空间。

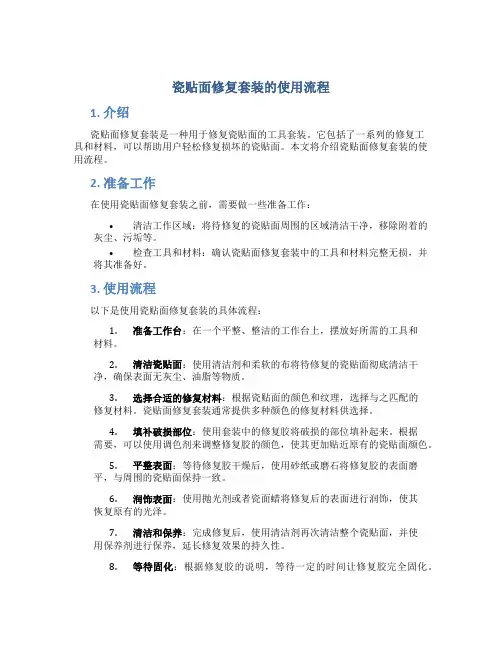

瓷贴面修复套装的使用流程1. 介绍瓷贴面修复套装是一种用于修复瓷贴面的工具套装。

它包括了一系列的修复工具和材料，可以帮助用户轻松修复损坏的瓷贴面。

本文将介绍瓷贴面修复套装的使用流程。

2. 准备工作在使用瓷贴面修复套装之前，需要做一些准备工作：•清洁工作区域：将待修复的瓷贴面周围的区域清洁干净，移除附着的灰尘、污垢等。

•检查工具和材料：确认瓷贴面修复套装中的工具和材料完整无损，并将其准备好。

3. 使用流程以下是使用瓷贴面修复套装的具体流程：1.准备工作台：在一个平整、整洁的工作台上，摆放好所需的工具和材料。

2.清洁瓷贴面：使用清洁剂和柔软的布将待修复的瓷贴面彻底清洁干净，确保表面无灰尘、油脂等物质。

3.选择合适的修复材料：根据瓷贴面的颜色和纹理，选择与之匹配的修复材料。

瓷贴面修复套装通常提供多种颜色的修复材料供选择。

4.填补破损部位：使用套装中的修复胶将破损的部位填补起来。

根据需要，可以使用调色剂来调整修复胶的颜色，使其更加贴近原有的瓷贴面颜色。

5.平整表面：等待修复胶干燥后，使用砂纸或磨石将修复胶的表面磨平，与周围的瓷贴面保持一致。

6.润饰表面：使用抛光剂或者瓷面蜡将修复后的表面进行润饰，使其恢复原有的光泽。

7.清洁和保养：完成修复后，使用清洁剂再次清洁整个瓷贴面，并使用保养剂进行保养，延长修复效果的持久性。

8.等待固化：根据修复胶的说明，等待一定的时间让修复胶完全固化。

4. 注意事项在使用瓷贴面修复套装时，需要注意以下事项：•使用工具时需小心，避免受伤。

•注意选择与瓷贴面颜色和纹理相匹配的修复材料，以达到修复效果的最佳效果。

•修复后的瓷贴面需要等待足够的时间让修复胶完全固化，否则可能会影响修复效果。

•在使用清洁剂和保养剂时，根据说明书正确使用，避免不必要的损坏。

•对于大面积的瓷贴面修复，建议寻求专业人士的帮助。

5. 总结瓷贴面修复套装是一种简便实用的工具套装，可以帮助用户修复瓷贴面的破损部位。

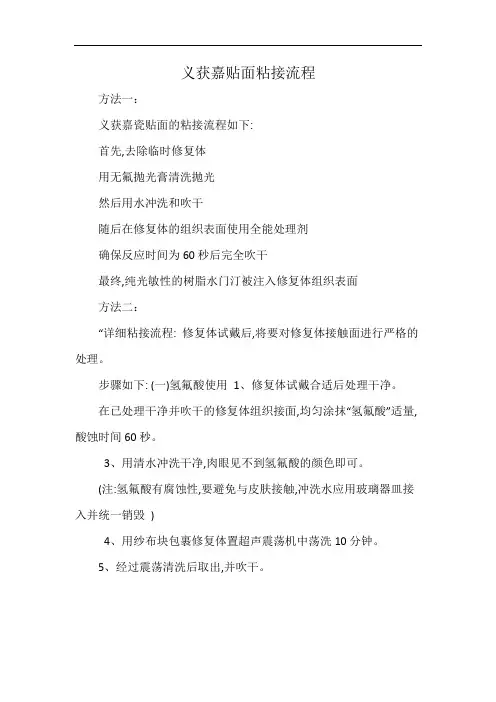

义获嘉贴面粘接流程
方法一：
义获嘉瓷贴面的粘接流程如下:
首先,去除临时修复体
用无氟抛光膏清洗抛光
然后用水冲洗和吹干
随后在修复体的组织表面使用全能处理剂
确保反应时间为60秒后完全吹干
最终,纯光敏性的树脂水门汀被注入修复体组织表面
方法二：
“详细粘接流程: 修复体试戴后,将要对修复体接触面进行严格的处理。

步骤如下: (一)氢氟酸使用1、修复体试戴合适后处理干净。

在已处理干净并吹干的修复体组织接面,均匀涂抹“氢氟酸”适量,酸蚀时间60秒。

3、用清水冲洗干净,肉眼见不到氢氟酸的颜色即可。

(注:氢氟酸有腐蚀性,要避免与皮肤接触,冲洗水应用玻璃器皿接入并统一销毁)
4、用纱布块包裹修复体置超声震荡机中荡洗10分钟。

5、经过震荡清洗后取出,并吹干。

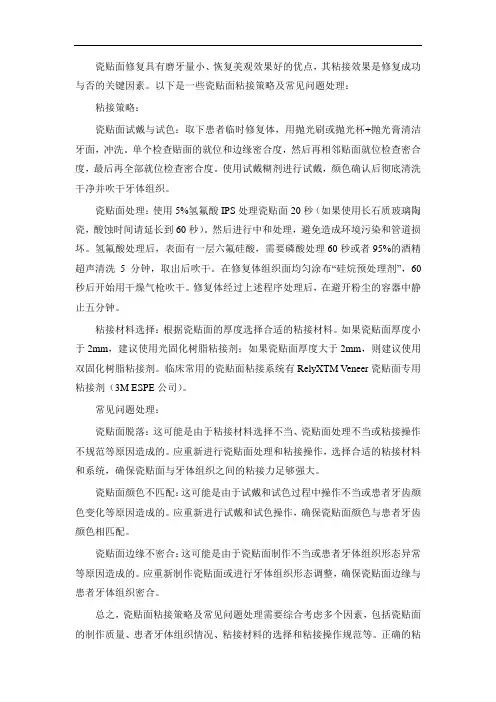

瓷贴面修复具有磨牙量小、恢复美观效果好的优点，其粘接效果是修复成功与否的关键因素。

以下是一些瓷贴面粘接策略及常见问题处理：粘接策略：瓷贴面试戴与试色：取下患者临时修复体，用抛光刷或抛光杯+抛光膏清洁牙面，冲洗。

单个检查贴面的就位和边缘密合度，然后再相邻贴面就位检查密合度，最后再全部就位检查密合度。

使用试戴糊剂进行试戴，颜色确认后彻底清洗干净并吹干牙体组织。

瓷贴面处理：使用5%氢氟酸IPS处理瓷贴面20秒（如果使用长石质玻璃陶瓷，酸蚀时间请延长到60秒）。

然后进行中和处理，避免造成环境污染和管道损坏。

氢氟酸处理后，表面有一层六氟硅酸，需要磷酸处理60秒或者95%的酒精超声清洗5分钟，取出后吹干。

在修复体组织面均匀涂布“硅烷预处理剂”，60秒后开始用干燥气枪吹干。

修复体经过上述程序处理后，在避开粉尘的容器中静止五分钟。

粘接材料选择：根据瓷贴面的厚度选择合适的粘接材料。

如果瓷贴面厚度小于2mm，建议使用光固化树脂粘接剂；如果瓷贴面厚度大于2mm，则建议使用双固化树脂粘接剂。

临床常用的瓷贴面粘接系统有RelyXTM Veneer瓷贴面专用粘接剂（3M ESPE公司）。

常见问题处理：瓷贴面脱落：这可能是由于粘接材料选择不当、瓷贴面处理不当或粘接操作不规范等原因造成的。

应重新进行瓷贴面处理和粘接操作，选择合适的粘接材料和系统，确保瓷贴面与牙体组织之间的粘接力足够强大。

瓷贴面颜色不匹配：这可能是由于试戴和试色过程中操作不当或患者牙齿颜色变化等原因造成的。

应重新进行试戴和试色操作，确保瓷贴面颜色与患者牙齿颜色相匹配。

瓷贴面边缘不密合：这可能是由于瓷贴面制作不当或患者牙体组织形态异常等原因造成的。

应重新制作瓷贴面或进行牙体组织形态调整，确保瓷贴面边缘与患者牙体组织密合。

总之，瓷贴面粘接策略及常见问题处理需要综合考虑多个因素，包括瓷贴面的制作质量、患者牙体组织情况、粘接材料的选择和粘接操作规范等。

正确的粘接策略和及时的问题处理可以确保瓷贴面修复的成功和持久性。

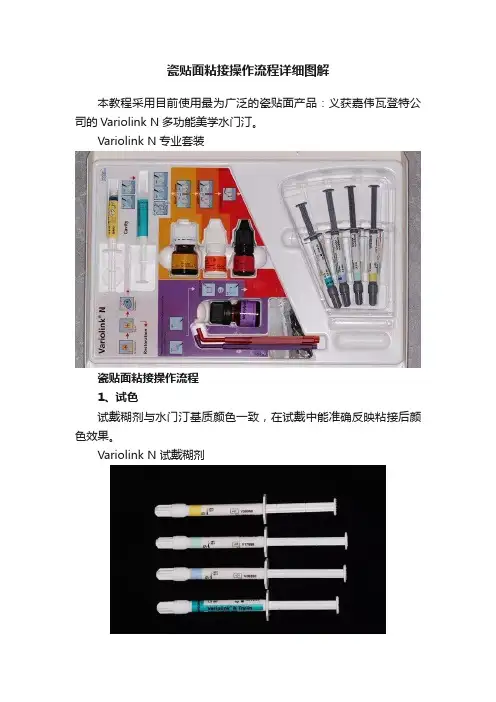

瓷贴面粘接操作流程详细图解本教程采用目前使用最为广泛的瓷贴面产品：义获嘉伟瓦登特公司的Variolink N多功能美学水门汀。

Variolink N专业套装瓷贴面粘接操作流程1、试色试戴糊剂与水门汀基质颜色一致，在试戴中能准确反映粘接后颜色效果。

Variolink N 试戴糊剂（1）均匀涂抹试戴糊剂。

（2）试戴瓷贴面并对比粘接后颜色效果。

（3）颜色确认后用水枪将试戴糊剂彻底清洗干净，并用气枪吹干。

2、瓷贴面组织面的处理（1）使用5%氢氟酸IPS Ceramic Etching Gel处理e.max瓷贴面20秒（如果使用长石质玻璃陶瓷，酸蚀时间请延长到60s）。

（2）清水完全将氢氟酸清洗干净，并吹干瓷贴面。

（一次性水杯中加入中和粉）（3）涂布硅烷偶联剂Monobond N（4号液）在修复体组织面，60秒后吹干，并妥善放置。

3、牙体的处理（1）建议使用橡皮障隔离术区，最好隔离术区后将牙体组织再次清洗吹干。

注意：牙体组织保持湿润状态。

（2）使用不含氟的抛光膏清洁抛光，冲洗吹干。

（3）使用37%的磷酸凝胶N-Etch酸蚀釉质表面，确保磷酸酸蚀的时间，在牙釉质的话是15-30s；牙本质酸蚀时间是10-15s。

（4）将磷酸凝胶彻底清洗干净，确保用水清洗的时间至少达到5s。

如果牙本质暴露，确保牙本质不要吹的过干，保证微湿粘结。

（5）将牙本质处理剂SyntacPrimer（1号液）使用毛刷在牙体组织表面轻刷15s。

过量的牙本质处理剂请吹均匀，使其充分挥发渗透。

注意：此层不要清洗。

（6）将牙本质粘结剂Syntac Adhesive（2号液）涂布在牙体表面，确保反应时间达到10s。

之后气枪吹干。

注意：此层不要清洗。

（7）将牙釉质粘结剂Helibond（3号液）同时涂在牙体表面和修复体组织面，注意仅需要涂薄薄一层。

注意：此层不要单独光照固化，与水门汀一起固化。

4、树脂水门汀粘接（1）将Variolink N纯光固化部分树脂水门汀注射到修复体组织面，修复体就位，并保持稳定。
