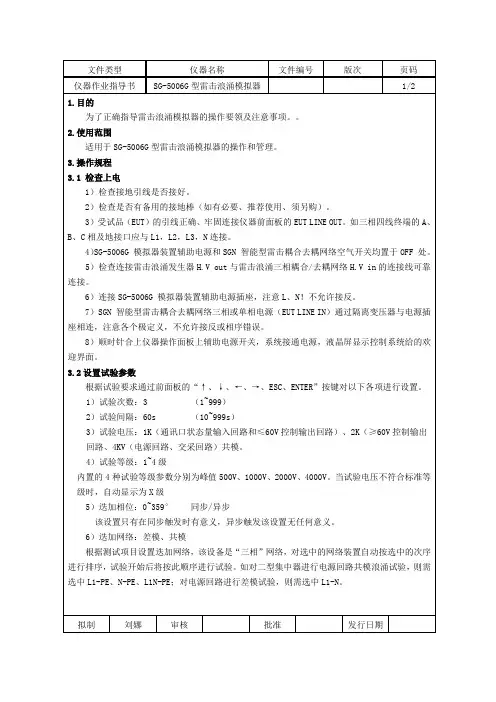

浪涌测试作业指引

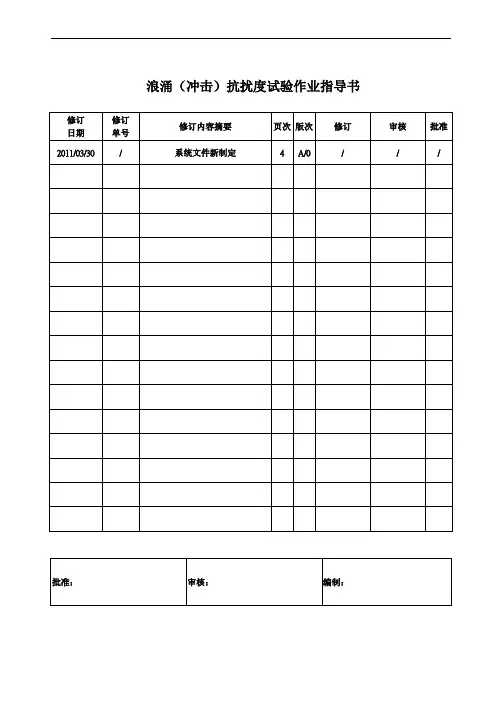

浪涌（冲击）抗扰度试验作业指导书浪涌（冲击）抗扰度试验作业指导书1. 范围：本作业指导书规定了整机浪涌（冲击）抗扰度试验方法。

2. 引用标准：GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》GB/T 17626.5-1999《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》GB/T 4365-2003《电磁兼容术语》IEC 60335-1:2001+A1:2004《Household and similar electrical appliances－Safety －Part 1:General requirements》CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》IEC 61000-4-5:2005《Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test》EN60335-1:2002《Household and similar electrical appliances - Safety - Part 1: General requirements》EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》EN 61000-4-5:1995+A1:2001 《Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 5: Surge immunity test 》3. 术语和定义：下列术语和定义适用于本标准。

浪涌冲击试验Surge Immunity Test Standard: IEC 61000-4-51. 目的：为使本公司工程师于雷击突波干扰耐受性测试时，能有统一之规范及流程可供依循，特订定本程序书，本试验的目的是仿真雷击突波对电子产品所造成的干扰，并判别其耐受性。

2. 适用范围：执行雷击突波干扰耐受性测试时,适用之。

3. 名词定义：3.1 耦合：在电路间的交互作用，其作用在使能量由一个电路转换至另一个电路。

3.2 耦合网络(coupling network)：由一个电路到另一个，在所定义的阻抗转换能量的电气电路。

备考：耦合及去耦合网络装置能被整合在一个盒子。

3.3 去耦合网络(decoupling network)：避免Surge测试信号加在待测设备，影响到不在测试的其他装置设备或系统。

3.4 突波（surge）：电流、电压或能量沿着一条线或电路传递的瞬时波形，其特性为快速增加然后缓慢的减少。

3.5 功能失常(malfunction)：设备得到非预期的结果或运作功能中断。

3.6 辅助设备(auxiliary equipment)AE：此设备必须提供待测设备正常操作所需的信号，且此设备可确认待测设备的性能。

3.7 EUT：待测设备。

3.8 Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。

3.9 瞬时（Transient）：相邻两个稳态之间极短暂的现象或量的变化。

3.10 上升时间（rise time）：在极短时间内脉冲振幅从到达10﹪至90﹪之间所经过的时间。

3.11 持续时间：脉冲振幅维持超出峰值的50﹪之期间。

3.12 接地参考平面（RGP）：一个平坦之导电表面并以其电位作为共同的基准。

3.13 平衡线：对称的驱动导线，由异模转成共模的损失少于20dB。

3.14 交互连接线：包括平衡线、通讯线、I/O线。

4. 职责：4.1 R2,R3测试评估与REVIEW。

4.2 场地维护。

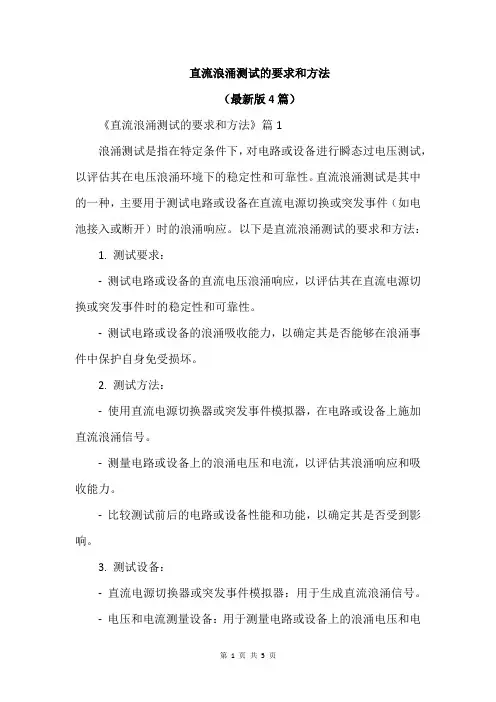

直流浪涌测试的要求和方法（最新版4篇）《直流浪涌测试的要求和方法》篇1浪涌测试是指在特定条件下，对电路或设备进行瞬态过电压测试，以评估其在电压浪涌环境下的稳定性和可靠性。

直流浪涌测试是其中的一种，主要用于测试电路或设备在直流电源切换或突发事件（如电池接入或断开）时的浪涌响应。

以下是直流浪涌测试的要求和方法：1. 测试要求：-测试电路或设备的直流电压浪涌响应，以评估其在直流电源切换或突发事件时的稳定性和可靠性。

-测试电路或设备的浪涌吸收能力，以确定其是否能够在浪涌事件中保护自身免受损坏。

2. 测试方法：-使用直流电源切换器或突发事件模拟器，在电路或设备上施加直流浪涌信号。

-测量电路或设备上的浪涌电压和电流，以评估其浪涌响应和吸收能力。

-比较测试前后的电路或设备性能和功能，以确定其是否受到影响。

3. 测试设备：-直流电源切换器或突发事件模拟器：用于生成直流浪涌信号。

-电压和电流测量设备：用于测量电路或设备上的浪涌电压和电流。

-性能和功能测试设备：用于测试电路或设备的性能和功能是否受到影响。

4. 安全注意事项：-进行直流浪涌测试时，应遵守相关的安全规定和操作规程。

-测试电路或设备应与电源切换器或突发事件模拟器相连，并确保连接正确可靠。

-测试过程中，应密切监视电路或设备的状态，以确保其安全运行。

总之，直流浪涌测试是评估电路或设备在直流电源切换或突发事件时的稳定性和可靠性的重要手段。

《直流浪涌测试的要求和方法》篇2浪涌测试是指在特定条件下，对电路或设备进行瞬态过电压测试，以评估其在电压浪涌环境下的稳定性和可靠性。

直流浪涌测试是其中的一种，主要用于测试电路或设备在直流电源线路上受到瞬态过电压时的响应能力。

以下是直流浪涌测试的要求和方法：1. 测试要求：-测试设备应能够模拟真实的直流电源线路环境，包括电压、电流、温度等参数。

-测试设备应能够产生符合要求的瞬态过电压波形，并可对其进行调整和控制。

-测试设备应能够对被测电路或设备进行可靠的连接和接地。

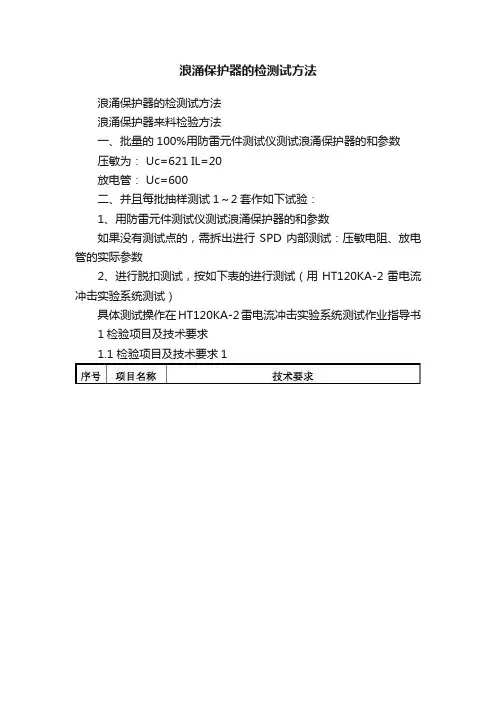

浪涌保护器的检测试方法
浪涌保护器的检测试方法
浪涌保护器来料检验方法
一、批量的100%用防雷元件测试仪测试浪涌保护器的和参数
压敏为： Uc=621 IL=20
放电管： Uc=600
二、并且每批抽样测试1～2套作如下试验：
1、用防雷元件测试仪测试浪涌保护器的和参数
如果没有测试点的，需拆出进行SPD内部测试：压敏电阻、放电管的实际参数
2、进行脱扣测试，按如下表的进行测试（用HT120KA-2雷电流冲击实验系统测试）
具体测试操作在HT120KA-2雷电流冲击实验系统测试作业指导书1检验项目及技术要求
1.1 检验项目及技术要求1
浪涌保护器来料检验方法7。

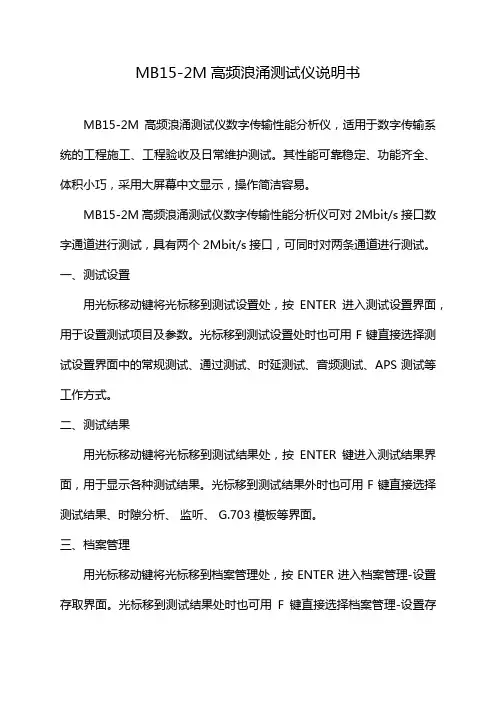

MB15-2M高频浪涌测试仪说明书
MB15-2M高频浪涌测试仪数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。

其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。

MB15-2M高频浪涌测试仪数字传输性能分析仪可对2Mbit/s接口数字通道进行测试，具有两个2Mbit/s接口，可同时对两条通道进行测试。

一、测试设置
用光标移动键将光标移到测试设置处，按ENTER进入测试设置界面，用于设置测试项目及参数。

光标移到测试设置处时也可用F键直接选择测试设置界面中的常规测试、通过测试、时延测试、音频测试、APS测试等工作方式。

二、测试结果
用光标移动键将光标移到测试结果处，按ENTER键进入测试结果界面，用于显示各种测试结果。

光标移到测试结果外时也可用F键直接选择测试结果、时隙分析、监听、 G.703模板等界面。

三、档案管理
用光标移动键将光标移到档案管理处，按ENTER进入档案管理-设置存取界面。

光标移到测试结果处时也可用F键直接选择档案管理-设置存
取界面或档案管理-结果存取界面。

四、仪表设置
用光标移动键将光标移到仪表设置处，按ENTER键进入仪表设置界面，用于设置仪表的一些辅助参数。

光标移到仪表设置处时也可用F键直接选择仪表设置界面内的子菜单或版本信息界面。

连接PC 机，用光标移动键将光标移到PC机连接处按ENTER键或F1键关闭连接PC机。

五、功能
按 F2键打开连接PC机功能，液晶显示器的状态显示区同时显示品软件升级用光标移动键将光标移到软件升级处，按ENTERF1键进入仪表内部软件升级功能说明界面。

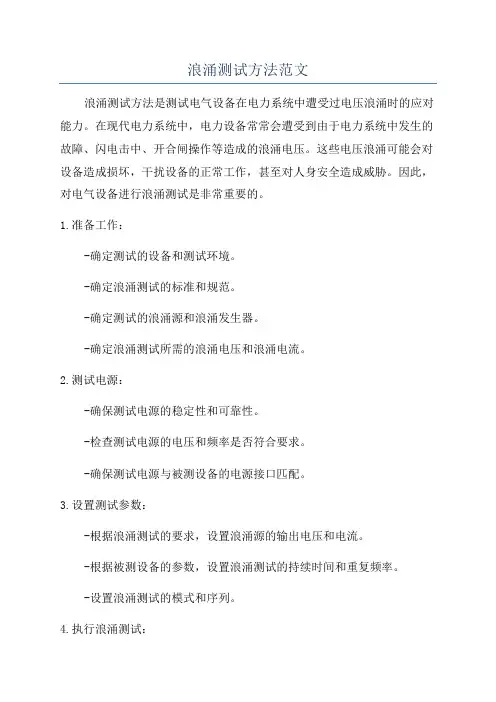

浪涌测试方法范文浪涌测试方法是测试电气设备在电力系统中遭受过电压浪涌时的应对能力。

在现代电力系统中，电力设备常常会遭受到由于电力系统中发生的故障、闪电击中、开合闸操作等造成的浪涌电压。

这些电压浪涌可能会对设备造成损坏，干扰设备的正常工作，甚至对人身安全造成威胁。

因此，对电气设备进行浪涌测试是非常重要的。

1.准备工作：-确定测试的设备和测试环境。

-确定浪涌测试的标准和规范。

-确定测试的浪涌源和浪涌发生器。

-确定浪涌测试所需的浪涌电压和浪涌电流。

2.测试电源：-确保测试电源的稳定性和可靠性。

-检查测试电源的电压和频率是否符合要求。

-确保测试电源与被测设备的电源接口匹配。

3.设置测试参数：-根据浪涌测试的要求，设置浪涌源的输出电压和电流。

-根据被测设备的参数，设置浪涌测试的持续时间和重复频率。

-设置浪涌测试的模式和序列。

4.执行浪涌测试：-将浪涌源和被测设备连接正确。

-启动浪涌源并开始执行浪涌测试。

-监测浪涌源的输出电压和电流。

-监测被测设备的电压和电流响应。

5.数据收集：-使用高速数据采集设备采集浪涌源和被测设备的电压、电流波形数据。

-确保数据采集设备具有足够的采样率和分辨率。

-确保数据采集设备与浪涌源和被测设备之间的连接正确。

6.数据分析和报告：-使用数据分析软件对采集到的波形数据进行处理和分析。

-分析浪涌源和被测设备的响应特性，并对测试结果进行评估。

-根据测试结果生成测试报告，包括浪涌源和被测设备的参数、测试条件和测试结果等。

总结起来，浪涌测试方法主要涉及浪涌源和浪涌发生器的选择、测试参数的设置、浪涌测试的执行、波形数据的采集与分析，以及最终的测试报告的生成。

通过浪涌测试可以评估电气设备在电力系统中遭受电压浪涌时的抗振能力，从而保证设备的可靠性和安全性。

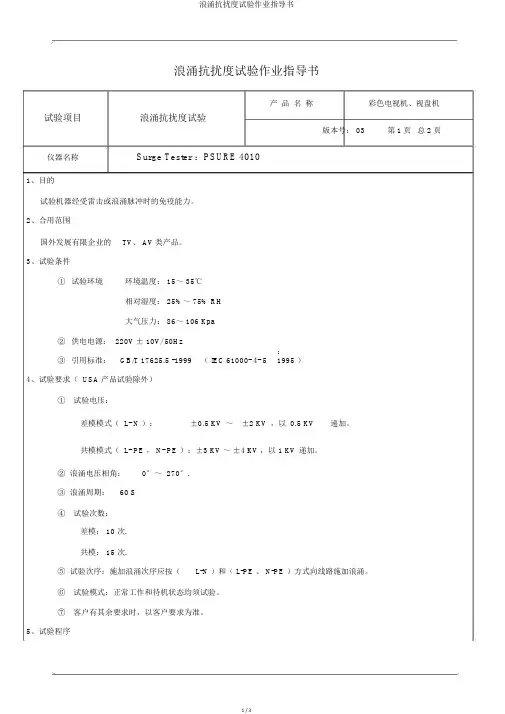

浪涌抗扰度试验作业指导书产品名称彩色电视机、视盘机试验项目浪涌抗扰度试验版本号： 03第1页总2页仪器名称Surge Tester ：PSURE 40101、目的试验机器经受雷击或浪涌脉冲时的免疫能力。

2、合用范围国外发展有限企业的TV、 AV类产品。

3、试验条件①试验环境环境温度： 15～ 35℃相对湿度： 25%～ 75% RH大气压力： 86～ 106 Kpa②供电电源： 220V ± 10V/ 50Hz③引用标准：GB/T 17625.5 -1999 （ IEC 61000- 4- 5 ：1995 ）4、试验要求（ USA 产品试验除外）① 试验电压：差模模式（ L- N ）：±0.5 KV～±2 KV，以0.5 KV递加。

共模模式（ L- PE ， N- PE ）：±3 KV ～±4 KV ，以 1 KV递加。

②浪涌电压相角：0°～ 270°.③浪涌周期：60 S④ 试验次数：差模： 10 次.共模： 15 次.⑤试验次序：施加浪涌次序应按（L-N ）和（ L-PE 、 N-PE ）方式向线路施加浪涌。

⑥ 试验模式：正常工作和待机状态均须试验。

⑦ 客户有其余要求时，以客户要求为准。

5、试验程序产品名称彩色电视机、视盘机试验项目浪涌抗扰度试验版本号： 03第2页总2页5.1 、连结仪器主电源和试验供电电源（若试验电压为110V 时，需接入电源变压器进行变换），同时连结被试验产品的电源至仪器的“Line Output ”端。

5.2 、翻开仪器主电源开关，按试验要求设置仪器的有关参数。

天线输入的地应与浪涌仪器的地相连结。

5.3 、确认全部的连结都正确，试验电压与被试验产品的电压一致。

按“Line ON/OFF ”键，使电压输出指示灯亮，表示有电压输出。

5.4 、翻开电视机电源，将电视机调谐至某个地点( 标准彩条、半彩条、P 卡图像 ) ，调理电视机图像至标准状态，音量调至适合地点；并同时确认电视机处于正常的工作状态，必需时检查、并记录存贮器数据。

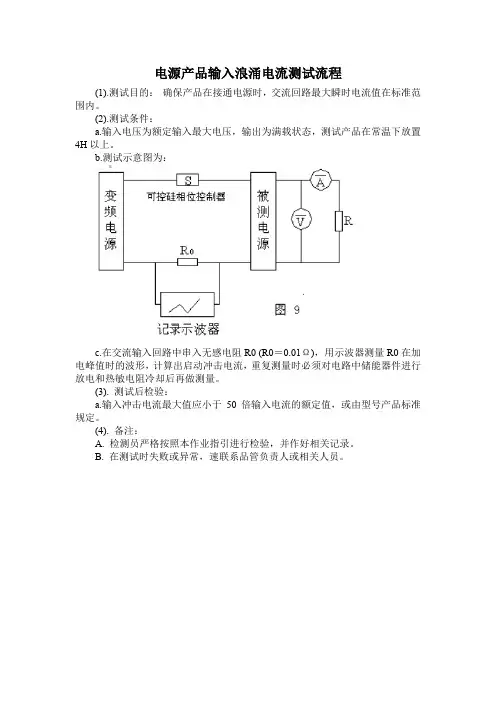

电源产品输入浪涌电流测试流程
(1).测试目的：确保产品在接通电源时，交流回路最大瞬时电流值在标准范围内。

(2).测试条件：
a.输入电压为额定输入最大电压，输出为满载状态，测试产品在常温下放置4H以上。

b.测试示意图为：
c.在交流输入回路中串入无感电阻R0 (R0＝0.01Ω)，用示波器测量R0在加电峰值时的波形，计算出启动冲击电流，重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。

(3). 测试后检验：
a.输入冲击电流最大值应小于50倍输入电流的额定值，或由型号产品标准规定。

(4). 备注：
A. 检测员严格按照本作业指引进行检验，并作好相关记录。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

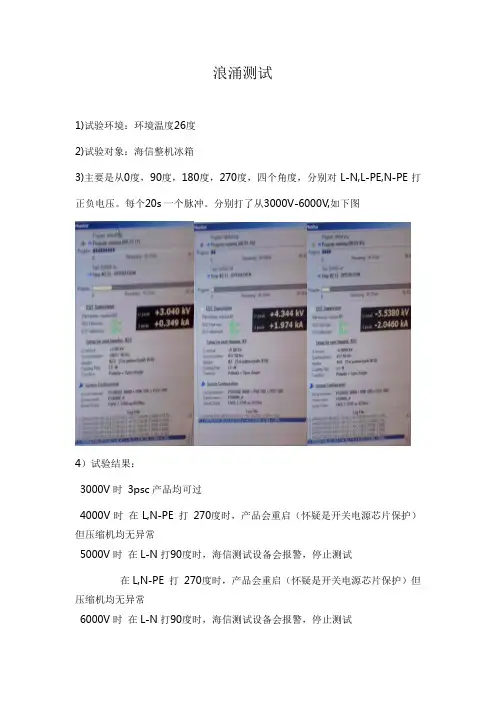

浪涌测试
1)试验环境：环境温度26度
2)试验对象：海信整机冰箱
3)主要是从0度，90度，180度，270度，四个角度，分别对L-N,L-PE,N-PE打正负电压。

每个20s一个脉冲。

分别打了从3000V-6000V,如下图
4）试验结果：
3000V时3psc产品均可过
4000V时在L,N-PE 打270度时，产品会重启（怀疑是开关电源芯片保护）但压缩机均无异常
5000V时在L-N打90度时，海信测试设备会报警，停止测试
在L,N-PE 打270度时，产品会重启（怀疑是开关电源芯片保护）但压缩机均无异常
6000V时在L-N打90度时，海信测试设备会报警，停止测试
在L,N-PE 打270度时，产品会重启（怀疑是开关电源芯片保护）但压缩机均无异常
结论：证明3psc样品可以承受4000V的浪涌电压（更高海信实验室设备不支持），还是不能排除更高浪涌电压，电流导致IGBT损坏的概率
备注：此产品单板在我公司和委外试验室，在25度环温条件，一直打到7000V浪涌均没有出现IGBT损坏现象。

ems61000-5a雷击浪涌测试作业指导书作业指导书1. 实验目的本实验旨在了解和掌握EMS61000-5a雷击浪涌测试的基本原理、测试过程和注意事项。

2. 实验器材和材料- EMS61000-5a测试仪- 测试样品/设备- 地线3. 实验步骤3.1 准备工作将EMS61000-5a测试仪正确接线，并保证仪器的接地良好。

3.2 设置测试参数根据测试要求，设置合适的测试参数，如测试电压、测试频率等。

确保测试参数符合标准要求。

3.3 连接测试设备将待测试的样品/设备连接到EMS61000-5a测试仪。

根据测试要求，确定正确的接线方式，如串联或并联等。

3.4 开始测试打开EMS61000-5a测试仪电源，根据测试参数要求，开始进行雷击浪涌测试。

测试过程中要注意观察测试仪器的显示结果，确保测试正常进行。

3.5 记录测试结果在测试过程中，记录每次测试的结果，包括测量数值、测试时间等信息。

如果有异常情况出现，要详细记录，并及时采取措施进行修复。

3.6 测试结束测试完成后，关闭EMS61000-5a测试仪电源，并断开测试设备的连接。

整理测试仪器和设备，并保存好测试结果和记录。

4. 注意事项4.1 安全操作在进行EMS61000-5a雷击浪涌测试时，注意安全操作。

确保测试仪器和测试设备的电源已断开，防止触电危险。

4.2 正确接线根据测试要求，确保正确接线，避免因接线错误导致测试结果的不准确。

4.3 观察测试仪器测试过程中，要时刻观察EMS61000-5a测试仪器的显示结果。

如果有异常情况出现，应暂停测试并进行检查，确保测试结果的准确性。

4.4 记录测试结果在测试过程中，及时、准确地记录每次测试的结果，包括测量数值、测试时间等信息。

记录要详细、清晰，便于后续分析和比对。

4.5 整理存档测试完成后，整理测试仪器和设备，并保存好测试结果和记录。

合理存档，便于后续查阅和分析。

以上为EMS61000-5a雷击浪涌测试的作业指导书，希望能对你的实验有所帮助。

浪涌测试的要求和方法1 信号(通信)接口浪涌测试 1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。

指标要求：对电话端口的浪涌测试分为类型A，和类型B两1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。

指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。

(1) 类型A(Class A)a) 波形。

差模干扰：电压波：10/560，电流波：10/560。

共模干扰：电压波：10/160，电流波：10/160。

b) 测试等级：差模：电压最小800V，电流最小100A。

共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ；tip-1 ——ring-1；对于单项通信的4线制电缆，tip——ring-1, ring——tip-1。

共模：tip-ring和tip-1——ring-1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。

d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。

如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。

e) 判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。

对安全电路进行修复后，设备性能和功能恢复正常。

(2) 类型B (class B)a) 波形。

差模：电压波：9/720，电流波：5/320。

共模：电压波：9/720，电流波：5/320。

b) 测试等级：差模：电压最小1000V，电流最小25A。

声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。

二、本报告仅对试验样品负责。

三、此测试报告应该公司专用章，否则该报告无效。

四、对报告若有异议，应及时向本公司提出。

五、报告无校对、审核、批准、确认签字无效。

一、试验名称浪涌（冲击）抗扰度测试二、试验依据测试标准：GB/T 17626.5-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作三、试验目的XXXX产品浪涌（冲击）抗扰度性能测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：15～35℃相对湿度：10％～75％大气压力：86kPa～106kPa群脉冲参数电压：±2.0KV频率：60s一次，共10次2、浪涌（冲击）测试方法及步骤（1）连线方式说明：XXXX测试板由12V锂电池电源供电，电池正和电池负接入群脉冲发生器，群脉冲发生器把经过耦合后的电源信号对XXXX测试板进行供电。

（2）连线示意图：如下图所示（3）测试步骤a、打开L-N测试程序b、接通群脉冲输入和输出电压：点击EUTc、运行：点击RUN，观察指示灯状态七、试验结果（试验数据）1、1#浪涌（冲击）试验数据（2）PE和外壳相连2、2#浪涌（冲击）测试数据记录六、试验结论1、测试结果：（1）1#测试结果（2）2#测试结果2、测试结果分析及整改意见九、附件(视频或图片)测试时间评估：每一个产品测试程序时间40-60分钟测试台平台现场照片整体现场图片：线束现场图片：测试不通过测试显示屏照片：产权所有未经许可不得翻印报告中的全部和部分内容。

目录一、浪涌定义 (2)二、浪涌产生原因 (2)1、外部雷电电涌过电压 (2)2、内部操作电涌过电压 (3)三、浪涌实验标准 (3)1、国内标准：GB/T17626.5-2008《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (3)四、测试波形 (3)1、国内标准：GB/T 22840-2008 工业机械电气设备浪涌抗扰度试验规范介绍 (3)2、国际标准：IEC61000-4-5 EMC雷击浪涌规范 (5)五、测试等级 (5)1、试验优先使用等级 (6)2、按安装情况对实验等级的选择 (6)六、测试坏境与方法 (6)1、实验框图 (6)2、测试方法 (7)七、试验结果 (7)浪涌测试规范一、浪涌定义浪涌（electrical surge），顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。

二、浪涌产生原因供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。

1、外部雷电电涌过电压雷击引起的电涌危害最大，在雷击放电时，以雷击为中心1.5~2KM范围内，都可能产生危险的过电压。

雷击引起（外部）电涌的特点是单相脉冲型，能量巨大。

外部电涌的电压在几微秒内可从几百伏快速升高至20000V，可以传输相当长的距离。

按ANSI/IEEEC62.41-1991说明，瞬间电涌可高达20000V，瞬间电流可达10000A。

主要有以下几种形式：（1）感应雷击电涌过电压：雷击闪电产生的高速变化的电磁场，闪电辐射的电场作用于导体，感应很高的过电压，这类过电压具有很陡的前沿并快速衰减。

（2）直接雷击电涌过电压：直接落雷在电网上，由于瞬间能量巨大，破坏力超强，还没有一种设备能对直接落雷进行保护。

（3）雷击传导电涌过电压：由远处的架空线传导而来，由于接于电力网的设备对过电压有不同的抑制能力，因此传导过电压能量随线路的延长而减弱。

（4）振荡电涌过电压：动力线等效一个电感，并于大地及临近金属物体间存在分布电容，构成并联谐振回路，在TT、TN供电系统，当出现单相接地故障的瞬间，由于高频率的成分出现谐振，在线路上产生很高过电压，主要损坏二次仪表。

浪涌测试1.0 目的1.1 此测试是为保证产品符合EMC / 89 / 336要求的EMC指标。

1.2 以下操作指导是适用于所有产品的一般操作程序。

如客户有特殊要求，应在报告中注明指标。

2.0 责任2.1 如有需要，QE部有责任修订此程序。

3.0 目标3.1 此测试的目标是为保证待测机在由过量电压引起的单向电涌充电条件下仍能正常工作。

此过量电压由电流转换和减轻浪涌引起。

4.0 说明4.1 此测试是模仿通过主终端、电话线和无线电通讯仪器中的地线的过量电压干扰。

此类干扰通常产生于对外部电路或电线系统的直接或非直接雷击，从而引起大量电压信号对电路的注入。

5.0 测试仪器5.1 浪涌发生器 - Haefely P Surge6.15.2 耦合 / 去耦合网络5.3 混合网络 1.2 / 50µS.5.4 U网络10 / 560µS - 10 / 160µS.5.5 U网络10 / 700µS.6.0 测试装置6.1 将浪涌发生器和网络放置在一个地参考水平面上，将电源耦合过滤器16.1放在浪涌发生器上部。

去耦合机DECIA和数据线耦合网络IP 6.2堆放在参考面上，靠近浪涌发生电源+ 浪涌输出图1 : 火牛浪涌测试绝缘体电源线图2：电话线浪涌测试6.2 浪涌测试火牛，仪器断开电源，将PHV30.2卡(1.2 / 50 µS)安装于浪涌发生器中。

高压探头与耦合过滤器连接（如图1）。

6.3 测试电话线，仪器断开电源，应将PHV29卡（10 / 560µS）安装于浪涌发生器中，按照图2连接高压探头与耦合网络。

6.4 在测试过程中,辅助仪器（电源和电馈桥）必须始终通过去耦合网络与EUT连接。

7.0 测试程序7.1 EUT必须在指定的操作和气温条件下进行测试。

7.2 测试前必须正确安装测试仪器，挑选正确的时间卡。

7.3 开启浪涌发生器和有关的耦合网络。

浪涌发生器自动显示预编程序菜单。
