2017届上海市徐汇区初三物理二模卷(含答案)

中考物理模拟试卷一、选择题1．如图所示，对于图中所述的物理过程，下列分析正确的是（）A．图甲，瓶子内的空气推动塞子跳起时，空气的内能增大B．图乙，试管内的水蒸汽推动塞子冲出时，水蒸气的内能减少C．图丙，汽缸内的气体推动活塞向下运动时，气体的内能增大D．图丁，小蒸汽轮机利用机械能转化成内能来工作的【答案】B【解析】A．图甲，瓶子内的空气推动塞子跳起时，空气的内能减小，故A错误；B．图乙，试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故B正确；C．图丙，汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故C错误；D．图丁，小蒸汽轮机利用内能转化成机械能来工作的，故D错误；故选B。

【点睛】(1)根据温度与内能的关系和做功可以改变物体的内能角度分析解答问题；(2)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。

2．2019年1月21日晚，我们能观赏到精彩的月全食，看到“超级红月亮”．下列光现象与月全食形成原因相同的是A．镜中“风景”B．杯中“断笔”C．墙上“孔雀”D．湖面“月影”【答案】C【解析】当太阳、地球、月球三者恰好或几乎在同一条直线上时，地球在太阳和月球之间，由于光的直线传播，地球挡住了太阳光，从而形成了月食，即月食是由光的直线传播形成的。

A. 镜中“风景”属于平面镜成像，是由于光的反射形成的，故错误；B. 看到水中筷子被“折断”，是光的折射形成的，故错误；C. 墙上“孔雀”属于手影，手影时由于光沿直线传播形成的，故正确；D. 湖面“月影”属于平面镜成像，是由于光的反射形成的，故错误。

3．用你学过的物理知识判断下面说法正确的是A．声音的传播速度大小为340km/sB．一节干电池的电压为2VC．太阳光在空气中传播速度约为3×108m/sD．人体的正常体温是30℃【答案】C【解析】A、声音在15℃空气的传播速度约为340m/s，在不同介质中的速度不同，故A错误；B、一节干电池的电压为1.5V，一节蓄电池的电压为2V，故B错误：C、光在真空中的传播速度为3×108m/s，在空气中的传播速度接近此数值，故C正确；D、人体正常体温在37℃左右，故D错误。

动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。

B ．电压表V 的示数变大。

C ．电流表A 2示数与电流表A 1示数之差变小。

D ．电压表V 示数与电流表A 1示数的乘积变大。

崇明：8．在图4所示的电路中，电源电压不变，电键闭合。

当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。

当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。

当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。

已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。

其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。

上海市徐汇区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2017·江苏模拟) 关于对考场内一些物理量的估测，下列数据最接近实际的是（）A . 课桌高度约为80 cmB . 考场内的气温约为50 ℃C . 一份理化试卷的质量约为80 gD . 一块橡皮从课桌掉到地上所用时间约为5 s2. （2分）(2017·寿光模拟) 在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A . 电流表A、电压表V1示数都减小，电压表V2示数增大B . 电流表A、电压表V1示数都变大，电压表V2示数变小C . 电流表A的示数减小，两电压表示数不变D . 三个电表的示数都不变3. （2分）下列关于热现象的说法中错误的是（）A . 下雪不冷化雪冷B . 蒸发在任何温度下都能发生C . 所有气体在温度降到足够低时都可以液化D . 寒冷的冬天玻璃窗上的冰花是凝固现象4. （2分）(2018·遂宁) 如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1 ．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（）A .B .C .D .5. （2分） (2018九上·宜兴月考) 如图右所示，电源电压保持不变，先闭合开关S1 ，电压示数为U1；再闭合开关S2 ，电压表示数为U2。

电阻R1、R2的阻值之比为（）A . U1:U2B . U2:U1C . U2:(U2-U1)D . U1:(U2-U1)6. （2分） (2015八上·忻州期末) 下列有关物态变化的说法，正确的是（）A . 寒冷的冬天，人口中呼出的“白气”是水汽化的水蒸气B . 夏天用电风扇对着人扇风，人感到凉爽是因为扇风降低了室内的气温C . 深秋时常出现“结霜”现象，结的“霜”是水凝固形成的D . 初春冰雪消融是冰吸热熔化7. （2分）下列关于光现象的说法中，正确的是（）A . 雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走“较暗”的地面．这是因为光在水面发生镜面反射B . 一束光线垂直水面照射，其入射角为90°，反射角也为90°C . 人在照镜子时总是愿意靠近镜面，因为人离平面镜越近所成的人像越大D . 光的反射现象中光路可逆，而在折射现象中光路不可逆8. （2分）(2020·大兴模拟) 关于家庭电路和安全用电，下列说法中正确的是（）A . 用铜丝代替空气开关B . 用湿抹布擦拭电源开关C . 家庭电路着火时首先要用水浇灭起火点D . 把电灯的开关接在火线上9. （2分） (2018九上·青岛期末) 通电螺旋管旁的小磁针静止如图所示，判断正确的是（）A . 螺旋管a端为N极，电源c端为正极B . 螺旋管a端为S极，电源c端为负极C . 螺旋管a端为N极，电源c端为负极D . 螺旋管a端为S极，电源c端为正极10. （2分） (2017九上·宜兴月考) 用弹簧测力计沿水平方向两次拉着同一物体在同一水平面上运动，运动的s﹣t图象如图所示．其对应的弹簧测力计示数分别为F1、F2 ，相同时间内所做的功分别为W1、W2 ，则它们的关系正确的是（）A . F1>F2 W1>W2B . F1>F2 W1=W2C . F1=F2 W1>W2D . F1=F2 W1=W211. （2分） (2020八下·西安期末) 留心周围的生活情景，你会时刻从中感受到物理知识的无穷魅力。

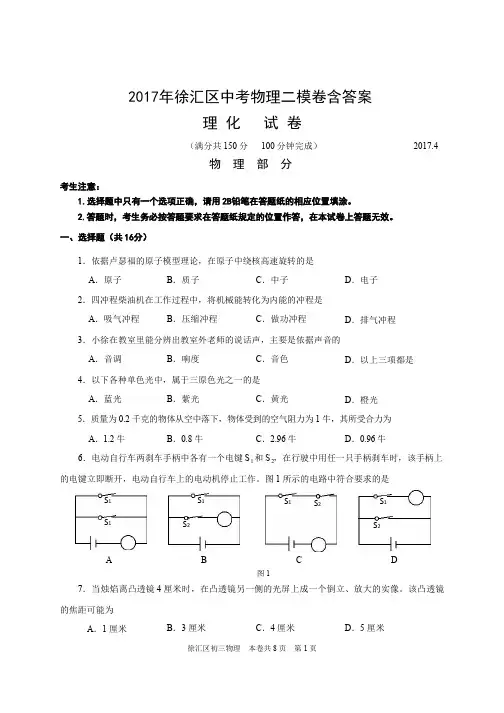

2017年徐汇区中考物理二模卷含答案理化试卷考生注意：1. 选择题中只有一个选项正确.请用2B 铅笔在答题纸的相应位置填涂。

2. 答题时.考生务必按答题要求在答题纸规定的位置作答.在本试卷上答题无效。

一、选择题（共16分）1. 依据卢瑟福的原子模型理论.在原子中绕核高速旋转的是2. 四冲程柴油机在工作过程中.将机械能转化为内能的冲程是3. 小徐在教室里能分辨出教室外老师的说话声.主要是依据声音的4. 以下各种单色光中.属于三原色光之一的是5. 质量为0.2千克的物体从空中落下.物体受到的空气阻力为1牛.其所受合力为6. 电动自行车两刹车手柄中各有一个电键£和S,・在行驶中用任一只手柄刹车时.该手柄上的电7. 当烛焰离凸透镜4厘米时.在凸透镜另一侧的光屏上成一个倒立、放大的实像。

该凸透镜的 焦距可能为（满分共150分100分钟完成） 部分2017.4A.原子B.质子C.中子D.电子A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程A. 首调B .响度 C.音色 D.以上三项都是A.蓝光B.紫光C.黄光D.橙光B. 0.8 牛C. 2.96牛D. 0.96 牛键立即断开.电动自行车上的电动机停止工作。

图1所示的电路中符合要求的是图18. 如图2所示.甲、乙两个均匀实心正方体放在水平地面上.它们对水平地面的压强相等。

若分 别沿水平方向截去体积相等的部分后.它们剩余部分对地面的压强分别为P 甲、P 乙.则二、填空题（共24分） 9.最早测出大气压强值的科学家是 （1）；家庭电路中.电灯与电视机之间是（2）连接（选填“串联”或“并联” ）o 标有“220V 500W”字样的电饭锅.正常工作1小时.耗电（3）度。

10. 如图3所示.撑杆跳运动员向上跃起的过程中•撑杆弯曲表明力可以改变物体的（4） ；运 动员下落过程中动能（5）（选填“增大”、“不变”或“减小”）；以地面为参照物.运动员是 （6） 的（选填“运动”或“静止” ）o 11.质量为10千克的物体受到的重力大小为（7） 牛、方向 （8） .若该物体的体积为5X 10-3米.浸没在水中时受到的浮力大小为 （9） 牛。

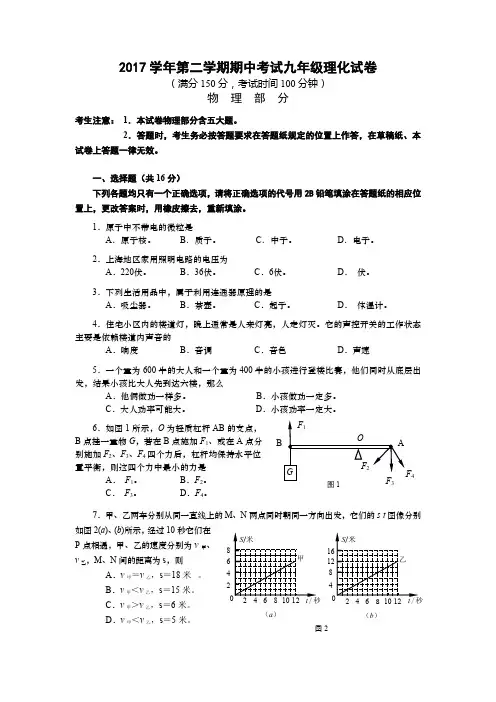

2017学年第二学期期中考试九年级理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子中不带电的微粒是A．原子核。

B．质子。

C．中子。

D．电子。

2．上海地区家用照明电路的电压为A．220伏。

B．36伏。

C．6伏。

D．伏。

3．下列生活用品中，属于利用连通器原理的是A．吸尘器。

B．茶壶。

C．起子。

D．体温计。

4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。

它的声控开关的工作状态主要是依赖楼道内声音的A．响度B．音调C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么A．他俩做功一样多。

B．小孩做功一定多。

C．大人功率可能大。

D．小孩功率一定大。

6．如图1所示，O为轻质杠杆AB的支点，B点挂一重物G，若在B点施加F1、或在A点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是A．F1。

B．F2。

C．F3。

D．F4。

7．甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s-t图像分别如图2(a)、(b)所示，经过10秒它们在P点相遇，甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则A．v甲＝v乙，s＝18米。

B．v甲＜v乙，s＝15米。

C．v甲＞v乙，s＝6米。

D．v甲＜v乙，s＝5米。

6284（a）48图2（b）4B8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

凸透镜成像实验宝山：24．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

相同；不同；发光物和凸透镜；光屏上的像。

奉贤：24．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

24、同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；85黄浦：24. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

24. 高度；远离透镜；放大；小于嘉定：6．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）BA．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小普陀：6．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）B A．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像青浦：7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）BA．8厘米 B．10厘米C．12厘米 D．16厘米松江：24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

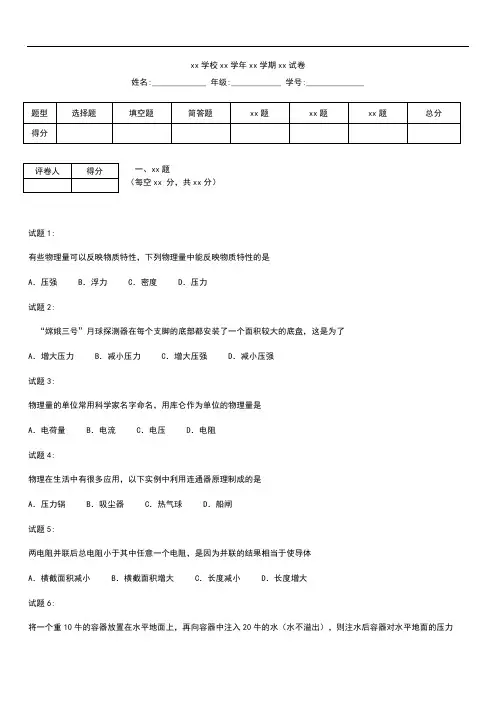

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________一、xx 题（每空xx 分，共xx 分）试题1:有些物理量可以反映物质特性，下列物理量中能反映物质特性的是 A ．压强 B ．浮力 C ．密度 D ．压力 试题2:“嫦娥三号”月球探测器在每个支脚的底部都安装了一个面积较大的底盘，这是为了 A ．增大压力 B ．减小压力C ．增大压强D ．减小压强 试题3:物理量的单位常用科学家名字命名，用库仑作为单位的物理量是 A ．电荷量 B ．电流 C ．电压 D ．电阻 试题4:物理在生活中有很多应用，以下实例中利用连通器原理制成的是 A ．压力锅 B ．吸尘器 C ．热气球 D ．船闸 试题5:两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体 A ．横截面积减小 B ．横截面积增大 C ．长度减小 D ．长度增大 试题6:将一个重10牛的容器放置在水平地面上，再向容器中注入20牛的水（水不溢出），则注水后容器对水平地面的压力A．一定为20牛 B．一定为30牛C．可能为25牛 D．可能大于30牛试题7:用铝、铁、铜和铅（已知ρ铅＞ρ铜＞ρ铁＞ρ铝）分别制成体积相等的实心物块，其中质量最大的是A．铝块B．铁块 C．铜块 D．铅块试题8:自动电压力锅当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时电键S过压自动断开，温度过高时电键S过热自动断开。

图1中反映了压力锅内部电路的是试题9:在图2所示的电路中，电源电压保持不变，电键S闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是A．变阻器R1短路 B．变阻器R1断路 C．电阻R2短路 D．电阻R2断路试题10:如图3所示，放在水平地面上的均匀实心正方体甲、乙对地面的压强相等。

现将两物体均沿水平方向切去一部分，则A．若切去相等质量，甲被切去的厚度一定小于乙B．若切去相等质量，甲被切去的厚度可能小于乙C．若切去相等体积，甲对地面的压强一定小于乙D．若切去相等体积，甲对地面的压强可能小于乙试题11:一节新的干电池的电压为__________伏，教室里电风扇正常工作时的电压为__________伏，每个电风扇之间是__________（选填“串联”或“并联”）连接的。

2017学年第二学期期中考试九年级理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子中不带电的微粒是A．原子核。

B．质子。

C．中子。

D．电子。

2．上海地区家用照明电路的电压为A．220伏。

B．36伏。

C．6伏。

D．伏。

3．下列生活用品中，属于利用连通器原理的是A．吸尘器。

B．茶壶。

C．起子。

D．体温计。

4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。

它的声控开关的工作状态主要是依赖楼道内声音的A．响度B．音调C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么A．他俩做功一样多。

B．小孩做功一定多。

C．大人功率可能大。

D．小孩功率一定大。

6．如图1所示，O为轻质杠杆AB的支点，B点挂一重物G，若在B点施加F1、或在A点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是A．F1。

B．F2。

C．F3。

D．F4。

7．甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s-t图像分别如图2(a)、(b)所示，经过10秒它们在P点相遇，甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则A．v甲＝v乙，s＝18米。

B．v甲＜v乙，s＝15米。

C．v甲＞v乙，s＝6米。

D．v甲＜v乙，s＝5米。

6284（a）48图2（b）4B8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）15．（19）R 1； （20）短路。

崇明：14．在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。

（1）电路中的故障可能是（16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。

14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。

（2）R 1断路。

奉贤：7．如图3 所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。

若故障只发生在电阻R 1、R 2 上，则（ ）B图7 R 2A 2 AR 1 S A 1V⒆ ⒇A ．只有R 1 断路B ．只有R 2 断路C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。

当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。

闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。

2017学年第二学期徐汇区学习能力诊断卷初三理化 试卷 2018.4（满分共150分 100分钟完成）物 理 部 分考生注意：1.选择题中只有一个选项正确，请用2B 铅笔在答题纸的相应位置填涂。

2.答题时，考生务必按答题要求在答题纸规定的位置作答，在本试卷上答题无效。

一、选择题（共16分）1．在原子核中，不带电的粒子是A ．质子B ．电子C ．中子D ．原子 2．以下各种单色光中，属于三原色光之一的是A ．蓝光B ．橙光C ．黄光D ．紫光 3．发现电流磁效应的科学家是A ．牛顿B ．奥斯特C ．库仑D ．欧姆4．冬运会的冰壶运动中，冰壶在运动员不断摩擦冰面的过程中前进，其惯性 A ．变大 B ．不变 C ．先变大后不变 D ．先变大后变小5．质量和初温都相同的铁块和一杯水，吸收相等热量后，把铁块投入这杯水中，已知c 铁<c 水，则 A ．热量由水传给铁块 B ．水和铁块之间没有热传递 C ．热量由铁块传给水 D ．条件不足，无法判断6．甲、乙两物体同向做匀速直线运动，图1所示是它们的s -t 图像，观察者位于P 处，t ＝0时乙物体经过P 处，t ＝2秒时甲物体也经过P 处，则甲从经过P 处到追上乙所用时间t 甲和通过的路程s 为A ．t 甲=3秒，s =15米B ．t 甲=3秒，s =25米C ．t 甲=5秒，s =15米D ．t 甲=5秒，s =25米7．甲、乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，密度的大小关系为ρ甲>ρ乙。

若分别沿水平方向截去一部分，使剩下的高度相同，它们剩余部分质量为m甲、m乙，对地面压力的变化量的大小为ΔF甲、ΔF乙，则A ．m 甲>m 乙，ΔF 甲>ΔF 乙B ．m 甲>m 乙，ΔF 甲<ΔF乙 C ．m甲<m乙，ΔF甲>ΔF乙D ．m甲<m乙，ΔF甲<ΔF乙图1图3图28．在图2所示的电路中，电源电压保持不变，电键S 断开。

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。

闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。

⑴求电阻R 1的阻值。

⑵求电阻R 2消耗的电功率P 2。

⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。

若不存在这种可能，请说明理由。

⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。

故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。

（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。

中考物理模拟试卷一、选择题1．在生产和生活中，人们常把密度作为选材的考虑因素之一．下面的选材主要从密度角度考虑的是 A ．用塑料作为插座外壳的材料B ．用钨作为白炽灯泡灯丝的材料C ．用铝合金作为制作飞机的材料D ．用水作为楼房中“暖气”的介质【答案】C【解析】根据题中“下面的选材主要从密度角度考虑的是”可知，本题考查密度的应用．根据相同体积时，物质的密度越小，质量越小进行分析判断．【详解】A ．用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，故A 不符合题意；B ．钨丝做灯丝是利用钨丝的熔点比较高的性质，故B 不符合题意；C ．铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，故C 符合题意；D ．因为水的比热容大，相同质量的水和其他物质比较，降低相同的温度，水放出的热量多，所以用水作为楼房中“暖气”的介质，故D 不符合题意．2．如图是我国自主设计制作的隐形战机歼20飞行时的情境，下列说法中正确的是A ．战机高速“穿云破雾”是以驾驶员为参照物B ．战机在空中沿直线匀速飞行时，机械能不变C ．战机表面涂有可反射电磁波的物质D ．战机采用密度小的钛合金材料制造，可以减小质量【答案】D【解析】A ．歼20高速“穿云破雾”是以云雾为参照物，其相对位置有变化，故A 错误；B ．战机在空中沿直线匀速飞行时，动能不变，但没有说明高度的变化，不能说明重力势能是否变化，即不能判断机械能是否变化，故B 错误；C ．隐形飞机的原理是：通过降低飞机的声、光、电等可探测特征量，使雷达等防空探测器无法早期发现，所以隐形飞机可能在机身表面涂有高效吸收电磁波的物质，使用吸收雷达电磁波材料，在雷达屏幕上显示的反射信息很小、很弱，很难被发现，故C 错误；D ．战机采用密度小的钛合金材料，由m V ρ= 知道，同体积的情况下，可以减小质量，故D 正确。

3．如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是（）A ．三个容器对水平桌面的压力相等B ．三个容器中，丙容器对水平桌面的压力最大C ．如果向乙容器中加入盐水，木块受到的浮力变大D ．如果向丙容器中加入酒精，小球受到的浮力不变【答案】A【解析】AB ．依据阿基米德原理，物体所受浮力等于排开水所受的重力，把木块和小球都换成等质量的水，则三者装的水一样多。

2017年上海市徐汇区中考物理模拟测试卷一、单项选择题（共10小题，每小题2分，满分20分）1．首先测出大气压强值的科学家是（）A．阿基米德B．帕斯卡C．托里拆利D．伽利略2．冰融化成水后，不变的物理量是（）A．密度B．体积C．质量D．比热3．下列器材或装置中，利用连通器原理工作的是（）A．喷水枪B．船闸C．饮水机D．密度计4．公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（）A．B．C．D．5．将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（）A．甲液体中密度计受到的浮力大B．乙液体密度大C．乙液体中密度计受到的浮力大D．甲液体密度大6．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多7．如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A浸在水中，物块A处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是（）A．物块A受到的浮力等于10牛B．水对容器底部压力增加量等于10牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加量小于10牛8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）A．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．D、断开电键S29．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路10．如图所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上，若：①先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变化量为△F1；②先向A中倒入体积为V的水，再将B放入A容器底部（未紧密接触），此时水对容器底部的压力变化量为△F2，则（）A．△F1一定等于△F2B．△F1一定大于△F2C．△F1可能小于△F2D．△F1可能等于△F2二、填空题（满分26）11．教室里的投影仪和日光灯是的（选填“串联”或“并联”）；日光灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作6小时，耗电度，将教室里一部分用电器关掉，干路上通过的电流将（选填“变大”、“变小”或“不变”）．12．酒精的密度为0.8×103千克/米3，表示每立方米为0.8×103千克，其单位读作，一只杯子最多可盛质量为0.2千克的水，它一定盛下质量为0.2千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水时，对杯子底部得压强较大（选填“酒精”或“水”）．13．某导体5秒内通过横截面积的电荷量为2库，电流做功12焦，通过导体的电流为安，导体两端的电压为伏，当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷量为库，此时导体的电阻为欧．14．我国家庭电路的电压为伏，如图所示的设备为USB集线器的一种，表是它的参数，从表中可以直到该集线器使用时的输入电压为100﹣240伏，它的插头（选填“能”或“不能”）直接插在家庭电路的插座上，它使用后可以连接多个USB设备，则这些接口的连接方式为，这些接口的工作电压为伏．15．如图所示，甲、乙两圆柱体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为h ，若两个圆柱体剩余部分对地面的压力相等，则甲、乙截去部分的质量△m 甲 △m 乙，圆柱体对地面压强变化量△P 甲 △P 乙．（均选填“大于”、“等于”或“小于”）．16．在如图所示的电路中，电源电压保持不变，闭合电键S ，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V 示数与电流表A 1示数的比值；③电压表示数V 与电流表A 示数的乘积；④电流表A 1示数与A 示数的比值；⑤电压表示数V 与电流表A 示数的比值．当滑动变阻器R 1的滑片P 向右移动时，变大的是 ；变小的是 ．（均选填相关数据的序号）17．2016年10月19日，神舟十一号飞船与天宫二号空间实验室成功实现自动交会对接，再次引发了中学生的科研热情．某校兴趣小组的同学制作“孔明灯”，他们将一个薄塑料袋开口向下，并在开口端安装一个很轻的框架，框架上固定一些燃料，燃料点燃后，当灯笼内的空气被加热到一定温度时，灯笼就能腾空而起，如图所示．该“孔明灯”的体积大约为0.02米3，总质量约为6克，环境气温为20℃．下表给出了空气密度与温度的对应关系及相应温度下“孔明灯”内空气重力的大小．请依据表中的相关数据回答问题：①在环境气温下，空气的密度为千克/米3．②空气密度随温度的变化关系是．③灯内空气的温度至少要达到℃，孔明灯才能起飞（忽略燃料质量的变化）．三、作图题（满分8分）18．重为5牛的物体静置在水平面上，请在如图中用力的图示法画出重物对地面的压力．19．请在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电键S闭合后，两盏小灯L1、L2都能发光，电流表只测量通过灯L2的电流．20．在如图所示中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后：（a）电流方向如图所示；（b）向右移动滑动变阻器R的滑片P，灯变暗，电压表的示数变大．四、计算题（满分26分）21．体积为3×103米3的物体浸没在水中，求物体受到的浮力．22．在如图所示的电路中，定值电阻R2阻值为10欧，电源电压为3伏且保持不变，当电键S闭合后，干路中的电流为1安，求：①通过电阻R2的电流；②电路消耗的总电功率．23．一个底面积为2×10﹣2米2的轻质薄壁圆柱形容器放在水平桌面中央，内盛有0.1米深的水，求：①水对容器底部的压强；②水的质量m1；③继续加入一定量的水，容器对桌面的压强为P1，再将一个物块放入水中（无水溢出），当物块自然静止时，水对容器底的压强变为P2，容器对桌面的压强变为P3．i）若该物块自然静止时未浸没在水中，则该物块的密度的取值范围是ρ物＜千克/米3．（写出具体数值）ii）若该物块自然静止时浸没在水中，请用字母表示该物块的密度ρ物．24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．五、实验题（满分23分）25．如图1所示仪器是实验室用来测物体的仪器，实验时砝码应放入盘，如图2所示的实验的装置可以用来证明的存在，图3所示的实验装置的名称为，它是根据原理制成的实验仪器．26．小佳做“验证阿基米德原理”实验，实验情景如图（a）（b）（c）所示，请填写空格处的内容，①由图（a）（b）（c）中弹簧测力计示数可知，物体受到的浮力为牛；②由图（b）中量筒内水面位置可知，水的体积为厘米3；③由图（b）（c）中量筒内水面位置可知，物体排开水的体积为厘米3；④根据小佳同学测量的实验数据，在误差范围内，经运算、比较可得到的结论是：．27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻时，精确到0.1欧）．28．为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图所示，他们设法使柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B、C重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．表一柱体A H=0.4米S=0.01米22表二柱体B H=0.3米S=0.05米表三柱体C H=0.2米S=0.06米2①分析比较实验序号数据中p和h的关系及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号4、5与17、18数据中的p和h的数据及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，．③进一步分析比较表一、表二和表三中的实验数据及相关条件，可得出初步结论：分析比较实验序号的数据及相关条件，可得出的初步结论是：．分析比较实验序号的数量及相关条件，可得出的初步结论是：．。
