钢结构钢材质量检查及外观质量检验批质量验收记录表

钢结构（钢构件焊接）检验批质量验收记录编号：钢结构（栓钉）检验批质量验收记录紧固件连接检验批质量验收记录高强度螺栓连接检验批质量验收记录钢零部件加工检验批质量验收记录钢构件组装检验批质量验收记录钢构件预拼装检验批质量验收记录单层钢结构安装检验批质量验收记录多层及高层结构安装检验批质量验收记录单位（子单位）XXX 钢结构工程 分部（子分 主体结构/钢 分项工程名称 多层及高层钢结构 施工依据 《钢结构工程施工规范》验收依据 《钢结构工程施工质量验收规范》压型金属板检验批质量验收记录单位（子单位）工程名称 施工单位 XXX 钢结构工程 XXX 有限公司 分包单位 分部（子分 部）工程名称项目负责人 分包单位项 目负责人 主体结构/ 钢结构 XXX施工依据 分项工程名称 检验批容量 检验批部位压型金属板工程370件 二层验收项目 设计要求及规范规定 最小/实际抽样数量 检杳记录检查结果1 压型金属板进场 第4.9.1条、 第4.9.2条 全/ 质量证明文件齐全，检验合格2 固定支架、紧固件及其他材料进场第4.9.3条、 第4.9.4条//3 压型金属板基板裂纹 第12.2.1条 / /4压型金属板涂层缺陷第12.2.2条 //5压型金属板等现场安装 第12.3.1条、第12.3.2条、 第12.3.3条 37/37抽查37处，合格37处6 压型金属板搭接 第12.3.4条 37/37 抽查37处，合格37处7 楼承板端部锚固 第12.3.5条 37/37 抽查37处，合格37处8 楼承板侧向搭接 第12.3.6条 37/37抽查37处，合格37处9 压型金属板造型 第12.3.7条 / /10 固定支架安装 第12.4.1条 //11 连接构造 第12.5.1条 37/37 抽查37处，合格37处12 搭接及节点 第12.5.2条 37/37抽查37处，合格37处13 防雨及排水构造 第12.6.1条 / /14抗风揭性能检测 第12.6.2条 / /验收项目设计要求及规范规定 最小/实际抽样数量检杳记录检查结果1压型金属板精度 第4.9.5条37/37抽查37处，合格37处《钢结构工程施工规范》GB50755-2012 验收依据主控项目 《钢结构工程施工质量验收规范》GB50205-2020。

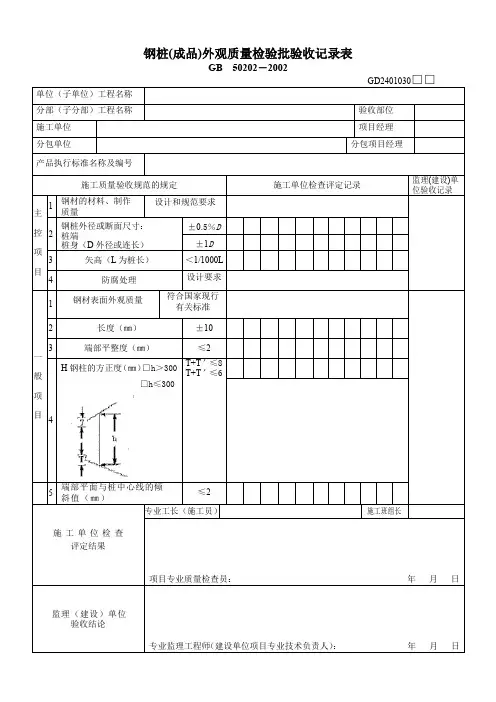

钢桩(成品)外观质量检验批验收记录表
GB 50202―2002
说明
GD2401030
主控项目：
1．钢桩的材料、制作质量必须符合国家现行产品标准和设计要求。

检查出厂合格证，必要时抽样检验。

2. 钢桩外径或断面尺寸偏差：桩端±0.5%D，桩身±1%D。

尺量检查。

（D为外径或边长）。

3. 矢高＜1/1000L，尺量检查。

4. 用于地下水有腐蚀性的地区，应按设计要求做防腐蚀处理。

一般项目：
1. 钢材表面外观质量应符合国家产品标准及《钢结构工程施工质量验收规范》GB 50205—2001的
有关规定。

2. 长度：+10㎜。

尺量检查。

3. 端部平整度：≤2㎜。

用水平尺检查。

4. H钢桩的方正度：h＞300㎜，T+T’≤8。

尺量检查。

H≤300㎜，T+T’≤6。

尺量检查。

5. 端部平面与桩中心的倾斜值：≤2㎜，尺量检查。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

表G4-1钢材、钢铸件质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1钢材、钢铸件的品种、规格、性能4.2.1条2 抽样复验规定 4.2.2条1) 国外进口钢材2) 钢材混批3）板厚≥40mm有Z向性能要求的厚板4)建筑结构安全等级一级，大跨度钢结构主要受力构件5) 设计有复验要求的6）对质量有疑义的一般项目1 钢板厚度 4.2.3条2 型钢的规格、尺寸 4.2.4条3 钢板的表面质量 4.2.5条施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-2焊接材料质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1焊接材料的品种、规格、性能符合现行国家产品标准和设计要求2焊接材料的抽样复验4.3.2条一般项目1焊钉及焊接瓷环规格、尺寸及偏差符合GB 10433规定2 焊条外观质量 4.3.4条施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-3 连接用紧固标准件质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1连接用紧固件及配件品种、规格、性能与检验4.4.1条2高强度大六角头螺栓连接副扭矩系数检验4.4.2条3扭剪型高强螺栓连接副预拉力检验4.4.3条一般项目1高强度螺栓连接副配套供货要求4.4.4条2 高强度螺栓硬度检验 4.4.5条1）8.8级高强螺栓的硬度HRC21～29 2）10.9级高强螺栓的硬度HRC32～36施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-4 焊接球及加工质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1焊接球用原材料的品种、规格、性能符合现行国家产品标准和设计要求2焊接球焊缝的无损检验4.5.2条3 成型与对接7.5.2条一般项目项目允许偏差(mm)量测值(mm) 1焊接球直径、圆度、壁厚减薄量及允许偏差1) 直径±0.005d±2.52) 圆度 2.53) 壁厚减薄量0.13t,且不应大于1.54) 两半球对口错边 1.02焊接球表面应无明显波纹及局部凹凸不大于1.5施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-5螺栓球及加工检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1螺栓球用原材料的品种、规格、性能4.6.1条2螺栓球不得有过烧、裂纹及褶皱4.6.2条一般项目项目允许偏差量测值1螺栓球的螺纹尺寸与公差4.6.3条2螺栓球直径、圆度、相邻两螺栓孔中心线夹角等允许偏差7.5.3条1) 圆度d≤120 1.5mmd＞120 2.5mm2)同一轴线上两铣平面平行度d≤120 0.2mmd＞120 0.3mm3) 铣平面距球中心距离±0.2mm4)相邻两螺栓孔中心线夹角±30′5）两铣平面与螺栓孔轴线垂直度0.005r6)球毛坯直径d≤120 +2.0mm-1.0mmd＞120 +3.0mm-1.5mm施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-6 封板、锥头和套筒检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1封板、锥头和套筒用的材料品种、规格、性能符合现行国家产品标准和设计要求2封板、锥头、套筒外观不得有裂纹、过烧及氧化皮一般项目施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-7 金属压型板制作检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属压型板用材料的品种、规格、性能符合现行国家产品标准和设计要求2泛水板、包角板和零配件的品种、规格及防水密封材料性能符合现行国家产品标准和设计要求3 压型板成型后基板不应有裂纹4 涂层、镀层不应有肉眼可见裂纹、剥落和擦痕等一般项目项目允许偏差(mm) 量测值（mm) 1金属压型板的表面应干净，不应有明显凹凸和皱褶2 金属压型板的现场制作1)压型金属板的覆盖宽度截面高度≤70 +10.0,-2.0截面高度＞70 +6.0,-2.02) 板长±9.03) 横向剪切偏差 6.04）泛水板、包角板尺寸板长±6.0折弯面宽度±3.0折弯面夹角2°3 金属压型板的尺寸1) 波距±2.02)压型钢板波高截面高度≤70 ±1.5截面高度＞70 ±2.03) 测量长度内侧向弯曲20施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-8 钢结构(压型金属板安装)检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 现场安装13.3.1条2 在支承构件上搭接搭接长度(mm)1) 截面高度＞70 3752) 截面高度≤70层面坡度＜1/10 250层面坡度≥1/10 2003) 墙面1203 锚固支承长度符合设计要求且不小于50mm一般项目1 安装质量13.3.4条2 安装精度允许偏差(mm)1) 檐口与屋脊的平行度12.02)压型金属板波纹线对屋脊的垂直度L/800，且不应大于25.0 3)檐口相邻两块压型金属板端部错位6.04)屋面压型金属板卷边板件最大波浪高4.05)墙面墙板波纹线的垂直度H/800，且不应大于25.0 6)墙面墙板包角板的垂直度H/800，且不应大于25.0 7)墙面相邻两块压型金属板的下端错位6.0施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-9 钢结构防腐涂料涂装检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1防腐涂料、稀释剂和固化剂的品种、规格、性能符合现行国家产品标准和设计要求4.9.1条2 钢材表面除锈14.2.1条3涂装遍数、厚度，室外应为150μm，室内应为125μm14.2.2条1) 允许偏差-25μm2) 每遍允许偏差-5μm一般项目1 涂装质量14.2.3条2 钢结构处腐蚀环境14.2.4条3 涂装标志清晰完整施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-10 其他材料检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1钢结构用橡胶垫的品种、规格、性能符合现行国家产品标准和设计要求2钢结构工程涉及的其他特殊材料符合现行国家产品标准和设计要求一般项目施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人): 年月日表G4-11 钢构件焊接检验批质量验收记录工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 焊接材料进场 4.3.1条2 焊接材料复验 4.3.2条3焊接材料与母材匹配5.2.1条4 焊工证书应具有相应的合格证书5 焊接工艺评定符合评定报告6 内部缺陷检验 5.2.4条7 组合焊缝尺寸一般焊脚尺寸不小于t/4吊车梁等为t/2,且≯10mm允许偏差0～4mm8 焊缝表面缺陷一、二级不得有表面气孔、夹渣、孤坑裂纹、电弧擦伤且一级焊缝不得有咬边、未焊满，根部收缩等缺陷一般项目1 预热或焊后热处理预热区＞1.5倍焊件厚度且不应小于100mm,保温时间应根据板厚按每25mm板厚1h2 凹形角焊缝平缓过渡，不得留下切痕3 焊缝感观外型均匀,成型较好,焊道与焊道、焊道与基本金属间过渡较平滑，焊渣与飞溅物基本清除干净。

钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。

其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。

钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。

具体的验收标准和规定在表格中有详细说明。

钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。

同样，具体的验收标准和规定在表格中有详细说明。

在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。

如果符合验收标准和规定，则为合格，否则为不合格。

最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。

总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。

项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。

其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。

经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。

针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。

经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。

施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。

针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。

涂层表面质量的验收应符合第14.3.6条。

钢材检验批质量验收记录表1. 检验批基本信息
2. 检验项目及结果
2.1 钢材外观检查
2.2 钢材尺寸检查
3. 检验结果与验收结论
根据以上检验项目，对钢材进行检验，并填写相关检验结果。

3.1 钢材外观检查结果
钢材外观检查结果为：
- 表面是否平整：
- 表面是否无裂纹：
- 表面是否无锈斑：
- 表面是否有划痕：
- 表面是否有浮渣：
3.2 钢材尺寸检查结果
钢材尺寸检查结果为：
- 钢材长度：
- 钢材宽度：
- 钢材厚度：
- 钢材直径：
- 钢材重量：
4. 验收结论
根据以上检验结果，对钢材的质量进行验收，并填写相关验收结论。

验收结论为：
---
以上为钢材检验批质量验收记录表，经检验员和复检员确认无误后生效。

检验员签名：__________________ 复检员签名：
__________________
日期：__________________________。

钢结构工程检验批质量验收记录表
施工测量放线报验单工程名称：贡山县丹当公园修复（二期）工程
土方开挖工程检验批质量验收记录表TJ4.1.1
钢结构零件及部件加工工程检验批质量验收记录
GB50202-2001
钢结构零件及部件加工工程检验批质量验收记录
GB 50205-2001
钢结构防火涂料涂装工程检验批质量验收记录
钢结构制作(安装)焊接检验批质量验收记录
钢构件(钢梯、平台及栏杆)安装检验批质量验收记录表
T
防腐涂料涂装检验批质量验收记录表
技术交底记录GJ1.4
注：本记录一式两份，一份交接受交底人，一份存档。

结构工程质量控制资料核查表GJ1.7
钢结构工程观感质量检查记录GJ1.9
焊缝检查记录GJ2.3.1（通用表）（强制性条文检查通用表）。

连接用紧固标准件检验批质量验收记录苏 GJ4.1。

3江苏省建设工程质量监督总站监制焊接球检验批质量验收记录江苏省建设工程质量监督总站监制焊接球检验批质量现场检查原始记录苏 GJ4.1。

4江苏省建设工程质量监督总站监制螺栓球检验批质量验收记录苏 GJ4.1。

5江苏省建设工程质量监督总站监制螺栓球检验批质量现场检查原始记录苏 GJ4.1.5江苏省建设工程质量监督总站监制封板、锥头和套筒检验批质量验收记录苏 GJ4.1。

6江苏省建设工程质量监督总站监制封板、锥头和套筒检验批质量现场检查原始记录苏 GJ4。

1。

6江苏省建设工程质量监督总站监制金属压型板检验批质量验收记录苏 GJ4。

1.7江苏省建设工程质量监督总站监制金属压型板检验批质量现场检查原始记录苏 GJ4.1。

7江苏省建设工程质量监督总站监制涂装材料检验批质量验收记录GJ4。

1。

8江苏省建设工程质量监督总站监制涂装材料检验批质量现场检查原始记录GJ4.1。

8江苏省建设工程质量监督总站监制钢结构焊接检验批质量验收记录苏 GJ4.2。

1江苏省建设工程质量监督总站监制钢结构焊接检验批质量现场检查原始记录江苏省建设工程质量监督总站监制焊钉(栓钉）焊接工程检验批质量验收记录苏 GJ4。

2。

2江苏省建设工程质量监督总站监制焊钉（栓钉)焊接工程检验批质量现场检查原始记录苏 GJ4。

2.2江苏省建设工程质量监督总站监制普通紧固件连接检验批质量验收记录苏 GJ4.3.1江苏省建设工程质量监督总站监制普通紧固件连接检验批质量现场检查原始记录苏 GJ4。

3.1江苏省建设工程质量监督总站监制高强度螺栓连接检验批质量验收记录江苏省建设工程质量监督总站监制高强度螺栓连接检验批质量现场检查原始记录切割检验批质量验收记录苏 GJ4.4.1江苏省建设工程质量监督总站监制切割检验批质量现场检查原始记录江苏省建设工程质量监督总站监制矫正和成型检验批质量验收记录江苏省建设工程质量监督总站监制矫正和成型检验批质量现场检查原始记录苏 GJ4。

钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。

钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。

高强度螺栓施工质量按节点数随机抽验3%，规范第 6.3.2 、3（1）终拧扭矩（2）梅花头检查且不应少于 3 个节点，检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定（3）网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4（1）锚栓紧固（2）垫板、垫块机抽检10%，且不应少于3 个；采用观察和尺规范的规定（3）二次灌浆量等方法进行检验主要构件变形除网架结构外，其他按规范第10.3.3 、（1）钢屋（托）架、桁架构件数随机抽检3%，且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个；检验方法按本规范第10.3.3、12.3.4 条的规范（2）钢柱垂直度11.3.2 、11.3.4 、12.3.4（3）网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分（子分部）工程观感质量检查项目按以下表规定进行钢结构分部（子分部）工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固，无明显外观缺陷注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收应按下表进行记录。

钢结构（钢构件焊接）分项工程检验批验收记录附表附表-01普通紧固件连接)分项工程检验批验收记录附表钢结构(高强度螺栓连接附表-02钢结构(零件及部件加工)分项工程检验批验收记录附表（一）附表-03钢结构（零件及部件加工）分项工程检验批验收记录附表(二）附表-04钢结构(零件及部件加工）分项工程检验批验收记录附表（二）附表-05附表—06附表—07钢结构（构件组装）分项工程检验批验收记录附表（三）附表-08钢结构（构件组装）分项工程检验批验收记录附表（四)附表-09钢结构（构件组装）分项工程检验批验收记录附表(五)附表-10钢结构（构件组装）分项工程检验批验收记录附表(六）附表—11钢结构（构件组装）分项工程检验批验收记录附表（七）附表-12钢结构（预拼装)分项工程检验批质量验收记录附表附表-13附表—14附表-15钢结构（单层构件安装）分项工程检验批质量验收记录附表（三）附表—16附表—17附表-18钢结构（多层及高层结构安装）分项工程检验批质量验收记录附表(一)附表—19钢结构（多层及高层结构安装）分项工程检验批质量验收记录附表（二）附表—20钢结构(多层及高层结构安装）分项工程检验批质量验收记录附表（三）附表-21钢结构(多层及高层构件安装）分项工程检验批质量验收记录附表（四）附表—22钢结构（网架结构安装）分项工程检验批质量验收记录附表—23钢结构（压型金属板)分项工程检验批质量验收记录附表—24防腐涂料涂装）分项工程检验批质量验收记录钢结构（防火涂料涂装附表—25钢结构（钢构件焊接)分项工程检验批质量验收记录钢结构（普通紧固件连接）分项工程检验批质量验收记录钢结构(高强度螺栓连接）分项工程检验批质量验收记录钢结构(焊钉焊接)分项工程检验批质量验收记录钢结构（防火涂料涂装）分项工程检验批质量验收记录钢结构（多层及高层结构安装)分项工程检验批质量验收记录钢结构（单层结构安装)分项工程检验批质量验收记录钢结构（零件及部件加工)分项工程检验批质量验收记录钢结构（构件组装）分项工程检验批质量验收记录钢结构（预拼装）分项工程检验批质量验收记录。

钢结构(压型金属板)工程检验批质量验收记录钢结构(压型金属板)工程检验批质量验收记录（GB50205-2001）表J.0.11 编号：020411□□□工程名称检验批部位施工单位项目经理监理单位总专业监理工程师施工依据标准分包单位负责人主控项目合格质量标准（按本规范）施工单位自检评定记录或结果监理（建设）单位验收记录或结果1 压型金属板进场第4.8.1条第4.8.2条2 基板裂纹第13.2.1条3 涂层缺陷第13.2.2条4 现场安装第13.3.1条5 搭接第13.3.2条6 端部锚固第13.3.3条一般项目合格质量标准（按本规范）施工单位自检评定记录或结果监理（建设）单位验收记录或结果1 压型金属板精度第4.8.3条续下表020411□□□说明主控项目4.8.1金属压型板及制造金属压型板所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

4.8.2压型金属泛水板、包角板和零配件的品种、规格以及防水密封材料的性能应符合现行国家产品标准和设计要求。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

13.2.1压型金属板成型后，其基板不应有裂纹。

检验数量：按计件数抽查5%，且不应少于10件。

检验方法：观察和用10倍放大镜检查。

13.2.2有涂层、镀层压型金属板成型后，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

检验数量：按计件数抽查5%，且不应少于10件。

检验方法：观察检查。

13.3.1压型金属板、泛水板和包角板等应固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，连接件数量、间距应符合设计要求和国家现行有关标准规定。

检查数量：全数检查。

检验方法：观察检查及尺量。

13.3.2压型金属板应在支承构件上可靠搭接，搭接长度应符合设计要求，且不应小于表13.3.2所规定的数值。

施工安全技术交底
编号：
技术负责人：交底人：
钢结构制作安装焊接工程检验批质量验收记录表
普通紧固件连接工程检验批质量验收记录表
高强螺栓连接工程检验批质量验收记录表
钢结构零部件加工工程检验批质量验收记录表
钢构件组装工程检验批质量验收记录表
单层钢结构安装工程检验批质量验收记录表
防腐涂料涂装工程检验批质量验收记录表
钢结构预拼装工程检验批质量验收记录表
钢结构分部工程观感质量检查验收记录表
防火涂料涂装工程检验批质量验收记录表
压型金属板工程检验批质量验收记录表
钢网架安装工程检验批质量验收记录表
多层钢结构安装工程检验批质量验收记录表。
