浮法玻璃熔窑部分结构

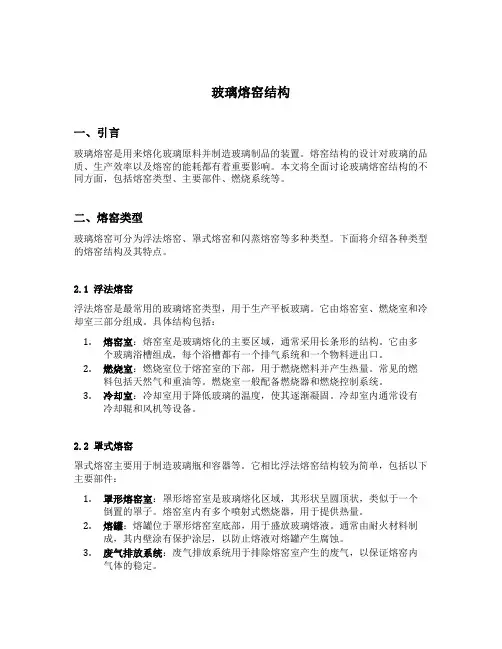

玻璃熔窑结构一、引言玻璃熔窑是用来熔化玻璃原料并制造玻璃制品的装置。

熔窑结构的设计对玻璃的品质、生产效率以及熔窑的能耗都有着重要影响。

本文将全面讨论玻璃熔窑结构的不同方面，包括熔窑类型、主要部件、燃烧系统等。

二、熔窑类型玻璃熔窑可分为浮法熔窑、罩式熔窑和闪蒸熔窑等多种类型。

下面将介绍各种类型的熔窑结构及其特点。

2.1 浮法熔窑浮法熔窑是最常用的玻璃熔窑类型，用于生产平板玻璃。

它由熔窑室、燃烧室和冷却室三部分组成。

具体结构包括：1.熔窑室：熔窑室是玻璃熔化的主要区域，通常采用长条形的结构。

它由多个玻璃浴槽组成，每个浴槽都有一个排气系统和一个物料进出口。

2.燃烧室：燃烧室位于熔窑室的下部，用于燃烧燃料并产生热量。

常见的燃料包括天然气和重油等。

燃烧室一般配备燃烧器和燃烧控制系统。

3.冷却室：冷却室用于降低玻璃的温度，使其逐渐凝固。

冷却室内通常设有冷却辊和风机等设备。

2.2 罩式熔窑罩式熔窑主要用于制造玻璃瓶和容器等。

它相比浮法熔窑结构较为简单，包括以下主要部件：1.罩形熔窑室：罩形熔窑室是玻璃熔化区域，其形状呈圆顶状，类似于一个倒置的罩子。

熔窑室内有多个喷射式燃烧器，用于提供热量。

2.熔罐：熔罐位于罩形熔窑室底部，用于盛放玻璃熔液。

通常由耐火材料制成，其内壁涂有保护涂层，以防止熔液对熔罐产生腐蚀。

3.废气排放系统：废气排放系统用于排除熔窑室产生的废气，以保证熔窑内气体的稳定。

2.3 闪蒸熔窑闪蒸熔窑是一种高温熔炼玻璃的特殊类型熔窑。

其结构相对简单，主要包括以下部件：1.熔化室：闪蒸熔窑的熔化室是玻璃熔化的主要区域。

熔化室内有多个加热电极，通过电阻加热的方式提供热量，使玻璃原料迅速熔化。

2.废气处理系统：废气处理系统用于处理熔窑室出口产生的废气，通常采用除尘和脱硫等工艺，以减少环境污染。

三、主要部件除了不同类型的熔窑有不同的结构，熔窑还包括许多常见的主要部件。

下面将介绍几个关键的部件。

3.1 熔化室熔化室是进行玻璃熔化的核心部分。

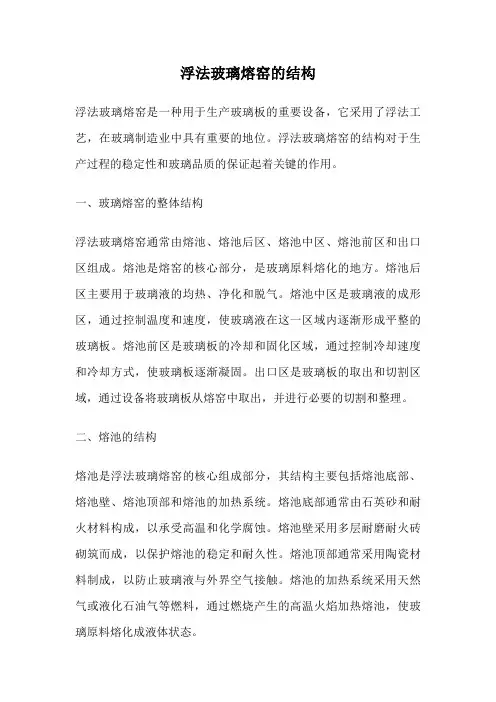

浮法玻璃熔窑的结构浮法玻璃熔窑是一种用于生产玻璃板的重要设备，它采用了浮法工艺，在玻璃制造业中具有重要的地位。

浮法玻璃熔窑的结构对于生产过程的稳定性和玻璃品质的保证起着关键的作用。

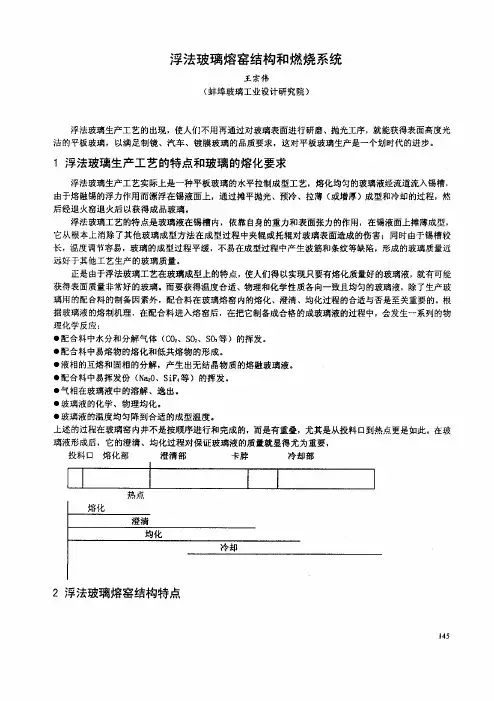

一、玻璃熔窑的整体结构浮法玻璃熔窑通常由熔池、熔池后区、熔池中区、熔池前区和出口区组成。

熔池是熔窑的核心部分，是玻璃原料熔化的地方。

熔池后区主要用于玻璃液的均热、净化和脱气。

熔池中区是玻璃液的成形区，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池前区是玻璃板的冷却和固化区域，通过控制冷却速度和冷却方式，使玻璃板逐渐凝固。

出口区是玻璃板的取出和切割区域，通过设备将玻璃板从熔窑中取出，并进行必要的切割和整理。

二、熔池的结构熔池是浮法玻璃熔窑的核心组成部分，其结构主要包括熔池底部、熔池壁、熔池顶部和熔池的加热系统。

熔池底部通常由石英砂和耐火材料构成，以承受高温和化学腐蚀。

熔池壁采用多层耐磨耐火砖砌筑而成，以保护熔池的稳定和耐久性。

熔池顶部通常采用陶瓷材料制成，以防止玻璃液与外界空气接触。

熔池的加热系统采用天然气或液化石油气等燃料，通过燃烧产生的高温火焰加热熔池，使玻璃原料熔化成液体状态。

三、熔池后区的结构熔池后区是玻璃液的均热、净化和脱气区域，其结构主要包括流道、均热区和净化区。

流道位于熔池后区的最上方，用于将熔池中的玻璃液引导至熔池后区。

均热区通过控制温度和搅拌玻璃液，使其达到均匀的温度和成分分布。

净化区通过添加特定的化学物质，去除玻璃液中的气泡和杂质，提高玻璃品质。

熔池后区的结构设计合理，能够实现玻璃液的均热、净化和脱气，为后续工序提供高质量的玻璃液。

四、熔池中区的结构熔池中区是玻璃液的成形区域，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池中区的结构主要包括成形辊、支撑辊和冷却辊。

成形辊用于控制玻璃液的流动和形状，使其逐渐成形为平整的玻璃板。

支撑辊用于支撑和稳定玻璃板，以避免其变形或破裂。

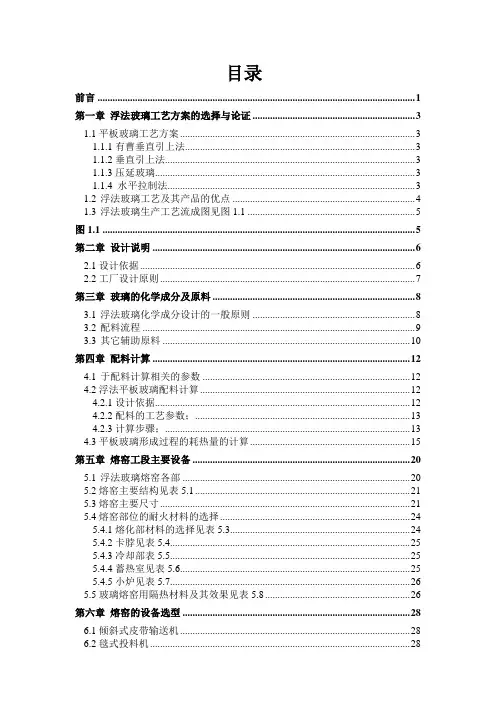

目录前言 (1)第一章浮法玻璃工艺方案的选择与论证 (3)1.1平板玻璃工艺方案 (3)1.1.1有曹垂直引上法 (3)1.1.2垂直引上法 (3)1.1.3压延玻璃 (3)1.1.4 水平拉制法 (3)1.2浮法玻璃工艺及其产品的优点 (4)1.3浮法玻璃生产工艺流成图见图1.1 (5)图1.1 (5)第二章设计说明 (6)2.1设计依据 (6)2.2工厂设计原则 (7)第三章玻璃的化学成分及原料 (8)3.1浮法玻璃化学成分设计的一般原则 (8)3.2配料流程 (9)3.3其它辅助原料 (10)第四章配料计算 (12)4.1于配料计算相关的参数 (12)4.2浮法平板玻璃配料计算 (12)4.2.1设计依据 (12)4.2.2配料的工艺参数； (13)4.2.3计算步骤； (13)4.3平板玻璃形成过程的耗热量的计算 (15)第五章熔窑工段主要设备 (20)5.1浮法玻璃熔窑各部 (20)5.2熔窑主要结构见表5.1 (21)5.3熔窑主要尺寸 (21)5.4熔窑部位的耐火材料的选择 (24)5.4.1熔化部材料的选择见表5.3 (24)5.4.2卡脖见表5.4 (25)5.4.3冷却部表5.5 (25)5.4.4蓄热室见表5.6 (25)5.4.5小炉见表5.7 (26)5.5玻璃熔窑用隔热材料及其效果见表5.8 (26)第六章熔窑的设备选型 (28)6.1倾斜式皮带输送机 (28)6.2毯式投料机 (28)6.3熔窑助燃风机 (28)6.4池壁用冷却风机 (29)6.5碹碴离心风机4-72NO.16C (29)6.6L吊墙离心风机9-26NO11.2D (29)6.7搅拌机 (29)6.8燃油喷枪 (29)6.9压缩空气罐C-3型 (29)第七章玻璃的形成及锡槽 (30)第八章玻璃的退火及成品的装箱 (32)第九章除尘脱硫工艺 (33)9.1除尘工艺 (33)9.2烟气脱硫除尘 (33)第十章技术经济评价 (34)10.1厂区劳动定员见表10.1 (34)10.2产品设计成本编制 (35)参考文献 (38)致谢 (39)摘要设计介绍了一套规模为900t/d浮法玻璃生产线的工艺流程，在设计过程中，原料方面，对工艺流程中的配料进行了计算；熔化工段方面，参照国内外的资料和经验，对窑的各部位的尺寸、热量平衡和设备选型进行了计算；分析了环境保护重要性及环保措施参考实习工厂资料，在运用相关工艺布局的基础下，绘制了料仓、熔窑、锡槽、成品库为主的厂区平面图，具体对熔窑的结构进行了全面的了解，绘制了熔窑的平面图和剖面图，还有卡脖结构图，整个设计参照目前浮法玻璃生产的主要设计思路，采用国内外先进技术，进行全自动化生产，反映了目前浮法生的较高水平。

3.2浮法玻璃熔窑浮法玻璃熔窑属于横火焰蓄热式池窑，如图3-3所示。

浮法玻璃熔窑根据各部功能其构 造分为玻璃熔制、热源供给、余热回收、排烟供气四 大部分。

图3-4横焰窑熔化部剖面图 1 —窗顶（大碹）；2一植脚（殖碴）； 3—上间隙砖；4—胸墙；5—挂钩砖； 6—下间隙砖；7—池壁；8—池底； 9一拉条；10—立柱；11一碹脚（碴） 角钢；12—上巴掌铁；13—联杆； 14一胸墙托板；15—下巴掌铁；16—池 壁顶铁；17-—池壁顶丝；18—柱脚角 钢；19一柱脚螺检；20—扁钢；21 —次 梁；22—主梁；23—窑柱①火焰空间如图3-3所示；火焰空间是由胸墙、大 碹、前端墙（也称为前脸墙）和后山墙组成的空间体系。

火焰空间内充有来自热源供给部分的炽热的火焰气体，在此，火焰气体将自身热量用于熔化配合料，也传给玻璃液、窑墙（包括胸墙和侧墙）和窑顶（也称为大碹）。

火焰空间应能满足燃料完全燃烧，保证供给玻璃熔化和澄清所需的热量，并应尽量减少散热。

为便于热修，胸墙和大碹均单独支撑，如图3-4所示。

胸墙由托铁板（用铸铁或角钢）支撑，用下巴掌铁托住托铁板。

在胸墙底部设挂钩砖，挡住窑内火焰，不使其穿出烧坏托铁板和巴掌铁。

挂钩砖被胸墙压住，更换困难，因此，要用活动护头砖保护之。

近年来采用了新型上部结构（见图3-5)，该结构取消 了上、下间隙砖，胸墙和大碹采用咬合砌筑，挂钩砖与池 壁上平面的缝隙较小，并用密封料密封。

这种结构强化了 窑体的整体性、安全性和密闭性，也有利于节能。

大碹有平碹和拱碹两种。

平碹（也称为吊碹或吊平碹）向外散热面积最小，但需要大量铁件将其吊起。

拱碹按照股跨比（亦称碹升髙），即碹股//碹跨^的比值，分 为半圆碹（/=1/匕）、标准碹（/=l/3〗〜l/7s)、倾斜碹 (/=l/8s22iiijjri^j9rvm^ srm 2z 22n 图3-3浮法玻璃熔窑结构示意图 O 3. 2.1浮法玻璃熔窑各部结构及尺寸 3.2.1.1 玻璃熔制部分 浮法玻璃熔窑窑体沿长度方向分成熔化部（包括 熔化带和澄清带）、冷却部。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示)。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处.浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1—1为浮法玻璃熔窑平面图，图1—2为其立面图。

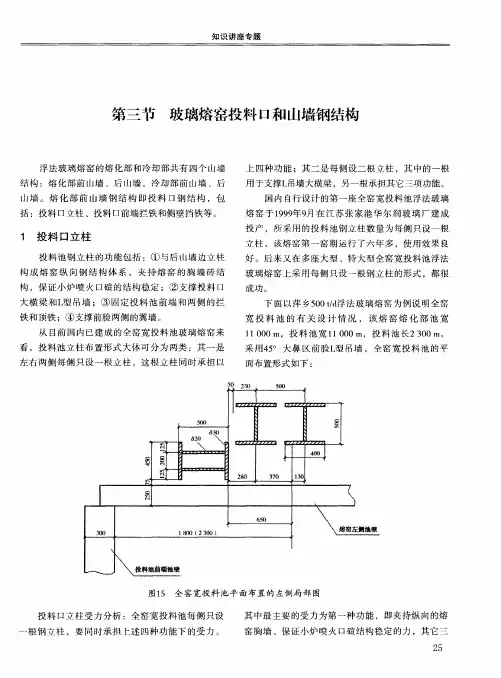

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池.投料口包括投料池和上部挡墙(前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2—熔化部；3-小炉；4—冷却部;5-流料口；6—蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2—蓄热室；3—格子体；4—底烟道;5-联通烟道;6—支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）;投料方式由选用的投料机而确定,有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等.（目前多采用垄式投料机和斜毯式投料机）.（1)采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

(2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似,只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别,仍然决定于熔化池的宽度和投料面的要求。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。

浮法玻璃熔窑的结构浮法玻璃熔窑是制造平板玻璃的关键设备，它的结构设计直接影响到玻璃品质和生产效率。

下面将介绍浮法玻璃熔窑的结构以及各个部件的作用。

一、熔窑的整体结构浮法玻璃熔窑通常由炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分组成。

1. 炉体：炉体是熔窑的主要部分，通常由耐火砖或耐火材料砌成。

其主要作用是容纳玻璃原料，提供熔融的环境。

2. 燃烧室：燃烧室位于炉体下部，用于燃烧燃料，提供熔化玻璃所需的高温。

3. 熔化区：熔化区是熔窑中的关键区域，也是玻璃原料被加热并熔化的地方。

在熔化区，玻璃原料经过高温燃烧后逐渐熔化成液态玻璃。

4. 均化区：均化区位于熔化区的上方，用于使熔融的玻璃均匀分布在熔窑的整个宽度上。

在均化区，玻璃被均匀加热，使其温度和厚度得到控制，以确保玻璃板的平整度和质量。

5. 冷却区：冷却区位于均化区的上方，通过控制冷却速度来调整玻璃板的性能和厚度。

在冷却区，玻璃板逐渐降温，使其从液态逐渐变为固态。

6. 出料装置：出料装置用于将冷却后的玻璃板从熔窑中取出，并送往后续的加工环节。

通常采用传送带或辊道等方式进行玻璃板的输送。

二、各个部件的作用1. 炉体：炉体是浮法玻璃熔窑的主体，它提供了一个封闭的空间，使玻璃原料能够在高温下熔化。

2. 燃烧室：燃烧室中的燃料燃烧产生高温，通过炉体向上传导，使玻璃原料逐渐熔化。

3. 熔化区：在熔化区，玻璃原料被加热至高温，逐渐熔化成液态玻璃。

熔化区的温度和熔化时间对玻璃的质量有着重要影响。

4. 均化区：均化区通过控制温度和厚度来使熔融的玻璃均匀分布在整个熔窑的宽度上。

这样可以保证玻璃板的平整度和质量。

5. 冷却区：冷却区通过控制冷却速度来调整玻璃板的性能和厚度。

适当的冷却可以使玻璃板达到所需的硬度和耐热性。

6. 出料装置：出料装置用于将冷却后的玻璃板从熔窑中取出，并送往后续的加工环节。

出料装置的设计应考虑到玻璃板的平稳输送和保证生产效率。

总结：浮法玻璃熔窑的结构包括炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分。
