材料工程设计浮法玻璃熔窑小炉蓄热室剖面图

浮法玻璃熔窑的合理设计（连载-）唐福恒（北京长城工业炉技术中心北京102208）摘要对浮法玻璃熔窑的熔化率设计，熔化区的长宽比例设计，熔化区、小炉、蓄热室系统的基本热平衡计算，窑体结构散热量与窑体砖结构重量的关系，熔化率与单位能耗指标之间的关系，以及个别浮法玻璃熔窑存在的不达产、多烧的燃料热量随排岀废气跑掉了等问题进行了分析验证。

提岀了浮法玻璃熔窑合理设计的10个要点。

关键词浮法；玻璃；熔窑；设计中图分类号：TQ171文献标识码：A文章编号：1003-1987（2021）01-0007-14Reasonable Design of Float Glass Melting FurnaceTANG Fuheng(Technology Center ofBeijing Great Wall industrial Furnace,Beijing10220&China) Abstract:Design for melting rate of float glass furnace,length-width ratio design of melting area,the basic heat balance calculation of melting area,pot,regenerator system,the relationship between heat loss of kiln body structure and the mass of bricks,the relationship between the melting rate and unit energy consumption indicators,as well as the production yield is not up to standard and more fuel is combusted, heat energy ran away with the discharged waste gas,ten key points of reasonable design of float glass melting furnace are put forward.Key Words:float glass,furnace,design1概述1.1近50年国内玻璃熔窑概况在1980年以前，国内玻璃熔窑的基本情况是：熔窑吨位小、最大吨位300t/d（九机窑），最大熔化部池宽只有9m左右，蓄热室格子体高度一般为5~6m;燃料以发生炉煤气为主，单位能耗高,普遍超过2000kcal/kg披霜（1kcal=4.1868 kJ）;砌筑玻璃熔窑所用的耐火材料质量差，耐高温、耐冲刷、抗侵蚀性能都比较弱；窑龄短，一般不超过3年。

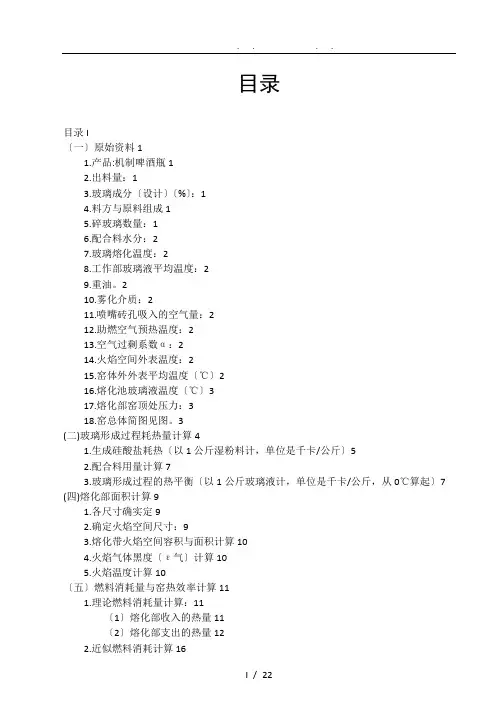

目录目录I〔一〕原始资料11.产品:机制啤酒瓶12.出料量：13.玻璃成分〔设计〕〔%〕：14.料方与原料组成15.碎玻璃数量：16.配合料水分：27.玻璃熔化温度：28.工作部玻璃液平均温度：29.重油。

210.雾化介质：211.喷嘴砖孔吸入的空气量：212.助燃空气预热温度：213.空气过剩系数α：214.火焰空间外表温度：215.窑体外外表平均温度〔℃〕216.熔化池玻璃液温度〔℃〕317.熔化部窑顶处压力：318.窑总体简图见图。

3(二)玻璃形成过程耗热量计算41.生成硅酸盐耗热〔以1公斤湿粉料计，单位是千卡/公斤〕52.配合料用量计算73.玻璃形成过程的热平衡〔以1公斤玻璃液计，单位是千卡/公斤，从0℃算起〕7(四)熔化部面积计算91.各尺寸确实定92.确定火焰空间尺寸：93.熔化带火焰空间容积与面积计算104.火焰气体黑度〔ε气〕计算105.火焰温度计算10〔五〕燃料消耗量与窑热效率计算111.理论燃料消耗量计算：11〔1〕熔化部收入的热量11〔2〕熔化部支出的热量122.近似燃料消耗计算163.实际燃烧消耗量计算164.列熔化部热平衡表165.熔化部热负荷值，单位耗热量与窑热效率计算〔按实际耗油量〕17 〔六〕蓄热室受热外表计算17〔七〕排烟系统阻力计算181.局部阻力计算列下表182.摩擦阻力计算列表：193.蓄热室几何压头计算：20〔八〕烟囱计算201.烟囱高度〔H〕计算202.烟囱出口直径〔D〕计算：20〔一〕原始资料1.产品:翠绿料2.出料量：每天熔化玻璃135吨。

3.玻璃成分〔设计〕〔%〕：4.料方与原料组成5.碎玻璃数量：占配合料量的50%。

6.配合料水分：靠石英砂和纯碱的外加水分带入，不另加水。

7.玻璃熔化温度：1400℃。

8.工作部玻璃液平均温度：1300℃。

9.重油。

10.雾化介质：用压缩空气，预热到120℃，用量为0.6标米3/公斤油。

11.喷嘴砖孔吸入的空气量：0.5标米3/公斤油。

课程设计题目日产350t浮法玻璃熔窑初步设计学院材料科学与工程学院专业班级无机非金属材料工程学生姓名指导教师成绩2011年11月20 日摘要玻璃熔窑，指玻璃制造中用于熔制玻璃配合料的热工设备。

将按玻璃成分配好的粉料和掺加的熟料（碎玻璃）在窑内高温熔化、澄清并形成符合成型要求的玻璃液。

玻璃制造有5000年历史，以木柴为燃料、在泥罐中熔融玻璃配合料的制造方法延续了很长时间。

1867年德国西门子兄弟建造了连续式燃煤池窑。

1945年后，玻璃熔窑迅速发展。

玻璃池窑是玻璃工厂中的最重要、投资最大的设备，玻璃池窑的设计，牵涉面广，涉及因素很多。

玻璃池窑的设计是否合理先进，对玻璃熔制的质量、池窑的熔化率、单位能耗、窑龄等有很大影响。

因此保证窑龄、延长寿命保证池窑能连续的制造一定数量的玻璃是非常重要的一个工作。

在玻璃工业中，耐火材料是窑炉实际的基础，因为在一系列的技术措施中，没有好的耐火材料是很难实现的。

本设计通过对现有知识的了解和深入，要求对玻璃池窑各部进行合理的设计，达到节能减排的目的关键词：玻璃；池窑设计；澄清；横火焰；耐火材料目录摘要 (I)第1章绪论 (1)第2章玻璃池窑各部 (2)2.1玻璃熔制部分 (2)2.1.1熔化部 (2)2.1.2投料池 (3)2.1.3冷却部 (3)2.1.4分隔装置 (4)2.2小炉和蓄热室结构 (6)2.2.1对小炉的要求 (7)2.2.2小炉的作用 (7)2.2.3小炉的结构 (7)2.2.4烧重油熔窑的小炉结构 (7)2.2.5小炉钢结构 (9)2.2.6对蓄热室的要求 (9)2.2.7烧重油玻璃熔窑的蓄热室结构 (10)2.2.8 格字体结构 (11)2.3 烟道系统设计 (12)2.3.1 烟道的基本结构 (12)2.3.2 烟道的布置 (12)2.3.3 烟道的基本结构 (13)2.4窑池结构与承重 (13)第3章窑炉各部工艺计算 (16)3.1 熔化部尺寸 (16)3.2冷却部尺寸 (17)3.3投料池尺寸 (17)3.4卡脖尺寸 (17)3.5小炉蓄热室尺寸 (18)3.6烟道截面积设计 (18)3.6熔窑各部尺寸表 (19)第4章设备选型 (21)第5章熔窑热修 (22)5.1日常维修 (22)5.1.1日常巡回检查 (22)5.1.2日常维护 (22)5.2热修补 (22)5.3熔窑热修 (22)第6章事故应急处理 (24)6.1停电、停水和停油 (24)6.2漏玻璃液 (24)6.3冷却装置漏水 (24)参考文献 (26)结论 (27)第1章绪论玻璃池窑是玻璃工厂中的最重要、投资最大的设备，玻璃池窑的设计，牵涉面广，涉及因素很多多。

3.2浮法玻璃熔窑浮法玻璃熔窑属于横火焰蓄热式池窑，如图3-3所示。

浮法玻璃熔窑根据各部功能其构 造分为玻璃熔制、热源供给、余热回收、排烟供气四 大部分。

图3-4横焰窑熔化部剖面图 1 —窗顶（大碹）；2一植脚（殖碴）； 3—上间隙砖；4—胸墙；5—挂钩砖； 6—下间隙砖；7—池壁；8—池底； 9一拉条；10—立柱；11一碹脚（碴） 角钢；12—上巴掌铁；13—联杆； 14一胸墙托板；15—下巴掌铁；16—池 壁顶铁；17-—池壁顶丝；18—柱脚角 钢；19一柱脚螺检；20—扁钢；21 —次 梁；22—主梁；23—窑柱①火焰空间如图3-3所示；火焰空间是由胸墙、大 碹、前端墙（也称为前脸墙）和后山墙组成的空间体系。

火焰空间内充有来自热源供给部分的炽热的火焰气体，在此，火焰气体将自身热量用于熔化配合料，也传给玻璃液、窑墙（包括胸墙和侧墙）和窑顶（也称为大碹）。

火焰空间应能满足燃料完全燃烧，保证供给玻璃熔化和澄清所需的热量，并应尽量减少散热。

为便于热修，胸墙和大碹均单独支撑，如图3-4所示。

胸墙由托铁板（用铸铁或角钢）支撑，用下巴掌铁托住托铁板。

在胸墙底部设挂钩砖，挡住窑内火焰，不使其穿出烧坏托铁板和巴掌铁。

挂钩砖被胸墙压住，更换困难，因此，要用活动护头砖保护之。

近年来采用了新型上部结构（见图3-5)，该结构取消 了上、下间隙砖，胸墙和大碹采用咬合砌筑，挂钩砖与池 壁上平面的缝隙较小，并用密封料密封。

这种结构强化了 窑体的整体性、安全性和密闭性，也有利于节能。

大碹有平碹和拱碹两种。

平碹（也称为吊碹或吊平碹）向外散热面积最小，但需要大量铁件将其吊起。

拱碹按照股跨比（亦称碹升髙），即碹股//碹跨^的比值，分 为半圆碹（/=1/匕）、标准碹（/=l/3〗〜l/7s)、倾斜碹 (/=l/8s22iiijjri^j9rvm^ srm 2z 22n 图3-3浮法玻璃熔窑结构示意图 O 3. 2.1浮法玻璃熔窑各部结构及尺寸 3.2.1.1 玻璃熔制部分 浮法玻璃熔窑窑体沿长度方向分成熔化部（包括 熔化带和澄清带）、冷却部。

图文带你了解玻璃窑蓄热室结构及工作原理导读：玻璃熔窑常用的立式蓄热室的结构，下部为空气、煤气烟道，烟道顶部砌空气和煤气蓄热室的炉条碹，其上码砌格子砖，空气与煤气蓄热室之间的隔墙叫风火隔墙，由于其上部温度很高，又有飞料侵蚀，烧损后易发生透火现象，所以其厚度一般较大，而且要求砌筑严密。

为减少蓄热室外墙散热损失，一般都砌有保温砖。

想做互联网不知道从哪入手？天天接到一些互联网宣传电话，又害怕被骗？网络宣传不知道如何操作？产品不会上传？担心花很多钱做了广告没有效果怎么办？这些都是我们传统耐材企业进入互联网时容易遇到的问题，我们，找耐火材料网，免费指导企业开微信公众帐号、免费教你网络推广知识，只要是与耐火材料相关的、网络相关的问题你都可以扔给我们，有专人帮你解答和分析指导的。

正文从玻璃熔窑内排出的烟气(废气)温度很高，一般为1400～1500℃左右。

因此，废气含有大量的热能。

所以说，在玻璃熔窑中废气余热的利用具有很重要的意义。

玻璃熔窑内要求火焰温度在1700℃左右，除了燃料燃烧提供热能外，利用废气的高温将助燃空气和煤气(在燃油窑中，只有助燃空气)预热也是保证火焰达到高温的重要条件。

所以，在干板玻璃熔窑中采用蓄热室作为废气余热利用设备来预热空气和煤气。

玻璃熔窑常用的立式蓄热室的结构如下图所示，下部为空气、煤气烟道，烟道顶部砌空气和煤气蓄热室的炉条碹，其上码砌格子砖，空气与煤气蓄热室之间的隔墙叫风火隔墙，由于其上部温度很高，又有飞料侵蚀，烧损后易发生透火现象，所以其厚度一般较大，而且要求砌筑严密。

为减少蓄热室外墙散热损失，一般都砌有保温砖。

由于蓄热室常需要修格子砖及清灰，所以外墙留有热修门和清扫孔，烟道内需留有掏灰坑。

注:1-半圆碹；2-格子体；3-风火隔墙；4-蓄热室墙；5-烟道；6-热修门；7-炉条碹；8-扒灰坑采用蓄热室作为废气余热利用设备，能提高熔窑的热效率，提高空气和煤气的预热温度，所以，既能提高火焰温度，又能降低燃料的消耗量，从而可降低生产成本。

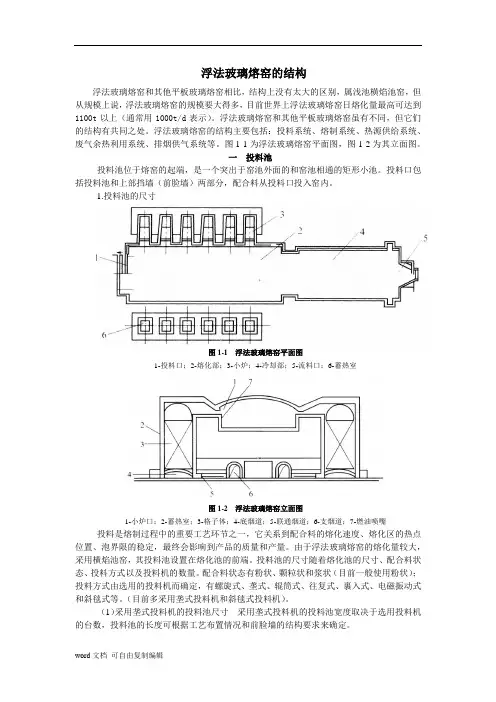

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。

神雾500t/d浮法玻璃炉窑蓄热室格子体设计（一）一、基本参数及蓄热室结构1．基本参数：●生产能力：P＝500t / d；●燃料：热值为Q＝1400kcal / Nm3的发生炉煤气；●单耗：r＝1600 kcal / kg；●空气过剩系数：α＝1.1；●换向周期：f＝20分钟；●高温段格孔尺寸：150×150mm。
