通风系统分类与组成

通风与空气调节工程部：高新彰通风系统的组成•常用的通风系统组成：风机、软连接、风管、风阀、风口•特殊使用要求下需要增加消声静压箱，过滤器，内外保温，导流弯头，诱导风机，热交换系统，穿墙套管通风系统的高低压区分•风压<=500pa---------低压通风系统•风压500pa<P<=1500pa---------中压通风系统•风压>1500pa---------高压通风系统风机的分类风机的分类•2、按气流运动方向：•分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

•轴流式风机—---气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

•混流式风机—---气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

•横流式风机—----气体横贯旋转叶道，而受到叶片作用升高压力。

风机的分类•3、按生产压力的高低分类(以绝对压力计算)大气压力101.3KPa •通风机—----排气压力低于112700Pa；•鼓风机—----排气压力在112700Pa~343000Pa之间；•压缩机—----排气压力高于343000Pa以上；风机的分类•4、通风机高低压相应分类如下(在标准状态下)•通风机—---排气压力低于112700Pa；•鼓风机—---排气压力在112700Pa~343000Pa之间；•压缩机—---排气压力高于343000Pa以上风机的分类•5、通风机高低压相应分类如下(在标准状态下)相对压力下•低压离心通风机：全压P≤1000Pa•中压离心通风机：全压P=1000~5000Pa•高压离心通风机：全压P=5000~30000Pa•低压轴流通风机：全压P≤500Pa•高压轴流通风机：全压P=500~5000Pa风机的优缺点分析•容积式风机中定容式风机•主要以罗茨风机为代表原理：利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。

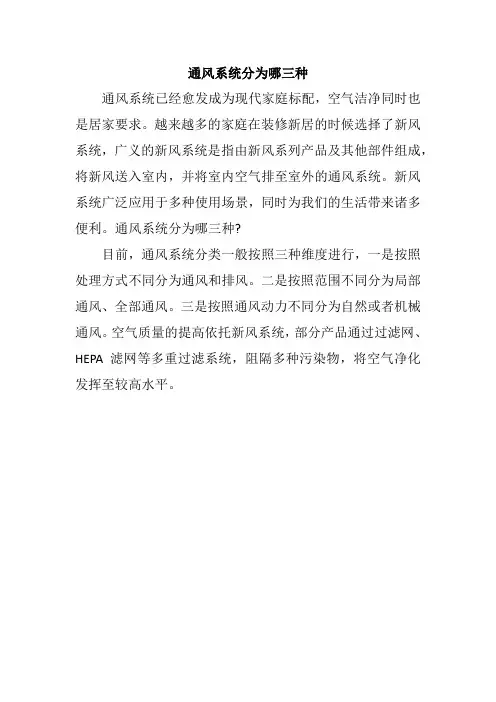

通风系统分为哪三种
通风系统已经愈发成为现代家庭标配，空气洁净同时也是居家要求。

越来越多的家庭在装修新居的时候选择了新风系统，广义的新风系统是指由新风系列产品及其他部件组成，将新风送入室内，并将室内空气排至室外的通风系统。

新风系统广泛应用于多种使用场景，同时为我们的生活带来诸多便利。

通风系统分为哪三种?
目前，通风系统分类一般按照三种维度进行，一是按照处理方式不同分为通风和排风。

二是按照范围不同分为局部通风、全部通风。

三是按照通风动力不同分为自然或者机械通风。

空气质量的提高依托新风系统，部分产品通过过滤网、HEPA 滤网等多重过滤系统，阻隔多种污染物，将空气净化发挥至较高水平。

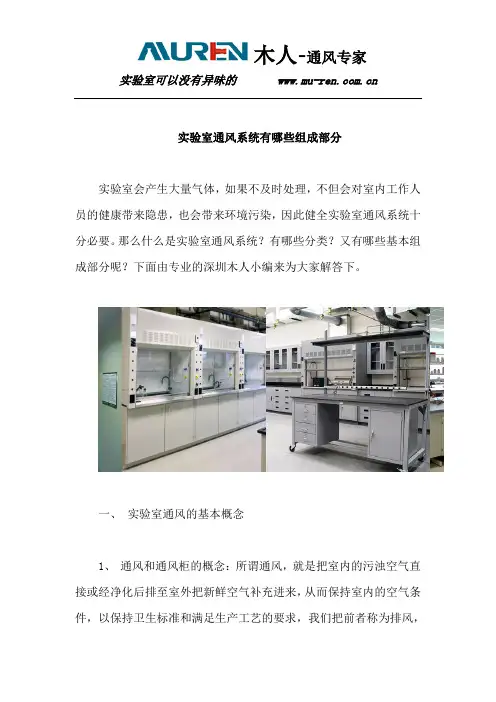

实验室通风系统有哪些组成部分实验室会产生大量气体，如果不及时处理，不但会对室内工作人员的健康带来隐患，也会带来环境污染，因此健全实验室通风系统十分必要。

那么什么是实验室通风系统？有哪些分类？又有哪些基本组成部分呢？下面由专业的深圳木人小编来为大家解答下。

一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

以上就是木人实验室给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。

深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。

作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。

我们：改革开放的前沿-设计之都-深圳十五年的实验室设计施工经验装饰、暖通、结构、家具等各个专业的设计师团队20年项目管理经验的建造师10000平方的实验室家具设计制造中心上千个工程案例（华为技术、富士康科技集团，中兴通讯，深圳大学，南昌大学，深圳市人民医院，完美集团，深圳市检察院等）实验室建设行业正经历一场前所未有的变革，由手工化进入智能化时代，木人不会做变革的观众，木人的使命将使我们如催化剂一般积极参与变革！。

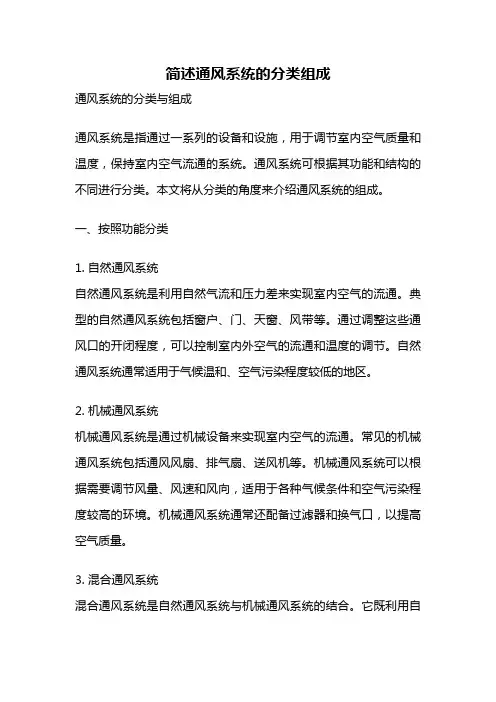

简述通风系统的分类组成通风系统的分类与组成通风系统是指通过一系列的设备和设施，用于调节室内空气质量和温度，保持室内空气流通的系统。

通风系统可根据其功能和结构的不同进行分类。

本文将从分类的角度来介绍通风系统的组成。

一、按照功能分类1. 自然通风系统自然通风系统是利用自然气流和压力差来实现室内空气的流通。

典型的自然通风系统包括窗户、门、天窗、风带等。

通过调整这些通风口的开闭程度，可以控制室内外空气的流通和温度的调节。

自然通风系统通常适用于气候温和、空气污染程度较低的地区。

2. 机械通风系统机械通风系统是通过机械设备来实现室内空气的流通。

常见的机械通风系统包括通风风扇、排气扇、送风机等。

机械通风系统可以根据需要调节风量、风速和风向，适用于各种气候条件和空气污染程度较高的环境。

机械通风系统通常还配备过滤器和换气口，以提高空气质量。

3. 混合通风系统混合通风系统是自然通风系统与机械通风系统的结合。

它既利用自然气流，又利用机械设备，以实现更好的通风效果。

混合通风系统可以根据室内外温度、湿度和污染程度等参数来自动调节通风设备的运行。

这种系统可以在不同季节和不同气候条件下灵活运行，提供更舒适的室内环境。

二、按照结构分类1. 局部通风系统局部通风系统是为了解决特定区域的空气污染问题而设计的。

典型的局部通风系统包括排风罩、排风柜等。

这些设备通过吸取污染源附近的污染物，有效控制室内空气质量。

局部通风系统通常用于实验室、化工厂、医院手术室等有特殊要求的场所。

2. 全局通风系统全局通风系统是为了整个室内空间的通风而设计的。

典型的全局通风系统包括送风口、排风口、风管等。

全局通风系统通过送风和排风的协调运行，保持室内空气的流通和新鲜。

全局通风系统通常用于办公楼、商场、酒店等场所，以提供舒适的室内环境。

3. 混合通风系统混合通风系统是局部通风系统和全局通风系统的结合。

它既可以解决特定区域的空气污染问题，又可以实现整个室内空间的通风。

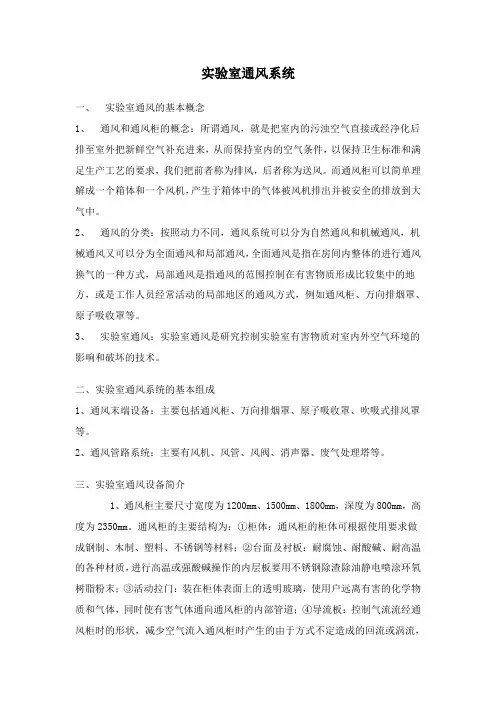

实验室通风系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克、水杯等配件。

2、万向排烟罩：主要为PP材质，规格Φ110mm。

第六章通风第⼀讲通风、空调⼯程内容本讲有两部分内容：通风⼯程的分类、组成和空调⼯程的分类、组成。

这部分内容是学习通风、空调⼯程施⼯图预算编制的基础。

⼀、通风⼯程的分类、组成：通风就是把室外的新鲜空⽓适当的处理后（如净化加热等）送进室内，把室内的废⽓（经消毒、除害）排⾄室外，从⽽保持室内空⽓的新鲜和洁净度。

（⼀）通风⼯程系统分类通风⼯程系统有三种分类⽅法：1、按通风系统的动⼒划分，可分为⾃然通风和机械通风。

2、按通风系统的作⽤范围划分，可分为全⾯通风和局部通风。

3、按通风系统的特征划分，可分为进⽓式通风和排⽓式通风。

（⼆）通风⼯程系统组成通风⼯程系统组成分送风系统和排风系统分别讲述。

1、送风（给风）系统组成（J系统）送风（J风）系统由新风⼝、空⽓处理室、通风机、送风管、回风管、送（出）风⼝、吸（回、排）风⼝、管道配件（管件）、管道部件等组成，见图6－1。

（1）新风⼝是指新鲜空⽓⼊⼝。

（2）空⽓处理室空⽓在此进⾏过滤、加热、加湿等处理。

（3）通风机将处理后的空⽓送⼊风管内。

（4）送风管将通风机送来的空⽓送到各个房间。

送风管上安装有调节阀、送风⼝、防⽕阀、检查孔等部件。

（5）回风管也称排风管，将浊⽓吸⼊管道内送回空⽓处理室。

管道上安有回风⼝、防⽕阀等部件。

（6）送（出）风⼝将处理后的空⽓均匀送⼊房间。

（7）吸（回、排）风⼝将房间内浊⽓吸⼊回风管道，送回空⽓处理室处理。

（8）管道配件（管件）弯头、三通、四通、异径管、法兰盘、导流⽚、静压箱等。

（9）管道部件各种风⼝、阀、排⽓罩、风帽、检查孔、测定孔和风管⽀、吊、托架等。

2、排风（P）系统组成排风系统⼀般有P系统、侧吸罩P系统、除尘P系统⼏种形式，如图6－2。

该系统由排风⼝、排风管、排风机、风帽、除尘器、其他管件和部件组成。

（1）排风⼝将浊⽓吸⼊排风管内。

有吸风⼝、侧吸罩、吸风罩等部件。

（2）排风管输送浊⽓的管道。

（3）排风机排风机是将浊⽓⽤机械能量从排风管中排出。

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间整体的进行通风换气的一种方式，局部通风是指通风的围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的部管道；④导流板：控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。
