半导体材料的霍尔效应

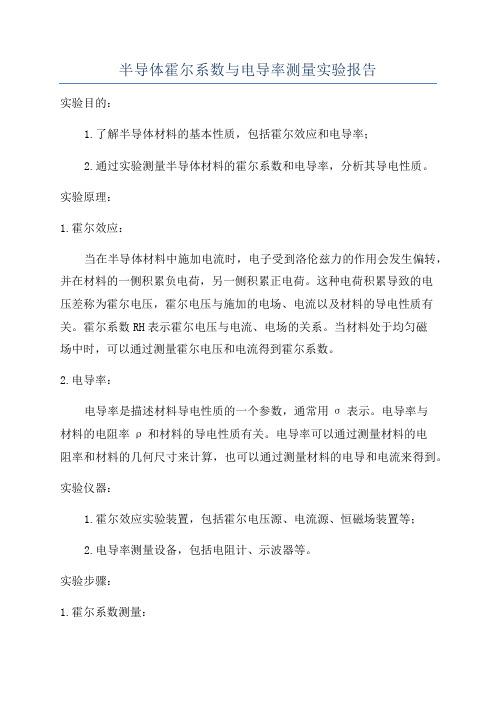

半导体的霍尔系数与电导率实验报告半导体的霍尔系数与电导率实验报告一、实验目的1. 了解半导体材料的基本性质；2. 掌握霍尔效应的基本原理和测量方法；3. 掌握电导率的测量方法；4. 通过实验，探究半导体材料的电学特性。

二、实验原理1. 霍尔效应当一个电流I在导体中流动时，会在导体内产生磁场B。

如果在导体上施加一个横向磁场，则磁场会使电子受到一个横向力F，使电子在导体中发生偏转，这种现象称为霍尔效应。

霍尔效应的大小与横向磁场、电流强度、样品尺寸和载流子类型等因素有关。

2. 电导率电导率是指单位长度、单位截面积的导体，在单位电压下通过的电流强度。

对于半导体材料来说，其电导率与载流子浓度和载流子迁移率有关。

三、实验步骤1. 实验器材：霍尔效应测量仪、半导体样品、恒流源、数字万用表等。

2. 实验步骤：（1）将半导体样品固定在霍尔效应测量仪上，并接上恒流源和数字万用表，调节恒流源使其输出电流为所需值。

（2）调节霍尔效应测量仪上的磁场大小和方向，使其满足实验要求。

（3）记录数字万用表上的电压值、电流值和磁场值。

（4）更改实验条件，重复步骤2和步骤3，记录数据。

（5）根据数据计算出半导体样品的霍尔系数和电导率。

四、实验结果及分析1. 实验数据实验数据如下表所示：2. 计算结果根据实验数据，可以计算出半导体样品的霍尔系数和电导率。

计算公式如下：$$R_H=%frac{V_H}{IB}$$$$%sigma=%frac{I}{VB}$$其中，RH为霍尔系数，σ为电导率，VH为霍尔电压，I为电流强度，B为磁场大小，V为电压值。

根据上述公式，可以得到半导体样品的霍尔系数为1.6×10-3m3/C，电导率为3.3×10-3 S/m。

3. 结果分析根据实验结果可以看出，半导体样品的霍尔系数较小，说明其载流子浓度较低。

而电导率比较大，说明半导体样品中的载流子迁移率较高。

这与半导体材料的特性相符。

五、实验总结通过本次实验，我们掌握了半导体材料的基本性质和电学特性，并了解了霍尔效应和电导率的基本原理和测量方法。

实验三半导体材料的霍尔效应测量实验1实验原理1）霍尔效应霍尔效应指的是在外加磁场的作用下，给半导体通入电流，内部的载流子受到磁场引起的洛伦兹力的影响，空穴和电子向相反的方向偏转，这种偏转导致在垂直电流和磁场方向上产生正负电荷的积累，形成附加的横向电场，直至电场对载流子的作用力与洛伦兹力抵消，此时的电场强度乘以半导体样品的宽度后，可以得到霍尔电压V H。

设磁感应强度为B，电子浓度（假设为n型半导体）为n，则电流表达式为I H=nevbd，而霍尔电压产生的电场为E H=vB霍尔电压的表达式为:V H=E H b=vBb =I HnebdBb =1neI H Bd=R HI H Bd其中R H称为霍尔系数：R H=1 ne可以通过V H,B, I H的方向可以判断样品的导电类型，通过V H和 I H的关系曲线可以提取出R H，进一步还可以得到电子（空穴）浓度。

在实际测量中，还会伴随一些热磁副效应，使得V H还会附带另外一些电压，给测量带来误差。

为了消除误差，需要取不同的I H和B的方向测量四组数据求平均值得到V H，如下表示I H正向I H负向B正向V1V3B负向V2V42)范德堡法测量电阻率由于实验使用的霍尔元件可视为厚度均匀、无空洞的薄片，故可使用范德堡法进行电阻率的测量。

在样品四周制作四个极小的欧姆接触电极1,2,3,4。

如图2所示。

14图 1 霍尔效应原理示意图先在1、2端通电流，3、4端测电压，可以定义一个电阻R1=|V34| I12然后在2、3端通电流，1、4端测电压，求R2=|V14| I23理论上证明样品的电阻率与R1、R2的关系为ρ=πdln2R1+R22f可以通过查表可知范德堡因子f与R1/R2的关系，从而求得样品的电阻率。

2实验内容本实验所用仪器为SH500-A霍尔效应实验仪、恒流电源、高斯计。

实验步骤如下：1）连线掌握仪器性能，连接恒流电源与霍尔效应试验仪之间的各组连线。

2）测量霍尔系数，判断样品的导电类型测量半导体样品的霍尔系数。

霍尔效应实验方法【实用版3篇】目录（篇1）1.霍尔效应实验方法的概述2.霍尔效应实验方法的原理3.霍尔效应实验方法的步骤4.霍尔效应实验方法的应用5.霍尔效应实验方法的注意事项正文（篇1）【霍尔效应实验方法的概述】霍尔效应实验方法是一种用于测量半导体材料中的霍尔效应的实验方法。

霍尔效应是指当半导体材料中的载流子在电场作用下发生偏移，并在材料内部产生横向电场，从而导致横向电流的现象。

霍尔效应实验方法可以帮助研究者了解半导体材料的性质，并为器件设计和制造提供重要参数。

【霍尔效应实验方法的原理】霍尔效应实验方法的原理是基于霍尔效应的测量。

在半导体材料中，载流子受到电场作用而发生偏移，形成横向电场。

当横向电场达到一定程度时，会在材料表面产生横向电流。

通过测量横向电流，可以计算出载流子浓度和电场强度等相关参数。

【霍尔效应实验方法的步骤】1.准备半导体材料：选择合适的半导体材料，如硅、锗等，并加工成薄片或晶圆。

2.制作电极：在半导体材料表面制作电极，通常需要四个电极，分别是源极、漏极、霍尔极和反向霍尔极。

3.施加电压：通过源极和漏极施加直流电压，形成直流电场。

4.测量电流：通过霍尔极和反向霍尔极测量横向电流。

5.计算参数：根据测量得到的横向电流，计算载流子浓度、电场强度等参数。

【霍尔效应实验方法的应用】霍尔效应实验方法在半导体材料研究、器件设计和制造等领域具有广泛应用。

通过测量霍尔效应参数，可以了解半导体材料的载流子浓度、迁移率、电阻率等重要参数，为器件设计和制造提供重要依据。

【霍尔效应实验方法的注意事项】1.在实验过程中，要注意半导体材料的加工和处理，避免污染和损伤。

2.在施加电压时，要注意控制电压和电流，避免超过材料的承受范围。

目录（篇2）1.霍尔效应实验方法的背景和意义2.霍尔效应实验方法的原理3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的注意事项5.霍尔效应实验方法的应用领域正文（篇2）一、霍尔效应实验方法的背景和意义霍尔效应实验方法是一种用于测量磁场强度的实验方法，它基于霍尔效应的原理。

半导体霍尔效应研究一、实验目的1．了解半导体中霍尔效应产生的物理过程。

2. 掌握霍尔系数和电导率和测量方法，通过对常温下霍尔系数的测定，确定半导体材料的导电类型和掺杂浓度；了解霍数随温度的变化。

3．了解实验环境条件下可能产生的副效应及其消除方法。

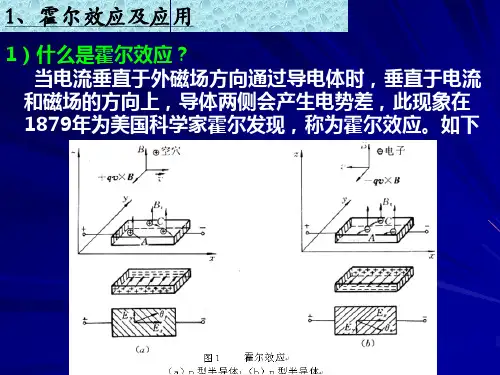

二、实验仪器HL-6A霍尔效应仪、C5特斯拉计三、实验原理与方法(一)霍尔效应如图14－1所示，在一块矩形半导体样的X方向均匀地通以电流Ｉｘ，处于同一等势面上的A．B两点间的电位差为零；但若在Ｚ方向加上磁场Bz时，则A．B两点将产生电势差 V ,这一现象称为霍尔效应。

其因为由美国物理学家霍尔研究载流导体在磁场中导电的性质发现而得名。

Z yB Z Y X14-1霍尔效应示意图图14-2 P型半导体的霍尔效应为什么会产生霍尔电势差？假设一块P型半导体宽度为 a，厚度为 b，如图14－2所示。

我们首先讨论其中没有温度梯度且只有一种载流子，所有载流子都具有相同的漂移速度，磁场不太强不考虑磁阻的情况。

令V为空穴速度，P为空穴浓度，p为空穴迁移率。

磁场为Z方向，电流为X方向，电流密度为J。

此时沿X方向运动的空穴在磁场B作用下，受洛沦磁力作用使之横向偏转。

由于样品有边界，有些偏转的载流子在边界累积，产生一横向电场E，我们称之为霍尔电场。

霍尔电势差即由此电场而建立。

这时空穴受力为洛沦磁力与电场力的矢量和：F＝ｅ(Ｅ＋V×B) （14－1）达到稳态时，空穴所受的横向电场力与洛沦磁力恰好抵消，即ｅ（ｖ×B）= eE ( 14-2 )又通过样品的电流为I=pevab则空穴的速度为v=I/peab代入（14－2）式得E==两边同乘以a得V=（14－3）系数=R我们称之为霍尔系数。

又因为电流强度I＝J．ab ,V=E a , 故有 V=R．．a=R R=（14－4）如果是N型半导体，这时电子沿－X方向运动，在磁场B的作用下受到指向－y方向的洛沦磁力，这样载流子在边缘的累积，在－Y 方向建立霍尔电场E，同理我们可以导出E=-JB R== (n为电子浓度) （14-5）（为电子浓度）（14－5）我们在实验中只要能测出样品电流I，磁场强度B，样品厚度 b及霍尔电位差V，就可以求出霍尔系数R。

霍尔效应与半导体器件引言：近年来，随着科技的不断进步，半导体器件作为现代电子设备的核心组成部分，受到了越来越多的关注。

在研究半导体器件时，我们常常会遇到一个非常重要且关键的概念——霍尔效应。

本文将围绕霍尔效应展开探讨，并探究其在半导体器件中的应用。

一、霍尔效应的原理霍尔效应最早由美国物理学家爱德华·霍尔于1879年发现。

它是一种关于材料的电阻率与外加磁场的关系的现象。

简单来说，当一个电流通过某种材料时，在该材料中会产生一个磁场，进而引发电荷的偏转，最终导致材料的电阻发生变化。

这种现象即为霍尔效应。

二、霍尔效应的类型根据材料的不同特性，霍尔效应可分为正霍尔效应和负霍尔效应。

正霍尔效应指的是在应用垂直于电流方向的磁场时，霍尔电压与电流之间存在正比关系；负霍尔效应则正好相反，即霍尔电压与电流之间存在反比关系。

这两种效应的出现取决于半导体材料内部的载流子类型及其漂移方向。

三、霍尔效应的应用1. 电流传感器：借助霍尔效应，我们可以将半导体器件中的霍尔电压与外加电流进行相关计算。

这使得霍尔效应成为电流传感器的一种理想选择。

利用霍尔电感元件可以测量各种电流信号，并将其转化为相应的电压信号，实现对电流的准确测量。

2. 磁场传感器：霍尔效应也可以被用于磁场传感器的制造。

通过将半导体材料与霍尔效应结合，制备出灵敏度高、响应迅速的磁场传感器。

这种传感器广泛应用于导航系统、机器人技术、汽车电子等领域。

3. 光电器件：除了电流和磁场的测量之外，霍尔效应在光电器件中也有着重要的应用。

例如，利用霍尔电感元件的光电流特性，可以实现对光信号的检测和测量，从而实现对光强的精确控制。

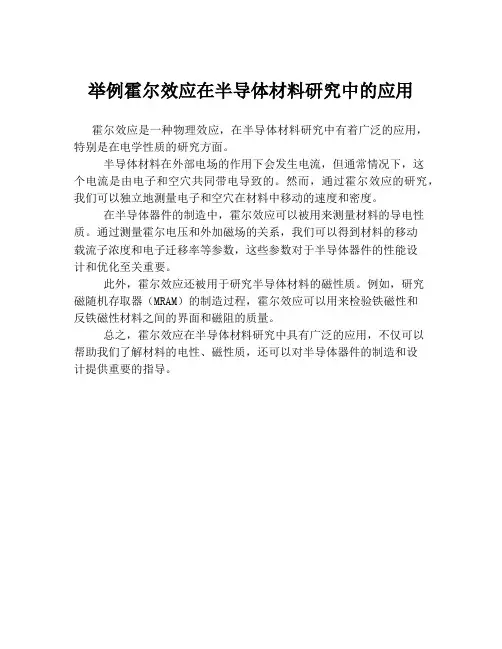

四、半导体器件中的霍尔效应霍尔效应在半导体器件中的应用主要集中在两个方面：一是用于半导体材料特性的测量与研究，二是用于制备功能性器件。

1. 特性测量：半导体器件中的霍尔效应常常通过测量材料的霍尔电压和磁感应强度来了解材料的导电特性、载流子浓度等基本参数。

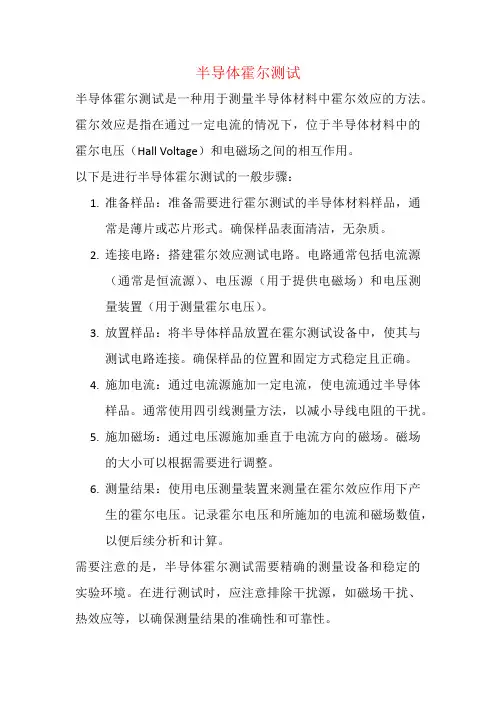

半导体霍尔测试
半导体霍尔测试是一种用于测量半导体材料中霍尔效应的方法。

霍尔效应是指在通过一定电流的情况下，位于半导体材料中的霍尔电压（Hall Voltage）和电磁场之间的相互作用。

以下是进行半导体霍尔测试的一般步骤：
1.准备样品：准备需要进行霍尔测试的半导体材料样品，通
常是薄片或芯片形式。

确保样品表面清洁，无杂质。

2.连接电路：搭建霍尔效应测试电路。

电路通常包括电流源
（通常是恒流源）、电压源（用于提供电磁场）和电压测
量装置（用于测量霍尔电压）。

3.放置样品：将半导体样品放置在霍尔测试设备中，使其与
测试电路连接。

确保样品的位置和固定方式稳定且正确。

4.施加电流：通过电流源施加一定电流，使电流通过半导体
样品。

通常使用四引线测量方法，以减小导线电阻的干扰。

5.施加磁场：通过电压源施加垂直于电流方向的磁场。

磁场
的大小可以根据需要进行调整。

6.测量结果：使用电压测量装置来测量在霍尔效应作用下产
生的霍尔电压。

记录霍尔电压和所施加的电流和磁场数值，以便后续分析和计算。

需要注意的是，半导体霍尔测试需要精确的测量设备和稳定的实验环境。

在进行测试时，应注意排除干扰源，如磁场干扰、热效应等，以确保测量结果的准确性和可靠性。

半导体霍尔测试广泛应用于研究材料的电导性、载流子浓度、载流子迁移率以及磁场传感器和霍尔元件等领域。

第1篇一、实验目的1. 熟悉半导体材料的性质，掌握半导体材料的制备方法。

2. 学习使用四探针法测量半导体材料的电阻率和薄层电阻。

3. 掌握半导体材料霍尔系数和电导率的测量方法。

4. 了解太阳能电池的工作原理，并进行性能测试。

二、实验原理1. 半导体材料：半导体材料具有介于导体和绝缘体之间的电导率，其电导率受温度、掺杂浓度等因素影响。

本实验所用的半导体材料为硅（Si）。

2. 四探针法：四探针法是一种测量半导体材料电阻率和薄层电阻的常用方法。

通过测量电流在半导体材料中流过时，电压的变化，可以得到材料的电阻率和薄层电阻。

3. 霍尔效应：霍尔效应是一种测量半导体材料霍尔系数和电导率的方法。

当半导体材料中存在磁场时，载流子在运动过程中会受到洛伦兹力的作用，导致载流子在垂直于电流和磁场的方向上产生横向电场，从而产生霍尔电压。

4. 太阳能电池：太阳能电池是一种将光能转化为电能的装置。

本实验所用的太阳能电池为硅太阳能电池，其工作原理是光生电子-空穴对在PN结处分离，产生电流。

三、实验仪器与材料1. 实验仪器：四探针测试仪、霍尔效应测试仪、太阳能电池测试仪、数字多用表、温度计等。

2. 实验材料：硅（Si）半导体材料、太阳能电池等。

四、实验步骤1. 四探针法测量半导体材料电阻率和薄层电阻（1）将硅半导体材料切割成合适尺寸的样品。

（2）将样品放置在四探针测试仪上，按照仪器操作步骤进行测量。

（3）记录实验数据，计算电阻率和薄层电阻。

2. 霍尔效应测量半导体材料霍尔系数和电导率（1）将硅半导体材料切割成合适尺寸的样品。

（2）将样品放置在霍尔效应测试仪上，按照仪器操作步骤进行测量。

（3）记录实验数据，计算霍尔系数和电导率。

3. 太阳能电池性能测试（1）将硅太阳能电池放置在太阳能电池测试仪上。

（2）按照仪器操作步骤进行测试，记录实验数据。

（3）计算太阳能电池的短路电流、开路电压、填充因子等参数。

五、实验结果与分析1. 四探针法测量半导体材料电阻率和薄层电阻根据实验数据，计算得到硅半导体材料的电阻率和薄层电阻分别为：ρ =0.3Ω·m，Rt = 0.1Ω。
