实验报告--霍尔效应原理及其应用成都信息工程学院物理实验报告姓名：专业：班级：学号：实验日期：2006-09-03一段实验教室： 5206 指导教师：一、实验名称：霍尔效应原理及其应用二、实验目的：1、了解霍尔效应产生原理；2、测量霍尔元件的H s-曲线，了解霍尔V IV I-、H m电压H V与霍尔元件工作电流s I、直螺线管的励磁电流m I间的关系；3、学习用霍尔元件测量磁感应强度的原理和方法，测量长直螺旋管轴向磁感应强度B及分布；4、学习用对称交换测量法（异号法）消除负效应产生的系统误差。

- 2 -三、仪器用具：YX-04型霍尔效应实验仪（仪器资产编号）四、实验原理：1、霍尔效应现象及物理解释霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力B f作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。

对于图１所示。

半导体样品，若在ｘ方向通以电流s I，在ｚ方向加磁场B u r，则在ｙ方向即样品Ａ、Ａ′电极两侧就开始聚积异号电荷而产生相应的电场H E，电场的指向取决于样品的导电类型。

显然，当载流子所受的横向电场力E B<时电荷不断聚积，电场不断加f f强，直到E B=样品两侧电荷的积累就达到平衡，即f f样品Ａ、Ａ′间形成了稳定的电势差（霍尔电压）V。

H- 3 -- 4 -设HE 为霍尔电场，v 是载流子在电流方向上的平均漂移速度；样品的宽度为b ，厚度为d ，载流子浓度为n ，则有：s I nevbd =（1－1） 因为E H f eE =，B f evB =，又根据E B ff =，则1s s H H H I B I B V E b R ne d d =⋅=⋅= （1－2）其中1/()H R ne =称为霍尔系数，是反映材料霍尔效应强弱的重要参数。

只要测出H V 、B 以及知道s I 和d ，可按下式计算3(/)H R m c ： H H s V d R I B =（1－3）B I U K S H H /=（1—4）H K 为霍尔元件灵敏度。

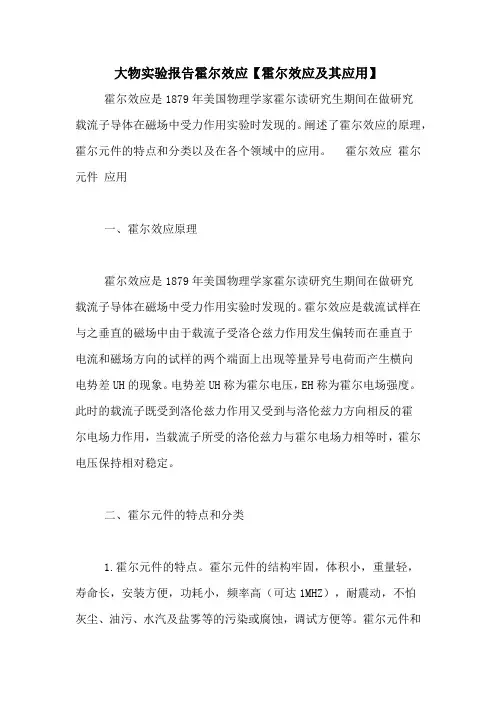

大物实验报告霍尔效应【霍尔效应及其应用】霍尔效应是1879年美国物理学家霍尔读研究生期间在做研究载流子导体在磁场中受力作用实验时发现的。

阐述了霍尔效应的原理，霍尔元件的特点和分类以及在各个领域中的应用。

霍尔效应霍尔元件应用一、霍尔效应原理霍尔效应是1879年美国物理学家霍尔读研究生期间在做研究载流子导体在磁场中受力作用实验时发现的。

霍尔效应是载流试样在与之垂直的磁场中由于载流子受洛仑兹力作用发生偏转而在垂直于电流和磁场方向的试样的两个端面上出现等量异号电荷而产生横向电势差UH的现象。

电势差UH称为霍尔电压，EH称为霍尔电场强度。

此时的载流子既受到洛伦兹力作用又受到与洛伦兹力方向相反的霍尔电场力作用，当载流子所受的洛伦兹力与霍尔电场力相等时，霍尔电压保持相对稳定。

二、霍尔元件的特点和分类1.霍尔元件的特点。

霍尔元件的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀，调试方便等。

霍尔元件和永久磁体都能在很宽的温度范围(-40℃～1 50℃)、很强的振动冲击条件下工作，且磁场不受一般介质的阻隔。

另外它的变换器组件能够和相关的信号处理电路集成到同一片硅片上，体积小，成本低，且具有较好的抗电磁干扰性能。

2.霍尔元件的分类。

按照霍尔元件的结构可分为：一维霍尔元件、二维霍尔元件和三维霍尔元件。

一维霍尔元件又被称为单轴霍尔元件，它的主要参数是灵敏度、工作温度和频率响应。

运用此类器件时，就可将与适当的小磁钢一起运动的物体的位置、位移、速度、角度等信息以电信号的形式传感出来，达到了自动测量与控制的目的。

二维霍尔元件的结构是二维平面，也被称为平面霍尔元件；三维霍尔元件通常被称为非平面霍尔元件。

霍尔元件按功能可分为：线形元件、开关、锁存器和专用传感器。

三、霍尔效应的应用人们在利用霍尔效应原理开发的各种霍尔元件已广泛应用于精密测磁、自动化控制、通信、计算机、航天航空等工业部门及国防领域。

霍尔效应及其应用实验原理霍尔效应是一种利用材料内部自由电子的磁场运动所引起的电压现象，也是一种用来测量磁场强度和磁场方向的技术。

该效应可以在所有导体材料中观察到，尤其是在半导体材料中表现出更为复杂的特性。

霍尔效应的实验原理是：当一个导体材料处于垂直于磁场方向的磁场中，自由电子的运动受到磁场的力作用而偏向一侧，形成电荷分离，从而产生电势差，这个电势差称为霍尔电势差。

霍尔电势差与磁场的大小和电流的方向有关。

一般来说，当电流方向与磁场垂直时，霍尔电势差达到最大值；当电流方向与磁场平行时，霍尔电势差为零。

霍尔效应在实际应用中有着广泛的用途，包括测量磁场强度和方向、测量导体材料内部自由电子浓度、测量射线辐照量等。

在半导体材料中，霍尔效应可以用来测量载流子类型、载流子浓度以及半导体的类型等。

在实验中，霍尔效应的应用可以通过霍尔元件进行。

霍尔元件通常是一个纯半导体片，在片的交叉口处引入掺杂杂质，使其形成p型和n型结构，从而形成一个p-n结。

当通过霍尔元件的电流和磁场垂直时，就可以观察到霍尔电势差的产生。

具体实验步骤如下：1.准备霍尔元件。

将霍尔元件插入电路板的插孔中，连接元件的负载电阻。

2.设置磁场。

将磁铁放在电路板上方并打开电源，调整磁铁的位置和方向，使磁场垂直于霍尔元件。

3.测量电压。

开启电源，调节电流大小，记录不同电流下霍尔电压的大小和方向。

4.绘制图表。

将电流和霍尔电压数据绘制成图表，根据图表分析霍尔电势差与电流和磁场的关系。

霍尔效应具有广泛的应用前景，特别是在微电子工业中，可以用来测量半导体性能和器件参数，从而提高半导体器件制造的精度和可靠性。

霍尔效应及其应用实验报告一、实验名称：霍尔效应原理及其应用二、实验目的：1、了解霍尔效应产生原理；2、测量霍尔元件的H s V I -、H m V I -曲线，了解霍尔电压H V 与霍尔元件工作电流s I 、直螺线管的励磁电流mI 间的关系；3、学习用霍尔元件测量磁感应强度的原理和方法，测量长直螺旋管轴向磁感应强度B 及分布；4、学习用对称交换测量法（异号法）消除负效应产生的系统误差。

三、仪器用具：YX-04型霍尔效应实验仪（仪器资产编号）四、实验原理：1、霍尔效应现象及物理解释霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力B f 作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。

对于图１所示。

半导体样品，若在ｘ方向通以电流sI ，在ｚ方向加磁场B ，则在ｙ方向即样品Ａ、Ａ′电极两侧就开始聚积异号电荷而产生相应的电场HE ，电场的指向取决于样品的导电类型。

显然，当载流子所受的横向电场力E B f f <时电荷不断聚积，电场不断加强，直到E Bf f =样品两侧电荷的积累就达到平衡，即样品Ａ、Ａ′间形成了稳定的电势差（霍尔电压）HV 。

设HE 为霍尔电场，v 是载流子在电流方向上的平均漂移速度；样品的宽度为b ，厚度为d ，载流子浓度为n ，则有：，则有：s I nevbd = （（1－1） 因为E H f eE =，B f evB =，又根据E Bf f =，则，则1s s H H HI B I B V E b R ne d d =×=×= （（1－2）其中1/()H R ne =称为霍尔系数，是反映材料霍尔效应强弱的重要参数。

只要测出HV 、B以及知道sI 和d ，可按下式计算3(/)H R m c ：H Hs V d RI B =（（1－3）B I U K SHH/= （（1—4） H K 为霍尔元件灵敏度。

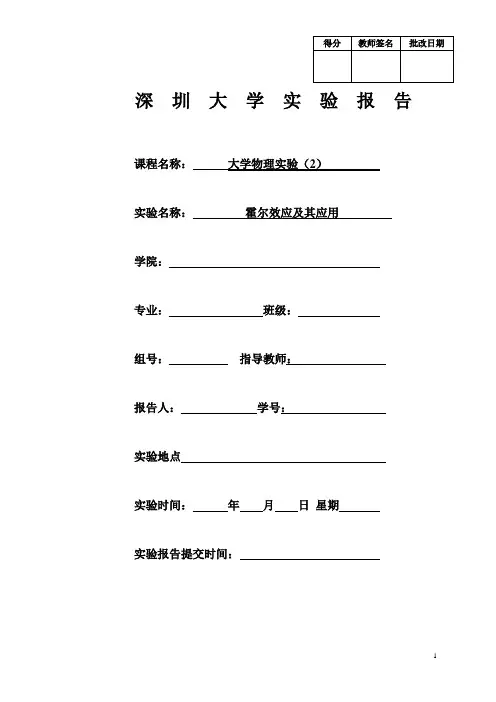

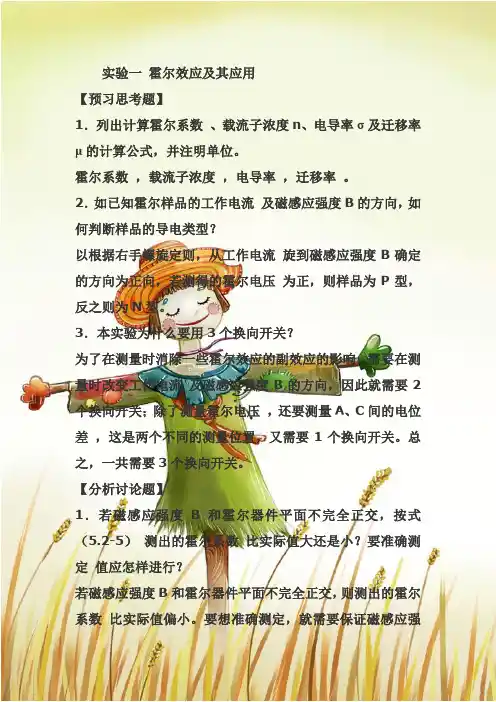

课程名称：大学物理实验（二）实验名称：霍尔效应及其应用
图3.3 霍尔器件输出特性测量仪器实物图
仪器操作注意事项
1、测试仪开关机前将I S和I M旋钮逆时针转到底，防止输出电流过大；
2、I S和I M接线不可颠倒，以防烧坏霍尔片；
3、式样应置于螺旋线圈/铁芯气隙内磁场均匀处（即尽量处于中心）。

4、电压表调零
，测试仪功能选择置于“V H”，然后调节I M=0.5A,d=0.5mm
K，单位为千高斯/安(KGs/A)
表5.1 V H—I S曲线图
表5.2测绘曲线V H—I M数据记录表
/mV V2/mV V3/mV V4/mV V
Is-B，+Is-B，-Is+B，-Is
-4.52 4.53-4.80
-6.07 6.11-6.36
-7.637.64-7.92
-9.199.20-9.47
-10.7510.76-11.03
-12.3112.32-12.60
图5.2V H—I M曲线图
测量螺线管轴线上磁场分布
图5.3螺线管轴线上磁场分布
I S曲线的数据处理如下
=0.500A，K=3.94(KGS/A)
V H1=V1−V2+V3−V4
4=2.64−(−2.54)+2.55−(−2.63)
4
=2.59(mV)
5.1；
B=KI M=0.394×0.5=0.197(T)。

霍尔式的原理与应用一、霍尔效应的原理霍尔效应是指当电流通过一块材料时，垂直于电流方向的磁场引发的电场现象。

它基于霍尔效应传感器中的霍尔元件。

1.1 霍尔元件的结构霍尔元件由霍尔片、电流引脚和电压引脚组成。

霍尔片是由半导体材料制成的，具有特殊的性质，可以感测到外部磁场，并将其转化为电场。

1.2 霍尔效应的原理当电流通过霍尔元件时，垂直于电流方向的磁场作用在霍尔片上，使得霍尔片两边形成电势差。

这个电势差称为霍尔电压（Hall voltage），并遵循以下公式：$$ V_H = B \\cdot I \\cdot R_H $$其中，V H为霍尔电压，B为磁场强度，I为电流强度，R H为霍尔常数。

根据霍尔电压的方向，可以判断磁场的方向。

二、霍尔效应的应用霍尔效应广泛应用于各个领域，下面列举几个典型的应用场景。

2.1 速度测量通过安装霍尔传感器，可以测量旋转物体的速度。

当物体上有磁场发生改变时，霍尔传感器可以检测到霍尔电压的变化，并通过计算得到物体的速度。

2.2 位置检测利用霍尔效应传感器的灵敏度，可以用于检测磁体的位置。

当磁体接近或离开霍尔传感器时，磁场的改变会导致霍尔电压的变化，从而可以确定磁体的位置。

2.3 电流测量由于霍尔电压与电流强度成正比，可以通过测量霍尔电压来确定电流的大小。

这在电力系统中非常有用，可以用于实时监测电流是否超过额定值。

2.4 开关检测霍尔传感器可以用作磁性开关的探测器。

当磁场与传感器接近时，霍尔电压将发生变化，可以用于检测物体的接近或离开。

2.5 指南针利用霍尔效应传感器的灵敏度，可以制作电子指南针。

通过测量磁场的方向，可以确定地理方位。

2.6 电动汽车霍尔传感器在电动汽车中有广泛的应用。

例如，用于控制电机速度、测量电池电流、检测车辆速度等。

三、总结霍尔式的原理基于霍尔效应传感器中的霍尔元件，通过测量霍尔电压来检测磁场的变化。

霍尔效应在速度测量、位置检测、电流测量、开关检测、指南针和电动汽车等领域有广泛的应用。

霍尔效应的应用举例及原理简介霍尔效应是指当电流通过载流子密度较高的材料时，在磁场的作用下，产生的电势差现象。

这种效应被广泛应用于各种电子设备和传感器中。

本文将介绍几个应用霍尔效应的实际例子，并解释其原理。

1. 磁场检测器霍尔效应的一个主要应用就是磁场检测器。

通过测量通过材料的电流和磁场之间的关系，可以实时监测磁场的强度和方向。

这种检测器常用于工业控制系统中，用于测量电机、传感器和磁铁生成的磁场。

•磁场强度测量：通过将霍尔元件置于被测磁场附近，可以根据霍尔电压的变化来推导磁场的强度。

由于霍尔效应对磁场的敏感性很高，因此可以非常准确地测量强磁场和弱磁场。

•磁场方向检测：通过在材料中放置多个霍尔元件，并分别测量它们的输出电压，可以判断磁场的方向。

根据霍尔电压的变化规律，可以获得磁场的方向信息。

2. 位置传感器霍尔效应在位置传感器中发挥着重要作用。

通过结合磁场和霍尔效应，可以实现非接触式的位置测量。

•线性位置传感器：线性霍尔元件被用于测量物体相对于传感器的位置。

通过不同位置上的磁场强度的变化，可以确定物体的具体位置。

这种传感器常用于汽车行程传感器、液位传感器等应用中。

•旋转位置传感器：旋转霍尔传感器可以测量物体的角度。

通过将磁场和霍尔元件组合在旋转部件上，可以实时记录旋转部件的位置。

这种传感器被广泛应用于工业自动化以及汽车行程控制系统中。

3. 电流测量器霍尔效应还可以用作电流测量器。

通过测量通过材料的电流和产生的磁场之间的关系，可以实时测量电流的强度。

•直流电流测量：通过将霍尔元件置于电流载流子流动的路径上，可以根据霍尔电势差的变化来测量电流强度。

可以将霍尔元件配合一个伏安表来实现准确的直流电流测量。

•交流电流测量：对于交流电流的测量，通常需要将霍尔元件与其他电路元件（如滤波电感、电容）组合使用，以消除干扰信号。

通过采集霍尔电势差的变化并根据对应的电路设计进行处理，可以实现交流电流测量。

4. 磁力计霍尔效应也常用于制作磁力计，用于测量磁场的强度。

磁学中的霍尔效应及其应用磁学是物理学中的一个重要分支，研究物质在磁场中的行为和性质。

在磁学中，霍尔效应是一种非常重要的现象，具有广泛的应用。

本文将介绍霍尔效应的基本概念和原理，并探讨其在科学研究和工程应用中的意义。

一、霍尔效应的基本概念和原理霍尔效应是指在电流通过导体时，当导体处于垂直磁场中时，会在导体两侧产生电势差，这种现象被称为霍尔效应。

霍尔效应的基本原理可以通过洛伦兹力和电荷守恒定律来解释。

当电流通过导体时，电子在导体内部运动。

在垂直磁场的作用下，电子会受到洛伦兹力的作用，使得电子在导体内部发生偏转。

由于电子的偏转，导体两侧形成了电荷分布差异，进而产生了电势差。

这个电势差就是霍尔电势差，也称为霍尔电压。

二、霍尔效应的应用1. 磁场测量霍尔效应可以用于测量磁场的强度和方向。

通过将霍尔元件（霍尔传感器）安装在需要测量磁场的地方，当磁场通过霍尔元件时，会产生霍尔电势差。

通过测量霍尔电势差的大小和方向，可以计算出磁场的强度和方向。

2. 电流测量霍尔效应还可以用于测量电流的大小。

将霍尔元件安装在电路中，当电流通过霍尔元件时，会产生霍尔电势差。

通过测量霍尔电势差的大小，可以计算出电流的大小。

3. 速度测量霍尔效应在速度测量中也有广泛的应用。

将霍尔元件安装在运动物体上，当物体在磁场中运动时，会产生霍尔电势差。

通过测量霍尔电势差的大小和方向，可以计算出物体的速度。

4. 位置控制霍尔效应还可以用于位置控制。

将霍尔元件安装在需要控制位置的地方，当物体移动到特定位置时，会产生霍尔电势差。

通过测量霍尔电势差的大小和方向，可以实现对物体位置的精确控制。

5. 磁传感器霍尔效应还被广泛应用于磁传感器中。

磁传感器可以用于检测磁场的强度和方向，广泛应用于导航系统、磁条读写头等领域。

三、结语霍尔效应作为磁学中的重要现象，具有广泛的应用前景。

通过利用霍尔效应，可以实现对磁场、电流、速度和位置等物理量的测量和控制。

随着科学技术的不断进步，霍尔效应在各个领域的应用也将得到进一步的拓展和发展。

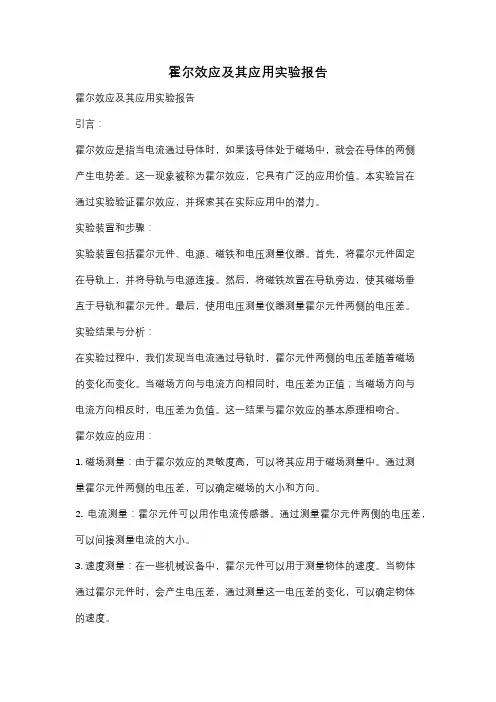

霍尔效应及其应用实验报告霍尔效应及其应用实验报告引言：霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体的两侧产生电势差。

这一现象被称为霍尔效应，它具有广泛的应用价值。

本实验旨在通过实验验证霍尔效应，并探索其在实际应用中的潜力。

实验装置和步骤：实验装置包括霍尔元件、电源、磁铁和电压测量仪器。

首先，将霍尔元件固定在导轨上，并将导轨与电源连接。

然后，将磁铁放置在导轨旁边，使其磁场垂直于导轨和霍尔元件。

最后，使用电压测量仪器测量霍尔元件两侧的电压差。

实验结果与分析：在实验过程中，我们发现当电流通过导轨时，霍尔元件两侧的电压差随着磁场的变化而变化。

当磁场方向与电流方向相同时，电压差为正值；当磁场方向与电流方向相反时，电压差为负值。

这一结果与霍尔效应的基本原理相吻合。

霍尔效应的应用：1. 磁场测量：由于霍尔效应的灵敏度高，可以将其应用于磁场测量中。

通过测量霍尔元件两侧的电压差，可以确定磁场的大小和方向。

2. 电流测量：霍尔元件可以用作电流传感器。

通过测量霍尔元件两侧的电压差，可以间接测量电流的大小。

3. 速度测量：在一些机械设备中，霍尔元件可以用于测量物体的速度。

当物体通过霍尔元件时，会产生电压差，通过测量这一电压差的变化，可以确定物体的速度。

4. 位置检测：霍尔元件可以用于检测物体的位置。

当物体移动到霍尔元件附近时，会产生电压差的变化，通过测量这一变化，可以确定物体的位置。

5. 开关控制：由于霍尔元件对磁场的敏感性，可以将其用作磁敏开关。

当磁场的存在或消失时，霍尔元件的电压差会发生变化，可以利用这一特性来控制开关的状态。

结论：通过实验验证了霍尔效应的存在，并探索了其在实际应用中的潜力。

霍尔效应在磁场测量、电流测量、速度测量、位置检测和开关控制等领域都具有重要的应用价值。

随着科技的不断发展，我们相信霍尔效应的应用将会越来越广泛，为我们的生活带来更多便利和创新。
