多通道信号采集与分析

多路信号采集显示系统设计与实现一、引言随着科技的不断发展，人们对信号采集显示系统的需求也日益增长。

多路信号采集显示系统是一种能够同时采集多种信号并进行显示的系统，广泛应用于工业控制、仪器仪表、环境监测等领域。

本文将介绍多路信号采集显示系统的设计与实现，包括硬件和软件的设计，希望能够为相关领域的研究和开发提供一定的参考。

二、系统设计1. 系统功能需求多路信号采集显示系统主要具备以下功能需求：（1）多通道信号采集功能：能够同时采集多路模拟信号，并实时转换为数字信号。

（2）数据存储功能：能够将采集到的数据进行存储，以便后续分析和处理。

（3）数据显示功能：能够实时显示采集到的数据，并提供用户界面操作。

（4）通信接口功能：能够与PC或其他设备进行通信，进行数据传输和控制。

2. 系统硬件设计多路信号采集显示系统的硬件设计主要包括传感器、采集卡、显示屏等组成。

（1）传感器：根据不同的采集需求，选择合适的传感器，如温度传感器、压力传感器、光敏传感器等。

（2）采集卡：选择合适的多通道模拟信号采集卡，能够满足采集多路信号的需求。

采集卡通常包括A/D转换器、输入端口等。

（3）显示屏：选择合适的显示屏，能够实时显示采集到的数据，提供用户友好的操作界面。

三、系统实现1. 硬件组装与连接按照系统设计，选购合适的传感器、采集卡和显示屏，并进行硬件组装和连接。

将传感器与采集卡连接，采集卡与显示屏连接，确保硬件的正常工作。

2. 软件开发与编程根据系统设计，开发相应的软件并进行编程。

实现数据采集、数据存储、数据显示和通信接口功能，并进行软件测试和调试。

3. 系统调试与优化将硬件和软件组装完毕后，进行系统调试和优化。

测试系统的各项功能是否正常，是否满足设计要求，并对系统进行优化，提高系统的稳定性和性能。

多通道数据采集器的工作原理什么是多通道数据采集器？多通道数据采集器是一种用于采集多种类型的数据信号的设备。

常见的信号类型包括模拟信号、数字信号和频率信号等。

多通道数据采集器可以将这些信号收集起来，并通过数字化处理进行分析和存储。

它可以应用于多种领域，如仪器仪表、自动控制、医学、科学研究等。

多通道数据采集器的工作原理多通道数据采集器的工作原理可以归纳为四个步骤：信号输入、放大和滤波、ADC转换和信号输出。

信号输入多通道数据采集器通过各种输入接口收集各种类型的信号。

常见的信号输入方式包括模拟输入、数字输入和频率输入等。

其中模拟输入主要用于采集模拟信号，它通过模拟输入端口接收模拟信号，然后将模拟信号转换成数字信号。

数字输入主要用于采集数字信号，它通过数字输入端口接收数字信号。

频率输入主要用于采集频率信号，它通过频率输入端口接收频率信号。

采集到的这些信号的特征和参数会被记录下来。

放大和滤波信号输入的下一步是对信号进行放大和滤波。

这一步骤主要涉及模拟信号的处理。

信号需要被放大以达到适合数字化转换的电平。

在放大之前，信号需要进行滤波，以消除噪声和杂波干扰。

放大和滤波都需要专用的电路和芯片进行处理。

ADC转换经过放大和滤波后，信号被转换为数字信号。

此时，数字信号需要进行ADC （模数转换）处理，以便在数字计算机上进行处理和存储。

ADC转换器是一个重要的元件，它将模拟信号转换为数字信号。

这一操作需要高精度的ADC转换器，以确保数字信号的可靠性和精度。

信号输出最后一个步骤是对数字信号进行处理并进行信号输出。

由于数字信号可以通过计算机进行处理，这就为信号分析和存储提供了很大的便利。

数字信号被处理后，可以通过各种接口输出，如USB、以太网、RS-232等，以供用户进行数据分析和处理。

多通道数据采集器的应用多通道数据采集器广泛应用于各个领域，如自动化工业、医疗、科学研究等。

例如，在自动化控制领域，多通道数据采集器可以用于控制系统的检测和诊断，以及对生产线上的各种信号进行采集和分析。

使用多通道数据采集卡的实验方法随着科技的不断进步，数据采集在许多领域中扮演着重要的角色。

多通道数据采集卡的出现，使得同时采集多个信号成为可能。

本文将介绍使用多通道数据采集卡的实验方法，帮助读者更好地了解和应用这一技术。

1. 什么是多通道数据采集卡多通道数据采集卡是一种硬件设备，用于采集多个信号。

它通常包括多个输入通道、模拟至数字转换器（ADC）、时钟源和接口等组件。

通过连接传感器、测量设备等到不同的通道上，数据采集卡可以将多个信号同时转换为数字信号，并提供给计算机进行存储、处理和分析。

2. 数据采集前的准备工作在进行实验之前，我们需要做一些准备工作。

首先，明确实验目的和所需的采集信号类型。

例如，如果需要监测温度和湿度，我们需要选择合适的传感器，并将它们连接到数据采集卡的相应通道上。

其次，确保数据采集卡和计算机之间的连接正常。

一般来说，数据采集卡通过USB、PCIe等接口与计算机连接。

根据设备型号和接口类型，我们可以选择合适的连接线缆，并确保稳定的连接。

另外，对于模拟信号的采集，我们需要进行校准和滤波处理。

校准可以提高信号的测量精度，滤波处理可以减少噪音对信号的干扰。

因此，在实验开始之前，我们应该对采集卡的设置进行调整，并根据需要进行校准和滤波操作。

3. 实验过程及应用案例在实验过程中，我们可以使用软件或编程语言来控制和接收数据。

许多数据采集卡提供了自带的软件，可以用于实时数据监测和保存。

此外，我们也可以使用LabVIEW、Python等编程语言进行数据采集和处理。

对于应用案例，我们以心电信号采集为例进行说明。

在实验中，我们可以将心电传感器连接到多通道数据采集卡的相应通道上，然后通过软件接收和记录心电信号。

通过设置采样频率和时间间隔，我们可以获取不同时间段内的心电数据。

然后，我们可以使用信号处理算法对心电信号进行滤波、去噪、心律分析等操作，以获得更有用的信息。

除了心电信号的采集，多通道数据采集卡还可以应用于许多其他领域，如振动分析、声音信号处理、工业自动化等。

多通道动态信号采集系统技术参数一、设备名称：多通道动态信号采集系统二、技术参数*2. 1、通道数：≥32通道；要求系统具备无线采集功能，能远程控制系统的采集开始、结束以及设置参数等；2. 2、采样频率（所有传感器同步采集）：≥100KS/S；*2.3、采集模块：单个采集模块16通道，±75V模拟量输入，16位A/D,通过前端信号调理模块可同时支持应变，ICP类型传感器；2.4、最高测量精度：0.1%F.S；*2. 5、信号带宽：≥25KHz；2.6、主机技术要求：供电：10…55VDC,标准内存：256MB,1G内部存储卡，通信接口：TCP/IP,串口，带10个数字I/O和8个脉冲计数输入*2.7、系统工作温度范围：-20°c~ +65°c* 2.8、系统振动冲击指标：振动20g，冲击60g2.9、桥盒模块尺寸：不大于32*77*20mm（W*D*H)；2.10、桥盒工作温度范围：-20°c~ +65°c2.11、通讯接口：以太网；*2. 12、加速度传感器：可充电锂电池，嵌入式数据记录器最大记录不小于800万条数据事件，IP67防护等级，量程8g，三轴向。

（打*项为必须满足项）三、采集及分析软件。

3.1 带有可扩展的传感器数据库，内置的TEDS 编辑器，可以读写TEDS 数据。

软件拥有图形界面，在线计算无需编程，测试数据可以以多种格式保存，例如BIN, RPCIII, MAT, ASCII 或XLS ，并可以再任何时间分析.3.2 可以让用户采用.NET API (C++, C#, ) 使LabVIEWTM等软件。

3.3 web 服务器集成到每个模块中，测试数据可视化，通过浏览器进行浏览，无需安装其他软件.四、售后服务及其他。

4.1 最好在武汉本地有技术支持中心；4.2 设备到货后卖方应免费派技术人员到现场进行安装、调试和培训，保证设备的正常使用和使用方技术人员能够熟练正确操作，以及使用过程中本地上门售后服务。

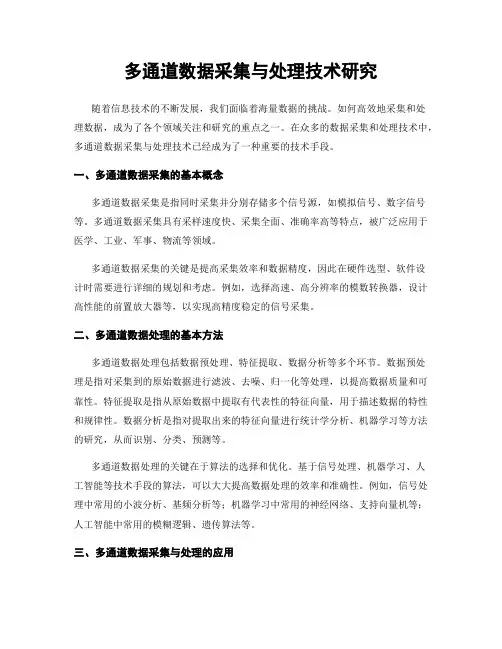

多通道数据采集与处理技术研究随着信息技术的不断发展，我们面临着海量数据的挑战。

如何高效地采集和处理数据，成为了各个领域关注和研究的重点之一。

在众多的数据采集和处理技术中，多通道数据采集与处理技术已经成为了一种重要的技术手段。

一、多通道数据采集的基本概念多通道数据采集是指同时采集并分别存储多个信号源，如模拟信号、数字信号等。

多通道数据采集具有采样速度快、采集全面、准确率高等特点，被广泛应用于医学、工业、军事、物流等领域。

多通道数据采集的关键是提高采集效率和数据精度，因此在硬件选型、软件设计时需要进行详细的规划和考虑。

例如，选择高速、高分辨率的模数转换器，设计高性能的前置放大器等，以实现高精度稳定的信号采集。

二、多通道数据处理的基本方法多通道数据处理包括数据预处理、特征提取、数据分析等多个环节。

数据预处理是指对采集到的原始数据进行滤波、去噪、归一化等处理，以提高数据质量和可靠性。

特征提取是指从原始数据中提取有代表性的特征向量，用于描述数据的特性和规律性。

数据分析是指对提取出来的特征向量进行统计学分析、机器学习等方法的研究，从而识别、分类、预测等。

多通道数据处理的关键在于算法的选择和优化。

基于信号处理、机器学习、人工智能等技术手段的算法，可以大大提高数据处理的效率和准确性。

例如，信号处理中常用的小波分析、基频分析等；机器学习中常用的神经网络、支持向量机等；人工智能中常用的模糊逻辑、遗传算法等。

三、多通道数据采集与处理的应用多通道数据采集与处理技术已经应用于生理信号采集、振动信号分析、图像识别、智能交通、安防监控等多个领域。

以生理信号采集与分析为例，多通道数据采集技术可以实现多点测量、多参数测量、多对象测量；多通道数据处理技术可以实现心电图识别、脑电图分析、肌电信号检测等。

随着物联网、人工智能、5G等技术的不断发展，多通道数据采集与处理技术也将不断拓展应用场景和深化应用领域，为社会进步和科技创新提供有力支持。

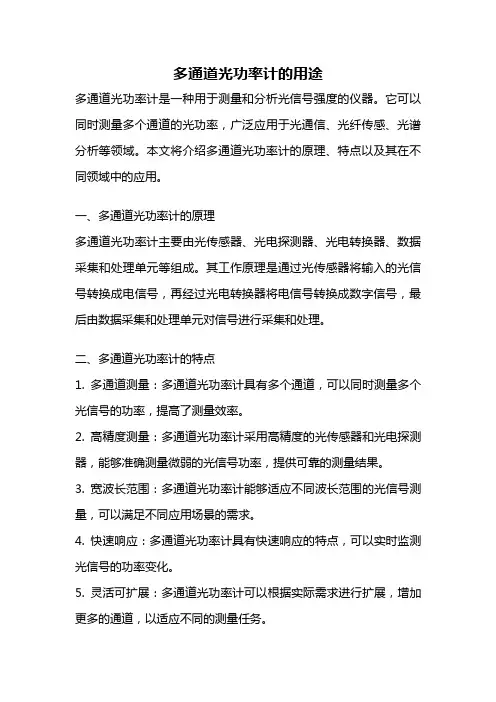

多通道光功率计的用途多通道光功率计是一种用于测量和分析光信号强度的仪器。

它可以同时测量多个通道的光功率，广泛应用于光通信、光纤传感、光谱分析等领域。

本文将介绍多通道光功率计的原理、特点以及其在不同领域中的应用。

一、多通道光功率计的原理多通道光功率计主要由光传感器、光电探测器、光电转换器、数据采集和处理单元等组成。

其工作原理是通过光传感器将输入的光信号转换成电信号，再经过光电转换器将电信号转换成数字信号，最后由数据采集和处理单元对信号进行采集和处理。

二、多通道光功率计的特点1. 多通道测量：多通道光功率计具有多个通道，可以同时测量多个光信号的功率，提高了测量效率。

2. 高精度测量：多通道光功率计采用高精度的光传感器和光电探测器，能够准确测量微弱的光信号功率，提供可靠的测量结果。

3. 宽波长范围：多通道光功率计能够适应不同波长范围的光信号测量，可以满足不同应用场景的需求。

4. 快速响应：多通道光功率计具有快速响应的特点，可以实时监测光信号的功率变化。

5. 灵活可扩展：多通道光功率计可以根据实际需求进行扩展，增加更多的通道，以适应不同的测量任务。

三、多通道光功率计在光通信中的应用光通信是利用光信号进行信息传输的技术，多通道光功率计在光通信中具有重要的应用价值。

它可以用于测量光纤通信系统中不同通道的光功率，帮助优化系统的性能和稳定性。

同时，多通道光功率计还可以用于光通信网络中的故障检测和维护，及时发现和解决光信号强度异常问题，保证通信系统的正常运行。

四、多通道光功率计在光纤传感中的应用光纤传感是利用光纤作为传感元件进行测量和监测的技术，多通道光功率计在光纤传感中起到重要的作用。

它可以用于测量光纤传感系统中多个传感通道的光功率，实时监测和分析传感信号的强度变化，提供准确的传感结果。

同时，多通道光功率计还可以用于光纤传感系统中的故障诊断和定位，及时发现和解决传感器故障问题，保证传感系统的正常运行。

五、多通道光功率计在光谱分析中的应用光谱分析是通过测量光信号在不同波长上的能量分布来分析物质的成分和性质的技术，多通道光功率计在光谱分析中有广泛的应用。

NI采集卡的多通道不同功能采集的配置操作方法1. 打开NI采集卡的配置软件：首先需要打开NI采集卡对应的配置软件，例如NI-DAQmx或者LabVIEW，这些软件提供了图形化界面和API 接口来配置和控制采集卡。

2.确定采集通道数目：在软件界面上，需要确定采集的通道数目，即同时采集的信号源数量。

根据具体应用需求，可以选择多通道采集配置。

3.配置采集参数：针对每个通道，需要配置采集参数，例如采样率、量程、触发模式等。

采样率是指每秒采样的次数，量程是指信号的幅度范围，触发模式是指启动采集的条件。

4.设定物理连接：将各个信号源与采集卡的输入端口进行物理连接。

通常，使用BNC线缆将信号源连接到采集卡的输入通道。

5.配置数据存储方式：在采集卡配置软件中，可以选择数据存储的方式。

可以选择将数据保存在计算机的硬盘中，或者直接存储在采集卡的内存中。

6.设置数据处理功能：如果需要对采集到的数据进行进一步的处理，可以在配置软件中设置数据处理功能。

例如，可以选择进行滤波、数字信号处理、实时显示等操作。

7.验证配置：在完成配置后，可以进行配置的验证。

可以通过软件提供的测试功能，发送一个已知的测试信号，并观察是否能够正确采集到该信号。

8.启动采集：完成配置后，可以启动采集操作。

可以通过配置软件提供的开关按钮或者编程接口来启动采集操作。

一旦启动，采集卡将开始按照配置的参数进行数据采集。

9. 数据后处理：采集完数据后，可以进行数据后处理操作。

可以使用MATLAB、LabVIEW等软件进行数据分析、图像显示等。

总结：NI采集卡的多通道不同功能采集的配置操作方法包括打开配置软件、确定通道数目、配置采集参数、物理连接、配置数据存储方式、设置数据处理功能、验证配置、启动采集和数据后处理。

通过这些步骤，可以正确配置NI采集卡以满足不同应用的需求。

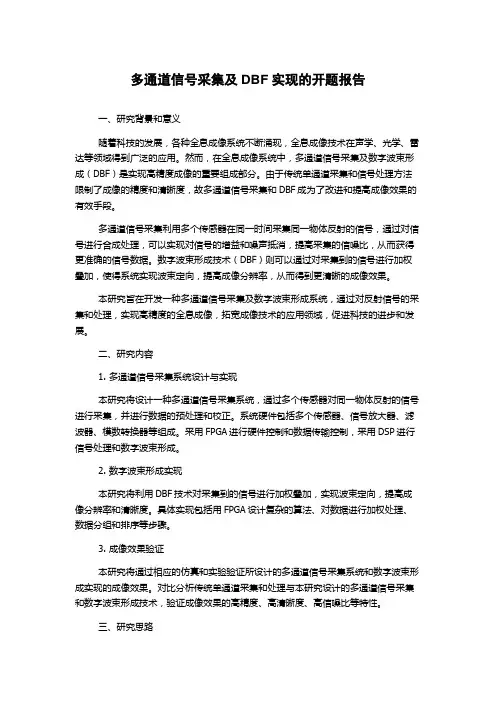

多通道信号采集及DBF实现的开题报告一、研究背景和意义随着科技的发展，各种全息成像系统不断涌现，全息成像技术在声学、光学、雷达等领域得到广泛的应用。

然而，在全息成像系统中，多通道信号采集及数字波束形成（DBF）是实现高精度成像的重要组成部分。

由于传统单通道采集和信号处理方法限制了成像的精度和清晰度，故多通道信号采集和DBF成为了改进和提高成像效果的有效手段。

多通道信号采集利用多个传感器在同一时间采集同一物体反射的信号，通过对信号进行合成处理，可以实现对信号的增益和噪声抵消，提高采集的信噪比，从而获得更准确的信号数据。

数字波束形成技术（DBF）则可以通过对采集到的信号进行加权叠加，使得系统实现波束定向，提高成像分辨率，从而得到更清晰的成像效果。

本研究旨在开发一种多通道信号采集及数字波束形成系统，通过对反射信号的采集和处理，实现高精度的全息成像，拓宽成像技术的应用领域，促进科技的进步和发展。

二、研究内容1. 多通道信号采集系统设计与实现本研究将设计一种多通道信号采集系统，通过多个传感器对同一物体反射的信号进行采集，并进行数据的预处理和校正。

系统硬件包括多个传感器、信号放大器、滤波器、模数转换器等组成。

采用FPGA进行硬件控制和数据传输控制，采用DSP进行信号处理和数字波束形成。

2. 数字波束形成实现本研究将利用DBF技术对采集到的信号进行加权叠加，实现波束定向，提高成像分辨率和清晰度。

具体实现包括用FPGA设计复杂的算法、对数据进行加权处理、数据分组和排序等步骤。

3. 成像效果验证本研究将通过相应的仿真和实验验证所设计的多通道信号采集系统和数字波束形成实现的成像效果。

对比分析传统单通道采集和处理与本研究设计的多通道信号采集和数字波束形成技术，验证成像效果的高精度、高清晰度、高信噪比等特性。

三、研究思路本研究将从多通道信号采集、数字波束形成到成像效果验证，分别进行设计和实现。

通过硬件设计、算法设计、仿真实验等综合手段，验证所设计的多通道信号采集系统和数字波束形成对全息成像的贡献和优势。

基于单片机的高分辨率多通道数据采集系统高分辨率多通道数据采集系统是一种基于单片机的数据采集系统，用于采集多个通道的高分辨率数据。

该系统可以应用于许多领域，如科学研究、医学监测、工业控制等。

系统由单片机、模拟信号输入模块、数据处理模块和数据存储模块等组成。

模拟信号输入模块负责将外部信号转换为数字信号，通常使用模数转换器（ADC）来完成这个过程。

数据处理模块负责对采集的数据进行处理和分析，可以进行滤波、平均、峰值检测等操作。

数据存储模块负责将处理后的数据保存到存储器中，可以选择使用闪存、SD卡等存储媒介。

在设计过程中，需要注意的几个关键问题。

首先是信号采集的精度和分辨率，这取决于ADC的位数和参考电压。

通常情况下，位数越高，分辨率越高，精度越高。

其次是采样率，它表示每秒采样的次数。

较高的采样率可以捕捉到更多细节信息，但会增加数据量。

然后是输入电路的设计，要保证输入信号的稳定性和抗干扰能力。

最后是数据处理和存储的算法设计，要根据具体应用需求选择合适的算法。

高分辨率多通道数据采集系统的应用非常广泛。

在科学研究领域，可以用于气象观测、地震监测等；在医学领域，可以用于心电图、血压监测等；在工业控制领域，可以用于传感器信号采集、生产过程监测等。

这些应用都需要高分辨率和多通道的数据采集系统来实现对复杂信号的准确采集和分析。

基于单片机的高分辨率多通道数据采集系统是一种实现对多个通道高分辨率数据采集的重要工具。

它可以应用于许多领域，帮助人们获取准确的数据，并进行进一步的分析和应用。

随着科技的不断进步，数据采集系统的性能和功能也会不断提高，为各行各业的发展提供有力的支持。

多通道信号处理技术综述一、引言信号处理技术是数字化时代发展中的关键领域，它在音频、视频、图像等多个领域都起到了重要作用。

而多通道信号处理技术作为一种重要的信号处理技术，具有广泛的应用前景。

本文将对多通道信号处理技术进行综述，介绍其基本原理、关键技术以及在不同领域的应用。

二、多通道信号处理技术的基本原理多通道信号处理技术是指利用多个通道对输入信号进行采集和处理，从而提高信号的质量和可靠性。

其基本原理如下：1. 多通道采样多通道采样是指通过多个传感器对信号进行同时采样。

每个传感器都会采集到特定的信号，多个通道的采样结果可以提供更全面的信息。

这样可以提高信号的信噪比、动态范围和频率响应。

2. 多通道滤波多通道滤波是指对采集到的信号进行滤波处理。

通过在不同通道上应用适当的滤波算法，可以在保留信号主要信息的同时去除噪声和杂散。

3. 多通道特征提取多通道特征提取是指利用多个通道的信息来提取信号的特征。

多通道特征提取可以更准确地描述信号的特性，提高信号处理的效果。

4. 多通道融合多通道融合是指将多个通道的处理结果进行融合，得到最终的处理结果。

通过将多个通道的信息综合起来，可以更全面、更准确地表示原始信号。

三、多通道信号处理技术的关键技术多通道信号处理技术的应用涉及多个领域，其中涉及到的关键技术包括：1. 多通道数据同步多通道信号处理需要对多个通道的数据进行同步，确保数据的时间一致性。

常用的多通道数据同步方法有硬件同步和软件同步两种。

2. 多通道信号校准多通道信号处理中，不同通道的信号可能存在幅值和相位差异等问题。

因此，需要对不同通道的信号进行校准，保证其一致性。

3. 多通道信号融合算法多通道信号融合算法用于将多个通道的处理结果进行综合。

常见的多通道信号融合算法有加权平均法、主成分分析法等。

四、多通道信号处理技术在不同领域的应用多通道信号处理技术在音频、视频、图像等多个领域都有应用，其中一些典型的应用有：1. 多通道音频处理多通道音频处理技术可以提高音频的声音定位和环境效果。

多通道数据采集系统的操作技巧多通道数据采集系统是一种广泛应用于科学研究、工业控制和生物医学等领域的数据采集装置。

它能够同时采集多个通道的数据，并通过计算机进行实时分析和处理。

为了充分发挥多通道数据采集系统的作用，掌握一些操作技巧是非常重要的。

操作技巧一：确保设备正确连接在使用多通道数据采集系统之前，首先要确保设备正确连接。

通常，多通道数据采集系统包括传感器、信号调理器和数据采集卡。

在连接传感器时，要注意每个传感器与信号调理器之间的正确对应。

在连接信号调理器与数据采集卡时，要确保插头与插孔完全插合，并保持连接稳定。

通过仔细检查连接情况，可以避免数据采集中的错误和故障。

操作技巧二：选择合适的采样率采样率是多通道数据采集系统进行数据转换的关键参数之一。

采样率过低会导致数据损失和失真，而采样率过高会增加系统负担和数据存储需求。

因此，在进行数据采集时，要根据实际需要选择合适的采样率。

一般情况下，采样率应调整至能够满足信号特征的最低要求，既能保证数据完整性又节省系统资源。

操作技巧三：进行适当的滤波处理多通道数据采集系统所采集的信号中常常包含大量噪声和干扰。

为了提取出有效信号并减少噪声的影响，需要进行适当的滤波处理。

一种常用的滤波方法是数字滤波器。

通过选择合适的滤波器类型和设置滤波器参数，可以对信号进行低通、高通、带通或带阻滤波，以消除不需要的频率成分。

操作技巧四：合理设置参考电平参考电平在多通道数据采集系统中起着至关重要的作用。

它可以用于校准和标定采集的信号，以提高数据的准确性和可靠性。

在设置参考电平时，首先应选用稳定的参考电压源，并通过校准操作将其与实际电压进行对比调整。

此外，还需根据采集的信号范围和精度需求进行适当的范围分配和调整，以保证准确的数据采集和分析。

操作技巧五：减少电磁干扰电磁干扰是影响多通道数据采集系统性能的常见问题之一。

为了减少电磁干扰对采集信号的影响，可以采取一些措施。

例如，选择低噪声的电源供电，使用屏蔽良好的信号线缆，远离电磁辐射源，保持设备与其他电子设备之间的适当距离等。

多通道同步采样芯片
1. 高集成度，多通道同步采样芯片集成了多个采样通道，可以在单个芯片上实现多个信号的采集和处理，从而节省了系统的空间和成本。

2. 同步采样能力，这种芯片能够确保多个通道的采样动作是同步进行的，这对于需要对多个信号进行时序分析或者需要精确同步的应用非常重要。

3. 高性能，多通道同步采样芯片通常具有高速采样率、低采样失真和低噪声等特性，能够满足对信号采集质量要求较高的应用。

4. 灵活性，这类芯片通常提供丰富的配置选项和接口，可以适应不同的应用场景和系统架构。

在实际应用中，多通道同步采样芯片被广泛应用于无线通信基站、医疗设备、雷达系统、测试测量仪器等领域。

它们为这些系统提供了高性能的信号采集和处理能力，有助于提高系统的性能和可靠性。

总的来说，多通道同步采样芯片在现代电子领域扮演着重要的角色，它们的不断发展和完善将进一步推动各种应用领域的技术进步和创新。

多通道数据采集系统一、仪器结构VXY2007虚拟化多道X－Y数据采集系统面板如下图所示。

仪器板面上有开关，电源指示灯，Ⅰ、Ⅰ、Ⅱ、Ⅲ、Ⅳ道共四道数据采集通道。

当开关打向OFF时，电源指示灯熄灭；当开关打向ON时，电源指示灯变绿色，表明仪器正处于通电状态。

四道数据采集通道各分正负两接线柱，分别与热电偶正负极相连。

X－Y数据采集仪面板图二、工作原理热电偶可将温度转换成电压信号（温差电势），通过X-Y多通道数据采集系统连续采集记录体系的温度，X-Y多通道数据采集系统与电脑相连，系统采集的数据显示在电脑上，从而得到所需的冷却曲线。

通过数条冷却曲线，即可绘出二元相图。

在一定温度范围内，铜－康铜热电偶输出的温差电势与其热端和冷端的温度差成近似线性关系，为此只要绘制出热电偶的工作曲线（电势差－温差曲线），即可通过它的线性关系较方便地查到各mV值所对应的温度。

热电偶工作曲线的绘制办法是，固定热电偶冷端的温度0℃（可将其插入冰水混合物中），取三个温度点（沸水、纯锡凝固点、纯秘凝固点）的温度为横坐标，其对应的温差电势为纵坐标，三点连线，作"电势差－温差"曲线图。

当然，在仪器的系统误差很小的前提下，也可不做热点偶工作曲线，而是按照仪器读取的电势差值直接去查“铜－康铜热电偶值分度表”，得出对应的温度来。

三、实验步骤用热分析法中应用VXY2007虚拟化多道X－Y数据采集系统和热电偶测熔融体步冷曲线的实验步骤如下：1、配制实验样品用台秤分别配制含Bi30％、57％、70％或80％的Bi-Sn混合物各60克，以及纯Bi、纯Sn各50克，将以上5个样品分别装入样品管中，再各加入少许石墨粉（减缓金属氧化）。

配制冰水混合物，将带玻璃套管的热电偶冷端插入冰水混合物底部，再将热电偶热端插入样品管中，注意使套管底部距样品管底部8～12mm距离。

2、将5种试样装入样品管中，分别放在电炉加热系统中某一个位置，调节电炉加热系统的选择旋钮到对应的档位。
