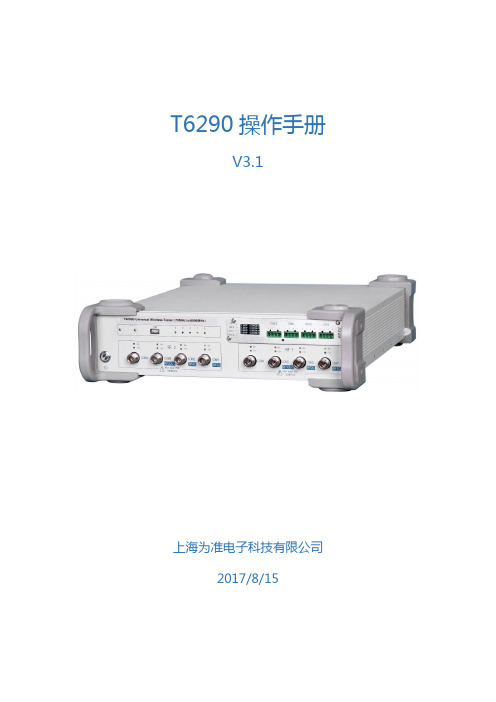

T6290操作手册V3.1上海为准电子科技有限公司2017/8/15目录第一章T6290外观与接口 (2)1 前面板 (2)2 后面板 (3)第二章软件升级方法 (4)第三章通过TCPIP方式控制仪器 (5)1 使用LAN1 (5)2 使用LAN2 (6)第四章通过GPIB-ENET方式控制仪器 (7)第五章测试工具的仪器IP地址配置 (16)1MTK ATE (16)2 高通QDART (17)3 高通QSEQ (18)4 展讯CFT (19)5 Marvell (21)6 华勤 (22)6.1 MTK方案 (22)6.2 高通方案 (22)7 龙旗 (23)7.1 MTK方案 (23)第六章T6290 Manager软件抓取仪器log的方法 (24)第七章常见问题 (27)第一章T6290外观与接口1 前面板T6290前面板如上图所示，接口包括：电源开关按钮：开机需要50秒左右，开机完成后两个通道的COM1 RF IN灯亮，1号灯亮，其他灯灭；USB接口：用于使用U盘升级仪器软件仪器状态指示灯：左上方0-4共5个状态指示灯，0号红灯亮或闪烁时表示仪器有异常，通常将仪器断电十秒后重启；1号灯闪烁表示GPIB1接口在进行通讯；3号灯闪烁表示LAN口在进行通讯；4号灯闪烁表示GPIB2接口在进行通讯；射频N型接头：双通道共8个射频接口，每个端口均为RF IN/OUT；程控电源模块：右上方为程控电源模块PPSU，相当于两个双通道程控电源；四个输出端口从右至左分别为通道1 OUT1，通道1 OUT2, 通道2 OUT1，通道2 OUT2。
电源模块的显示分4行，显示信息包括电压，电流，开关状态（CV为开，Dis为关）；从上到下四行显示对应从右至左的四个电源输出端口；每个输出端口的极性从左至右为：GND, GND, VBUS(+), Sensor+2 后面板T6290后面板如上图所示，接口包括：GPIB接口： GPIB1/2分别对应射频通道1/2；LAN接口：LAN1/2分别对应射频通道1/2；10MHz参考时钟输入/输出接口；TRIGGER IN/OUT接口；GND接头；电源插口；第二章软件升级方法T6290软件升级包为压缩包格式（rar,zip,7z等格式），名称一般为T6290_Update_Vxxx(xxx为版本号)。

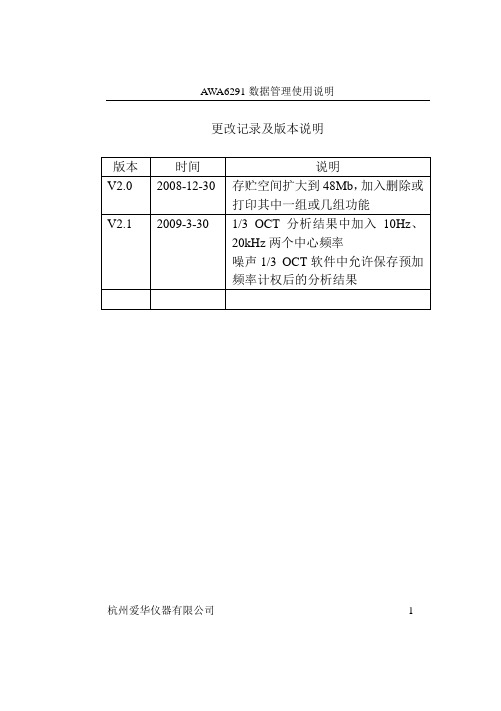

AWA6291数据管理使用说明更改记录及版本说明杭州爱华仪器有限公司 1AWA6291数据管理使用说明1. 概述AW A6291型实时信号分析内部有48M位的FLASH RAM可以存放测量结果。
每个测量结果占用512字节，总计可以存贮12288组数据。
存贮在仪器内部的数据可以通过USB接口转存到U盘中，也可以通过RS232或USB接口送到计算机中。
所有存贮在仪器内部的测量结果可以在数据管理菜单内调阅出来，也可通过微型打印机打印出来。
2．数据调阅在主菜单下将光标移到“数据管理”菜单上，按下“确定”键就可以进入数据管理功能了。
显示器上列表显示出存贮测量结果的清单。
显示器上第一列显示的是存贮在仪器内部的存贮位置号，第二列为测量结果所用的测点名，第三列为测量日期。
用户按下“←”、“→”键可以接着显示测量结果的启动时间、测量方式等。
杭州爱华仪器有限公司 2AWA6291数据管理使用说明杭州爱华仪器有限公司3在测量方式中常用到的测量模式代码有：24Hxx ：统计分析软件中的24H 测量结果，后两位数字表示时间段号ALL ：总值分析结果OCT ：1/1OCT 分析软件中OCT 分析结果STA ：统计分析软件中的统计分析结果INT ：统计分析软件中的积分测量结果1/3OCT ：1/3OCT 分析软件中的1/3OCT 分析结果 FFT ：FFT 分析软件中的FFT 分析结果VIBALL ：振动总值测量结果VIB1/3OCT ：振动1/3 OCT 分析结果VIBFFT ：振动FFT 分析结果TR1：倍频程带宽测量到的混响时间或EDTTR3：1/3倍频程带宽测量到的混响时间或EDT用“▽”键可以使光标向下移动，当移到最下一行时，再按下“▽”键”，则显示内容向下翻页，当仪器内存贮的测量结果全部列出后，光标就不能向下移动了。
同样用“△”AWA6291数据管理使用说明可以使光标向上移动，当光标移到位置号为0时，就不能向上移动了。

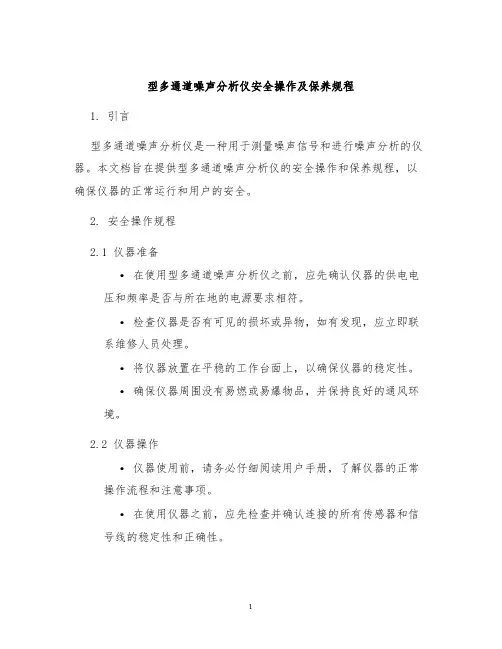

型多通道噪声分析仪安全操作及保养规程1. 引言型多通道噪声分析仪是一种用于测量噪声信号和进行噪声分析的仪器。
本文档旨在提供型多通道噪声分析仪的安全操作和保养规程，以确保仪器的正常运行和用户的安全。
2. 安全操作规程2.1 仪器准备•在使用型多通道噪声分析仪之前，应先确认仪器的供电电压和频率是否与所在地的电源要求相符。
•检查仪器是否有可见的损坏或异物，如有发现，应立即联系维修人员处理。
•将仪器放置在平稳的工作台面上，以确保仪器的稳定性。
•确保仪器周围没有易燃或易爆物品，并保持良好的通风环境。
2.2 仪器操作•仪器使用前，请务必仔细阅读用户手册，了解仪器的正常操作流程和注意事项。
•在使用仪器之前，应先检查并确认连接的所有传感器和信号线的稳定性和正确性。
•操作人员应佩戴适当的防护设备，如护目镜和防噪声耳罩，以保护自身免受噪声和其他危害因素的影响。
•操作人员应按照仪器的操作流程进行操作，并遵循安全操作规程。
•在使用过程中，应定期检查仪器的工作状态和仪器上的指示灯，如果发现异常，请立即停止使用并联系维修人员处理。
2.3 仪器维护•定期清洁仪器的外部表面，使用清洁布轻轻擦拭，不要使用有机溶剂或酸碱性清洁剂。
•保持仪器通风孔的畅通，不要堵塞或遮挡通风孔。
•定期检查仪器的电源线和信号线是否有磨损或损坏，如有发现，请及时更换。
•定期校准仪器，确保测量结果的准确性。
3. 安全预防和应急措施3.1 火灾预防•确保工作区域周围没有易燃物品，如油漆、溶剂等。
•不要在仪器周围放置可燃物品，如纸张、布料等。
•在使用仪器时，严禁吸烟或使用明火。
3.2 电气安全•在操作仪器之前，请确保仪器的电源已经正确接地。
•如果发现仪器的电源线或插头有损坏或磨损，应立即停止使用并联系维修人员处理。
3.3 应急措施•在使用过程中，如果发现仪器冒烟或产生明显的异常声音，应立即停止使用，并断开电源。
•在紧急情况下，使用灭火器或报警器进行相应的应急处理，并迅速撤离危险区域。

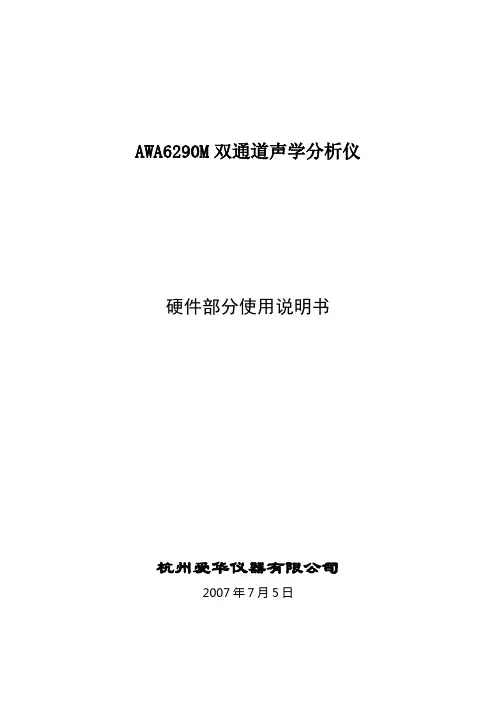

AWA6290M双通道声学分析仪硬件部分使用说明书杭州爱华仪器有限公司2007年7月5日一、概述AWA6290M双通道声学分析仪是一种利用计算机多媒体技术开发的袖珍式声学分析仪器，它采用计算机的USB接口进行供电和数据传输，使用及携带较方便，可用在噪声信号的测量、频谱分析及建筑声学测量中。
硬件采用模块化设计可以根据用户的需要进行组合搭配，可以做双通道前置放大供电器或ICP供电器；双通道程控放大器；双通道数据采集器；信号发器及双通道声学分析系统使用。
可外部供电也可采用内部可充电锂电池供电。
二、主要性能指标输入程控放大部分1. 输入通道：2个2. 输入信号类型：ICP或电压,推荐前置级：AWA14601或AWA14604。
3. 输入插座类型：BNC和X9（LEMO），BNC与X9不得同时使用。
4. 最大输入电压：7V（有效值）,输入保护电压：15V(峰值)5. 测量范围：20 dB(A)～137dB(A)(配50mV灵敏度的传声器)6. 频率范围：10Hz～22.4kHz（1kHz为基准，误差小于1dB）6. 输入阻抗：>100kΩ||<200pF7. ICP供电：工作电流0，4mA，10mA可选，电压28V。
8. X9(LEMO)供电：30V，内部有1kΩ的限流电阻9. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可选，参考量程为0dB.10.各量程的测量范围:12. 过载指示：当信号超过量程的测量范围引起过载时，仪器面板上的指示灯可以点亮。
交流输出部分13. 交流输出通道数：2个14. 交流输出幅度：由量程决定，参考量程时输出等于输入信号的幅度(误差小于0.2dB)，最大输出约为2Vp-p。
15. 交流输出接口：BNC座，内阻1kΩ。
16. 交流输出频率范围：10Hz～22.4kHz（1kHz为基准，误差小于1dB）17. 谐波失真:<0.05%@0.5V18. 两通道之间的相位差:<0.01度（20Hz～10kHz）19. 两通道之间的增益误差:<0.2dB(20Hz～10kHz)20. 监听耳机接口：φ3.5mm立体声插座，可接8Ω耳机21. 监听耳机输出功率：150mW信号发器部分22．工作方式:16位D/A由计算机通过USB接口控制输出信号.23．输出通道数： 2路24．最大输出幅度：2V有效值25．频率范围：10Hz～20kHz（1kHz为基准，误差小于1dB）26．输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等。

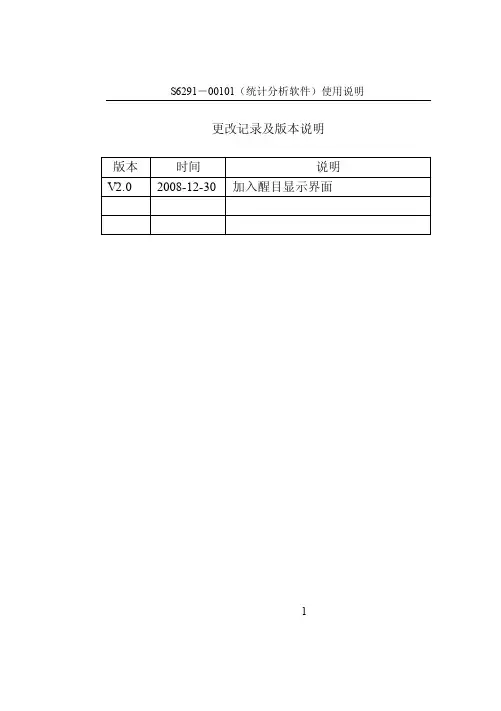

S6291－00101（统计分析软件）使用说明更改记录及版本说明1S6291－00101（统计分析软件）使用说明1．概述AWA6291型实时信号分析仪安装了S6291－00101（统计分析软件）后可以对噪声进行积分测量及统计分析。
本章介绍了S6291－00101（统计分析软件）的主要性能及使用方法。
2. 主要性能指标：1)主要功能：噪声的统计分析、积分测量。
2)频率计权：并行(同时)A、C、Z ，数字滤波器实现。
3)时间计权：并行(同时)F、S、I、PeakC+、PeakC-。
4)符合标准：IEC61672：2002 Class 1、GB/T3785-1985 1型、GB/T17181-1997 1型。
5)菜单：统计分析，24H测量，积分测量，参数设置，数据管理，校准六个子菜单。
6)主要测量指标：统计分析菜单：L AFp、L AFmax、L AF5、L AF10、L AF50、L AF90、L AF95、L AFmin、SD、L Aeq1s、L Aeq,T、L AE、L AFeqT。
24H测量菜单：除了统计分析菜单所有的测量指标外，还有L d、L n、L dn。
积分测量菜单：1秒内最大计权声压级(L xyp)、瞬时计权声压级(L xyi)、1秒等效计权声压级(L xeq,1s)、等效连效计权声压级((L xeq,T)、L AE、E、C peak+、C peak-、L AFmax、L AFmin、L AFeqT、L ASeqT、L AIeqT。
2S6291－00101（统计分析软件）使用说明注：X为A、C、Z，Y为F、S、I。
7)积分时间：1秒到24小时可分档设定或任意设定。
8)数据存贮：可存贮统计分析结果、24H测量结果、积分测量结果，最多12288组，也可将测量结果转存在U 盘上。
9)显示刷新：数值1秒一次，图形0.1秒一次。
10)显示分辨率：0.1dB3. 软件使用将LR6（AA）电池装入电池盒，或接入外接5V电源，按下仪器正面上方的“开/复位”键后放开，大约1秒后LCD 显示器上开始显示仪器内部所有安装的软件清单，光标停留在上次使用的软件名上，用“←”、“→”键可以将光标移动到“噪声统计分析(00101)”上，按下“确定”键，则进入噪声统计分析软件的主菜单，显示如下：光标所处位置的图标会反转显示，“←”、“→”键可以移动光标。
分析仪的操作方法
分析仪的操作方法如下：
1. 准备工作：将分析仪与电源连接，并确保电源已接通。
同时，检查仪器是否处于正常工作状态，如指示灯是否亮起。
2. 样品准备：将待分析的样品按照仪器的要求进行处理和准备。
可以将样品置于特定容器中，并确保样品的数量和质量符合仪器的要求。
3. 样品处理：根据分析的需要，在样品中添加适当的试剂或溶剂，以便在分析过程中达到最佳效果。
4. 获取数据：将样品置于分析仪的检测区域，并启动仪器开始分析过程。
根据仪器的不同，可能需要根据提示将样品放置于指定位置或调整仪器的一些参数。
5. 分析过程：仪器会自动对样品进行分析，并根据样品的性质和要求测量不同的参数。
在这个过程中，可以持续观察仪器显示屏上的数据变化。
6. 数据处理：一旦分析完成，仪器会生成分析结果。
可以根据需要对这些结果进行统计、计算或其他的处理操作。
7. 故障排除：如果在操作过程中出现异常情况，如仪器故障或数据不准确等问
题，可以参考仪器的说明书或向仪器厂商咨询，以排除故障并获得准确的分析结果。
8. 清洁和维护：在操作完成后，需要对仪器进行清洁，以确保下次使用的准确性和可靠性。
此外，定期维护和保养仪器也是十分重要的，可以延长仪器的使用寿命。
需要注意的是，不同的分析仪器因其不同的测量原理和功能特点，其操作方法和步骤可能会有所不同。
因此，在使用任何分析仪器之前，应详细阅读仪器的操作手册并遵循生产厂家提供的指导。
AWA6291基本性能说明更改记录及版本说明版本时间说明V2.0 2008-11-24 加入存贮板，数据记录功能V2.1 2009-3-30 加入定时开关机功能，等间隔启动。
杭州爱华仪器有限公司 1AWA6291基本性能说明1．概述AW A6291型实时信号分析仪是一种采用数字信号处理技术的手持式实时分析仪，它可以对噪声或其它电信号进行频谱及幅值分析。
模块化设计，用户可以根据需求选择不同的软件，从而实现不同的功能，得到不同的测量指标。
该仪器可广泛的用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域，完成环境噪声测量、声功率级测量、机器设备的噪声分析以及建筑声学测量。
2．主要性能指标：1)信号输入插座：X9-6z2)信号输入阻抗：150kΩ//100pF3)最大输入电压：10V（有效值）4)输入保护：±18V5)频率范围：10Hz~20kHz±0.2dB，1Hz~23kHz(±1.0dB)6)量程增益：-10dB、0dB、10dB、20dB、30dB、40dB。
7)量程控制误差：不大于0.1dB。
8)自生噪声电压：小于4μV（1Hz~23kHz线性）（采用50Ω电阻直接短路）9)测量电压范围：15μV~10V (有效值)10)信号输出插座：立体声插座11)信号输出阻抗：1kΩ12)最大输出信号电压：3.2V13)级线性范围：大于90dB14)A/D位数：24位15)采样频率：48kHz杭州爱华仪器有限公司 2AWA6291基本性能说明16)抗混叠滤波器：截止频率为23.5kHz,阻带衰减100dB17)显示器：240×160点阵LCD显示器，有EL背光18)对比度调节：按键64级可调19)输出接口：RS232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果；USB接口，mini B型。
符合USB1.1,兼容USB2.0，可读出测量结果到PC机，也可通过此接口将仪器内的数据转存到U 盘中。

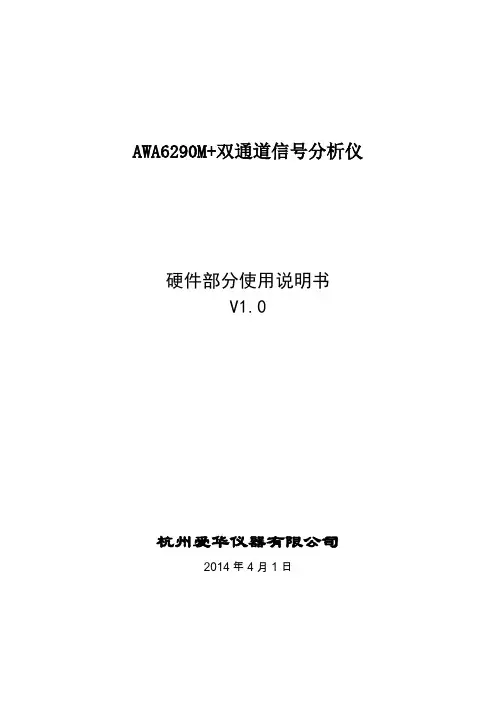

AWA6290M+双通道信号分析仪硬件部分使用说明书V1.0杭州爱华仪器有限公司2014年4月1日一、概述AWA6290M+型双通道信号分析仪是一种利用计算机多媒体技术开发的袖珍式声学分析仪器，它采用计算机的USB接口进行供电和数据传输，使用及携带较方便，可用在噪声信号的测量、频谱分析及建筑声学测量中。
硬件采用模块化设计可以根据用户的需要进行组合搭配，可以做双通道前置放大供电器或ICP供电器；双通道程控放大器；双通道数据采集器；信号发生器及双通道声学分析系统使用。
配传声器时可按照JJF 1288 多通道声分析仪校准规范进行校准。
二、主要性能指标输入程控放大部分1. 输入通道：2个2. 输入信号类型：ICP或电压,推荐前置级：AWA14601或AWA14604。
3. 输入插座类型：BNC和LEMO。
4. 最大输入电压：10V（有效值）,输入保护电压：18V(峰值)5. 测量范围：10μV～10V(有效值)28 dB(A)～140dB(A)(配50mV灵敏度的传声器)0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)当传感器灵敏度变化时，测量范围将随之不同。
6. 频率范围： 1Hz～40kHz（1kHz为基准，96kHz采样、误差小于1dB）1Hz～5kHz（振动测量，±5%误差计算）7. 输入阻抗：>100kΩ||<200pF8. ICP供电：工作电流0，4mA，10mA可选，电压28V。
9. X9(LEMO)供电：30V，内部有1kΩ的限流电阻10. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可选，参考量程为0dB.12. 量程控制误差:<0.1dB@1kHz13. 过载指示：当信号超过量程的测量范围引起过载时，仪器面板上的指示灯可以点亮。
交流输出部分14. 交流输出通道数：2个15. 交流输出幅度：由量程决定，参考量程时输出等于输入信号的幅度(误差小于0.2dB)，最大输出约为2Vp-p。
