光伏逆变器安装施工方案

3.5逆变器的安装、调试本项目逆变器的安装、调试严格按施工规范进行3.5.1施工准备（1）材料要求:箱体应有足够的机械强度, 周边平整无损伤, 油漆无二层板厚度不应小于1.5mm；箱内各种器具应安装牢固, 导线排列整齐、压接牢固；有产品合格证明书（证）。

（2）配电箱、盘安装所用配件均采用镀锌材料。

（3）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证明书（证）。

（4）其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框, 软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。

应符合设计要求。

3.5.2主要机具度量工具: 石笔、钢卷尺、水平尺等。

手锤、钢锯、锯条、扁锉、圆锉、剥线钳、尖嘴钳、液压钳、活动板手、锡锅、喷灯、锡条等。

手电钻、钻头、发电机、兆欧表、万用表、平口改锥和梅花改锥、梯子、高凳、开孔器等。

3.5.3施工作业条件（1）方阵支架已安装完成（2）方阵组件已安装完成。

3.5.4组串式逆变器施工安装操作（1）箱体定位螺栓固定盘面组装（2）逆变器应安装在安全、干燥、易操作的位置。

（3）明装逆变器配电盘当砖墙时应采用金属膨胀螺栓固定, 当为彩板房时应采用加长螺栓穿墙固定。

（4）逆变器作好明显可靠的接地；导线引出面板时, 面板线孔应光滑无毛刺；金属面板应装设绝缘保护套。

（5）逆变器外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。

（6）逆变器配线排列整齐, 并绑扎成束；在活动部位应固定；盘面引出及引进的导线应留有适当余度, 以便于检修。

（7）导线剥削处不应伤线芯或线芯过长；导线压头应牢固可靠；多股导线不应盘圈压接, 应加装接线端子, 必须采用穿孔顶丝压接时, 多股导线应压接后再搪锡, 不得减少导线股数。

（8）逆变器的盘面上安装的各种刀闸及自动开关等, 当处于断路状态时, 刀片可动部分不应带电（特殊情况除外）。

（9）垂直装设的刀闸及熔断器等电器上端接电源, 下端接负荷；横装者左侧（面对盘面）接电源, 右侧接负荷。

20MW太阳能发电项目光伏场区一、工程概况1、工程概况华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。

场地为盐碱地。

施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。

本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为20.16MWp。

施工道路与永久道路可结合。

通过平整场地，用砂石铺垫，作为施工道路使用。

待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。

安达市位于黑龙江省西南部，地处大庆市与肇东市之间。

属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充足气候温热、湿润。

春季（4月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。

气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。

全年降水较少，平均气温在3℃左右。

年平均无霜期较短，在170d左右。

2、太阳能资源黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。

太阳直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。

华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。

场址地区水平面日平均辐照度为3.72kWh/m2d，项目场址在我国属于太阳能“资源丰富”地区，具备一定开发价值。

从太阳能资源利用角度说，此地区适合建设太阳能光伏发电站。

20MW太阳能发电项目光伏逆变器安装施工方案一、项目概况一、项目概况华润安达一号太阳能发电项目位于安达市西南约18公里处。

项目场地北侧为规划公路，东侧毗邻中和砖厂。

项目区地势平坦开阔，地势低洼，无不良地质现象。

场地布置条件良好。

场地为盐碱地。

施工时对场地进行挖填，填至沟、塘，形成较为平坦的地形，便于工艺布置和场地排水，在场地布置条件较好的情况下可形成良好的施工场地。

本期光伏电站占地633790平方米，共安装18组1MWp太阳能电池板，总容量20.16MWp 。

施工道路可以与永久性道路相结合。

通过平整场地并用沙子和砾石铺设，它被用作施工道路。

施工完成后，道路两侧的边沟系统和路面养护可作为永久性道路使用。

安达市位于黑龙江省西南部，大庆市与肇东市之间。

属中温带大陆性季风气候。

冬季（ 11 月至次年 3 月）受强大的蒙古高压控制。

受其影响，偏北风较多，天气干燥寒冷；夏季（ 6- 8月）受亚热带海洋气团影响。

影响，降水集中，日照充足，气候温暖湿润。

春季（ 4- 5月）多偏南风，降水较少，易发生春旱；秋季（ 9 月至10 月）的特点是高温天气和快速降温，通常有早期霜冻危害。

气候的基本特点是：冬季长、雪少、天气寒冷；夏季短而炎热潮湿，降水集中；春季风大，气候干燥；凉爽的秋天，早霜。

全年降水少，平均气温在3 ℃左右。

年平均无霜期短，约170d 。

2.太阳能资源黑龙江省年太阳总辐射量为4400-5400MJ/m2 （相当于1222-1500kWh/m2 ）。

年太阳直接辐射总量为2526～3162 MJ/m2，直接辐射在总辐射中所占比重较大，范围为0.57 ～ 0.63 ，年日照时数为2242 ～ 2842小时。

华润安达光伏发电项目所在地年平均太阳辐射量1357.70kWh/m2 ，年平均日照时数2681.97h。

日照时间较长，利用太阳能资源的条件较好。

场区水平面日平均辐照度为3.72 kWh/m2d 。

项目所在地属于中国太阳能“资源丰富”地区，具有一定的开发价值。

10万千瓦光伏项目组串式逆变器安装施工方案批准：年月日审核：年月日编制：年月日年月日目录一、工程概况 (1)二、编制依据 (1)三、主要工程量 (2)四、开工前准备计划 (2)4.1人员准备计划 (2)4.2工机具准备计划 (2)五、组串式逆变器安装方案 (2)1）操作工艺 (2)2）质量标准 (3)3）成品保护 (4)4）应注意的质量问题 (4)5）安全措施 (4)六、危险源分析及针对措施 (4)七、安全文明施工 (6)本工程10万千瓦光伏项目设计装机规模为交流侧81.9MW、直流侧装机容量为100.19744MW。

10个3.81136MW子阵，16个3.88024MW子阵，共计32个子阵。

工程名称：华能海南州2020-10#地块10万千瓦光伏项目工程地点：建设单位:总承包单位：监理单位：二、编制依据GB50794-2012《光伏电站施工规范》GB50795-2012《光伏发电工程施工组织设计规范》GB/T 50796-2012《光伏发电工程验收规范》GB50797-2012《光伏发电站设计规范》GB50205《钢结构工程施工质量验收规范》GB/T31366-2015《光伏发电站监控系统技术要求》JG/T490-2016《太阳能光伏系统支架通用技术要求》Q-GDW1999-2013《光伏发电站并网验收规范》Q/GDW617-2011《光伏电站接入电网技术规定》GB19964-2012《光伏发电站接入电力系统技术规定》GB/T l9939--2005《光伏系统并网技术要求》GB/T l9964--2012《光伏发电站接入电力系统技术规定》；NB/T 32005-2013《光伏发电站低电压穿越检测技术规程》NB/T 32006-2013 《光伏发电站电能质量检测技术规程》NB/T 32007-2013 《光伏发电站功率控制能力检测技术规程》NB/T 32008-2013 《光伏发电站逆变器电能质量检测技术规程》NB/T 32009-2013《光伏发电站逆变器电压与频率响应检测技术规程》NB/T 3200109-2013《光伏发电站逆变器防孤岛效应检测技术规程》NB/T 320013-2013 《光伏发电站电压与频率响应检测技术规程》NB/T 32001014-2013《光伏发电站防孤岛效应检测技术规程》制造商提供的有关技术文件、安装手册(指导书)组串式逆变器：本体安装，箱体接地，反受电、配合系统调试数量：494台四、开工前准备计划4.1人员准备计划光伏场区电气设备安装：技术负责人4名，安装工10名，辅助工30名。

光伏逆变器更换施工方案及流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!光伏逆变器在太阳能发电系统中扮演着至关重要的角色，它负责将太阳能板吸收的直流电转换为交流电以供电网使用。

光伏逆变器安装施工方案
一、前期准备
在进行光伏逆变器的安装过程中，需要做好以下准备工作：
1. 确定安装位置
首先要确定光伏逆变器的安装位置，通常选择在离光伏板组件较近的位置，便于接线和散热。

2. 整理安装工具
准备好安装所需的工具和材料，如螺丝刀、电缆、支架等。

3. 安全措施
确保安装现场安全，注意避免触电和高空坠落等危险。

二、安装步骤
1. 固定支架
首先安装支架，根据实际情况固定在墙面或地面上，确保支架稳固。

2. 安装逆变器
将光伏逆变器安装在支架上，根据逆变器的接口，连接电缆，注意接线正确。

3. 接线调试
接通电源后，进行电缆接线调试，确保连接正确，逆变器能够正常运行。

4. 遮挡与防护
安装完成后，需要做好遮挡和防护措施，防止日晒雨淋对逆变器造成影响。

三、验收与维护
安装完成后，需进行验收，确认逆变器正常运行。

同时，定期进行维护保养，清洁散热孔，及时处理故障，确保系统稳定运行。

以上就是光伏逆变器安装施工方案的相关内容，希望对您有所帮助。

光伏逆变器安装施工方案20MW太阳能发电项目光伏场区一、工程概况1、工程概况华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。

场地为盐碱地。

施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。

本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为20.16MWp。

施工道路与永久道路可结合。

经过平整场地，用砂石铺垫，作为施工道路使用。

待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。

安达市位于黑龙江省西南部，地处大庆市与肇东市之间。

属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充分气候温热、湿润。

春季（4月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。

气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。

全年降水较少，平均气温在3℃左右。

年平均无霜期较短，在170d左右。

2、太阳能资源黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。

太阳直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。

华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。

场址地区水平面日平均辐照度为3.72 kWh/m2d，项目场址在中国属于太阳能“资源丰富”地区，具备一定开发价值。

×××光伏发电项目逆变器安装施工方案批准：审核：编写：×××有限公司2020 年 10 月 22 日目录第一章安装前检查 (1)1 按照机箱内的装箱单，检查交付完整性 (1)第二章需要使用的安装工具及零件 (1)第三章机械安装保证措施 (1)1 外形尺寸 (1)2 逆变器机械安装注意事项 (1)第四章电气接线及步骤 (2)1 逆变器电器安装注意事项 (2)2 对外接线端子介绍 (2)3 输入接线 (2)4 输出连线 (3)5 通讯接线 (3)6 端子大小与连接线径 (3)第五章逆变器的试运行 (3)第六章逆变器的验收 (3)1 验收： (3)第七章逆变器的维护及注意事项 (4)第一章安装前检查1 按照机箱内的装箱单，检查交付完整性：1.1 光伏阵列逆变器1.2 钥匙1.3 合格证1.4 保修卡1.5 产品使用手册1.6 出厂检查记录虽然产品出厂前已经测试和检测过，但是在运输过程中可能会出现损失情况，所以在安装之前还应进行检查一下，若检测到任何损坏情况请与运输公司或产品提供公司联系。

并应拍有照片以作考证。

第二章需要使用的安装工具及零件第三章机械安装保证措施1 外形尺寸各类型逆变器体积尺寸一般相同。

2 逆变器机械安装注意事项2.1 逆变器的防护等级满足户外安装的要求。

但逆变器是电子设备，因此尽量不要将其放置在潮湿的地方。

2.2 一般的逆变器冷却方式为自然冷却，为了保证逆变器正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。

2.3 请确定逆变器安装柱体有足够的强度承受其重量。

2.4 户外安装的逆变器，在雨雪天时不得进行开箱操作！2.5 白天安装光伏组件时，应用不透光的材料遮住光伏组件。

否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。

2.6 箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。

2.7 安装方式选择原则2.7.1 光伏逆变器安装方式可以根据工作现场的实际情况做出选择，本工程采用的固定式。

光伏逆变器安装施工方案
光伏逆变器是将光伏组件所产生的直流电转换成交流电的关键设备，
对于光伏发电系统的性能和稳定性具有重要影响。

光伏逆变器的安装施工
方案应该充分考虑到其所处环境的特点和光伏组件的布局，以确保安全可靠、高效运行。

首先，光伏逆变器的安装位置应选择在通风良好、避免阳光直射的地方。

建议选取避免暴雨冲刷和暴晒的墙面或悬挂架安装。

同时，逆变器应
与其他电力设备保持一定的安全距离，以避免互相干扰。

在施工过程中，光伏逆变器的安装需要严格按照操作规程进行。

施工
人员应专业熟练，并具备一定的电力知识，确保施工过程中的安全。

在安
装前，还需要对逆变器进行全面的检查和测试，确保其性能正常、不损坏，并与其他光伏组件、配套设备的连接正确。

在施工完成后，需要进行详细的验收测试，确保光伏逆变器的工作正常、输出电流稳定。

逆变器的运行参数应调整到最佳状态，以提高光伏发
电系统的效率和运行效果。

同时，施工人员应对光伏逆变器的工作原理、
检修方法和安全事项进行培训，以方便日后的运行和维护。

最后，对于光伏逆变器的安装施工方案，需要充分考虑到不同型号和
规格的逆变器的特点和要求。

确保安装方案符合国家标准和相关政策法规，以充分发挥光伏发电系统的效益，为环境保护和可持续发展做出贡献。

总之，光伏逆变器的安装施工方案应综合考虑环境、设备和施工要求
等因素，确保逆变器安装牢固可靠、运行稳定高效，并提供详细的培训和
维护手册，以确保光伏发电系统的长期稳定运行。

光伏逆变器工程安装方案怎么写一、引言随着新能源产业的迅速发展，光伏发电已成为绿色环保能源的重要组成部分。

而光伏逆变器作为光伏发电系统中的核心设备，起到了将光伏电池板发出的直流电转换为交流电的重要作用。

因此，对光伏逆变器的工程安装方案进行详细规划和实施显得尤为重要。

二、光伏逆变器介绍光伏逆变器是将光伏电池板发出的直流电转换为交流电的设备，它是光伏发电系统中的核心部件，负责光伏电池板照射光能转换为交流电，并输出到电网或者通过存储系统储存起来。

逆变器的质量直接影响到光伏系统的发电效率和安全稳定运行。

三、光伏逆变器工程安装方案1. 现场勘察在进行光伏逆变器工程安装之前，首先需要进行现场的勘察工作。

包括现场环境特征、地形地貌、气候条件、建筑结构等方面的勘察。

特别是要对光伏电池板的安装位置和逆变器的安装位置进行详细的勘察，考虑到周围环境对于逆变器设备的影响和防护措施。

2. 选址规划根据现场勘察的结果，进行选址规划，确定光伏逆变器的安装位置。

要考虑到逆变器设备的安全性、稳定性和散热等因素，选址规划要确保逆变器设备能够在良好的环境条件下运行。

3. 安装方案设计根据选址规划的结果，制定适合现场环境的具体安装方案。

包括逆变器设备的支架、保护措施、通风散热设施等方面的设计。

要根据具体的场地条件和安装要求，制定详细的布局图和工程方案。

4. 设备采购根据安装方案设计的结果，进行逆变器设备、支架、配套设施等方面的采购工作。

要根据具体的项目需求和技术标准，选择合适的设备供应商，并进行充分的技术和质量检验。

5. 安装施工在设备采购完成之后，根据安装方案设计，进行光伏逆变器设备的现场安装施工工作。

包括逆变器设备的固定安装、接线连接、设备调试等方面的工作。

要遵循安全操作规范，确保施工过程的安全和质量。

6. 联调测试在安装施工完成之后，对光伏逆变器设备进行联调测试。

通过光伏逆变器设备与其他光伏系统设备的连接和协调测试，确保逆变器设备能够正常运行和输出稳定的交流电。

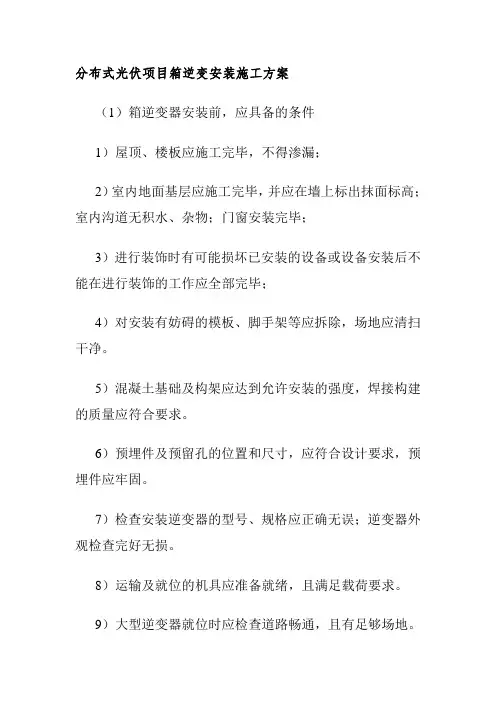

分布式光伏项目箱逆变安装施工方案（1）箱逆变器安装前，应具备的条件1）屋顶、楼板应施工完毕，不得渗漏；2）室内地面基层应施工完毕，并应在墙上标出抹面标高；室内沟道无积水、杂物；门窗安装完毕；3）进行装饰时有可能损坏已安装的设备或设备安装后不能在进行装饰的工作应全部完毕；4）对安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。
