三孔插座中的零线与地线有什么区别

插座背面标的L和N是什么意思？分别是火线（标志字母为”L”Live Wire）零线（标志字母为”N”Naught wire），顺序是左零右火，（插头背面对着自己本人时）。

L代表的是火线插孔，N代表的是零线插孔。

电气上规定的相序是左零右火上接地（指有三孔时）。

L\N分别表示火线和零线,还有一个有三横的表示接地线,火线和零线一般按标示去接,但接反了也可以使用,只是关了电器的开关电器也会带电,安全方面就差了,但是地线就一定不能接错,现在的线路地线一般都没有线,但地线的接头切记不能接到火线或零线上!L火线,N零线一般接线的原则是左零右火，对于固定的插座和三脚的插座可以，但像移动的二脚插头，因为存在方向问题，所以连在二脚插上的插座一般就没办法分了。

L，N一般接反也能正常工作,但地线绝对不能接错.L是火线，N是零线我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三解形排列，其中上面较长较粗的铜制插头就是地线。

地线下面两个分别是火线（标志字母为”L”Live Wire）线（标志字母为”N”Naught wire），顺序是左零右火，（插头背面对着自己本人时）。

地线通过深埋的电极与大地短路连接。

市电的传输是以三相的方式，并有一根中性线，三相平衡时中性线的电流为零，俗称”零线”，零线的另一个特点是与地线在系统总配电输入短接，电压差接近为零。

三相电的三根相线与零线有220电压，会对人产生电击，俗称”火线”。

L是火线，N是零线我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B 相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

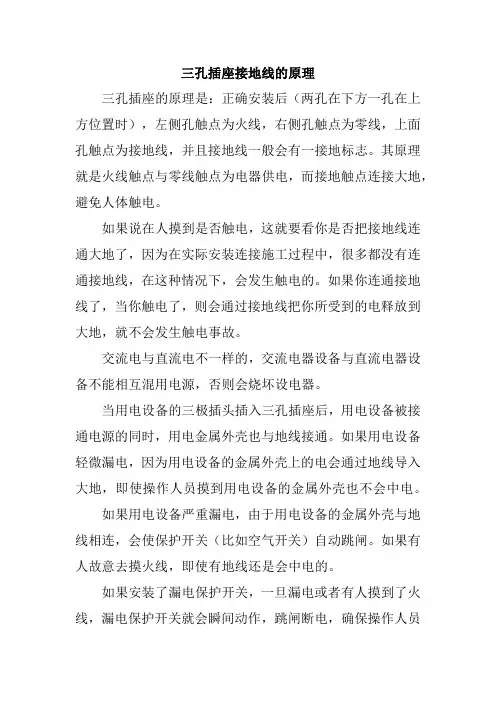

三孔插座接地线的原理
三孔插座的原理是：正确安装后（两孔在下方一孔在上方位置时），左侧孔触点为火线，右侧孔触点为零线，上面孔触点为接地线，并且接地线一般会有一接地标志。

其原理就是火线触点与零线触点为电器供电，而接地触点连接大地，避免人体触电。

如果说在人摸到是否触电，这就要看你是否把接地线连通大地了，因为在实际安装连接施工过程中，很多都没有连通接地线，在这种情况下，会发生触电的。

如果你连通接地线了，当你触电了，则会通过接地线把你所受到的电释放到大地，就不会发生触电事故。

交流电与直流电不一样的，交流电器设备与直流电器设备不能相互混用电源，否则会烧坏设电器。

当用电设备的三极插头插入三孔插座后，用电设备被接通电源的同时，用电金属外壳也与地线接通。

如果用电设备轻微漏电，因为用电设备的金属外壳上的电会通过地线导入大地，即使操作人员摸到用电设备的金属外壳也不会中电。

如果用电设备严重漏电，由于用电设备的金属外壳与地线相连，会使保护开关（比如空气开关）自动跳闸。

如果有人故意去摸火线，即使有地线还是会中电的。

如果安装了漏电保护开关，一旦漏电或者有人摸到了火线，漏电保护开关就会瞬间动作，跳闸断电，确保操作人员
不会中电。

零线与地线判别方法
零线和地线是电路中的两种不同的导线。

它们在电安全和电路连接方面起着不同的作用。

下面是零线与地线的判别方法：
1. 功能不同：零线是电力系统中回路的一部分，用于传输电流，通常是电源的中性线。

而地线是为了保护人们免受电击的安全导线，它将电路的金属部分（如机壳）连接到地面。

2. 标识不同：在电路中，零线通常是黑色或蓝色的，也可能以其他颜色标识。

而地线通常是绿色或黄绿色的。

3. 连接方式不同：零线通常与电源的中性线连接，将电流引回电源。

而地线则通过接地线连接到地面或接地物体，以确保电流正常返回地面而不通过人体。

4. 测量电压：你可以使用测量电压的仪器（如万用表）来判断某个导线是零线还是地线。

将一个测量引线放在导线上，另一个引线接地，然后测量电压。

如果测量结果接近零伏特，则该导线是地线。

如果测量结果接近线电压，则该导线是零线。

请注意，为了确保电流正常返回到电源，同时保护人们免受电击，请务必正确连接和使用零线和地线。

如果不确定如何正确判别或连接这些导线，请咨询专业电工进行操作。

零线又叫中性线，是由变压器低压侧的中性点（星点）引出的线，又由于我国的低压供配电系统要求变压器低压侧的中性点直接接地，所以中性线和地线比较容易混淆；当三相负荷不平衡时中性线上是有电流流过的，有了中性线可以提供220V/380V两种电压等级的电压；地线是通过接地极直接接入大地的线，并且要求接地极的接地电阻小于4欧姆，地线通常接于用电设备的金属外壳，用于保护由于设备意外漏电造成的人身伤害，正常情况下地线上是没有电流流过的；根据新国标低压供电系统应采用三相五线制，也就是三火一零一地，但是很多老企业和老居民楼由于历史的原因仍采用三相四线制即三火一零（零地共用或者说是混用），造成了目前零线地线概念的混乱。

原理上，火线与零线是一样的，只不过是发电厂在远距离输电时，由于距离越远，所需的电线就要越长，电线越长，电线的电阻就越大。

但是在远距离输电时，如果采用大地作导体，此时大地的电阻要比远长距离的电线的电阻要小很多，而且这样做也可以节约大部分成本。

平时我们用手摸火线时，就会产生触电，有些人想不通，他以为他只碰到一根线而已，怎么就会被电到了？其实他已经相当于碰了两根电线，另外那一条线就是大地。

电是从人的手通过人体流经脚底，再经过大地构成回路，这就是所谓的单线触电了。

在电路中，零线就是接在大地的那条线，你如果用手去摸它，我保证你不会被电到，因为你手上摸到的是零线，而脚站在大地上，大地也是零线，也就是说你碰到的只是一根线，单根线是构不成回路电流的，所以电不着你。

火线就是直接用电线传输过来的，它没有与大地连接，再说整个地球就只能当作一条导线，一但决定用某一根电线接地后，就不能在把第二根线接地了，如果再接的话，那可就是短路了！至于怎样接线，你就直接把零线与火线接到用电器上就可以了，它不是直流电，是交流电，不用分什么正负极性的，再说它也没有正负极性，交流就是两根线的+ - 电压不断地交替变化的意思。

为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

地线可以代替零线吗？零线和地线共用有什么危害？
 交流220v单相电路中，当有用电器在使用时，零线因在电路中构成回路，所以它是有电流流过的。

而地线则不同，平时在电路正常情况下它是没有电流流过的，只有当用电器漏电时，漏电电流才会通过所接的地线向大地泄放，从而保护人体免遭触电。

如若零地混接，则极易造成漏电保护器的频繁误动作，且也不安全。

 地线和零线是完全不同的概念
 1、地线仅仅是保护专用的，平时没有电流流过。

按照规定家用电器的外壳必须连接到这个地线，当电器漏电时，地线可以把“电”泄向大地，从而保护人体免遭触电。

地线的构造：用长度1.5米，40mmX40mm的角铁做成一个正方体，埋入潮湿的三米（越深约好）以下的地底下构成，在其任意一点焊上一跟铜条伸出地面，作为地线接点。

 2、零线是电源线中一根，理论上，可以不接地，但在实际上，为了安全往往接地。

有以下几种情况：
 a，在三相四线制电网内，如果三相负载平衡，零线中是没有电流流过的。

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

关于插座线路知识点总结插座线路是我们生活中常见的一种电气设施，用于连接电器设备，为其提供电力。

在家庭、商业和工业场所都能看到插座线路的存在。

了解插座线路的知识对于正确使用电器设备、保障安全以及维护电气设施都至关重要。

一、插座线路的基本结构插座线路主要由电源线（Live Wire）、零线（Neutral Wire）、接地线（Ground Wire）和插座组成。

1. 电源线：电源线是插座线路中传输电能的主要导线，通常为褐色。

在电路中，电流通过电源线输入电器设备，为其提供动力。

2. 零线：零线是插座线路中传输电能的另一导线，通常为蓝色。

在电路中，电流通过零线返回电源，完成电流回路。

3. 接地线：接地线是用于保护人身安全的导线，通常为黄绿色。

在正常情况下，接地线不传输电流，但在电器设备发生故障时，接地线可将电流引导至地面，避免触电危险。

4. 插座：插座是插座线路中连接电器设备的部分，通常包括插孔和开关。

插孔用于插入插头，将电器设备连接至电源；开关用于控制电器设备的通断。

二、插座线路的安装要点正确的插座线路安装对于电器设备的使用安全和电气设施的寿命都非常重要。

1. 选择合适的位置：插座应安装在离地面1.5米左右的位置，以便插头接触。

此外，插座应避免安装在易受潮湿、易受物体遮挡、易受高温的位置，以免影响使用安全。

2. 使用合格的插座：建议选择正规厂家生产的插座，并确保插座具备防火、防水、耐磨的性能。

安装时应注意插座是否牢固，插座线路是否接线牢固。

3. 合理布线：插座线路的布线应符合规范要求，避免交叉、缠绕、过短或过长的现象。

同时，要注意避开易燃物、易崩塌物体，以免引发安全隐患。

4. 接地保护：插座线路的接地保护非常重要，接地线应连接至可靠的接地装置，确保在发生故障时能够及时将电流引至地面。

三、插座线路的故障处理在使用插座线路时，可能会出现插座线路故障，如插座无法正常工作、电器设备无法通电等情况。

正确处理插座线路故障，对安全使用电器设备非常重要。

火线地线零线为了使交流电有很方便的动力转换功能, 通常工业用电,三根正弦交流电;电流相位反映电流的方向大小相互相差120度;通常我们将每一根这样的导线称为相线火线,通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线";叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零;地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案．火线又称相线,它与零线共同组成供电回路;在低压电网中用三相四线制输送电力,其中有三根相线一根零线;为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是地线,它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用;火线、零线、地线的颜色按我国现行标准,GB2681中第3条依导线颜色标志电路时,一般应该是相线－A 相黄色,B相绿色,C相红色;零线－淡蓝色;地线是黄绿相间;如果是三相插座,左边是零线,中间上面是地线,右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下,三相电路中火线使用红、黄、蓝三种颜色表示三根火线,零线使用黑色;家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线;也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线;一般情况下红色是火线,蓝色是零线,黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡;另外,家用插座里各孔的接线位置是有规定的,如果拆开插座可以看到,标有L 标记的点是接火线的,N标记的是接零线的,地线有个专门的接地符号;不懂的人千万不要乱接特别是地线的位置,否则可能造成严重后果;地线是作为电路电位基准点的等电位体;这个定义是不符合实际情况的;实际地线上的电位并不是恒定的;如果用仪表测量一下地线上各点之间的电位,会发现地线上各点的电位可能相差很大;正是这些电位差才造成了电路工作的异常;电路是一个等电位体的定义仅是人们对地线电位的期望;HENRY 给地线了一个更加符合实际的定义,他将地线定义为：信号流回源的低阻抗路径;这个定义中突出了地线中电流的流动;按照这个定义,很容易理解地线中电位差的产生原因;因为地线的阻抗总不会是零,当一个电流通过有限阻抗时,就会产生电压降;因此,我们应该将地线上的电位想象成象大海中的波浪一样,此起彼伏;目前,我们使用的电源插座大多是单相三线插座或单相二线插座;单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线和零线,接线顺序是左零右火,即左边为零线,右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头;三个插头呈正三解形排列,其中上面最长最粗的铜制插头就是地线;地线下面两个分别是火线标志字母为"L"Live Wire零线标志字母为"N"Naught wire,顺序是左零右火,插头背面对着自己本人时;地线通过深埋的电极与大地短路连接;市电的传输是以三相的方式,并有一根中性线,三相平衡时中性线的电流为零,俗称"零线",零线的另一个特点是与地线在系统总配电输入短接,电压差接近为零;三相电的三根相线与零线有220电压,会对人产生电击,俗称"火线";为什么会触电有的人误以为零线就是地线,把家用电器的接地和零线接一起,那么火线在和零线形成回路的同时也和家用电器的外壳形成回路,使外壳带电,尤其是在零线因故障已断开而电源插座接地又不好的情况下更容易触电.1、零线:在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆,这样才能保证用电设备正常使用；2、火线:是相对于零线来说的,通常家庭用电只是用三相电的其中一相,它的线电压为220伏,它是通过零线构成回路使家用电器工作的;3、地线:我们给家用电器接的电线,通常是为了安全和消除静电而接的地线,它对接地电阻没有严格的要求,通常是比较大的,对地电压没有电流通过时为零,把它做为用电器的零线是无法让设备正常工作的；4、中线：就是将用电设备的金属外壳与电源发电机和变压器的接地线做金属连接起来的那条线,它要求供电给用电设备的线路中的熔断器或空气开关,在用电设备一相碰壳时,能够以最短的时间断开电路,从而保护设备和人生安全；5、家中的插座不是三相插座而是三线插座,它的中间是接地线的,两边是用来接零线和火线的,虽然电工手册上也有左零右火的规定,但我们在实际生活中要求并不那么严格;照明电路里的两根电线,一根叫火线,另一根则叫零线;火线和零线的区别在于它们对地的电压不同：火线对地电压为220V,零线对地电压为0. 家里的一般是三孔插座不是三相插座,中间是接地线,两边是火线和零线,右边为火线L,左边为零线N.火线和零线的区别在于它们对地的电压不同：火线对地电压为220V,零线对地电压为0中线是从发电机或电力变压器中性点引出的线,如果它不接地就称为中线,如果将它良好接了地大地为零电位,此时的中线就又称为零线了;民用电的零线和地线虽然都从同一点引出,但它们各自的功能是分开的,不能混用;比如零线和火线是用电的回路线,它们和电器的外壳是缘的,线里流动的电流是同样大小的,故线径是同样的粗细;而地线是和电器的外壳相联的,当电器有故障时当中才有电流流通,一般没有电流,故其线径要细得多;零线和火线是用电的回路,故绝不能将零线接到外壳上,那会使人触电的;火线和零线区别火线和零线都是带电的线,;零线不带电是因为电源的另一端零线接了地,我们在地上接触零线的时候,因为没有位差,就不会形成电流;零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进.形成一个回路;零线和火线的区别就是电源的两个端子其中的一个接了大地零线和地线区别1.零线和地线这两个是不同的概念,不是一回事;2.地线的对地电位为零;使用的电器的最近点接地;3.零线的对地电位不一定为零;零线的最近接地点是在变电所或者供电的变压器处;4.零线有时候会电人,在什么时候呢当你的电炉子不发热了,千万不要以为没电了,不会电人,错啦有可能存在这样的可能,离你的电器很沅的地方N线断开了,用电压表一量会发现,电器的LN线都是市电的电压5.地线不会电人,除非很糟的情况,设计者不懂,或者胡乱搞的产品6.在你的电路中有零线和地线的话,你会发现有一个高耐压电容在他们中间;零线和地线区别 1.零线和地线这两个是不同的概念,不是一回事,千万别互换或混接; 2.地线的对地电位为零;是就近接地; 3.零线的对地电位不一定为零;零线是在最近的变电所接地,和本地的接地可能有一定的电位差; 4.零线有时候会电人;当火线有电,但设备不工作时,可能是零线断了,从断点靠近设备一端的零线都是带220V电的,和火线一样; 如何区分零线和地线一、接线标准：火线L颜色须用红色、黄色、绿色零线N颜色须用黑色、蓝色地线PE颜色须用黄、绿双色线面对3孔插座,左零,右火,中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全,可能会有小火花,要有心里要准备,别吓一跳三、如果在家中： 1、通电,用电笔测,会亮的全是火线; 2、将总开关处的零线断开,只接通火线,将家中的灯打在开的位置,用电笔测,刚才不亮,现在亮的全是零线; 3、剩下不亮的全是地线; 最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地. 四、用万用表将万用表置于交流档500v,手捏一表笔,另一表笔分别触接电源线,有电压高的是火线,低的是零线,电压为0的是地线; 零线对地电阻小于4欧为可靠接地;用万用表置于交流档地250v测火线与零线、火线与地线的压差,两值相差在5v以下为可靠接地; 接错的后果一、因为是交流电,所以火和零互换对电器没什么影响;面对3孔插座,左零,右火,主要是维修时用;最好还是别换; 二、零和地接反或混接,这个平时没事,但比较危险,地线不能接到零线上;否则导致设备外壳带电;一般设备正常时外壳几乎不带电三、进户的地线可以临时做零线用这样电表不转,属于偷电,但如果你想做长久的用,有许多不利因素,如：由于接地点环境的变化雷雨、湿度等导致电压不稳；变电所因素使火线对地电压达到380V等,都能导致用电设备很容易受到影响及严重损坏;。

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

火线、零线、地线的区别为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

1、火线又称相线，用来输送负荷电流，按照相序依次为A相、B 相、C相，相位角相差120度，在线路图上标注符号L1、L2、L3 。

U V W 一般标注于电路支路上，按颜色一般分黄、绿、红。

低压0.4KV系统，任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V,2、零线：标注符号N 一般用蓝色线，三相负载平衡时，零线上没有电流；三相负载不衡时，零线上有电流。

正常零线上没有电压，零线断开时，零线上有电压。

3、接地线：标注符号PE 用黄绿双色线；连接于接地环网和设备金属外壳（或配电装置外壳），当设备线路绝缘降低或其它原因出现漏电时，能减少通过人体的电流，让漏电保护器动作跳闸，切断供电电源，保护人体安全。

零线与地线的区别（电路中）零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）电压是两点间电位差，有了电压，电子就会在电线中流动形成电流。

这就像水从高处向低处流动的道理是一样的。

水在流动的过程中会做功，电在流动过程中也会做功。

火线，零线，地线各自颜色和作用火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

另外，家用插座里各孔的接线位置是有规定的，如果拆开插座可以看到，标有L标记的点是接火线的，N标记的是接零线的，地线有个专门的接地符号。

不懂的人千万还要乱接（特别是地线的位置），否则可能造成严重后果。

地线是作为电路电位基准点的等电位体。

这个定义是不符合实际情况的。

实际地线上的电位并不是恒定的。

如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。

正是这些电位差才造成了电路工作的异常。

电路是一个等电位体的定义仅是人们对地线电位的期望。

HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。

这个定义中突出了地线中电流的流动。

按照这个定义，很容易理解地线中电位差的产生原因。

因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。

因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。

照明电路里的两根电线，一根叫火线，另一根则叫零线。

火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。

所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。

反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。

d、 塑料绝缘导线为什么严禁直接埋 在墙内？
• （1） 塑料绝缘导线长时间使用后，塑料会 老化龟裂，绝缘水平大大降低，当线路短 时过载或短路时，更易加速绝缘的损坏 • 2） 一旦墙体受潮，就会引起大面积漏电， 危及人身安全。 • 3） 塑料绝缘导线直接暗埋，不利于线路 检修和保养。
L
4 火线和零线区别
照明电路里的两根电线,一根叫火线,另一根则叫零线。 火线和零线的区别在于它们对地的电压不同：火线对地电 压为220V，零线对地电压为0. 家里的一般是三孔插座不 是三相插座，中间是接地线,两边是火线和零线,右边为火 线(L)，左边为零线(N). 火线和零线都是带电的线。零线不带电是因为电源的另 一端(零线)接了地,我们在地上接触零线的时候，因为没有 位差,就不会形成电流。零线和火线本来都是由电源出来 的,电流的正方向就是由一出,经过外部设备,从另一端进.形 成 一个回路。零线和火线的区别就是电源的两个端子其 中的一个接了大地
1 什么是火线、零线、地线
为了使交流电有很方便的动力转换功能， 通常工业用电，三根正 弦交流电,电流相位(反映电流的方向 大小)相互相差120度。通常我 们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线 的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称 中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电 流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。 地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电 事故的良好方案．火线又称相线，它与零线共同组成供电回路。在 低压电网中用三相四线制输送电力，其中有三根相线一根零线。为 了保证用电安全，在用户使用区改为用三相五线制供电，这第五根 线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另 一端与各用户的地线接点相连，起接地保护的作用。

三项电源相差120度对称，当各单项间负载均衡时，主零线上平衡无电流。

但特定单相（如A）电源下电器端相接的零线有电流，由于火线电压的正负变化，此电流方向不一。

发电机输出三相电，同时接地示波器不能直接拿来测火-零线间的市电，因为此为浮地电压，可能会触电。

需要使用高压差分探头隔离电源的主要作用：1、去除原始市电中的三次及以上谐波；2、隔离市电中的接地，避免人员误碰触电。

220V为市电信号振幅（幅度的一半）的有效值，此正弦波的振幅为220V×1.414=311V幅度为220×1.414×2=622V火线、零线、地线的区别为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

1、火线又称相线，用来输送负荷电流，按照相序依次为A相、B 相、C相，相位角相差120度，在线路图上标注符号L1、L2、L3 。

U V W一般标注于电路支路上，按颜色一般分黄、绿、红。

低压0.4KV系统，任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V.2、零线：标注符号N。

一般用蓝色线，三相负载平衡时，零线上没有电流（三项对称，电流相互抵消。

主网中的零线无电流。

但单一家用电器如灯泡上相接的零线有电流）；三相负载不衡时，零线上有电流。

正常零线上没有电压，零线断开时，零线上有电压。

3、接地线：标注符号PE。

用黄绿双色线；连接于接地环网和设备金属外壳（或配电装置外壳），当设备线路绝缘降低或其它原因出现漏电时，能减少通过人体的电流，让漏电保护器动作跳闸，切断供电电源，保护人体安全。

精心整理火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一 B 相绿色，C .火线是.一.你看我起.另外，的，N ，恒定的。

如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。

正是这些电位差才造成了电路工作的异常。

电路是一个等电位体的定义仅是人们对地线电位的期望。

HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。

这个定义中突出了地线中电流的流动。

按照这个定义，很容易理解地线中电位差的产生原因。

因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。

因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。

目前，我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。

地线下面两个分别是火线（标志字母为"L"LiveWire ）零线（标志字母为"N"Naughtwire），顺序是左零右火，（插头背面对着自己本人时）。

三孔插座中的零线与地线有什么区别？在插座中火线标志为L，零线为N，地线为E并且有三横接地标志比如三孔插座的最上一孔是插地线的.主要是防止电器外壳漏电而导致人身触电，起保护作用~火线及零线是接负载实际用电的。

零线是正常工作时用的，只要设备工作就有电流。

地线是保护用的，与用电设备的外壳相接，只要设备漏电时才会有电流通过。

任何用电器工作时都要火线和零线，但一些有金属外壳的用电器外壳会带电，如果不接地线就有可能产生触电事故，接地线的作用是在电通过人体之前将电传到地下去，起到保护人的作用现在施工场地都是三相五线制的火线和零线从发电厂接来的，保证它们两个之间的电势差是220V，地线直接连到大地，保证电势为零，起安全作用。

就像你有一米八高，火线就是你头的位置，零线是你脚的位置，地线就是水平面（海拔为0）。

你有时候站在地上，有时候站在几楼，但你的身高不变。

地线与零线的作用：地线是起保护作用（也叫保护零线），零线的作用是工作。

地线与零线的区别：相同点都是从变压器中性点接出。

不同点地线起保护作用，没有电流，可以重复接地，不允许接开关或保险。

零线是工作零线有电流通过，不允许再接地，可以接开关或保险。

家庭用的电线地线是保障安全用电的，提供接地电流的通道，以便使保护设备跳闸。

按照规定必须是黄、绿相间的双色线。

家庭用的零线是提供给用电器具电流回路通道用的，按照规定是用蓝色的导线。

零线是变压器二次侧中性点引出的线路，与相线构成回路对用电设备进行供电。

零线和地线区别1.零线和地线这两个是不同的概念，不是一回事。

2.地线的对地电位为零。

使用的电器的最近点接地。

3.零线的对地电位不一定为零。

零线的最近接地点是在变电所或者供电的变压器处。

4.零线有时候会电人，在什么时候呢？当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦！有可能存在这样的可能，离你的电器很沅的地方N线断开了，用电压表一量会发现，电器的LN线都是市电的电压！5.地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。
