天然气制氢装置技术方案引言:随着环境保护意识的增强和清洁能源的发展，氢能作为清洁能源的代表受到越来越多的关注。
天然气作为一种丰富的能源资源，具有广泛的应用前景。
因此，研发天然气制氢装置成为了当前的热点问题。
本文将介绍一种基于天然气的制氢装置技术方案。
一、装置原理：该装置采用蒸汽重整和选择性氧化两个工艺步骤进行天然气制氢。
首先，天然气通过加热后进入蒸汽重整反应器，与水蒸汽发生反应生成一氧化碳和氢气。
然后，气体进入选择性氧化反应器，在催化剂的作用下，一氧化碳与水发生反应生成二氧化碳和更多的氢气。
最后，通过净化系统对氢气进行脱硫、除尘等处理，得到优质的高纯氢气。
二、装置构成：该装置主要由以下几个部分组成：1.气体预处理系统：对天然气进行预处理，包括去除杂质、调整流量和控制压力等。
预处理系统主要包括压缩机、过滤器和调节阀等设备。
2.蒸汽重整系统：将预处理后的天然气与水蒸汽在高温下进行反应，产生一氧化碳和氢气。
蒸汽重整系统主要包括反应器、加热炉和换热器等设备。
3.选择性氧化系统：将蒸汽重整产生的气体进一步反应，生成更多的氢气。
选择性氧化系统主要包括反应器、催化剂和气体分离器等设备。
4.氢气净化系统：对产生的氢气进行脱硫、除尘等处理，得到高纯度氢气。
氢气净化系统主要包括吸附器、过滤器和脱硫器等设备。
5.控制系统：用于对装置各个部分进行监测和控制，确保装置的正常运行。
控制系统主要包括仪表、传感器和自动化控制设备等。
三、技术优势：1.高效节能：该装置采用蒸汽重整和选择性氧化工艺，能够充分利用天然气的能量，提高氢气的产量，并降低能源消耗。
2.环保低碳：该装置产生的氢气不含有害气体，符合环保要求。
而且，天然气作为装置的原料，与其他传统能源相比，具有低碳排放的特点。
3.储运方便：氢气作为清洁能源，具有广泛的应用前景。
采用天然气作为制氢原料，便于储存和运输，能够满足不同行业和领域的需求。
4.经济可行：天然气作为一种丰富的能源资源，价格相对低廉。
淄博正拓气体有限公司15000Nm3/h天然气制氢装置生产重要工序关键质量控制点操作程序一、程序简介为确保我公司产品工业氢气的产品质量满足规定要求，必须对产品生产过程中的关键质量控制点操作控制加以重点突出的规范、明示、要求，特此制订操作控制程序，即15000Nm3/h生产重要工序关键质量控制程序。
二、生产重要工序1.转化工序转化工序是天然气制氢装置主反应工序，转化反应的好坏直接反映出氢气的产出量及收率。
其关键质量控制点为水碳比控制和转化出口温度控制。
2.PSA工序PSA工序的作用是将天然气制氢所产生的氢气提纯，是保证氢气产品的质量和收率重要工序。
其关键质量控制点为吸附压力控制和吸附时间控制。
三、1.转化工序关键质量控制点及操作参数水碳比： 3.0～3.5转化出口温度：780～820℃2.PSA工序关键质量控制点及操作参数吸附压力：1.80～1.85M Pa吸附时间：240s（最大负荷）四、关键质量控制点操作程序1.质量关键控制点工艺控制表2.开工操作2.1转化工序2.1.1先建立系统大循环。
2.1.2启动鼓引风机置换转化炉炉膛，合格后点火升温。
2.1.3转化炉升温后产汽系统逐渐产生蒸汽，转化出口TIC0408温度600℃时向系统配入蒸汽，FIC0402蒸汽配入量提至8000kg/h。
2.1.4转化出口TIC0408温度继续升温至780℃后系统投料，系统投料时。
转化出口TIC0408温度相应会下降，调整转化出口TIC0408温度稳定在780℃，FIC0402蒸汽配入量稳定至8000kg/h。
2.1.5系统进料FIC0403逐渐2800Nm3/h后，FIC0402蒸汽配入量再按水碳比（FIC0402/ FIC0403）3.5调整。
2.1.6系统进料FIC0403逐渐2800Nm3/h后切除系统循环向PSA进料。
注意事项：提量时，先提转化出口TIC0408、再提FIC0402蒸汽配入量、最后提进料量。
氢气项目投资分析及可行性报告目录序言 (4)一、氢气项目选址说明 (4)(一)、氢气项目选址原则 (4)(二)、氢气项目选址 (5)(三)、建设条件分析 (7)(四)、用地控制指标 (8)(五)、地总体要求 (9)(六)、节约用地措施 (10)(七)、总图布置方案 (11)(八)、选址综合评价 (13)二、制度建设与员工手册 (15)(一)、公司制度体系规划 (15)(二)、员工手册编制与更新 (16)(三)、制度宣导与培训 (17)(四)、制度执行与监督 (19)(五)、制度评估与改进 (20)三、氢气项目可行性研究报告 (22)(一)、产品规划 (22)(二)、建设规模 (23)四、技术方案 (25)(一)、企业技术研发分析 (25)(二)、氢气项目技术工艺分析 (27)(三)、氢气项目技术流程 (28)(四)、设备选型方案 (29)五、氢气项目建设背景及必要性分析 (31)(一)、行业背景分析 (31)(二)、产业发展分析 (32)六、风险评估 (34)(一)、氢气项目风险分析 (34)(二)、氢气项目风险对策 (34)七、实施计划 (35)(一)、建设周期 (35)(二)、建设进度 (35)(三)、进度安排注意事项 (36)(四)、人力资源配置和员工培训 (36)(五)、氢气项目实施保障 (37)八、社会责任与可持续发展 (37)(一)、企业社会责任理念 (37)(二)、社会责任氢气项目与计划 (38)(三)、可持续发展战略 (38)(四)、节能减排与环保措施 (39)(五)、社会公益与慈善活动 (39)九、劳动安全生产分析 (40)(一)、设计依据 (40)(二)、主要防范措施 (41)(三)、劳动安全预期效果评价 (43)十、质量管理与持续改进 (44)(一)、质量管理体系建设 (44)(二)、生产过程控制 (45)(三)、产品质量检验与测试 (46)(四)、用户反馈与质量改进 (47)(五)、质量认证与标准化 (48)十一、招聘与人才发展 (49)(一)、人才需求分析 (49)(二)、招聘计划与流程 (50)(三)、员工培训与发展 (52)(四)、绩效考核与激励 (53)(五)、人才流动与留存 (54)序言本项目投资分析及可行性报告旨在全面介绍和规划一个创新性的氢气项目，以满足需求。
xxxx集团有限公司1500Nm3/h天然气转化制氢装置项目建议书编号:xxxx-xxxx-1112一、总论1.1 装置名称及建设地点装置名称：1500Nm3/h 天然气制氢装置建设地点：xxxx1.2 装置能力和年操作时间装置能力：：1500Nm3/h；H2纯度: ≧99.99(V/V)压力≧2.0 MPa(待定)年操作时间：≧8000h操作范围:40%-110%1.3 原料天然气(参考条件,请根据实际组分修改完善):1.4 产品氢气产品1.5 公用工程规格1.5.1 脱盐水●温度：常温●压力：0.05MPa(G)●水质：电导率≤5μS/cm溶解O2 ≤2 mg/kg氯化物≤0.1 mg/kg硅酸盐(以SiO2计) ≤0.2 mg/kgFe ≤0.1 mg/kg1.5.2 循环冷却水●供水温度：≤28℃●回水温度：≤40℃●供水压力：≥0.40MPa●回水压力：≥0.25MPa●氯离子≤25 mg/kg1.5.3 电●交流电：相数/电压等级/频率 3 PH/380V/50Hz●交流电：相数/电压等级/频率 1 PH/220V/50Hz● UPS交流电：相数/电压等级/频率 1 PH/220V/50Hz1.5.4 仪表空气●压力： 0.7MPa●温度：常温●露点： -55 ℃●含尘量： <1mg/m3，含尘颗粒直径小于3μm。
●含油量：油份含量控制在1ppm以下1.5.5 氮气●压力： 0.6MPa●温度： 40℃●需求量：在装置建成初次置换使用，总量约为5000 Nm3正常生产时不用1.6 公用工程及原材料消耗注：电耗与原料天然气压力有关。
1.7 占地面积主装置占地：约50×40=2000 m2 (不包括公用工程及生活设施等)二、工艺方案2.1 工艺流程简述基本的工艺流程框图如下：器，进一步预热后进入转化管，在催化剂床层中，甲烷与水蒸汽反应生成H2、CO和CO2，甲烷转化所需热量由转化器烧嘴燃烧燃料混合气提供。
天然气制氢项目可行性研究报告一、引言近年来，随着全球对清洁能源需求的逐渐增加，氢能源作为一种高效、环保、可再生的能源形式受到了广泛关注。
而天然气作为一种含氢丰富的资源，通过制氢技术可以转化为氢能源，具有巨大的潜力。
本报告主要对天然气制氢项目的可行性进行研究，分析项目的技术、经济、环境等方面的优势与挑战。
二、技术可行性天然气制氢技术主要有热解法、催化法、电解法等。
其中，热解法和催化法是常见的工业化应用技术，已经具备商业化条件。
电解法由于技术成熟度较低，但随着新材料和新工艺的不断发展，其成本和效率逐渐提高，未来有望成为主流技术。
因此，天然气制氢技术的可行性在技术上得到保障。
三、经济可行性天然气制氢项目的经济可行性主要涉及投资成本、制氢成本和市场前景。
总体来说，天然气较为廉价，给予天然气制氢项目以成本优势。
而制氢成本还取决于所使用的制氢技术和设备，相对来说热解法和催化法的制氢成本较低，电解法的制氢成本相对较高。
然而，随着电解法技术的进步和规模效应的实现，其制氢成本有望逐渐降低。
在市场前景方面，随着氢能源市场的不断发展，天然气制氢项目有望取得较好的经济效益。
四、环境可行性传统的能源消耗方式对环境的污染比较严重，而氢能源具有“零排放”的特性，对环境友好。
天然气制氢是一种清洁的能源转化方式，通过该项目可以减少温室气体的排放，改善环境质量，并有助于应对气候变化。
因此，天然气制氢项目在环境可行性方面具备优势。
五、风险和挑战尽管天然气制氢项目具有可行性，但仍然面临一些风险和挑战。
首先，制氢过程中需要高温、高压条件，存在一定安全风险，对设备要求较高。
其次，天然气价格的波动和供应不稳定可能对项目经济效益产生影响。
此外，氢能源市场目前的发展较为初级，市场需求和供给的平衡也是一个挑战。
六、建议和展望为了进一步推进天然气制氢项目的可行性，建议政府在政策上给予支持，提供资金和税收优惠等方面的政策支持。
同时，需要加强技术研发，提高天然气制氢技术的成熟度和经济效益。
天然气制氢装置工艺技术规程1.1装置概况规模及任务本制氢装置由脱硫造气工序、变换工序、PSA制氢工序组成1.2工艺路线及产品规格该制氢装置已天然气为原料，采用干法脱硫、3.8MPa压力下的蒸汽转化，一氧化碳中温变换，PSA工艺制得产品氢气。
1.3消耗定额（1000Nm3氢气作为单位产品）2.1工艺过程原料及工艺流程2.1.1工艺原理1.天然气脱硫本装置采用干法脱硫来解决该原料气中的硫份。
为了脱除有机硫，采用铁锰系转化吸取型脱硫催化剂，并在原料气中加入约1-5%的氢，在约400℃高温下发生下述反映：RSH+H2=H2S+RHH2S+MnO=MnS+H2O经铁锰系脱硫剂初步转化吸取后，剩余的硫化氢，再在采用的氧化锌催化剂作用下发生下述脱硫反映而被吸取：H2S+ZnO=ZnO+H2OC2H5SH+ZnS+C2H5+H2O氧化锌吸硫速度极快，因而脱硫沿气体流动方向逐层进行，最终硫被脱除至0.1ppm以下，以满足蒸汽转化催化剂对硫的规定。
2.蒸汽转化和变换原理原料天然气和蒸汽在转化炉管中的高温催化剂上发生烃—蒸汽转化反映，重要反映如下：CH4+H2O= CO+3H2-Q (1)一氧化碳产氢CO+H2O=CO2+H2+Q (2)前一反映需大量吸热，高温有助于反映进行；后一反映是微放热反映，高温不利于反映进行。
因此在转化炉中反映是不完全的。
在发生上述反映的同时还伴有一系列复杂的付反映。
涉及烃类的热裂解，催化裂解，水合，蒸汽裂解，脱氢，加氢，积碳，氧化等。
在转化反映中，要使转换率高，残余甲烷少，氢纯度高，反映温度要高，但要考虑设备承受能力和能耗，所以炉温不宜太高。
为缓和积碳，增长收率，要控制较大的水碳比。
3.变化反映的反映方程式如下：CO+H2O=CO2+H2+Q这是一个可逆的放热反映，减少温度和增长过量的水蒸气，均有助于变换反映向右侧进行，变换反映假如不借助于催化剂，其速度是非常慢的，催化剂能大大加速其反映速度。
天然气制氢项目可行性研究报告立项新版一、项目背景随着能源消耗的日益增加，传统的化石燃料逐渐暴露出无法持续发展的问题，因此寻找可替代的能源成为当务之急。
氢能作为一种理想的清洁能源，具有高能量密度、零排放及可再生等优势，因此备受关注。
天然气作为一种丰富的能源资源，其主要组成成分是甲烷，而甲烷在一定条件下可以制取氢气，因此天然气制氢项目具有良好的可行性，并且未来有望成为主要的氢气生产方式之一二、可行性分析1.市场需求：氢能作为一种清洁能源，被广泛应用于交通运输、电力产业及工业领域等，具有广阔的市场前景。
根据国家政策的支持和市场发展的趋势，天然气制氢项目有较大的市场潜力。
2.资源优势：中国是天然气资源丰富的国家，拥有丰富的天然气资源储备，因此具备了天然气制氢项目的发展条件。
3.技术可行性：天然气制氢的技术已经相对成熟，可以通过蒸汽重整法、部分氧化法和反应器法等多种技术路线进行，具有较高的制氢效率和低碳排放，技术实施可行。
4.环保需求：天然气制氢相比其他制氢方式具有更低的碳排放，符合国家要求的低碳经济发展方向，因此在政策支持和环境压力下，利用天然气制氢有利于环保。
三、项目实施方案1.建设规模：根据市场需求和资源供给情况，初步确定项目建设规模为每年生产1000吨氢气。
2.建设内容：项目主要包括天然气储氢设备、氢气生产设备、氢气净化设备等。
3.建设地点：建议在天然气资源丰富的地区进行项目建设，以降低天然气的运输费用和能源浪费。
4.技术路线：选择适用于天然气制氢的蒸汽重整法进行氢气生产，结合储氢技术和净化技术，以提高产能和产品质量。
5.投资估算：初步预估项目总投资为1000万元，其中包括设备投资、场地建设、项目管理费用等。
6.盈利模式：通过与相关企业签订氢气供应合同，以及参与国家氢能政策的扶持和补贴，确保项目的盈利能力。
四、风险与对策1.市场风险：由于氢能的应用仍处于初级阶段，市场需求的不确定性较大。
因此在项目实施过程中需要合理评估市场风险，并制定适当的市场拓展策略。
天然气制氢项目可行性研究报告
I.项目背景与目标
随着工业社会对清洁函数的足球高昂需求，绿色氢燃料是未来能源体
系的关注焦点。
此项目商业模型旨在解决来自提供环保能源的挑战。
天然
气制氢项目拥有多种优点，如热效率高、能源密度大、易储存与运输等。
基于此，本研究旨在探讨天然气制氢项目的实施可行性。
II.技术路线
III.项目投资与经济效益
根据初步预算，项目总投资估计为X万元，包括设备投资、建设投资
以及运行维护费用等。
预计项目投运后不断扩大销售规模，实现经济效益。
IV.市场分析
由于氢能源的绿色环保特性，国内外对氢燃料的需求量逐年增加，市
场潜力巨大。
叠加中国政府对于新能源的大力扶持，天然气制氢项目有着
较高的市场前景。
V.环境影响
VI.项目风险分析
尽管天然气制氢项目具有许多优势，但项目的运行也会面临一些风险。
首先，天然气的价格波动可能会影响项目的经济性。
其次，技术更新快速，如果不进行及时的设备更新和技术创新，可能会影响项目的市场竞争力。
VII.结论
考虑到天然气制氢项目的技术成熟度，对环保的贡献，以及市场前景，我们认为该项目具有良好的可行性。
不过，为确保项目的成功，必须要对
市场动态保持敏感，并进行风险控制和管理。
以上是有关天然气制氢项目的可行性研究，希望对此项目的推进产生
帮助。

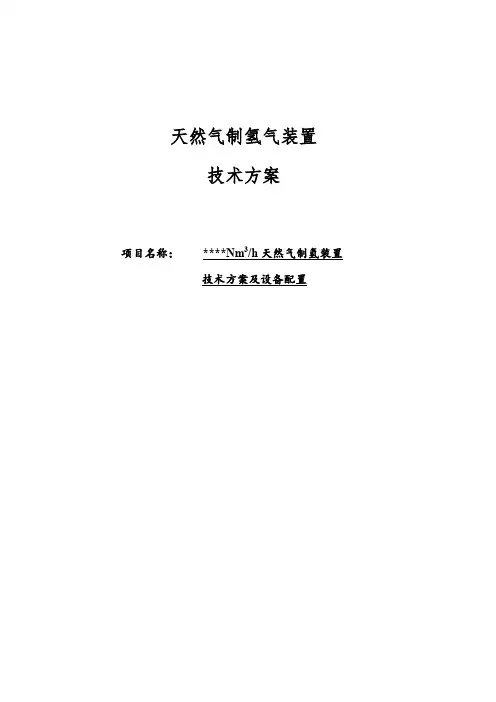

天然气制氢气装置技术方案项目名称：****Nm3/h天然气制氢装置技术方案及设备配置第一部分技术方案1、产品方案装置氢气生产能力：***Nm3/h2、天然气裂解制氢工艺方案2.1 烃类蒸汽转化制氢工艺简介以轻烃为原料制取工业氢，国内外均认为蒸汽转化法为最佳方案。
大型合成氨厂以及炼油厂和石油化工厂的制氢装置，其造气工艺大多为水蒸汽转化法。
经过多年的生产实践，目前已积累了许多成功的工程设计和操作经验。
因此本方案采用水蒸汽转化法造气工艺。
国内外蒸汽转化制氢的净化工艺主要有两种。
即化学净化法和变压吸附净化法（PSA净化法）。
国内早期建设的制氢装置均采用化学净化法。
由于近年PSA技术的进步（多床多次均压，吸附剂性能的改进等），使氢的回收率最高达95%，加之PSA 技术的国产化，极大降低了PSA装置的投资以及其操作成本，使该技术在新建制氢装置中占主导地位。
采用天然气为原料生产氢气。
选择PSA净化气体，其制氢成本比采用化学净化法的制氢成本低，同时采用PSA技术具有流程简短、自动化程度高、产品氢纯度高等特点，因此，我们推荐用户采用PSA净化技术。
综上所述，制氢装置采用水蒸汽转化法加PSA净化工艺。
2.2原料组成压力：≤0.2Mpa温度：40℃。
原料气组成（V%）：3、工艺流程3.1工艺概述本制氢装置是以天然气为原料，采用蒸汽转化造气工艺制取粗氢气。
转化压力～2.0MPa(G)，粗氢经变换和PSA 分离杂质后得产品氢气。
3.2基本原理 3.2.1 原料脱硫脱硫分两步进行：原料气中有机硫化物的加氢转化反应，硫化氢的脱除。
在一定温度、压力下，原料气通过钴钼加氢催化剂，将有机硫转化成无机硫；原料经过有机硫转化后，再通过氧化锌脱硫剂，将原料气中的H 2S 脱至0.2ppm 以下，以满足蒸汽转化催化剂对硫的要求，其主要反应（以硫醇和噻酚为例）为：3.2.2 烃类的蒸汽转化烃类的蒸汽转化是以水蒸汽为氧化剂，在镍催化剂的作用下将烃类物质转化，得到制取氢气的原料气。
