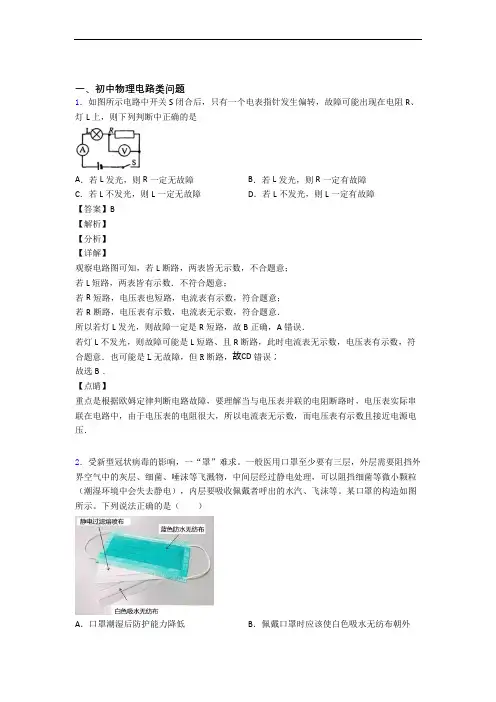

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．受新型冠状病毒的影响，一“罩”难求。
一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。
某口罩的构造如图所示。
下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。

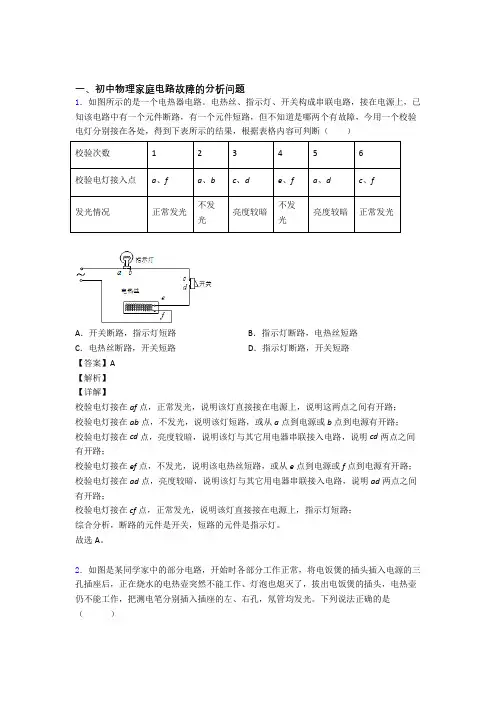

一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

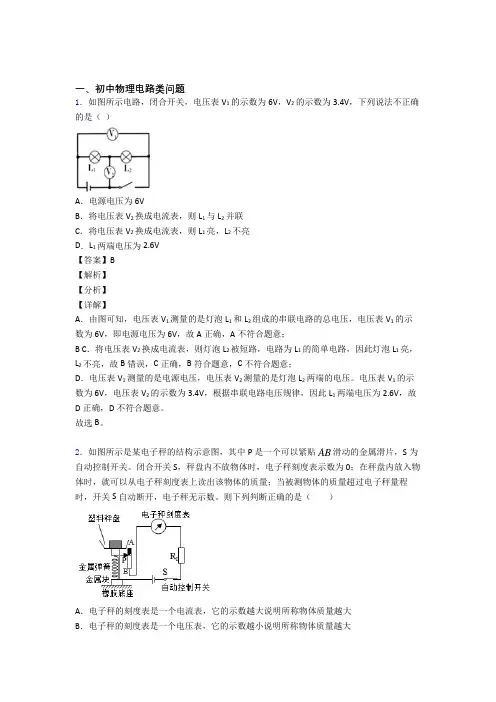

一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。
则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C ．电子秤的AB 部分是一个滑动变阻器，且A 端与P 接触的地方为绝缘体D ．0R 电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

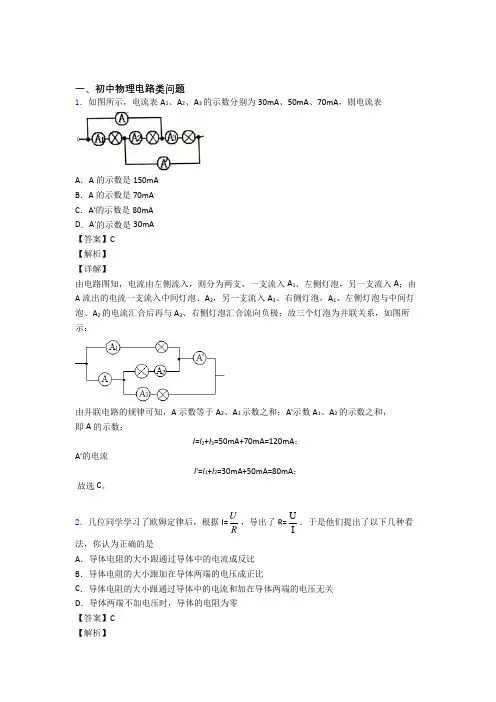

一、初中物理电路类问题1．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A．A的示数是150mAB．A的示数是70mAC．A'的示数是80mAD．A'的示数是30mA【答案】C【解析】【详解】由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和，即A的示数：I=I2+I3=50mA+70mA=120mA；A'的电流I'=I1+I2=30mA+50mA=80mA；故选C。
2．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．3．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A．B．C．D．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S 断开，指示灯L发光较暗．A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．6．如图所示的电路中，当开关S1，S2都闭合时，则A．电压表被烧坏B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏【答案】B【分析】【详解】开关1S 和2S 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

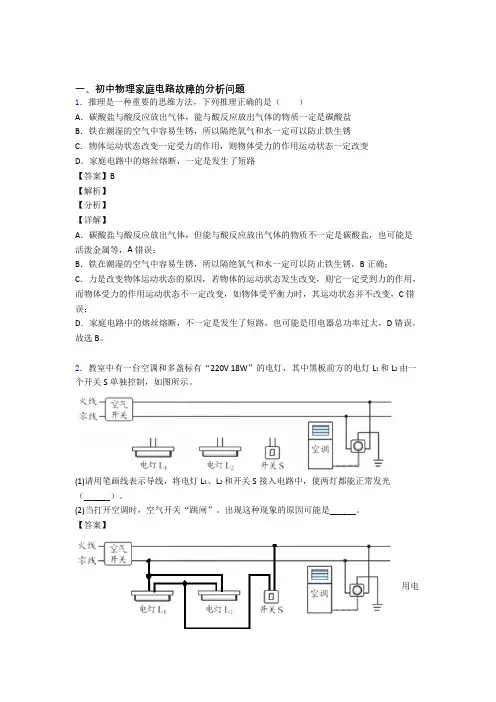

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

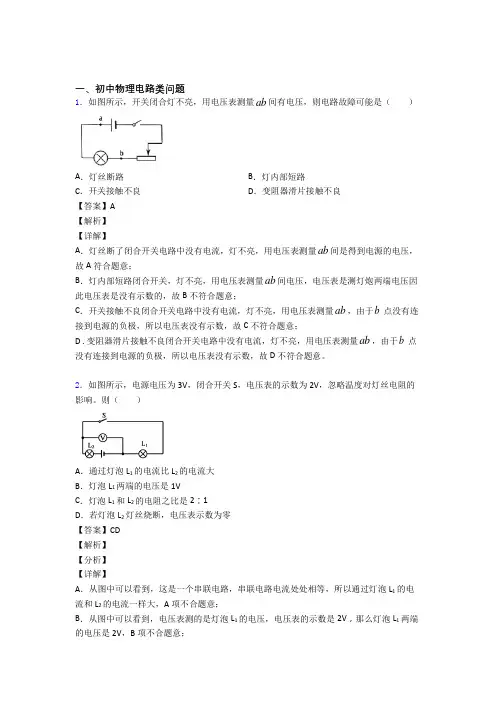

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L1的电流和L2的电流一样大，A项不合题意；B．从图中可以看到，电压表测的是灯泡L1的电压，电压表的示数是2V，那么灯泡L1两端的电压是2V，B项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
故选CD 。
3．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC ．4.5 V ，0 VD ．4.5 V ，4.5 V【答案】ABC【解析】【详解】 由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。
一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
故选D 。
2．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。

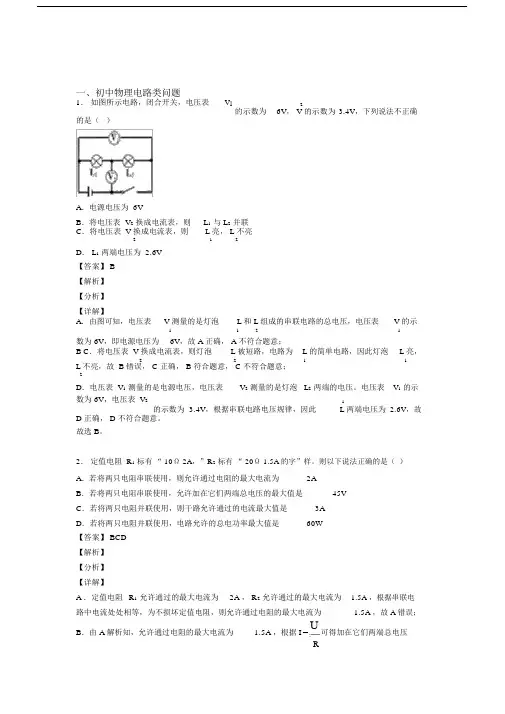

一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为23.4V，下列说法不正确6V， V 的示数为的是（）A．电源电压为 6VB．将电压表 V2换成电流表，则L1与 L2并联C．将电压表 V 换成电流表，则L 亮， L 不亮212D． L1两端电压为 2.6V【答案】 B【解析】【分析】【详解】A．由图可知，电压表V 测量的是灯泡L 和 L 组成的串联电路的总电压，电压表V 的示1121数为 6V，即电源电压为6V，故 A 正确， A 不符合题意；B C．将电压表 V 换成电流表，则灯泡L 被短路，电路为L 的简单电路，因此灯泡L 亮，2211L 不亮，故 B 错误， C 正确， B 符合题意， C 不符合题意；2D．电压表 V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为 6V，电压表 V2的示数为 3.4V，根据串联电路电压规律，因此12.6V，故L 两端电压为D 正确， D 不符合题意。
故选 B。
2．定值电阻R1标有“ 10Ω 2A，”R2标有“ 20Ω 1.5A的字”样。
则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】 BCD【解析】【分析】【详解】A ．定值电阻R1允许通过的最大电流为2A ， R2允许通过的最大电流为 1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为 1.5A ，故 A 错误；B．由 A 解析知，允许通过电阻的最大电流为 1.5A ，根据 I = U可得加在它们两端总电压R的最大值为U大 = I大R总 =1.5A(10ΩΩ+20 )=45V故 B 正确；C．由定值电阻R1、 R2的铭牌可知，加在它们两端的最大电压分别为U 1= I 1 R1=2A10 Ω=20V ，U2 = I2R2=1.5A20 Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻 R1的电流为2A，通过定值电阻R2的电流为'U 120VI 2===1AR220Ω干路允许通过的电流最大值为I并大=2A+1A=3A 故 C 正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大 = U1I并大 =20V 3A=60W故D 正确。

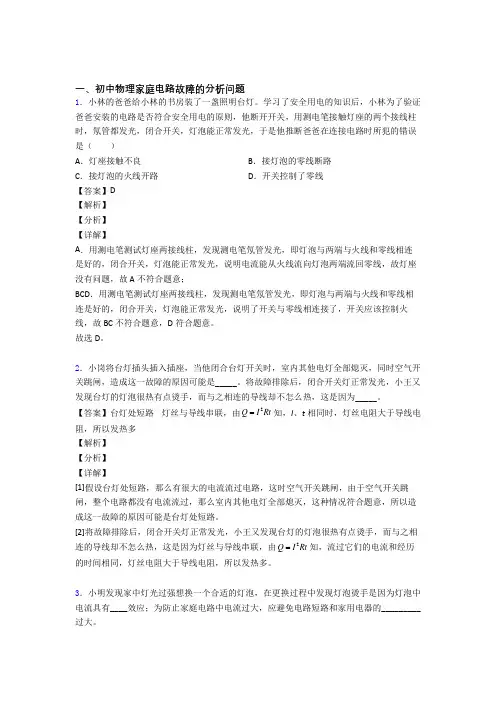

一、初中物理家庭电路故障的分析问题1．小林的爸爸给小林的书房装了一盏照明台灯。
学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（ ） A ．灯座接触不良 B ．接灯泡的零线断路 C ．接灯泡的火线开路 D ．开关控制了零线【答案】D 【解析】 【分析】 【详解】A ．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A 不符合题意；BCD ．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC 不符合题意，D 符合题意。
故选D 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

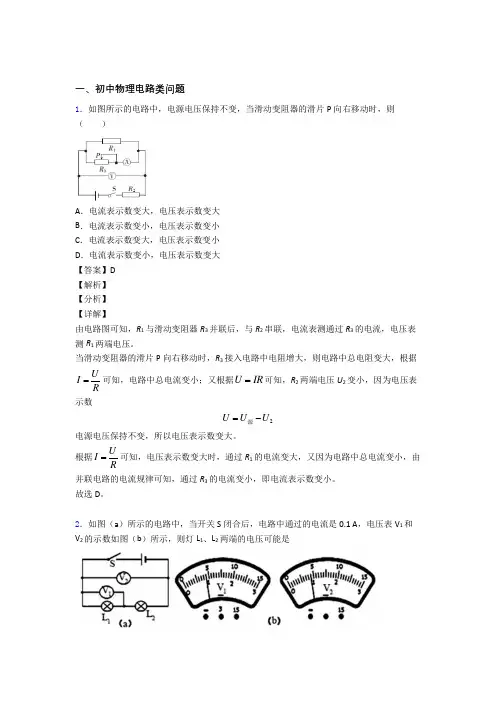

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC ．4.5 V ，0 VD ．4.5 V ，4.5 V【答案】ABC【解析】【详解】 由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。
电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V 2偏转的角度等于V 1偏转的角度，所以，电压表V 2选择的量程为0～15V ，分度值为0.5V ，电源的电压U =4.5V ；电压表V 1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意；故选ABC3．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；4．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S 1或手机远程控制开关S 2实现。
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。
经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电【答案】C【解析】【详解】同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。
故选C。
3．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。
当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。
当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。
前后两种情况中,变阻器消耗的功率之比为4:3。
则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56AD．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W【答案】C【解析】【详解】A．当开关S闭合，滑动变阻器的滑片P移到a端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U=U L额=4V故A正确，不符合题意；BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V，根据串联电路电压规律可得，小灯泡两端电压为：LU=4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A，则滑动变阻器的电功率为：P滑后=3V⨯0.2A=0.6W滑动变阻器此时的电阻为：R滑后=30.2VA=15Ω前后两种情况中，变阻器消耗的功率之比为4:3，所以P 滑前=0.63W⨯4=0.8W故D正确，不符合题意；当开关S闭合，通过滑动变阻器的电流为：I滑前=0.8W4V=0.2A由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A ，当开关S 闭合，滑动变阻器的滑片P 移到a 端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。
一、初中物理电路类问题1．将规格为“12V 3W ”的灯1L 和规格为“12V 6W ”的灯2L 串联在电压为12V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．1L 与2L 灯丝电阻之比为1:2B ．1L 灯与2L 灯实际功率之比为1:2C ．两灯均不能正常发光，灯2L 更亮些D ．两灯消耗的总功率为2W【答案】D【解析】【详解】A ．根据2U P R=可得，两灯的电阻 ()2211112483V ΩW U R P ===，()222221224V Ω6W U R P === 两灯的电阻之比为 12482:124ΩΩR R == 故A 错误；B ．因为两灯串联，所以通过两灯的电流相等，根据2P I R =可得，两灯消耗的实际功率为211实1P I R =，222实2P I R = 两灯消耗的实际功率之比为122:1实1实2P R P R == 故B 错误； C ．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B 分析知，灯1L 的实际功大于灯2L 的实际功率，1L 比2L 亮，故C 错误；D ．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为11482472ΩΩΩR R R =+=+= 由2U P R=得，两灯消耗的总功率为 ()2212272V W ΩU P R === 故D 正确。
故选D 。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
一、初中物理电路类问题1．如图所示的电路中，R 0是定值电阻，L 是小灯泡，R 是滑动变阻器，闭合开关S ，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
现用一只电压表检测这一现象产生的原因，当电压表接ab 两点时，电压表无示数；接ac 两点时，电压表有示数，则产生上述现象的原因可能是（ ）A ．L 短路B ．L 断路C ．R 断路D ．R 0短路【答案】A【解析】【分析】【详解】 从图中可看到，这是一个串联电路，R 、L 、R 0串联在一起。
A ．假设L 短路，电路中是有电流的，当电压表接ab 两点时，电压表是没有示数的；接ac 两点时，电压表测R 0的电压，有电流流过R 0，那么电压表有示数；这些情况符合题中条件，所以可能是L 短路，选项A 符合题意；B ．假设L 断路，那么电路中是没有电流的，当电压表接ab 两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac 两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L 断路，B 项不合题意；C ．假设R 断路，那么电路中是没有电流的，当电压表接ab 两点时，没有电流流过电压表，电压表是没有示数的；接ac 两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R 断路，C 项不合题意；D ．假设R 0短路，电路中是有电流的，当电压表接ab 两点时，有电流流过灯L ，电压表有示数；接ac 两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R 0短路，D 项不合题意。
故选A 。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
一、初中物理电路类问题1．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。
测量时的电路图应是（）A．B．C．D．【答案】B【解析】【详解】A．该电路为串联电路，三个电流表的示数应该相等，故A不符合题意；B．R1和R3组成并联电路，电流表A1测R1的电流，电流表A2测R3的电流，电流表A3测干路的总电流，并联电路中各支路两端的电压相等，且R1<R3，由=UIR可知，A1的示数应大于A2的示数，故B符合题意；C．R2和R1阻值相等，并联电压也相等，所以电流也相等，故C不符合题意；D．R2和R3组成并联电路，电流表A1测R2的电流，电流表A3测R3的电流，电流表A2测干路的总电流，因并联电路中各支路两端的电压相等，且R2<R3，由=UIR可知，A1的示数应大于A3的示数，故D不符合题意。
故选B。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大【答案】AC【解析】【分析】【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。
3．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
一、初中物理电路类问题1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．2．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路【答案】C【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。
【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；B．如果R1发生了断路，电流表示数变为零，故B错误；C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；D．如果R2出现断路，电流表示数变为零，故D错误。
故选C。
3．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．4．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【答案】A【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．5．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路【答案】A【解析】【分析】【详解】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路，故选A．6．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【答案】B【解析】【分析】【详解】由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD7．如图所示，开关闭合灯不亮，用电压表测量ab 间有电压，则电路故障可能是（ ）A ．灯丝断路B ．灯内部短路C ．开关接触不良D ．变阻器滑片接触不良【答案】A【解析】【详解】 A ．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab 间是得到电源的电压，故A 符合题意；B ．灯内部短路闭合开关，灯不亮，用电压表测量ab 间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B 不符合题意；C ．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故C 不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故D 不符合题意。
一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【答案】C【解析】【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【答案】A【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．4．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路【答案】A【解析】【分析】【详解】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路，故选A．5．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流【答案】C【解析】【详解】由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．6．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A．B．C．D．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S 断开，指示灯L发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B ．由图知，当开关S 闭合时，此时L 被短路，指示灯不会发光，故B 不符合题意；C ．由图知，当开关S 闭合时，此时L 与R 串联，此时灯的亮度较暗；开关S 断开时，灯泡不发光；故C 不符合题意；D ．由图知，L 与R 并联，当开关S 闭合或断开，L 始终接入电路中，L 两端的电压始终为电源电压，则灯泡发光的亮度不变，故D 不符合题意．故选A ．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．7．小明用两个小灯泡L 1、L 2按如图所示电路“探究串联电路中的电压关系”。
一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，电压表V2的示数变小B．电压表V2的示数与电流表A的示数的比值不变C．电流表A的示数变小，电压表V2的示数不变D．电压表V1与电压表V2的示数之和不变【答案】D【解析】【分析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，将滑动变阻器R2的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=UIR可知，电路中的电流变小，即电流表A的示数变小，故A错误；B．由电压表V2 的示数变大、电流表A的示数变小可知，电压表V2的示数与电流表A的示数的比值变大，故B错误；C．由=U IR可知，R1两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故C错误；D．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V1与电压表V2的示数之和不变，故D正确。
2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。
则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=U R可得加在它们两端总电压的最大值为U大=I R⨯大总=1.5A⨯(10Ω+20Ω)=45V故B正确；C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为1U=11I R⨯=2A⨯10Ω=20V，2U=22I R⨯=1.5A⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V⨯3A=60W故D正确。
故选BCD。
3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）A．B．C．D．【答案】C【解析】【详解】由题知，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现，说明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，说明开关S3与灯泡串联，闭合开关S4，启动风机，说明开关S4与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联，综上结合选项可知，ABD不符合题意，C符合题意。
5．下列有关说法正确的是（）A．电路两端有电压，电路中一定有电流B．影响电阻大小的因素是材料和长度C．电动机工作时产热的多少可用Q=UIt计算D．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2．电功率的物理意义是表示电流做功快慢的物理量．Q I Rt【详解】A、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A错误；B、导体的电阻与导体的材料、长度、横截面积有关．故B错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．6．用滑动变阻器改变电路中小灯泡的亮度。
如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（ ）A ．B ．C ．D ．【答案】A【解析】【详解】 A ．从图中可以看到，这种接法会让滑动变阻器接入电路的阻值最大，闭合开关后能直接进行实验，选项A 符合题意；B ．从图中可以看到，这种接法会让滑动变阻器接入电路的阻值最小，为零，闭合开关后不能调节电路中小灯泡的亮度，B 项不合题意；C ．从图中可以看到，这种接法会让滑动变阻器滑片左边的电阻，即部分电阻接入电路，虽然能够调节电路中小灯泡的亮度，但是闭合开关后不能直接进行实验，C 项不合题意；D ．从图中可以看到，这种接法会让滑动变阻器滑片右边的电阻，即部分电阻接入电路，虽然能够调节电路中小灯泡的亮度，但是闭合开关后不能直接进行实验，D 项不合题意。
7．小明用两个小灯泡L 1、L 2按如图所示电路“探究串联电路中的电压关系”。
闭合开关后，用电压表分别测量U ab 、U bc 、U ac 三处电压。
关于在实验过程中出现的情况，下列说法正确的是（ ）A ．测出U ab 间电压后，保持b 不动，将a 改接到c ，就可以测出U bcB ．若实验时电压表示数0ab ac U U =≠，可能是a 、b 之间发生了断路C ．若实验时电压表示数0ab U =，0bc ac U U =≠，则一定是a 、b 间短路了D ．测ac 间电压时电压表的偏转角度一定是测ab 间电压表偏转角度的2倍【答案】B【解析】【详解】A ．用电压表测ab 间的电压，那么与a 端相接的是电压表的正接线柱，与b 端相接的是电压表负接线柱，如果测出U ab 间电压后，保持b 不动，将a 改接到c ，那么电流就会从b 端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出U bc 的，A 错误；B ．假设a 、b 之间发生了断路，那么ab U U =电源，当电压表并联在a 、c 两端时，电流往电压表流，那么ac U U =电源，这与题干条件相符合，那么可能是a 、b 之间发生了断路；假设a 、b 之间发生了短路，那么0ab U =，这与题干条件不符合，所以不可能是a 、b 之间发生短路；假设b 、c 之间发生了断路，那么0ab U =，这与题干条件不符合，所以不可能是b 、c 之间发生断路；假设b 、c 之间发生了短路，那么ab U U =电源，ac U U =电源，这与题干条件相符合，所以可能是b 、c 之间发生了短路；综上所述，可能是a 、b 之间发生了断路，B 正确；C ．假设a 、b 之间发生了断路，那么ab U U =电源，这与题干条件不符合，所以不可能是a 、b 之间发生了断路；假设a 、b 间发生短路，那么0ab U =，bc ac U U U ==电源，这与题干条件相符合，所以可能是a 、b 间发生短路；假设b 、c 间发生了断路，那么0ab U =，0bc ac U U =≠，这与题干条件相符合，所以可能是b 、c 间发生了断路；假设b 、c 间发生了短路，那么ab U U =电源，这与题干条件不符合，所以不可能是b 、c 间发生了短路；综上所述，可能是a 、b 间发生短路，也可能是b 、c 间发生了断路，C 错误； D ．如果两灯泡的电阻大小不相等，那么两灯泡两端的电压是不相等的，ac 间电压是电源电压，ab 间电压是灯L 1的电压，那么测ac 间电压时电压表的偏转角度不是测ab 间电压表偏转角度的2倍，D 错误。
8．将规格为“12V 3W ”的灯1L 和规格为“12V 6W ”的灯2L 串联在电压为12V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．1L 与2L 灯丝电阻之比为1:2B ．1L 灯与2L 灯实际功率之比为1:2C ．两灯均不能正常发光，灯2L 更亮些D ．两灯消耗的总功率为2W【答案】D【解析】【详解】A．根据2UPR=可得，两灯的电阻()2211112483VΩWURP===，()222221224VΩ6WURP===两灯的电阻之比为12482:124ΩΩRR==故A错误；B．因为两灯串联，所以通过两灯的电流相等，根据2P I R=可得，两灯消耗的实际功率为211实1P I R=，222实2P I R=两灯消耗的实际功率之比为122:1实1实2P RP R==故B错误；C．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B分析知，灯1L的实际功大于灯2L的实际功率，1L比2L亮，故C错误；D．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为11482472ΩΩΩR R R=+=+=由2UPR=得，两灯消耗的总功率为()2212272VWΩUPR===故D正确。
故选D。
9．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC10．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
