数据中心常用的制冷项目解决方案V1.1.1

数据中心常见的制冷方式概述及解释说明1. 引言1.1 概述数据中心是现代社会不可或缺的基础设施，用于存储、处理和传输大量的数据。

然而，随着计算机和服务器的不断发展，它们所产生的热量也越来越多，对数据中心进行有效的制冷成为了一项迫切需要解决的问题。

各种制冷方式因此应运而生，以确保数据中心能够正常运行并保持理想的工作温度。

1.2 文章结构本文将首先对常见的数据中心制冷方式进行概述及解释说明。

然后在接下来的章节中详细介绍每种制冷方式的原理、应用以及优缺点，并进行比较与分析。

最后，文章将展望未来发展趋势并给出结论。

1.3 目的本文旨在提供关于数据中心常见制冷方式的全面介绍，并对每种方式进行详细解释说明。

读者可以通过本文了解到不同制冷方式之间的差异和适用场景，帮助其选择合适的方案来满足自己数据中心制冷需求。

同时，本文也为进一步研究和改进数据中心制冷技术提供了一定程度的参考。

2. 常见的制冷方式2.1 空调制冷方法空调制冷是目前使用最广泛的一种数据中心制冷方式。

它采用了压缩循环制冷系统，利用制冷剂进行热量的吸收和释放。

该方法通过将新鲜空气进入数据中心并经过过滤、降温后供应给设备以保持其正常工作温度。

在此过程中，空调系统将热量排出建筑物外部或转移到其他区域。

2.2 液冷制冷方法液冷制冷方法是另一种常见的数据中心制冷技术。

与空调制冷不同，液冷系统通过将液体直接引入数据中心设备或机架内部来实现散热。

这些液体可以是水或者具有良好热传导性能的液态金属（如液态铜）等。

利用此方法，数据中心可以更高效地移除设备产生的热量。

相较于空调制冷方式，液态散热具有更高的换热效率和更少的能量消耗。

2.3 相变材料制冷方法相变材料制冷是一种新兴而有潜力的数据中心制冷技术。

相变材料是一种可以在特定温度范围内完成相变（如固态到液态）的物质。

当相变材料吸收热量时，它会发生相变并储存大量的热能。

而当环境温度下降时，相变材料会释放储存的热量从而保持设备的正常工作温度。

数据中心冷却方案1. 引言数据中心是现代企业和组织中至关重要的设施之一。

它们承载着大量的服务器、网络设备和存储设备等关键设备，需要保持可靠性和稳定性。

冷却系统在数据中心的运行中起着至关重要的作用，能够确保设备的正常运行，并防止过热对设备造成严重损害。

本文将介绍一些常用的数据中心冷却方案，包括传统的冷气机方案和创新的液冷方案。

同时，还将讨论这些方案的优点和缺点，并给出一些建议，以帮助数据中心管理员根据实际需求选择合适的冷却方案。

2. 传统冷却方案2.1 空调系统传统的数据中心冷却方案通常使用空调系统来降低机房温度。

空调系统通过循环冷却剂来吸热并降低机房温度。

这种方式常用于小型和中型数据中心，具有以下优点：•简单易用，无需对设备进行更改•可以在广泛的气温范围内工作•相对成本较低然而，传统的空调系统也存在不足之处：•能耗较高，对环境造成负担•冷气机可能存在噪音问题•空气循环可能导致设备内部积聚灰尘和污垢2.2 热交换器热交换器是另一种常见的冷却方案。

它通过将热量从数据中心传输到周围环境中，以保持机房温度在可接受范围内。

热交换器通常需要与外部环境进行热量交换，可以通过风扇或水冷系统来实现。

热交换器方案具有以下优点：•提供了更高效的冷却效果•能耗相对较低，对环境影响较小•可以适应较大型的数据中心然而，热交换器方案也存在一些挑战：•需要更多的空间来安装和维护热交换器设备•需要额外的成本来建造和维护冷却系统•在高温环境下可能无法提供足够的冷却效果3. 创新液冷方案随着数据中心规模的不断扩大和技术的进步，一些新颖的液冷方案开始应用于数据中心。

这些液冷方案通过直接将冷却剂引入设备或机架中来实现更高效的冷却。

下面介绍两种常见的液冷方案：3.1 直接液冷直接液冷方案是将冷却剂直接引入服务器或机架中，通过直接接触来进行冷却。

这种方案的优点包括：•提供了更高效的冷却效果，降低了能耗•可以在热密集型场景下提供更好的冷却效果•减少了设备的噪音和空气循环带来的灰尘问题然而，直接液冷方案也存在一些挑战：•需要对设备进行修改和调整，增加了部署和维护的复杂性•可能需要更多的空间来安装和维护液冷系统•需要额外的成本来建造和维护液冷系统3.2 循环液冷循环液冷方案是通过在机房内构建液冷循环系统，并利用冷却剂在循环系统中传输热量。

微型模块化数据中心项目技术要求1.11.41.51.6UPS及配电、冷通道封闭系统和动环监控等，须由同一家生产厂家提供，精密空调生产厂家需提供《全国工业许可证》。

2、微模块整体描述传统数据中心具备的功能可由一个模块的组合来实现，每一个模块主要由精密空调、服务器机柜、UPS及配电单元、冷通道封闭系统、监控系统等组成。

与传统的数据中心相比，由微模块组成的数据中心应具备以下优点：●扩展性好——应采用统一的接口标准，支持模块以双机架为单位灵活扩展。

●●1234提供节能认证证书。

57、提供所投产品的原厂彩页并加盖制造商公章。

8、投标人应具有独立法人资格，有制造厂家出具的授权书原件和售后服务承诺函。

9、所投产品必须是成熟可靠产品，其制造商同类产品在国内有大量应用，提供所投产品的彩页并加盖制造商公章。

10、需要提供动环监控主机及其配套传感器的CE认证证书本次微模块招标项目包含1个模块，机房低压配电及走线架等配套项目依据各厂家方案情况，可在投标清单中补充单列。

每个模块包含：●每个微模块净占地面积不超过4.5M210A。

，内部环微模块内的空气循环。

4.1.主要技术参数4.1.1纯在线式，双变换UPS产品，保证长期连续运行；4.1.2主机为机架式塔式兼容式设计，可放于桌面或者19英寸标准机架上；4.1.3UPS输入端需要提供模块化配电单元，提供UPS的输入、输出和手动维修旁路开关。

4.2.7电池输入要求：并机时可以共用电池组4.3.主机输出要求4.3.1逆变器：采用全数字DSP控制IGBT逆变技术；4.3.2电池模式下输出频率：50Hz稳定度±0.05%；4.3.3输出功率因数不低于0.9；4.3.4输出电压失真度：线性负载＜3％，非线性负载＜5％；4.3.5市电模式下系统工作效率：可达94％，满足绿色电源和节能环保的要求；4.3.6过载能力：过载105%-125%运行5分钟，过载≤150%运行1分钟，大于150%运行200mS；4.3.7市电电池切换时间：UPS在市电和电池两种状态间切换的时间应为0ms；4.3.8旁路逆变切换时间：从逆变器停止工作时起，到电网直接供电时止或从电网直接供电起到恢复逆变器工作时止所需要的时间<1ms；4.4.14.4.24.4.34.5.2具有良好的4.5.3等通讯接口，并免费提供监控协议。

数据中心常见冷却方式介绍数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房专用精密空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。

数据中心传统冷却方式主要有：风冷型直接蒸发式空调机组、水冷型直接蒸发式空调机组、冷冻水型空调系统、双冷源空调系统。

传统数据中心冷却方式存在传热效率低、局部热点难以消除以及制冷系统能耗大等问题。

针对常规机房能耗较高及使用局限性的问题，数据中心行业新型的冷却方式被越来越开发及使用。

新型的冷却方式有：风侧自然冷却技术、水侧自然冷却技术和热管自然冷却技术等。

下面分别介绍这几种数据中心传统与新型的冷却方式。

1. 风冷型直接蒸发式空调系统风冷型直接蒸发式空调系统如图一所示，机组主要有框架、压缩机、蒸发器、冷凝器、电子调节阀、室内风机、室外风机、机组控制系统、温湿度传感器等组成室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环; 同时，从室内来的回风经过室内侧蒸发器后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

2. 水冷型直接蒸发式空调系统水冷型直接蒸发式空调系统，室内机配置水冷冷凝器，由室外冷却塔提供冷却水。

机组冷凝器、蒸发器均在室内机组内，制冷循环系统管路短。

风冷型与水冷型直接蒸发式空调系统的主要区别在于冷凝器的冷却方式。

所有机组的冷却水可以做到一个系统当中，由水泵为冷却水循环提供动力。

3. 冷冻水型空调系统冷冻水型精密空调系统一般由冷水机组、冷却塔、冷冻水泵、冷却水泵、冷冻水型精密空调、管路及附件组成。

冷冻水型空调机组，采用冷水机组或板式换热器提供冷冻水，对机房进行温湿度控制。

冷冻水型精密空调具有高能效、结构紧凑、可远距离输送冷量的特点。

数据中心常用的制冷项目解决方案V111随着云计算和大数据等技术的快速发展，数据中心的数量和规模也在不断扩大。

在数据中心的运营中，制冷系统是非常重要的一部分，它不仅关系到设备的稳定运行，还直接影响能源消耗和成本。

为了满足数据中心的制冷需求，我们提出了一种常用的制冷项目解决方案V111。

关键词：数据中心、制冷项目、解决方案、V111在数据中心的运营中，制冷系统是不可或缺的一部分。

传统的制冷系统通常采用风冷、水冷和间接液体冷却等方式，但是这些方式在冷却效率、能源消耗和成本等方面存在一些问题。

为了解决这些问题，我们提出了一种常用的制冷项目解决方案V111。

V111制冷项目解决方案采用了先进的间接液体冷却技术，可以将数据中心的PUE值降低到1.05以下，从而大大提高冷却效率和能源利用率。

同时，该方案还采用了智能控制系统和节能模式，可以根据实际需要自动调节冷却流量和温度，从而进一步降低能源消耗和成本。

V111制冷项目解决方案具有以下优点：1、冷却效率高：采用间接液体冷却技术，冷却效率比传统风冷、水冷方式更高。

2、能源消耗低：智能控制系统和节能模式可以自动调节冷却流量和温度，从而降低能源消耗和成本。

3、维护方便：采用模块化设计，便于安装和维护。

4、环境适应性强：可以在不同的环境和气候条件下运行，适应性强。

5、可扩展性好：可以灵活扩展制冷容量，满足未来业务发展的需求。

在实际应用中，V111制冷项目解决方案已经得到了广泛的应用。

例如，某大型互联网公司的数据中心采用了该方案，将PUE值降低到了1.05以下，每年可以节省大量的能源成本。

该方案还具有灵活扩展的特点，可以满足未来业务发展的需求。

总之，V111制冷项目解决方案是一种先进、可靠、经济的数据中心制冷方案，具有广泛的应用前景。

随着云计算和大数据等技术的不断发展，数据中心的规模和数量将会不断扩大，V111制冷项目解决方案将会成为未来数据中心制冷领域的重要发展方向。

IDC数据中心空调制冷•空调制冷系统概述•空调设备选型与设计•空调系统安装与调试•空调系统运行维护与保养•空调系统性能评估与优化•空调制冷新技术发展趋势空调制冷系统概述数据中心内温度需保持稳定，通常要求在22-24℃之间，以确保设备正常运行和延长使用寿命。

温度湿度洁净度相对湿度应控制在40%-60%之间，以防止静电和腐蚀等问题。

数据中心内应保持洁净，减少灰尘对设备的影响，通常要求空气洁净度在0.5微米以下。

030201IDC 数据中心环境要求通过制冷剂循环，将室内热量转移至室外，达到降温的目的。

制冷主机用于冷却制冷主机产生的热量，通过水循环将热量带走。

冷却塔/冷却水系统将冷却后的空气通过送风管道送入室内，同时处理室内空气湿度和洁净度。

风机盘管/空气处理机组监测室内环境参数和制冷系统运行状态，实现自动调节和远程控制。

控制系统空调制冷系统组成及原理自然冷却技术利用自然冷源（如室外低温空气或地下水）进行制冷，降低能耗和运营成本。

适用于特定气候条件下的数据中心。

风冷式制冷通过空气冷却制冷主机，适用于小型数据中心或室外环境。

具有结构简单、维护方便等优点，但制冷效率相对较低。

水冷式制冷通过水冷却制冷主机，适用于中大型数据中心。

具有制冷效率高、噪音低等优点，但需要配备冷却塔或冷却水系统。

双冷源制冷结合风冷和水冷方式，根据室内外环境条件自动切换制冷方式。

具有灵活性和高效性等优点，但系统复杂度和成本相对较高。

制冷方式分类与特点空调设备选型与设计制冷量送风温度与湿度能效比（EER ）噪音等级设备参数与性能指标01020304根据数据中心热负荷确定所需制冷量，确保空调设备能够提供足够的冷却能力。

设定合理的送风温度和湿度，以满足数据中心设备运行环境要求。

选择高能效比的空调设备，以降低运行能耗和成本。

确保空调设备运行噪音在可接受范围内，避免对数据中心环境造成干扰。

根据数据中心空间布局，合理规划空调设备的排列方式，确保气流组织顺畅。

数据中心机房的一些空调制冷办法详解！方案一：结露滴水造成空调系统在调试和运行中结露滴水的原因很多，归纳起来主要有：管道安装和保温问题，管道与管件、管道与设备之间连接不严密。

造成漏水主要原因有管道安装没有严格遵守操作规程施工，管道、管件材料质量低劣，进场时没有进行认真检查，系统没有严格按规范进行水压试验，因冷凝水管路太长，在安装时与吊顶碰撞或坡度难保证甚至冷凝水管倒坡造成滴水现象，空调机组冷凝水管因没有设水封（负压处）而机组空调冷凝水无法排除，冷凝水管施工安装出现问题的处理办法是尽可能将冷凝水就近排放，以避免冷凝水管倒坡积水或与吊项“打架”现象;柜机冷凝水管应按机内的负压大小设水封，以使冷凝水排放畅通。

针对上述问题主要的解决办法：（1）穿墙部位冷冻管加设保温保护套管，确保穿墙部位保温层的连续性和严密性。

（2）加强吊顶封板前，对风机盘管滴水盘等处的杂物清理检查。

四是加强对设备滴水盘的保护，特别是吊项封板前的检查。

（3）加强保温材料进场检查，要加强施工前技术交底和施工中的检查，严禁用大保温套管套小管道，加大对弯头、阀门、法兰及设备接口处等细部的保温质量控制力度，确保保温层与管道外壁结合紧密。

方案二：空调水系统水循环水系统中央空调施工中最关键的环节，施工出现问题会直接影响系统正常运行，中央空调冷冻水系统最常见的问题是冷冻水系统管道循环不畅，造成管道循环不良的原因之：（1）空调水系统管道清洗不干净，直接造成空调水系统堵塞处理方法就是加强施工前管理，合理安排管线标高和坡度，尽量避免出现气囊现象，同时在不可避免出现气囊部位设置排气阀并将排气管出口接至利于系统排气处。

（2）管道因各专业管线交叉，施工中没有协调处理好，造成管网出现许多气囊，影响管网循环。

在施工过程中要做好几方面的预防工作：首先是在焊接钢管安装前必须用机械或人工清除污垢和锈斑，当管内壁清理干净后，将管口封闭待装。

管道施工过程中未封闭的管口要做临时封堵，以免污物进入，管道连接时要及时清理焊渣和麻丝等杂物。

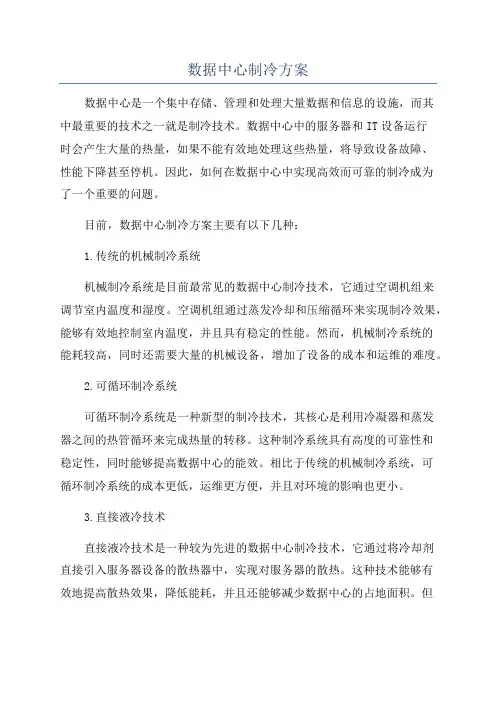

数据中心制冷方案数据中心是一个集中存储、管理和处理大量数据和信息的设施，而其中最重要的技术之一就是制冷技术。

数据中心中的服务器和IT设备运行时会产生大量的热量，如果不能有效地处理这些热量，将导致设备故障、性能下降甚至停机。

因此，如何在数据中心中实现高效而可靠的制冷成为了一个重要的问题。

目前，数据中心制冷方案主要有以下几种：1.传统的机械制冷系统机械制冷系统是目前最常见的数据中心制冷技术，它通过空调机组来调节室内温度和湿度。

空调机组通过蒸发冷却和压缩循环来实现制冷效果，能够有效地控制室内温度，并且具有稳定的性能。

然而，机械制冷系统的能耗较高，同时还需要大量的机械设备，增加了设备的成本和运维的难度。

2.可循环制冷系统可循环制冷系统是一种新型的制冷技术，其核心是利用冷凝器和蒸发器之间的热管循环来完成热量的转移。

这种制冷系统具有高度的可靠性和稳定性，同时能够提高数据中心的能效。

相比于传统的机械制冷系统，可循环制冷系统的成本更低，运维更方便，并且对环境的影响也更小。

3.直接液冷技术直接液冷技术是一种较为先进的数据中心制冷技术，它通过将冷却剂直接引入服务器设备的散热器中，实现对服务器的散热。

这种技术能够有效地提高散热效果，降低能耗，并且还能够减少数据中心的占地面积。

但是，直接液冷技术的实施成本较高，需要对服务器进行改造，同时对于冷却剂的选择和管理也有一定的要求。

4.自由冷却技术自由冷却技术是一种利用自然空气进行制冷的方法，它通过利用大自然的温度差异来实现制冷效果，并且不需要额外的能源消耗。

自由冷却技术适用于一些地理位置有利的数据中心，如北欧等地。

然而，在一些高温和高湿度的地区，自由冷却技术的效果可能会受到限制。

综上所述，不同的数据中心制冷方案各有优劣，选择适合的制冷方案需要考虑多个因素，如数据中心的规模、地理位置、能耗要求和成本预算等。

在未来，随着科技的进步和能源的需求，数据中心制冷技术将会不断发展和创新，以实现更高效、可靠和可持续的制冷效果。

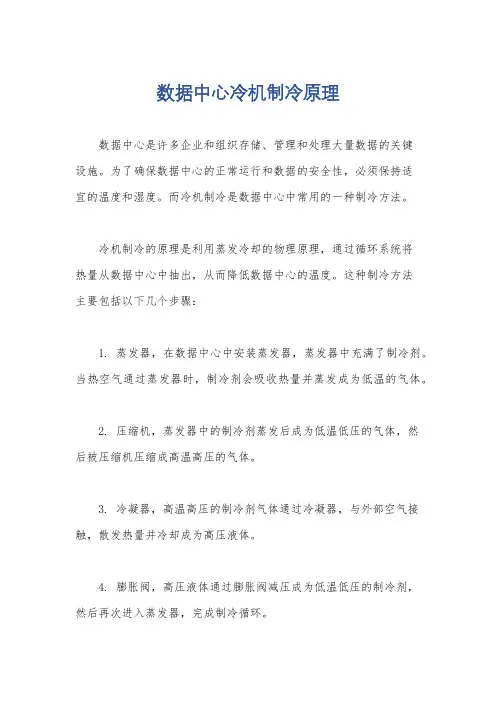

数据中心冷机制冷原理
数据中心是许多企业和组织存储、管理和处理大量数据的关键
设施。

为了确保数据中心的正常运行和数据的安全性，必须保持适
宜的温度和湿度。

而冷机制冷是数据中心中常用的一种制冷方法。

冷机制冷的原理是利用蒸发冷却的物理原理，通过循环系统将
热量从数据中心中抽出，从而降低数据中心的温度。

这种制冷方法
主要包括以下几个步骤：
1. 蒸发器，在数据中心中安装蒸发器，蒸发器中充满了制冷剂。

当热空气通过蒸发器时，制冷剂会吸收热量并蒸发成为低温的气体。

2. 压缩机，蒸发器中的制冷剂蒸发后成为低温低压的气体，然
后被压缩机压缩成高温高压的气体。

3. 冷凝器，高温高压的制冷剂气体通过冷凝器，与外部空气接触，散发热量并冷却成为高压液体。

4. 膨胀阀，高压液体通过膨胀阀减压成为低温低压的制冷剂，
然后再次进入蒸发器，完成制冷循环。

通过这样的循环过程，冷机制冷系统能够持续地将热量从数据中心中排出，从而保持数据中心的适宜温度。

冷机制冷在数据中心中的应用有许多优势，例如可以精确控制温度和湿度、能够适应不同规模的数据中心、具有较高的制冷效率等。

然而，也需要注意的是，冷机制冷系统的运行需要消耗大量的能源，因此在设计和运行中需要考虑能源消耗和环保等因素。

总的来说，冷机制冷是数据中心中常用的一种制冷方法，通过循环系统将热量从数据中心中排出，保持数据中心的适宜温度。

在数据中心的设计和运行中，合理利用和优化冷机制冷系统，可以有效地保障数据中心的正常运行和数据的安全性。

常见数据中心冷却系统在当今数字化的时代，数据中心的作用愈发关键。

它们就像是庞大的信息仓库，存储和处理着海量的数据。

然而，要确保这些数据中心稳定、高效地运行，良好的冷却系统至关重要。

数据中心在运行过程中会产生大量的热量，如果不及时散去，就可能导致设备故障、性能下降甚至数据丢失等严重问题。

接下来，让我们一起了解一下常见的数据中心冷却系统。

首先要提到的是风冷系统。

风冷系统是一种较为常见且传统的冷却方式。

它的工作原理其实很容易理解，就是通过风扇将冷空气吹入数据中心，然后将热空气排出。

风冷系统的优点在于结构相对简单，安装和维护成本较低。

而且，由于其不需要复杂的管道和液体循环系统，所以出现故障的概率也相对较小。

在风冷系统中，风扇的性能和布局起着关键作用。

高效的风扇能够提供足够的风量，确保冷空气均匀地分布到各个设备。

同时，合理的风道设计可以减少气流阻力，提高冷却效率。

不过，风冷系统也有其局限性。

在一些大型的数据中心，或者设备密度较高的情况下，单纯依靠风冷可能无法满足散热需求。

接下来是水冷系统。

与风冷系统不同，水冷系统是通过水来带走热量。

水具有较高的比热容，能够吸收大量的热量而自身温度上升相对较小。

在水冷系统中，冷水会流经服务器的散热部件，吸收热量后变成热水，然后通过冷却塔或热交换器将热量散发出去。

水冷系统的冷却效率通常要高于风冷系统，尤其是在处理高功率密度的服务器时表现更为出色。

但它的缺点也比较明显，安装和维护成本较高，而且存在漏水的风险。

一旦发生漏水，可能会对服务器造成严重的损坏。

除了风冷和水冷，还有一种叫做液冷系统的冷却方式。

液冷系统又分为直接液冷和间接液冷两种。

直接液冷是将冷却液直接与服务器的发热部件接触，带走热量。

而间接液冷则是通过热交换器将热量从服务器传递到冷却液中。

液冷系统的优势在于其超高的冷却效率，能够应对极高的热负荷。

而且，由于冷却液的沸点通常较高，可以在更高的温度下工作，从而降低了空调系统的能耗。

数据中心冷却方案一、传统空调制冷。

1. 原理。

就跟咱家里空调差不多，只不过数据中心的空调功率更大。

空调把室内的热空气吸进去，通过制冷系统把热量排出去，然后再吹出冷空气来给数据中心降温。

这就好比给数据中心穿上了一件凉快的空调衣。

2. 优点。

技术成熟呀，到处都能找到会安装和维修空调的师傅。

而且呢，它的制冷效果比较稳定，可以精确地控制温度和湿度。

比如说，你想把数据中心的温度保持在22度，湿度在40% 60%之间，传统空调基本都能做到。

3. 缺点。

太耗电啦！数据中心本来就有好多设备在耗电，这空调再这么大功率地运行，电费账单可吓人了。

而且空调的使用寿命有限，用个几年可能就得换，这也是一笔不小的开支呢。

二、自然冷却（风冷）1. 原理。

这个就比较巧妙啦。

利用室外的冷空气来给数据中心降温。

就像冬天咱们把窗户打开，让冷空气进来取暖一样，不过这里是降温。

在室外温度比较低的时候，通过风扇等设备把冷空气引入数据中心，把热空气排出去。

2. 优点。

省钱啊！大自然的冷空气是免费的，能大大降低电费。

而且这种方式相对环保，没有那些制冷液之类的化学物质。

另外呢，风冷系统的维护相对简单，没有那么多复杂的制冷管道啥的。

3. 缺点。

得看天气的“脸色”。

要是天气太热了，这个风冷就不太顶用了。

而且在引入冷空气的时候，还得注意过滤，不能把灰尘啥的都带进来，不然会弄脏数据中心的设备呢。

三、液冷。

1. 原理。

这是个比较新的技术。

简单来说，就是用液体（比如水或者专门的冷却液）来带走服务器等设备产生的热量。

就像给设备泡在凉水里降温一样，不过实际操作比这复杂得多。

冷却液在设备内部的管道里循环，把热量带走，然后再通过散热设备把热量散发出去。

2. 优点。

冷却效率超级高！比传统空调制冷快多了。

对于那些高性能计算的数据中心，液冷能很好地满足散热需求。

而且液冷系统可以根据设备的发热情况灵活调整冷却的强度。

3. 缺点。

成本高啊，不管是冷却液本身，还是液冷系统的设备和安装，都要花不少钱。

施耐德电气中小数据中心制冷解决方案施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，我们致力为客户提供更安全、更可靠、更经济、更高效、更环保的能源。

施耐德电气在中国施耐德电气与中国的关系可以追溯到19世纪初期。

中国改革开放的总设计师邓小平早年在法国留学时，就曾在施耐德电气前身的工厂工作过。

1987年施耐德电气在天津成立第一家合资厂，20余年的发展历程，让我们深深扎根中国，并且与中国经济发展的脉搏共同跳动，不仅见证了中国经济起跑、加速和起飞的各个历史阶段，更是以推动中国经济发展为己任，成为一个名副其实的卓越贡献者。

施耐德电气以先进的技术和产品，全面参与到中国能源和基础设施建设的方方面面，包括为三峡工程、西气东输、南水北调、岭澳核电站等重大工程提供设备和服务，参与2008年奥运会43个奥运场馆的建设，并提供奥运保障团队，实现全程0事故，为中国60华诞庆典提供稳定用电、安全用电的电力保障服务。

目前，施耐德电气在中国设有77个办事处、22家工厂、6个物流中心、1个研修学院、2个研发中心以及1个实验室，在全中国有近15,000名员工、500家分销商以及遍布全国的销售网络。

2007年底，中国成为施耐德电气在全球的第二大市场。

施耐德电气与节能增效能源压力已经成为全球关注的重点，日前，中国政府宣布到2020年单位国内生产总值二氧化碳排放比2005年下降40%-45%，节能开发利用领域更具广阔发展前景。

施耐德电气认为生产能源最好的方式就是节省能源，施耐德电气将节能理念贯穿于能源生产和使用的各个环节，使得节能效果持续化，并成为中国节能领域的重要参与者和推动者。

我们通过能源管理手段及节能降耗技术，实现为客户节省10%到30%的能源消耗的目标，并致力于成为客户的能源管家、能效专家和“绿色”伙伴。

IDC数据中心空调制冷1.引言随着互联网和大数据技术的飞速发展，数据中心作为信息处理和存储的核心设施，其规模和数量日益扩大。

数据中心运行过程中，服务器等设备的能耗巨大，其中空调制冷系统是保证数据中心稳定运行的关键。

因此，对IDC数据中心空调制冷技术的研究具有重要的现实意义。

2.IDC数据中心空调制冷需求2.1温湿度控制数据中心内部设备对温湿度要求严格，过高或过低的温湿度都会影响设备的正常运行。

空调制冷系统需确保数据中心内部温度控制在一定范围内，同时湿度也要满足设备运行需求。

2.2高效节能数据中心能耗巨大，空调制冷系统作为能耗大户，其能效比直接关系到数据中心的整体能耗。

因此，提高空调制冷系统的能效比，降低能耗，是IDC数据中心空调制冷技术的关键需求。

2.3可靠性与安全性数据中心作为关键信息基础设施，其运行稳定性至关重要。

空调制冷系统需具备高可靠性和安全性，以确保数据中心稳定运行，避免因制冷系统故障导致的数据丢失或业务中断。

3.IDC数据中心空调制冷技术3.1直接膨胀式制冷技术直接膨胀式制冷技术是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件组成的封闭循环系统中，通过相变实现热量传递的一种制冷方式。

该技术具有结构简单、能效比高、可靠性好等特点，广泛应用于IDC数据中心空调制冷。

3.2水冷式制冷技术水冷式制冷技术是利用水作为冷却介质，通过冷却塔、水泵、冷却盘管等设备将热量传递到外部环境中。

该技术具有制冷效果好、能效比高、适用范围广等优点，但占地面积较大，对水源有一定依赖。

3.3风冷式制冷技术风冷式制冷技术是利用空气作为冷却介质，通过风机、散热器等设备将热量传递到外部环境中。

该技术具有结构简单、安装方便、适用范围广等优点，但能效比较低，适用于小型或中小型数据中心。

3.4冷冻水式制冷技术冷冻水式制冷技术是利用冷冻水作为冷却介质，通过冷水机组、冷却塔、水泵等设备将热量传递到外部环境中。

该技术具有制冷效果好、能效比高、适用范围广等优点，但系统复杂，初投资较高。

ＡＰＣ－ＭＧＥ：某大型数据中心制冷解决方案基于InRow RC的制冷解决方案采用模块化的机房空调系统以及按需制冷的制冷方式，为各种机房空间提供了高效而且经济的制冷效果。

北京某大型数据中心共有两个机房，其中一个机房的面积约为52平方米，两套UPS，合计6只机柜，机柜配置为两排或一排; 另一个机房面积约为90平方米，UPS配置为40kVA，其中机柜数量约17只，机柜配置为三排。

机房提供24小时冷冻水，机房空调采用冷冻水机组。

两个机房对制冷系统的具体要求包括:1. 自动化程度高、能够实现精确控制，温度精度控制在±1℃。

2. 采用模块化、结构化设计，容易扩展，且各模块都具有独立的制冷除湿功能。

3. 故障率低。

4. 显热比≥94%。

5. 单位时间的风循环次数大于20次6. 过滤效率90％7. 工作环境噪声≤68dB。

8. 维修方便，全正面维护。

9. 输入电源: 380V±15％，50Hz±5％。

10. 产品获得ISO 9001认证以及IS0*****认证。

11. 寿命≥10年，平均无故障时间≥5万小时。

配置方案根据两个机房的面积及机柜热负载情况，经过计算两个机房的热负荷分别为: 机房1的热负荷为16kW，机房2的热负苛为54kW。

根据以上机房热负荷选择的空调配置为: 机房1配置APC-MGE的InRow RC空调1台，制冷量为18kW; 机房2配置APC-MGE的InRow RC空调4台，每台InRow RC空调的制冷量为18kW，3台InRow RC空调的制冷量为54kW，空调机组3用1备。

两个机房共配置5台APC-MGE的InRow RC空调机组，机柜布置成冷热通道方式。

该方案对高架地板没有要求，高架地板可有可无。

InRow RC空调外型为半个APC-MGE机柜，机柜的宽度为300mm，InRow RC空调安装在一排机柜的中间，风扇向前送风到冷通道，冷风经机柜向后排到热通道，热空气经热通道返回空调机组。
