数据中心冷源系统解决方案

数据中心的冷却技术随着信息技术的不断发展和数据存储需求的增加，数据中心成为现代社会中不可或缺的基础设施。

然而，数据中心的高能耗和热量排放问题也日益凸显。

为了降低能源消耗和环境负担，数据中心冷却技术变得尤为重要。

本文将介绍几种常见的数据中心冷却技术，并探讨其特点、优势以及未来发展方向。

传统冷却技术1. 空气冷却系统空气冷却系统是目前数据中心中最常用的技术之一。

它通过排风系统将热空气引导到空调设备，并通过冷却机组中的冷凝器将热量转移到气流中，最后将冷空气送回机房。

空气冷却系统的优点包括成本较低、维护简单、易于控制温度等。

然而，它也存在一些缺点，如能耗较高、冷却效果受外界温度和湿度影响等。

2. 水冷却系统水冷却系统是另一种常见的数据中心冷却技术。

相较于空气冷却系统，水冷却系统能提供更高的冷却效率和稳定性。

它通过将冷却剂引入设备内部，利用水的高热传导性将热量带走，并通过专用设备将热水处理后再循环利用。

水冷却系统的优点在于能耗低、效率高、可控性强，但也需要较高的设备投资和维护成本。

创新冷却技术1. 热回收技术热回收技术是一种可持续发展的冷却方案。

它通过将数据中心产生的热量用于供热或其他用途，实现能源的再利用。

热回收技术可以通过热交换器将数据中心的余热转移到其他设备或周边建筑物中，以减少能源浪费，并满足供热需求。

这种技术不仅能够降低数据中心的能耗，还能为周边环境提供可持续的能源。

2. 直接液态冷却技术直接液态冷却技术是一种创新型的冷却解决方案。

它通过将冷却介质直接引入数据中心设备，以最大程度地降低冷却过程中的能源损耗。

这种技术不需要经过空气传导热量，能够快速而有效地将热量带走。

相较于传统冷却系统，直接液态冷却技术能够显著降低能耗，并为数据中心提供更为稳定的温度环境。

未来展望随着科技的不断进步和数据中心的快速发展，冷却技术也将不断创新和演进。

未来，我们可以预见以下几个方向的发展：1. 绿色冷却技术：随着环保意识的增强，数据中心冷却技术将更加注重能源效率和环境友好性。

某大型高密度数据中心制冷空调系统设计分析摘要：随着科技的不断发展，数据中心越来越多，而数据中心制冷系统对数据中心稳定运行具有重要意义。

本文分析了某大型高密度数据中心制冷空调系统的设计。

关键词：高密度数据中心；制冷空调系统；设计随着社会的发展，数据中心已经广泛出现在人们生产、生活中。

而数据中心的能源消耗巨大，在当前能源紧缺、节能减排的背景下，对大型数据中心节能研究意义重大。

一、数据中心概况该项目是将现有办公楼的一部分改造成数据中心。

改造前的办公楼总建筑面积约为12，000 m2，建筑高度24m，地上五层、地下两层，主要包括高密度数据中心、辅助用房和办公室。

其中本文研究的高密度数据中心位于该大楼二层北侧，主机房建筑面积280m2，层高4m。

服务器机柜110台，网络机柜6台，单台服务器机柜功率8.8kW，机房内设置防静电高架地板。

主要工程内容包括数据中心制冷空调系统、新风系统和排风系统的设计。

二、制冷空调及通风系统设计1、设计参数1）室外气象参数。

根据《实用供热空调设计手册》，参照该地区的气象参数选取室外气象参数，结果见表1。

表1室外气象参数2）室内气象参数。

《数据处理环境热工指南》列出了数据中心1-4级所对应的环境要求。

我国按照使用性质、管理要求及重要数据丢失或网络中断造成的损失或影响程度，将数据机房分为A、B、C三级。

数据中心机房的设计与建设以保证所有IT设备的不间断运行为首要任务。

同时，针对本项目制冷系统解决方案的设计，需要达到GB 50174-2008的A级设计标准。

因此，本文中的数据中心属于A级机房，机房内的温度（23±1）℃，相对湿度40%-55%，每小时温度变化率小于5℃/h，且室内不得结露。

3）通风换气次数。

为保证机房内的正压及人员新风量的要求，机房内新风量按照每人40 m3/h选取，同时要维持机房与相邻房间5Pa的正压，与外界房间10Pa的正压要求，二者取最大值。

2、负荷计算。

数据中心机房建设方案之空调系统方案范本空调系统在数据中心机房的建设中起着至关重要的作用，它可以有效地控制机房的温度和湿度，确保服务器和其他设备的正常运行。

以下是一个空调系统方案的范本，供参考。

一、项目背景二、空调系统方案概述本项目拟采用冷水机组（水冷机）+冷却塔的组合方式来实现机房的空调系统。

这种方式具有以下优点：1.高效节能：冷水机组采用节能型压缩机和高效热交换器，能有效减少能耗，实现能源的高效利用。

2.可靠稳定：冷水机组采用双机组备份设计，一旦台机组出现故障，另一台可以顶替运行，确保机房始终处于正常的温度范围内。

3.精准控制：冷水机组配备先进的控制系统，能够实现对温度和湿度的精确控制，适应不同的环境变化。

三、空调系统方案详述1.冷水机组选择：根据机房的规模和负荷需求，选用适当规模的冷水机组。

机组的主要技术参数包括制冷量、制冷剂类型、额定功率、噪音水平等。

2.冷却塔选择：根据机房的热负荷计算结果，选用适当规模的冷却塔。

冷却塔的主要技术参数包括冷却剂流量、风机功率、噪音水平等。

3.冷却塔水系统设计：设计适当的水系统，包括水泵、水管道和水箱等组成部分，以确保冷却塔水的正常循环和冷却效果。

4.空调系统控制：引入先进的控制系统，能够实时监测机房的温度和湿度，并根据设定的参数进行自动调节，提供最适宜的工作环境。

5.故障预警和报警功能：空调系统应具备故障预警和报警功能，一旦出现故障或温度异常，能够及时发出警报并进行相应的处理。

6.能耗监测和能效改进：安装能耗监测设备，实时监测空调系统的能耗情况，并进行能效改进措施，以进一步提高系统的能效性能。

四、项目进度计划1.设计阶段：根据机房的规模和负荷需求，进行冷水机组和冷却塔的选择和设计，完成空调系统的方案设计，包括水系统和控制系统设计。

2.采购和安装阶段：根据设计方案，进行冷水机组、冷却塔、水泵、管道和控制系统等设备的采购和安装。

3.调试和验收阶段：安装完成后，对空调系统进行调试和测试，并进行验收，确保系统能够正常工作。

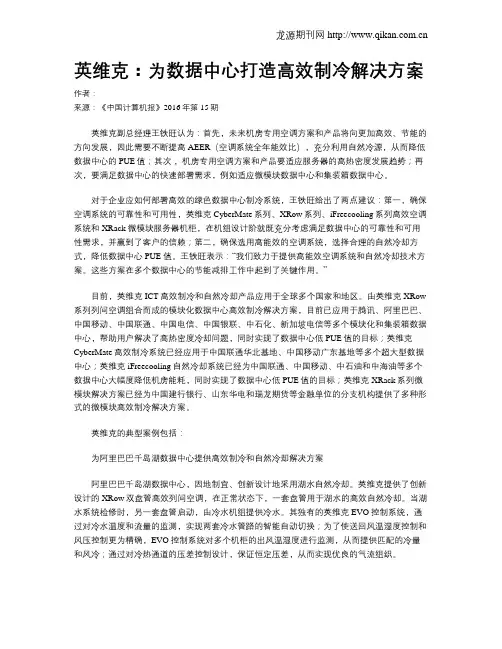

英维克：为数据中心打造高效制冷解决方案作者：来源：《中国计算机报》2016年第15期英维克副总经理王铁旺认为：首先，未来机房专用空调方案和产品将向更加高效、节能的方向发展，因此需要不断提高AEER（空调系统全年能效比），充分利用自然冷源，从而降低数据中心的PUE值；其次，机房专用空调方案和产品要适应服务器的高热密度发展趋势；再次，要满足数据中心的快速部署需求，例如适应微模块数据中心和集装箱数据中心。

对于企业应如何部署高效的绿色数据中心制冷系统，王铁旺给出了两点建议：第一，确保空调系统的可靠性和可用性，英维克CyberMate系列、XRow系列、iFreecooling系列高效空调系统和XRack 微模块服务器机柜，在机组设计阶就既充分考虑满足数据中心的可靠性和可用性需求，并赢到了客户的信赖；第二，确保选用高能效的空调系统，选择合理的自然冷却方式，降低数据中心PUE 值。

王铁旺表示：“我们致力于提供高能效空调系统和自然冷却技术方案。

这些方案在多个数据中心的节能减排工作中起到了关键作用。

”目前，英维克ICT高效制冷和自然冷却产品应用于全球多个国家和地区。

由英维克XRow 系列列间空调组合而成的模块化数据中心高效制冷解决方案，目前已应用于腾讯、阿里巴巴、中国移动、中国联通、中国电信、中国银联、中石化、新加坡电信等多个模块化和集装箱数据中心，帮助用户解决了高热密度冷却问题，同时实现了数据中心低PUE值的目标；英维克CyberMate高效制冷系统已经应用于中国联通华北基地、中国移动广东基地等多个超大型数据中心；英维克iFreecooling自然冷却系统已经为中国联通、中国移动、中石油和中海油等多个数据中心大幅度降低机房能耗，同时实现了数据中心低PUE值的目标；英维克XRack系列微模块解决方案已经为中国建行银行、山东华电和瑞龙期货等金融单位的分支机构提供了多种形式的微模块高效制冷解决方案。

英维克的典型案例包括：为阿里巴巴千岛湖数据中心提供高效制冷和自然冷却解决方案阿里巴巴千岛湖数据中心，因地制宜、创新设计地采用湖水自然冷却。

PART1数据中心大品牌都用SMARDT000亿度2.5万数据中心.0平均PUE数据中心数量多、能效低、能耗高321数据中心全生命期陈本分析电费70%建设费用20%人工5%房租5%某大型数据中心运营10年总成本构成数据中心建设成本与电力成本的平衡•三年电费总和•设计费用•施工费用•设备费用•维护费用运营电费建设费用对于PUE=2.0的大型数据中心而言，假设运营周期为10年，则总成本中70%为电费，占据最大比例。

大约三年的电费便可再建一个数据中心。

➢兼顾考虑建设成本和电力成本➢考虑后期维护成本及成本回收期限制➢选择电价低的区域来降低电力成本➢短期效益、没有长期运营的规划三年电费一个数据中心数据中心10年TCO （全生命周期成本）数据中心政策约束PUEPUE＜1.5☐2013年，工业和信息化部《关于进一步加强通信业节能减排工作的指导意见》：新建PUE＜1.5，改造PUE＜2.0。

☐2016年，《国务院关于印发“十三五”国家信息化规划的通知》：新建PUE＜1.5，云计算数据中心PUE ＜1.4。

PUE＜1.32018年，《上海市推进新一代信息基础设施建设助力提升城市能级和核心竞争力三年行动计划（2018-2020年）》：新建PUE＜1.3，改造PUE＜1.4.PUE＜1.42018年，《北京市新增产业的禁止和限制目录》：所有城区禁止新、扩建数据中心，PUE＜1.4除外。

数据中心标准放开高水温2008版主机房温度23±1℃，冷冻水温度7℃，送风温度13℃2017版冷通道温度17~28℃，冷冻水温度11~22℃，送风温度17~28℃安全可靠地降低PUE 的关键因素1高效设备：高可靠性高节能性低故障维护率2自然冷源利用：自然冷却废热回收3气流组织优化：冷/热通道封闭风量匹配机柜盲板4系统集控：智能算法自动控制智慧运维安全可靠地降低P U E的关键因素数据中心空调系统近年来行业内部分创新冷却方式，成本太高或应用过于片面，我们认为并不是绿色数据中心主流新风自然冷却河、湖水自然冷却芯片级液冷PART2数据中心更新、改造解决方案1水冷磁悬浮冷水机组高效冷源系统高效输配系统高效机房空调系统高效冷却系统水冷磁悬浮冷水机组板式换热器开式冷却塔水冷自然冷却解决方案也可以替换为闭式冷却塔或定制制冷剂循环泵供回水温：15/21℃48.50%26.50%25%主机制冷完全自然冷却混合制冷0%10%20%30%40%50%60%70%80%90%100%05101520253035123456789101112武汉市气候特征平均干球温度平均湿球温度平均相对湿度1200RT机房全年制冷方案:单位自然冷却+主机+水泵+冷却塔主机+水泵+冷却塔1台600RT磁悬浮+1台600RT工频螺杆自然冷却*年均运维费用万元227 242节能率% 6.1%/设备投资成本差价万元12/运维降低万元14.8 /投资回收期年0.8 /注，计算全年有3个月室外空调计算干球温度再10℃以下，此时开启自然冷却模式。

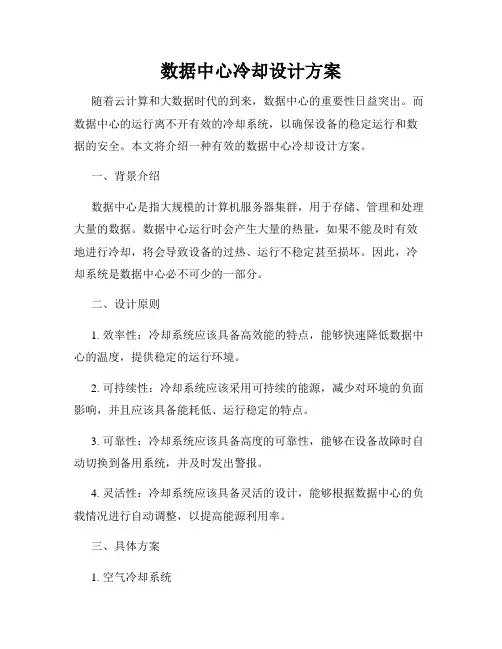

数据中心冷却设计方案随着云计算和大数据时代的到来，数据中心的重要性日益突出。

而数据中心的运行离不开有效的冷却系统，以确保设备的稳定运行和数据的安全。

本文将介绍一种有效的数据中心冷却设计方案。

一、背景介绍数据中心是指大规模的计算机服务器集群，用于存储、管理和处理大量的数据。

数据中心运行时会产生大量的热量，如果不能及时有效地进行冷却，将会导致设备的过热、运行不稳定甚至损坏。

因此，冷却系统是数据中心必不可少的一部分。

二、设计原则1. 效率性：冷却系统应该具备高效能的特点，能够快速降低数据中心的温度，提供稳定的运行环境。

2. 可持续性：冷却系统应该采用可持续的能源，减少对环境的负面影响，并且应该具备能耗低、运行稳定的特点。

3. 可靠性：冷却系统应该具备高度的可靠性，能够在设备故障时自动切换到备用系统，并及时发出警报。

4. 灵活性：冷却系统应该具备灵活的设计，能够根据数据中心的负载情况进行自动调整，以提高能源利用率。

三、具体方案1. 空气冷却系统空气冷却系统是目前数据中心中最常用的冷却系统之一。

它通过将冷却空气引入数据中心，并将热空气排出建筑物外部来实现冷却的效果。

这种冷却系统成本较低，但效率相对较低。

为了提高冷却效率，可以在数据中心内部设置冷通道和热通道，以确保冷却空气能够快速流过设备，并将热空气集中排出。

此外，可以采用新型的降温材料来提高冷却效果。

2. 水冷却系统水冷却系统是一种高效能的冷却系统，它使用水来降低设备的温度。

相比于空气冷却系统，水冷却系统能够提供更高的冷却效率。

在水冷却方案中，可以采用冷却塔或者液冷板来降低水温。

冷却塔通过水的蒸发来带走热量，而液冷板则通过直接接触散热器和设备来将热量转移到水中。

水冷却系统需要更多的设备和管道，但效率高、可靠性强。

3. 相变材料冷却系统相变材料冷却系统是一种新型的冷却方案，它利用相变材料的热存储特性实现冷却效果。

相变材料在固态和液态之间的相变过程中释放或吸收大量的热量，从而实现冷却效果。

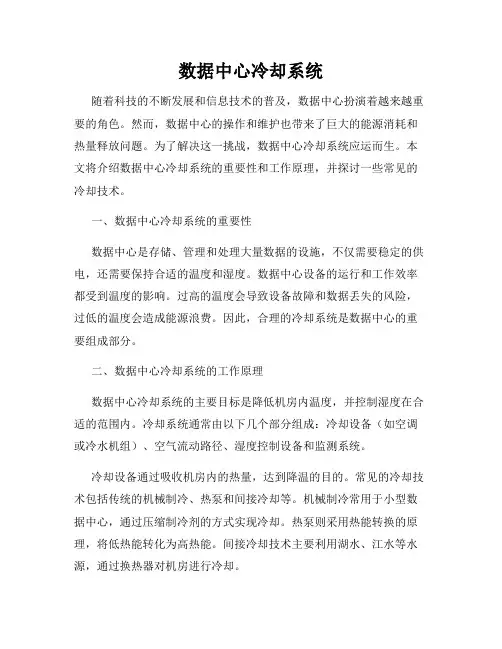

数据中心冷却系统随着科技的不断发展和信息技术的普及，数据中心扮演着越来越重要的角色。

然而，数据中心的操作和维护也带来了巨大的能源消耗和热量释放问题。

为了解决这一挑战，数据中心冷却系统应运而生。

本文将介绍数据中心冷却系统的重要性和工作原理，并探讨一些常见的冷却技术。

一、数据中心冷却系统的重要性数据中心是存储、管理和处理大量数据的设施，不仅需要稳定的供电，还需要保持合适的温度和湿度。

数据中心设备的运行和工作效率都受到温度的影响。

过高的温度会导致设备故障和数据丢失的风险，过低的温度会造成能源浪费。

因此，合理的冷却系统是数据中心的重要组成部分。

二、数据中心冷却系统的工作原理数据中心冷却系统的主要目标是降低机房内温度，并控制湿度在合适的范围内。

冷却系统通常由以下几个部分组成：冷却设备（如空调或冷水机组）、空气流动路径、湿度控制设备和监测系统。

冷却设备通过吸收机房内的热量，达到降温的目的。

常见的冷却技术包括传统的机械制冷、热泵和间接冷却等。

机械制冷常用于小型数据中心，通过压缩制冷剂的方式实现冷却。

热泵则采用热能转换的原理，将低热能转化为高热能。

间接冷却技术主要利用湖水、江水等水源，通过换热器对机房进行冷却。

空气流动路径是冷却系统中的关键因素，它通过合理的设置和规划，使冷空气能够在机房内的设备周围流动，进而吸收热量。

同时，保持机房内的空气流动路径良好也可以降低设备堆积导致的积热问题。

湿度控制设备用于调节机房内的湿度，以保持设备的正常运行。

高湿度会导致机房中的电子器件腐蚀和短路。

因此，通过调节湿度，可以保护设备的寿命和稳定性。

监测系统负责实时监测机房的温度、湿度和其他环境参数，并将数据传输到管理中心。

管理人员可以通过监测系统获得有关机房运行状态的及时信息，并及时采取相应的措施保证数据中心的运行。

三、常见的数据中心冷却技术1. 精密空调系统：精密空调系统是传统的数据中心冷却技术，它使用冷却剂冷却空气，并通过风道将冷风引入机房。

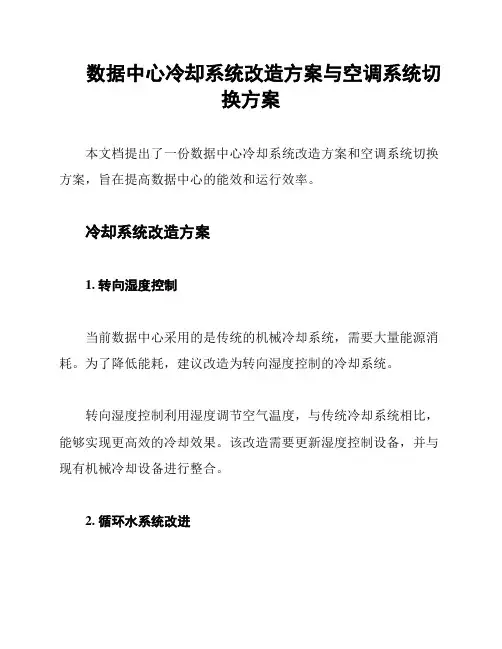

数据中心冷却系统改造方案与空调系统切换方案本文档提出了一份数据中心冷却系统改造方案和空调系统切换方案，旨在提高数据中心的能效和运行效率。

冷却系统改造方案1. 转向湿度控制当前数据中心采用的是传统的机械冷却系统，需要大量能源消耗。

为了降低能耗，建议改造为转向湿度控制的冷却系统。

转向湿度控制利用湿度调节空气温度，与传统冷却系统相比，能够实现更高效的冷却效果。

该改造需要更新湿度控制设备，并与现有机械冷却设备进行整合。

2. 循环水系统改进当前数据中心的冷却系统中使用了循环水系统，但存在水质处理和能源浪费的问题。

为了解决这些问题，改进循环水系统是必要的。

改进循环水系统的关键是优化水质处理和回收利用。

引入先进的水质处理设备，确保水质符合要求，并实施循环水的回收利用，减少水资源的消耗。

3. 热回收利用数据中心冷却系统产生的热量可以进行回收利用，以提高能效。

建议在改造中引入热回收利用技术，将冷却系统产生的热能用于供暖或其他能量回收。

热回收利用技术可通过热交换器和热泵等设备实现，将废热转化为可再利用的能源，提高整体能效。

空调系统切换方案1. 分区控制现有数据中心采用的空调系统是集中供冷的方式，存在能耗高和供冷不均匀的问题。

为了提高供冷效率，建议采用分区控制的空调系统。

分区控制的空调系统将数据中心划分为多个区域，并实施独立的温度控制。

通过根据不同区域的热负荷需求进行调节，能够实现更精确和高效的供冷。

2. 采用变频调节传统的空调系统在负荷变化时工作效率较低，存在能源浪费的问题。

为了提高能效，建议采用变频调节的空调系统。

变频调节的空调系统能够根据实际热负荷需求自动调节工作频率，达到节能的效果。

这样可以避免长时间运行低负荷的情况，减少能源的消耗。

3. 高效过滤和净化数据中心环境对空气质量要求较高，传统空调系统的过滤和净化效果有限。

为了提供更好的空气质量，建议采用高效过滤和净化技术。

通过引入高效过滤器和空气净化设备，可以有效去除空气中的颗粒物和有害物质，提供更清洁和健康的工作环境。

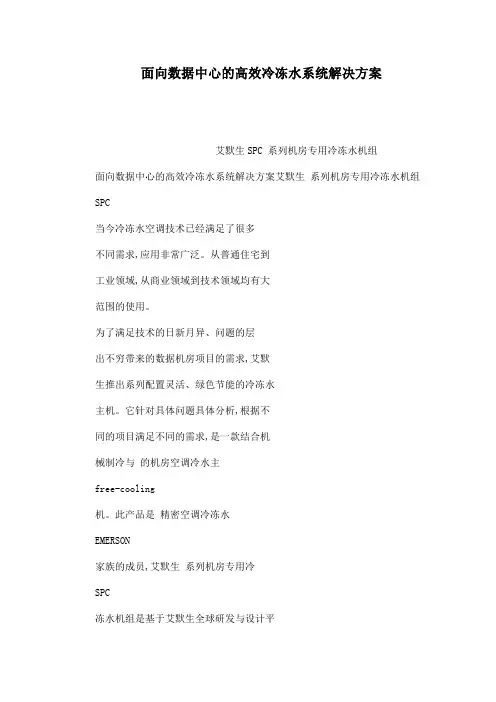

面向数据中心的高效冷冻水系统解决方案艾默生SPC 系列机房专用冷冻水机组面向数据中心的高效冷冻水系统解决方案艾默生系列机房专用冷冻水机组SPC当今冷冻水空调技术已经满足了很多不同需求,应用非常广泛。

从普通住宅到工业领域,从商业领域到技术领域均有大范围的使用。

为了满足技术的日新月异、问题的层出不穷带来的数据机房项目的需求,艾默生推出系列配置灵活、绿色节能的冷冻水主机。

它针对具体问题具体分析,根据不同的项目满足不同的需求,是一款结合机械制冷与的机房空调冷水主free-cooling机。

此产品是精密空调冷冻水EMERSON家族的成员,艾默生系列机房专用冷SPC冻水机组是基于艾默生全球研发与设计平台的高端机组 , 它制冷能力可以覆盖从到。

45KW 2600KW应用范围■数据中心(IDC )■高科技环境及实验室■工业生产厂房■电子、化工、冶金、制药、机械等行业的工艺需求01艾默生系列机房专用冷冻水机组SPC数据中心冷水系统对冷水主机的特殊需求机房级等级设计,可365X24 不间断稳定运行可与系统设备实现群控及能效管理■■365天,24小时常年不间断运行,机组设计寿命长机组可以和室内精密空调末端、水泵、冷却塔实现群控 ,根据系统负荷调整系统设备运行状态 ,系统整体实现适应高温严寒恶劣气候条件,冬季不停机能效管理■不受高温严寒恶劣气候影响,全天候运行可支持在线PUE 数据输出输入及显示多机头设计,系统运行安全性高■机组可以支持输入IT 机房所有相关数据,在线显示PUE ■多机头设计,每一台压缩机为一个制冷回路进行,各系值;也可以显示、输出空调制冷因素,提供PUE 计算的空统可独立运行,系统安全性高,节能性强调因子可根据负荷变化调整水温,系统持续高效运行提供Free-cooling功能,实现冬季运行节能■机组根据机房实际负载调整水温,高供水温差,高节能■机组可具备Free-cooling 功能,冬季运行节能模式,全年效果,高经济效益能耗更低可与室内末端及系统主设联动,一键开机■机组可以和室内精密空调末端及水泵、冷却塔联动,无需逐级开机,可以实现系统设备一键开启功能机组特点机组高效、节能、耐用■机组的压缩机、热力膨胀阀、换热管、控制电脑等关键元器件均选用国际知名品牌厂家的产品,确保机组高效、节能、耐用完备的机组控制功能■采用智能控制器和中文显示屏。

数据中心冷板液冷系统的一次侧系统方案1基于冷板液冷方案的一次侧系统对于液冷二次侧末端不同的水温需求，液冷一次侧冷源可采用机械制冷系统和自然冷却系统。

机械制冷系统包括风冷冷冻水系统和水冷冷冻水系统，可提供12o C-18o C的中温冷冻水；自然冷却是在室外气象条件允许的情况下，利用室外空气的冷量而不需机械制冷的冷却过程，自然冷却系统可采用开式冷却塔、闭式冷却塔和干冷器等设备实现，可提供30℃以上的冷却水。

液冷一次侧冷源形式需结合二次侧末端水温需求和项目地室外环境情况确定。

1.1机械制冷系统・风冷冷冻水系统风冷冷冻水系统是冷冻水制备的一种方式，主要由风冷冷水机组、冷冻水泵及配套设施组成，其液态制冷剂在其蒸发器盘管内直接蒸发，实现对盘管外的冷冻水吸热而制冷，并通过风冷的方式冷却为液态。

风冷冷冻水系统不需要占用专门的机房且无需安装冷却塔及泵房，初期成本投入较低、运行方便，不需要专业人员维护，无冷却水系统，具备节水和降低维护费用等优点。

但风冷冷水机组一般装在室外，运维环境相对较为恶劣，维护性及可靠性均不如水冷冷水机组，并且风冷机组在夏季高温制冷效果较差，运行效率较低。

•水冷冷冻水系统水冷冷冻水系统是冷冻水制备的一种方式，主要由水冷冷水机组、冷冻水泵、冷却水泵、冷却塔及配套设施组成，其液态制冷剂在蒸发器盘管内直接蒸发，实现对盘管外的冷冻水吸热而制冷，并通过水冷的方式冷却为液态。

水冷冷冻水系统具有耗电量较低、全年制冷效果好、可靠性高和使用寿命长的优点。

但其需要专用机房、冷却塔、冷却水泵、冷冻水泵等设备，初投资较大，并且需要循环水，水资源消耗大，目机组本体和冷却设施需要维护，相较于风冷机组，其维护费用比较高。

1.2自然冷却系统∙开式冷却塔开式冷却塔经过将循环冷却水直接喷淋到冷却塔填料上，同时由风机带动冷却塔内气流流动，通过室外空气与冷却水之间的热质交换蒸发冷却循环水，冷却后的循环水在冷却塔底部出水（见图）。

开式冷却塔中循环冷却水与室外空气存在热质交换。

《超大型数据中心冷源群控系统设计与应用》篇一一、引言随着信息技术和网络应用的迅猛发展，超大型数据中心已经成为存储和传输海量数据的核心设施。

冷源系统作为数据中心的重要组成部分，其群控系统的设计与应用直接关系到数据中心的能效、安全与稳定运行。

本文将探讨超大型数据中心冷源群控系统的设计原理、关键技术及其在实际应用中的效果。

二、超大型数据中心冷源群控系统设计原理1. 系统架构设计超大型数据中心的冷源群控系统通常采用分布式架构，通过中央控制器对多个冷源设备进行集中监控与控制。

系统架构包括传感器网络、数据采集与传输模块、中央控制单元以及执行机构等部分。

2. 传感器网络布置传感器网络是冷源群控系统的基础，通过布置在机房、制冷机组、冷却水系统等关键节点的传感器，实时监测温度、湿度、压力、流量等关键参数，为控制策略的制定提供数据支持。

3. 数据采集与传输数据采集模块负责收集传感器网络传回的数据，并进行初步处理。

传输模块将处理后的数据发送至中央控制单元，实现数据的实时共享和远程监控。

4. 中央控制单元中央控制单元是冷源群控系统的核心，它接收数据采集模块发送的数据，根据预设的算法和控制策略，对执行机构发出控制指令，实现冷源设备的智能调控。

三、关键技术及实现方法1. 智能控制算法采用先进的控制算法，如模糊控制、神经网络控制等，根据实时监测的数据，自动调整制冷机组的运行状态，实现能效优化。

2. 故障诊断与预警通过数据分析与模式识别技术，对冷源系统的运行状态进行实时诊断，及时发现潜在故障并发出预警，确保系统安全稳定运行。

3. 能效管理策略制定能效管理策略，根据数据中心的实际负载情况、外部环境温度等因素，动态调整制冷设备的运行模式，降低能耗。

四、应用实践与效果分析1. 应用实践某超大型数据中心采用冷源群控系统后，实现了对制冷机组的智能调控和能效管理。

通过实时监测和数据分析，系统能够自动调整制冷设备的运行参数，确保机房温度的稳定性和能效的最优化。

1引言随着互联网与信息技术的发展,数据中心的数据量和处理能力持续增长,这种增长导致数据中心的发热密度持续增加,从而使数据中心的散热成为一个日益突出的技术难点和重点,这也就意味着数据中心对于空调制冷系统的依赖程度和要求逐年增高;而由于集中冷源式空调系统总体制冷效率更高,且可以方便采用多种可靠的节能技术(自然冷却技术等,所以越来越多的数据中心采用了集中冷源式空调系统。

一个数据中心的设计使用寿命一般都会在10年以上,而空调系统是除IT 设备以外最大的耗能系统,无论是从社会责任还是企业内部的经济效益考虑,我们都要努力打造一套长寿命、低能耗、低故障、可扩展的数据中心空调系统。

而一个好的、合理的设计方案会大量地节省初投资,能够采用更加成熟的产品和技术来满足数据中心寿命期内的需要,并且可以通过有效地降低PUE 、初投资(CAPAX ,来实现TCO 的节省。

2集中冷源式空调系统集中冷源系统主要由制冷设备和管路组成,由于传统的集中冷源式空调系统中可能存在单点故障,而发生单点故障必然会导致空调系统无法制冷;传统建筑可以容忍短暂的抢修时间,但对于发热量特别大的数据中心机房,空调系统即便仅停止工作几分钟,就会造成IT 设备的高温和宕机,所以冷冻水系统存在的单点故障隐患对数据中心威胁巨大,必须尽量消除。

水管路、阀门、冷水机组、冷冻水型末端均需考虑冗余设计。

由于系统扩容相对复杂,设计之初就要考虑好管路设计和接口预留。

集中冷源式空调系统架构还需要根据数据中心的用途和设计级别来进行相应调整,目前主要参考国内(GB50174和国际(TIA-942的相应标准进行,具体参见表1。

数据中心集中冷源空调系统设计综述朱洪波阿尔西制冷工程技术(北京有限公司数据中心事业部总经理,博士摘要介绍了数据中心空调系统中集中冷源式空调系统的节能设计要点,包括冷水机组、水泵、冷却塔、蓄冷装置、水系统管路的分类及选型。

并根据不同气候条件提出了不同的制冷系统架构的建议。

大型数据中心10kV冷水机组配电整体方案随着信息技术的不断发展，大型数据中心的需求也不断增加。

为了满足数据中心的需求，冷水机组成为数据中心中必不可少的设备。

而对于冷水机组的集中配电整体方案，也成为数据中心设计和运营中的重要问题。

本文将针对大型数据中心10kV冷水机组配电整体方案进行讨论，分析其特点和应用。

首先，本文将介绍10kV冷水机组的概念和特点。

其次，本文将探讨10kV冷水机组配电整体方案的设计原则。

最后，本文将分析10kV冷水机组配电整体方案的应用并对其进行展望。

一、10kV冷水机组的概念和特点10kV冷水机组是一种用于大型数据中心的冷却设备，其主要功能是提供冷水给数据中心的IT设备进行降温，确保数据中心的正常运行。

10kV冷水机组具有以下特点：1. 大功率输出：10kV冷水机组的功率一般在数百千瓦至数兆瓦之间，适用于大型数据中心的需求。

2. 高效节能：10kV冷水机组采用高效的压缩式或吸收式制冷技术，能够在低功耗的情况下提供足够的冷却能力。

3. 抗干扰能力强：10kV冷水机组采用数字化控制技术，对电力质量的要求较高，具有较强的抗干扰能力。

4. 配备多重保护：10kV冷水机组在运行中具有多重保护，包括过载、超温、电压不足等保护措施。

二、10kV冷水机组配电整体方案的设计原则10kV冷水机组配电整体方案的设计原则是保证其稳定可靠、安全高效。

具体设计原则如下：1. 基础设施满足要求：10kV冷水机组配电整体方案需要基于数据中心的实际情况，满足配电变电所、电缆线路、开关设备等基础设施的要求。

2. 充分考虑安全因素：10kV冷水机组的电气配电系统需要满足相关的安全标准要求，保证人员和设备的安全。

3. 设计合理的备份方案：10kV冷水机组的配电整体方案需要有备份方案，以保证数据中心在意外情况下的正常运行。

4. 满足效能要求：10kV冷水机组配电整体方案需要满足数据中心的效能要求，保证其高效能的运行。
