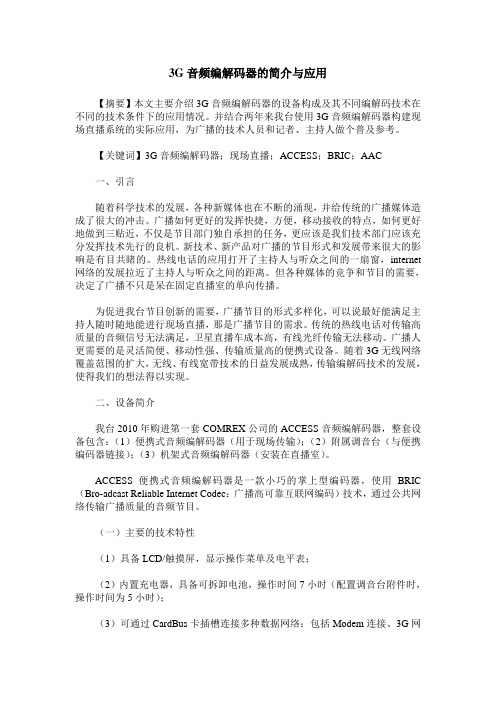

3G音频编解码器的简介与应用【摘要】本文主要介绍3G音频编解码器的设备构成及其不同编解码技术在不同的技术条件下的应用情况。

并结合两年来我台使用3G音频编解码器构建现场直播系统的实际应用，为广播的技术人员和记者、主持人做个普及参考。

【关键词】3G音频编解码器；现场直播；ACCESS；BRIC；AAC一、引言随着科学技术的发展，各种新媒体也在不断的涌现，并给传统的广播媒体造成了很大的冲击。

广播如何更好的发挥快捷，方便，移动接收的特点，如何更好地做到三贴近，不仅是节目部门独自承担的任务，更应该是我们技术部门应该充分发挥技术先行的良机。

新技术、新产品对广播的节目形式和发展带来很大的影响是有目共睹的。

热线电话的应用打开了主持人与听众之间的一扇窗，internet 网络的发展拉近了主持人与听众之间的距离。

但各种媒体的竞争和节目的需要，决定了广播不只是呆在固定直播室的单向传播。

为促进我台节目创新的需要，广播节目的形式多样化，可以说最好能满足主持人随时随地能进行现场直播，那是广播节目的需求。

传统的热线电话对传输高质量的音频信号无法满足，卫星直播车成本高，有线光纤传输无法移动。

广播人更需要的是灵活简便、移动性强、传输质量高的便携式设备。

随着3G无线网络覆盖范围的扩大，无线、有线宽带技术的日益发展成熟，传输编解码技术的发展，使得我们的想法得以实现。

二、设备简介我台2010年购进第一套COMREX公司的ACCESS音频编解码器，整套设备包含：（1）便携式音频编解码器（用于现场传输）；（2）附属调音台（与便携编码器链接）；（3）机架式音频编解码器（安装在直播室）。

ACCESS便携式音频编解码器是一款小巧的掌上型编码器，使用BRIC （Bro-adcast Reliable Internet Codec：广播高可靠互联网编码）技术，通过公共网络传输广播质量的音频节目。

（一）主要的技术特性（1）具备LCD/触摸屏，显示操作菜单及电平表；（2）内置充电器，具备可拆卸电池，操作时间7小时（配置调音台附件时，操作时间为5小时）；（3）可通过CardBus卡插槽连接多种数据网络：包括Modem连接、3G网络连接和Wi-Fi网络连接；（4）ACCESS Portable包含一块Card-Bus类型的802.11bWi-Fi卡和56k POTS Modem卡；（5）可通过USB接口与3G无线上网卡连接3G数据网络；（6）以太网接口作为互联网共享设备，允许通过CardBus卡使用笔记本电脑；（7）兼容Comrex POTS编解码器（包括Matrix、Vector或BlueBox）；（8）可支持MPEG 4-AAC编码算法，传输超高质量音频；（9）可支持调音台附件，连接ACCESS Portable使用可提供多达6路单声道输入/耳机输出以及立体声输入；（10）可切换的Mic/Line单声道输入，平衡XLR接口，具备音量控制；（11）Mic输入具备可开关控制的12V幻象供电；（12）具备立体声耳机输出，1/8″ （3mm）mini接口，具备音量控制；（13）立体声模拟线路输入/输出，1/8″（3mm）mini接口。

监控产品H3C产品彩页H3C DC1801-FH视频解码器产品概述H3C DC1801-FH视频解码器（以下简称DC1801-FH）是新一代高清网络视频解码终端，主要是为远程视频监控设计，适用于监视远端实时图像、监听远端现场声音，可以广泛应用于各种实时监控环境。

DC1801-FH的主要功能是接收网络上的媒体流数据，并通过解码转换成视频数据，通过VGA或者HDMI接口输出到电视墙、多媒体大屏幕等音视频设备。

DC1801-FH采用嵌入式操作系统，结构紧凑，功能强大，具有完善的音视频处理能力。

设备支持标准的H.264编码，支持1080P@25、1080P@30、1080I@50、1080I@60、720P@60、XGA@60、D1等多种视频格式，最高分辨率达到1920x1080。

DC1801-FH适用于全IP传输网络，支持点对点的单播和点对多点的组播接收方式，并提供以太网电口、SFP接口、EPON接口、RS-485串口、RS-232串口等多种接口，能够适应多种组网环境。

H3C DC1801-FH视频解码器前视图(1) RUN指示灯(2) ALM指示灯(3) DEC指示灯(4) RST复位按钮(5) USB接口(6) ACT指示灯(7) 以太网电口(8) LINK指示灯(9) RS485/422接口(10) RS232接口(11) 子卡插槽H3C DC1801-FH视频解码器H3C DC1801-FH视频解码器后视图(1) 接地端子(2) 视频输出卡插槽(3) AUDIO IN接口(4) RS485接口(5) AUDIO OUT接口(6) ALARM IN接口(7) ALARM OUT接口(8) 直流电源12V输入接口H3C DC1801-FH视频解码器产品特点高品质图像支持标准的H.264、MPEG4图像压缩格式拥有自主知识产权的编解码算法，解码效率高，图像清晰，最高解码码率达到20Mbps支持的解码图像分辨率最高可达1920x1080，支持1080P@25、1080P@30、1080I@50、1080I@60、720P@60、XGA@60、D1等视频格式支持OSD叠加，支持OSD两组场名交替显示高清晰音质支持G.711μ音频解码支持静音功能强大的集中管理支持实况上墙、回放上墙、轮切、组轮切等业务支持接受中心服务器对设备所有业务进行配置和管理支持设备启动时，主动从服务器同步配置支持设备通过SIP和SNMP trap的方式向中心服务器上报各种告警信息支持定时向服务器同步时钟的功能丰富的计划管理功能支持通过服务器制定终端设备的升级计划强大的第三方支撑能力支持终端到终端或终端到指定IP地址的透明通道模式支持开关量告警输入和开关量告警输出全IP网络传输支持多种网络协议：TCP/IP、RTSP、UDP、HTTP、IGMP、Telnet、ICMP、ARP，SIP、SNMP、FTP、TFTP、ISCSI支持IP协议的单播（Unicast）、组播（Multicast）传输方式支持标准TS流支持固定IP或PPPoE组网模式支持DSCP功能，跟与网络配合设置媒体流的优先级便捷的维护管理支持HTTP Web配置和服务器配置两种模式可改变解码器网络参数，以适应各种应用场合支持本地升级和远程升级支持接受中心服务器的命令进行批量升级支持温度异常告警上报丰富的接口提供1视频输出接口，可以支持VGA或者HDMI，通过插卡提供提供1路模拟音频输入接口2V(P-P)提供1路模拟音频输出接口2V(P-P)提供2路凤凰端子告警输入，支持线路检测功能提供2路凤凰端子告警输出提供1个RJ45接口的RS-232串口提供1个RJ45的RS-485 和1个凤凰端子RS-485接口，RJ45的RS-485接口同时支持RS-422接入提供2个100M/1000M Base-T自适应的RJ45以太网口，半双工/全双工/自协商提供2个SFP接口，1000Base-Fx，全双工提供1个100Mbps EPON 接口提供1个USB接口高可靠性采用嵌入式Linux操作系统，支持7×24小时稳定运行，并且不易受到黑客、病毒的入侵和攻击采用屏蔽电磁辐射的机箱，不仅造型美观，体积小巧，而且可有效屏蔽各种电磁干扰，工作性能更加稳定可靠高防护性能有防雷和防电流冲击的能力，防雷等级4KV，防冲击电流1KA，满足大多数防雷击要求防静电性能达到8KV，满足EN55024标准通过了国家强制性CCC认证产品规格遵循标准描述视频解码标准ITU-T Rec. H.264 | ISO/IEC 14496-10 H.264 MP@L4ISO/IEC 14496-2 MPEG-4 ASP@L5音频解码标准G.711μ视频质量参数描述视频解码制式1080P@25、1080P@30、1080I@50、1080I@60、720P@60、XGA@60、D1解码格式H.264分辨率自适应音频质量参数描述声道设置单声道静音可选择是否静音网络特性描述支持网络协议TCP/IP、RTSP、UDP、HTTP、IGMP、Telnet、ICMP、ARP，SIP、SNMP、FTP、TFTP 传输方式单播、组播支持基于UDP方式的实况流传输最大端到端延迟300ms第三方支持描述透明通道支持终端到终端或终端到指定IP地址的透明通道模式开关量告警支持开关量告警输入和开关量告警输出接口特性描述视频输出提供1路视频输出接口，可以支持VGA或者HDMI ，通过插卡提供音频输入提供1路模拟音频输入接口2V(P-P)音频输出提供1路模拟音频输出接口2V(P-P)报警输入提供2路凤凰端子告警输入，支持线路检测功能报警输出提供2路凤凰端子告警输出串口提供1个RJ45接口的RS232串口提供1个凤凰端子RS485接口提供1个RJ45的RS485接口，兼容RS422以太网口提供2个100M/1000M Base-T自适应的RJ45以太网口，半双工/全双工/自协商SFP接口提供2个SFP接口，1000Base-Fx，全双工EPON接口提供1个100Mbps EPON 接口USB接口提供1个USB接口WEB配置管理描述集中管理能通过中心服务器进行所有业务的集中配置管理基本配置网络配置和串口配置管理配置系统设置、服务器设置和SNMP设置日志管理能导出本地的运行日志系统维护显示设备当前状态、配置管理、用户管理、密码管理、系统重启和软件升级维护管理描述调试模式Telnet远程登录和RS232串口调试两种模式配置模式HTTP Web配置和中心平台配置两种模式升级 支持本地升级，远程Telnet 和Web 升级 环境特性描述尺寸（高X 宽X 深） 40mm ×189mm ×270mm 重量<2kg 工作环境温度 0℃～60℃工作环境湿度 5%～95%（无冷凝） 贮存环境温度 -40°C ～+70°C 贮存环境湿度 5%～95%（无冷凝） 海拔高度 -60m ～+4000m 工作电压12V DC 最大功耗12W （含子卡） 10W （不含子卡）MTBF 10年 认证CCC订购信息H3C DC1801-FH 视频解码器主机及其附件如表所示： H3C DC1801-FH 视频解码器选购一览表项目备注H3C DC1801-FH 单路高清视频解码器解码器主机，标配件 H3C EC/DC 1000系列编解码器40W 电源适配器 标配件 单电源编解码器插箱,5U 19英寸 选购件1U EC/DC 托架19英寸标准机架使用，选购件 单端口无源光线路接口单元模块B(20km)EPON 接口卡，选购件 H3C EC1102-HF-VS0M2DSFP-双SFP 接口扩展子卡 选购件 H3C DC1801-FH VGA 视频输出卡扩展模块 选购件 H3C DC1801-FH HDMI 视频输出卡扩展模块选购件杭州华三通信技术有限公司杭州基地杭州市高新技术产业开发区之江科技 工业园六和路310号 邮编：310053 电话：*************传真：*************北京分部北京市宣武门外大街10号庄胜广场中 央办公楼南翼16层 邮编：100052 电话：************传真：************客户服务热线400-810-0504800-810-0504Copyright ©2010 杭州华三通信技术有限公司 保留一切权利 免责声明：虽然H3C 试图在本资料中提供准确的信息，但不保证资料的内容不含有技术性误差或印刷性错误，为此H3C 对本资料中的不准确不承担任何责任。

一．安装说明：室内型只需将解码器挂装在适当位置既可。

室外型（铝合金壳）安装顺序是：①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。

②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。

③拧紧密封穿线护口。

④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。

⑤将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。

为便于维护，室外型解码器安装时，请留出足够长的引线，以便解码器机芯抽出机壳时不受引线长度的限制。

垂直安装的解码器，当机芯抽出后，可挂于机壳内螺丝上，以便于操作。

二．接线：（参见附图）F系列解码器的线路版上文字丝印层已标明各端子的名称。

详细介绍如下：①. 镜头：Z（ZOOM）：镜头焦距--调整放大倍率,与镜头ZOOM端相连。

F（FOCUS）：镜头焦点--调整焦点前后,与镜头FOCUS端相连。

I（IRIS）：镜头光圈--调整光圈大小,与镜头IRIS端相连。

LG（LENS GND）：镜头公共地--与镜头LENS GNDS端相连。

有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线（6线制），此时可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地LENS GNDS。

F系列解码器是通过镜头电压跳线调整镜头电压的，有±6V、±8V、±12V 三档。

②.云台:U（UP）：云台上--接云台上端子D（DOWN）：云台下--接云台下端子L（LEFT）：云台左--接云台左端子R（RIGHT）：云台右--接云台右端子A（AUTO）：云台自动--接云台自动端子C（COM）：云台公共端--接云台公共端子24V← 220V→：云台电压选择插头，务必按所用云台电压选择相应插座（24V 或220V）。

使用24V云台的用户应特别注意：切不可插入220V电压，否则会损坏云台！对云台的控制有上、下、左、右和左上、左下、右上、右下以及自动巡视。

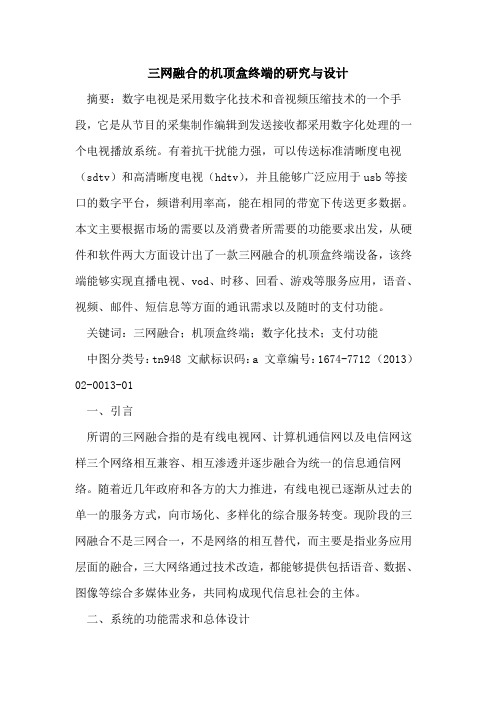

三网融合的机顶盒终端的研究与设计摘要：数字电视是采用数字化技术和音视频压缩技术的一个手段，它是从节目的采集制作编辑到发送接收都采用数字化处理的一个电视播放系统。
