分层解码器与保护器

一、楼宇对讲是什么答：楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，既指一套访客对讲管理系统！很多的终端客户只知门铃、可视门铃或可视对讲，而不知楼宇对讲为何物甚至部份监控工程人员也不太明，让人郁闷！楼宇对讲就是一套访客管理系统，严格的来说，他是一套包含软件、硬件及售后服务的人性化管理访客操作系统！二、楼宇可视对讲系统一般由哪些设备组成楼宇可视对讲系统一般主要有以下设备组成：A、单元主机：也叫门口主机、门口机、梯口机，或简称主机等。

作用是供访客、用户输入欲访问的房号、密码；是楼宇对讲系统中的前端公用设备，可以供访客、用户、管理员等与该单元内用户通话对讲；也可供用户、管理员输入密码，实现密码开锁；单元主机可以增配内置、外置ID/IC卡门禁模块，从而供用户刷卡开锁；一般分为：非可视、黑白可视、彩色可视，也可以分为LED显示、LCD显示等；）B、楼层平台：也叫楼层保护器、楼层解码器、楼层分线器、配线盒等。

但是楼层保护器与楼层解码器是有差别的，楼层解码器在具有楼层保护器的所有功能外，还能为系统的用户终端（室内分机）设备解码，这样系统的用户终端设备的成本就有所降低，大部份的生产企业采用此法降低生产成本！楼层解码器是系统中不可省略的设备！楼宇保护器一般不具有解码功能，在“标准GA/T 72-2005”的相关规定中，就对28个用户以下的对讲系统没有强制要求，允许根据用户情况省略。

部份生产企业、经销商、工程商在部份工程中省略了楼层保护器，以降低工程成本。

不用楼层保护器的优点是：降低了工程成本，加快了安装速度；不用楼层保护器的缺点是：用户终端设备没有楼层保护器的隔离保护功能，常常是一户问题，全系统瘫痪，故障率高，也增加了售后维护、检修的难度，缩短了楼宇对讲系统的使用寿命！根据本人的经验认为，使用楼层平台（保护器或楼层解码器）的工程综合成本与不使用楼层平台的综合成本差不多！不使用楼平台是短期见利，长期亏损，使用楼层平台为长期见益，短期存在成本大的困难！使用楼层平台是有益用户的！建议客户们全部使用楼层平台隔离保护楼宇对讲入户设端设备！一般分为：楼层解码器、楼层保护器、视频分配放大器三种。

视频解码器用户手册资料版本：V1.04感谢您购买我们的产品。

使用时若遇到任何问题，请您及时和经销商联系。

声明注意：本产品的默认密码仅供首次登录使用，为保证安全，请您确保在首次登录后修改默认密码。

强烈建议您将密码设置为强密码，字符不小于9位。

•本手册中的产品外观图仅供参考，请以实物为准。

•截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。

•本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。

•本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。

•由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。

•您使用产品过程中，请遵守本手册操作说明。

对于未按说明而引起的问题，我司恕不负责，感谢您的配合。

安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。

在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。

•此为A级产品，在生活环境中，该产品可能会造成无线电干扰。

在这种情况下，可能需要用户对其干扰采取切实可行的措施。

•请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。

•使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。

•请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。

•请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。

•安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！•请勿自行拆开设备机箱盖上的防拆封条。

若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！•异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。

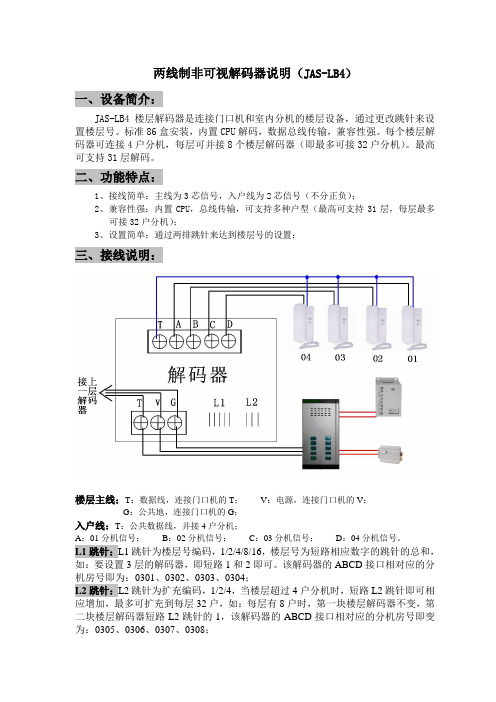

两线制非可视解码器说明（JAS-LB4）
一、设备简介：
JAS-LB4楼层解码器是连接门口机和室内分机的楼层设备，通过更改跳针来设置楼层号。

标准86盒安装，内置CPU解码，数据总线传输，兼容性强。

每个楼层解码器可连接4户分机，每层可并接8个楼层解码器（即最多可接32户分机）。

最高可支持31层解码。

二、功能特点：
1、接线简单：主线为3芯信号，入户线为2芯信号（不分正负）；
2、兼容性强：内置CPU，总线传输，可支持多种户型（最高可支持31层，每层最多
可接32户分机）；
3、设置简单：通过两排跳针来达到楼层号的设置；
三、接线说明：
楼层主线：T：数据线，连接门口机的T；V：电源，连接门口机的V；
G：公共地，连接门口机的G；
入户线：T：公共数据线，并接4户分机；
A：01分机信号；B：02分机信号；C：03分机信号；D：04分机信号。

L1跳针：L1跳针为楼层号编码，1/2/4/8/16，楼层号为短路相应数字的跳针的总和，如：要设置3层的解码器，即短路1和2即可。

该解码器的ABCD接口相对应的分机房号即为：0301、0302、0303、0304；
L2跳针：L2跳针为扩充编码，1/2/4，当楼层超过4户分机时，短路L2跳针即可相应增加，最多可扩充到每层32户，如：每层有8户时，第一块楼层解码器不变，第二块楼层解码器短路L2跳针的1，该解码器的ABCD接口相对应的分机房号即变为：0305、0306、0307、0308；。

解码器安全操作保养规定概述解码器是一种重要的视频监控设备，它可以将数字信号解码成可视图像，广泛应用于各种场所。

然而，若使用不当或不规范操作，解码器也有可能引发安全风险或设备故障。

为了保证解码器的正常运行和用户的安全，本文将介绍解码器的安全操作和保养规定。

操作安全电源接线在使用解码器前，务必确保电源接线正确无误。

一般情况下，解码器应使用专门的电源线，并且接法必须符合国家标准。

在接线过程中，应使用绝缘工具，并确保电源绝缘良好。

接线完成后，应对接口是否稳固进行检查，避免松动或插针不良等情况。

进风口清理维护解码器应注意保持其加热效果，进风口是解码器进行散热的部位。

当发现进风口被异物堵塞时，应首先断电，并使用尘笤、湿巾或吸尘器等器具进行清理。

解码器内部应保持清洁干燥，不得存放其他物品。

设定密码解码器在使用前，应设置好管理密码和操作员密码，避免被未授权人员篡改或操作。

同时，密码应定期更换，确保密码的安全性。

解码器为封闭式结构，用户不得擅自拆卸。

若遇到故障，应及时请生产厂商或售后服务解决。

禁止过负荷根据不同解码器的规格和要求，应留有一定的空间供其散热。

否则会导致过热，引发故障或安全事故，给视频监控带来隐患。

因此，在使用过程中，应坚决避免过负荷的情况出现。

防雷措施解码器内部有多条电路线路，若遭受闪电、电磁干扰等突发情况，将会对解码器造成不可预见的损害。

为了维护解码器的稳定性，应当配备防雷保护器，保证解码器的雷电绝缘性。

保养规定定期检查解码器作为一种常用的视频监控设备，需要定期进行检测和维护。

检查的内容应包括电源、风扇、主板、显卡、硬盘等关键部分。

发现故障或机组损坏，应及时通知生产厂商或售后服务。

清理内部长期使用的解码器内部会积累大量的灰尘，会影响解码器散热效果，甚至造成故障。

为了保持解码器的正常运转，应在机器停机时进行清理，特别是散热孔、风扇、主板等必须清理干净。

解码器的显卡在长时间使用过程中，会出现火花跳动、花屏等问题。

可视楼宇对讲系统设备组成解决方案一、楼宇可视对讲系统一般主要有以下设备组成： A、单元主机：也叫门口主机、门口机、梯口机，或简称主机等。

作用是供访客、用户输入欲访问的房号、密码;是楼宇对讲系统中的前端公用设备，可以供访客、用户、管理员等与该单元内用户通话对讲;也可供用户、管理员输入密码，实现密码开锁;单元主机可以增配内置、外置 ID/IC 卡门禁模块，从而供用户刷卡开锁一般分为：非可视、黑白可视、彩色可视，也可以分为 LED 显示、LCD 显示等; B、楼层平台：也叫楼层保护器、楼层解码器、楼层分线器、配线盒等。

但是楼层保护器与楼层解码器是有差别的，楼层解码器在具有楼层保护器的所有功能外，还能为系统的用户终端(室内分机)设备解码，这样系统的用户终端设备的成本就有所降低，大部份的生产企业采用此法降低生产成本!楼层解码器是系统中不可省略的设备!楼宇保护器一般不具有解码功能。

部份生产企业、经销商、工程商在部份工程中省略了楼层保护器，以降低工程成本。

不用楼层保护器的优点是：降低了工程成本，加快了安装速度;不用楼层保护器的缺点是：用户终端设备没有楼层保护器的隔离保护功能，常常是一户问题，全系统瘫痪，故障率高，也增加了售后维护、检修的难度，缩短了可视楼宇对讲系统的使用寿命!根据本人的经验认为，使用楼层平台(保护器或楼层解码器)的工程综合成本与不使用楼层平台的综合成本差不多!不使用楼平台是短期见利，长期亏损，使用楼层平台为长期见益，短期存在成本大的困难!使用楼层平台是有益用户的!建议客户们全部使用楼层平台隔离保护楼宇对讲入户设端设备! 一般分为：楼层解码器、楼层保护器、视频分配放大器三种。

但第三代楼宇对讲系统一般没有了视频分配放大器! C、室内分机：简称分机、室内机，或叫用户终端设备。

这是可视楼宇对讲系统不可省略的终疫设备之一，主要供用户行使楼宇对讲系统的功能。

该产品是楼宇对讲系统中最具有亲和力和影响力的，以外观精美，操作简单为优先。

在闭路监控系统中，解码器是一个重要的前端控制设备。

在主机的控制下，解码器可使云台、镜头、雨刮器和照明灯等前端设备产生相应的动作。

解码器电路板正面示意图本解码器可用RS232或RS485两种方式进行控制。

在距离较近（小于100米）且云台数量不多（少于4个）时，可直接用RS232方式进行控制。

在距离较远或云台数量较多时，需用RS485方式进行控制。

工程上建议使用RS485方式，其最远控制距离可达1200米，总线最多可驱动64个负载，即64个解码器可并接在同一RS485总线上。

本解码器的RS485总线具有瞬变电压抑制功能，能防雷电和抗静电放电冲击。

此外，解码器的所有输出均具有短路保护功能。

一旦输出短路，内部电路将自动切断输出电流。

此时应断开供电电源，确保排除短路故障，等待30秒后重新上电，解码器即可重新恢复正常工作。

此功能对设备具有良好的保护作用。

接线及调试说明：在完成所有连接之前，请不要接通电源，在确保连接无误后方可通电！(1)～POWER(黄色端子)为解码器电源输入，一般应接入～220V电源。

有些解码器应特殊要求，已改为～24V供电方式，则应接入～24V电源，而禁止接入～220V电源。

接入正确电源后，解码器右侧上方的红色电源指示灯亮起。

否则应检查电源接插件P1、P2和保险丝（5A）。

(2)RS232、RS485为通信接口，使用时只能连接其中之一。

接入RS232时，要注意正负极性，一般计算机的9针RS232串口输出的3脚为正，5脚为负，开机后这两根控制线不能短路，否则极易损坏计算机的串口；接入RS485时，也应按RS485的极性正确连接。

(3)云台、镜头控制线的接法如示意图所示，左面两排接线端子对应标志接上即可。

云台控制电压由JX1引出的接插件进行选择。

当该接插件与P3相接时，可控制～220V云台；与P4相接时，即可控制～24V云台。

解码器出厂时，设置为控制～24V云台。

(4)镜头控制电压可由电位器VR1进行无级调节，范围为5V—12V。

楼宇对讲楼宇对讲楼宇对讲的概念楼宇对讲既在楼宇建筑中起通话作用的一种设备，也称可视门铃。

通俗的说，楼宇对讲就是指你们家的门铃系统，我们常说楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，既指一套访客对讲管理系统！严格的来说楼宇对讲就是一套访客管理系统，他是一套包含软件、硬件及售后服务的人性化管理访客操作系。

楼宇对讲的选择主要注意以下几个方面：1、系统容量我国住宅小区的规模小则几百户，大则上千户，且以楼寓为主，这在人口密度相对很小的西方国家是难以想象的。

因此国外在对讲系统容量上远不及我们。

2、环境要求我们国家目前开发的小区只能算做毛坏房，绝大多数家庭在购买后都要进行重新装修，每一户的装修都会对系统造成一定的破坏，而小区全部入住的周期可能长达几年。

鉴于这种情况，国内有实力的公司在设计系统时都把抗破性和抗干扰性放在首位。

3、系统的兼容性由于居住者的要求不同，同一单元的住户可能有的装可视，有的要求装非可视，有的要求现在不需联网，但今后要联网等等，这些都对系统兼容性提出了很高的要求。

楼宇对讲的发展历史楼宇对讲技术发展经历了四个阶段小区智能化建设在我国虽然起步较晚，但发展日新月异。

随着Internet互联网的普及，很多小区都已实现了宽带接入，信息高速公路已铺设到小区并进入家庭。

智能小区系统采用TCP/IP技术的条件已经具备。

智能小区系统的运行基础正由小区现场总线向Internet转变，由分散式管理，到集中管理转变。

从以下楼宇对讲系统发展阶段阐述可以看出：数字对讲是楼宇对讲的必然趋势！1、第一代楼宇对讲[单一对讲（4 n型）]最早的楼宇对讲产品功能单一，只有单元对讲功能，自本世纪80年代末期，国内已开始有(4 n型)单户可视对讲和单元型对产品面世。

系统中仅采用的发码、解码电路或RS-485进行小区域单个建筑物内的通讯，无法实现整个小区内大面积组网。

这种分散控制的系统，互不兼容，各自为政，不利于小区的统一管理，系统功能相对较为单一。
