超声波热计量表技术

超声热量计和热量表工作原理及热能表的应用领域超声热量计是一种利用超声波技术测量液体或气体热量的仪器，它通过测量流体中超声信号的传播速度变化，在不需运动部件的情况下准确地计算热能。

而热量表，也称热能表，是一种用于测量热量或热能转移的仪表。

下面将分别介绍超声热量计和热量表的工作原理，并探讨热能表的应用领域。

首先，我们先介绍超声热量计。

超声热量计主要依靠多普勒效应来测量流体中超声波的频率变化。

当超声波沿着流体传播时，如果流体速度与超声波速度相同，频率不会改变；然而，如果流体速度与超声波速度不同，就会出现频率的变化。

根据多普勒效应，频率变化的大小与流体速度成正比。

因此，通过测量超声波的频率变化，可以得到流体的速度，再结合流量计算公式，就可以得到流体通过的热量。

接下来，我们来了解热量表的工作原理。

热量表是通过测量流体温度、压力和流量来计算热量的。

一般来说，热量表由温度传感器、压力传感器和流量计组成。

温度传感器可以测量流体的温度，压力传感器可以测量流体的压力，而流量计可以测量流体通过的速度。

通过采集这些参数，热量表可以通过特定的计算公式来计算热量或热能转移。

至于热能表的应用领域，由于热量或热能的测量在很多行业和领域中都起着非常重要的作用，因此热能表的应用范围广泛。

首先，热量表在能源行业中具有重要的应用。

例如，它可以用于测量锅炉的供热情况，帮助监控能源的消耗。

此外，在工业制造中，热量表也可以用于测量工艺中的能量转化和耗散。

另外，热量表也在建筑领域中起着重要作用，帮助监测和控制室内温度、热水供应等，从而提高能源利用效率。

总结而言，超声热量计通过测量超声波频率变化来计算热能，而热量表通过测量温度、压力和流量来计算热能。

它们在能源行业、工业制造和建筑领域中具有广泛的应用。

通过应用这些热能表，可以实现对能源的监测、管理和控制，提高能源利用效率，促进可持续发展。

超声波热量表工作原理与结构特征●热能表定义：用于测量及显示热交换回路中载热液体所释放（吸收）的热量的计量器具。

热量表用法定计量单位显示热量。

●工作原理：由热源供应的热水（冷水）以较高（低）的温度流入热交换系统（散热器，换热器或由它们组成的复杂系统），以较低（高）的温度流出，在此过程中，通过热量交换向用户释放或吸收热量（注：该过程包括采暖系统和制冷系统能量交换过程）。

当水流经热交换系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算并显示该系统所释放或吸收的热量。

其基本公式为：=式中：---释放放或吸收的热量，J或W*h;---流经热量表的水的质量流量，Kg/h;---流经热量表的水的体积流量，m3/h;ρ---流经热量表的水的密度，Kg/h；---在热交换系统的入口和出口温度下，水的焓值差，J/Kg；τ---时间，h●结构特征热量表由以下三部分组成（图1）：图1●计算器（积分仪）：用于接收流量传感器和配对温度传感器的信号，并进行计算，累积，存储和显示热交换系统中的热量。

●流量传感器（流量计）：热能表最重要的部件，其性能直接体现热能表整体的性能、质量和档次。

其功能主要是在热交换回路中用于产生载热液体的流动信号，该信号是体积或质量的函数，也可以是体积流量或质量流量的函数。

●温度传感器（配对铂电阻）：在热交换回路中用于同时测量载热液体在入口和出口的温度信号。

流量计的结构与工作原理RC型超声波式热能表也是由流量计，温度传感器，计算器三部分组成，其不同之处在于流量计的测量方式是通过测量超声波在液体中的传播速度来实现流量测量的。

其原理是：的那个超声波在流体中传播时，声波传送速度信息将加载上流体的速度信息（见图2），因为这两种信号的叠加，就使声波在顺流和逆流时的传播速度不相等，因此通过测量这两种不同的速度信息，经过计算可得出流体的流速，然后再换算成流量，从而实现了流量的测量。

一、超声波热量表原理：1、基本原理：热量表是将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上，流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用计算公式算出热交换系统获得的热量。

热水所提供的热量与热水的进回水温差及热水流量成正比例关系。

热水流量采用声波时差法原理进行测量，进回水温度则通过铂电阻温度计测量。

热能表积算仪将热水流量和进回水温度进行数据运算处理，最后得出所消耗掉的热量，单位为 kWh 、 MWh、MJ 或 GJ。

2、计算方法：a、焓差法（依据供回水温度、流量对水流时间进行积分来计算）Q =Q：系统释放或吸收的热量；：水的质量流量：水的体积流量：供水和回水温度的水的焓值差b、热系数法（根据供回水温差、水的累积流量）Q =K=V :水的体积：供水和回水的温差k ：热系数（具体密度及焓的取值参见GB/T 32224-2015附录A）二、超声波热量表的选用1、机械部分a、热量表外形尺寸选用：热量表公称口径；公称压力；热量表全长、热量表计算器长度、高度、计算器高度、表接螺纹、流量计表体材质等。

保证热量表可以正确安装在设备无干涉、且后期检修方便。

b、热量表技术数据选用：包含热量表的最小流量、最大流量、过载流量、热量表温度范围、公称流量下的压力损失、最大温差、最小温差、测算精度、热量表防护等级等。

2、电气及软件部分热量表供电方式：一般为24V和230V（具体参见说明书）。

温度传感器类型、传感器导线长度（严禁自行加长、截短或更换导线）、热量表的通讯方式及通讯接口、流量计计量周期、用户M-Bus抄表系统、流量计数据存储量。

三、换热机组超声波热量表的应用1、超声波流量计的应用a、确保安装位置的管段不会产生气泡，否则会影响测量精度，表头可倾斜45°安装。

b、热量表安装位置应方便后期拆解维护，热量表上游应安装过滤器。

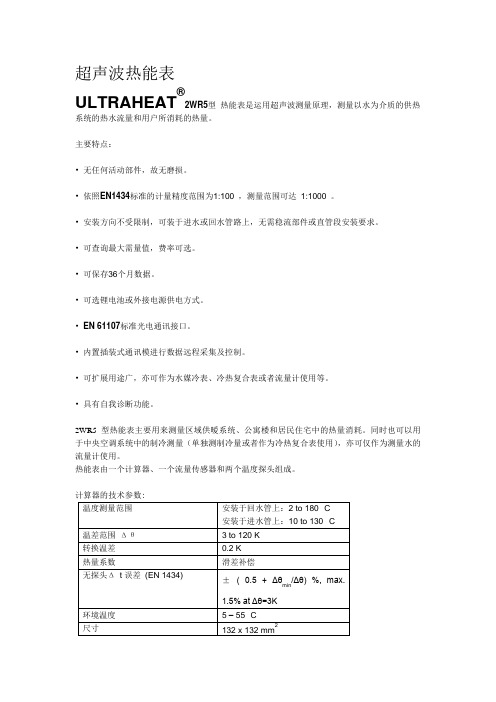

超声波热能表ULTRAHEAT®2WR5型热能表是运用超声波测量原理，测量以水为介质的供热系统的热水流量和用户所消耗的热量。

主要特点：•无任何活动部件，故无磨损。

•依照EN1434标准的计量精度范围为1:100 ，测量范围可达1:1000 。

•安装方向不受限制，可装于进水或回水管路上，无需稳流部件或直管段安装要求。

•可查询最大需量值，费率可选。

•可保存36个月数据。

•可选锂电池或外接电源供电方式。

•EN 61107标准光电通讯接口。

•内置插装式通讯模进行数据远程采集及控制。

•可扩展用途广，亦可作为水媒冷表、冷热复合表或者流量计使用等。

•具有自我诊断功能。

2WR5 型热能表主要用来测量区域供暧系统、公寓楼和居民住宅中的热量消耗。

同时也可以用于中央空调系统中的制冷测量（单独测制冷量或者作为冷热复合表使用），亦可仅作为测量水的流量计使用。

热能表由一个计算器、一个流量传感器和两个温度探头组成。

计算器的技术参数:流量传感器的技术参数小口径热能表：标称流量qp0.6 1.0 1.5 2.5 m3/h测量精度范围1:100 1:100 1:100 1:100最大流量qs1.22.03.0 5.0 m3/h最小流量qi6 10 15 25 l/h启动流量***2.4 4.0 6.0 10 l/hqp时的压损(110/190mm)Δp 140/176 60/76 130/162 205/140 mbarΔp = 1bar时的流量(110/190mm)KV 1.6/2.6 4.1/2.7 4.2/4.2 6.7 m3/h安装长度110/190 110/190 110/190 190 mm重量螺纹接口1/1.5 1/1.5 1/1.5 1.5 kg法兰接口 3 3 3 3安装位置水平、垂直均可（进、回水管可选）额定工作温度范围10 -130 °C最高工作温度范围tmax150 °C （持续2000 小时）公称压力PN 1.6 MPa (PN 16) 2.5 MPa (PN 25)精度等级EN 1434 (class 2) 2 + 0.02 qp/q %max. 5% at qi。

工业级超声波热计量表安全操作及保养规程1. 引言工业级超声波热计量表（以下简称热表）是用于工业领域对热能进行计量和监控的仪表。

为了保证热表的正常运行和延长其使用寿命，采取正确的操作方法和定期进行保养是非常重要的。

本文档将详细介绍热表的安全操作及保养规程。

2. 安全操作规程2.1 安装位置选择在安装热表时，应选择远离电磁干扰和化学腐蚀的位置，避免阳光直射和强电磁场的影响。

同时，热表应安装在通风良好的地方，确保正常散热。

2.2 电源接入及线缆布线在接入热表的电源时，务必确保电源电压与热表额定电压相匹配。

使用标准的电源插座和线缆进行接入，并确保线缆布线整齐、不损坏，避免火灾和电击等安全风险。

2.3 启动与停用在启动热表之前，先检查热表各部件的连接是否牢固，是否有异常情况。

启动后，应仔细观察热表是否正常运行，并进行必要的校准操作。

停用热表时，先将电源关闭，然后再进行其他操作。

2.4 避免过载使用热表有一定的额定负荷，不得超过其额定负荷使用。

过载使用可能导致热表损坏，影响测量精度和使用寿命。

如有需要，应考虑使用多个热表进行分流计量。

2.5 防雷防护工业环境中存在雷击的风险，为了保护热表免受雷击的影响，应在热表接入电源线路上进行适当的防雷措施，例如安装避雷器、接地线等。

2.6 定期维护与检修定期维护和检修是保证热表正常运行的重要环节。

根据热表的具体型号和使用情况，制定相应的维护计划，并进行必要的维护工作，包括清洁、校准、更换零部件等。

3. 保养规程3.1 清洁保养定期对热表进行清洁是保证其正常运行的关键。

清洁时，应先断开电源，使用柔软的布料或刷子轻轻擦拭热表各部件的表面，注意避免碰撞和划伤。

3.2 校准与检测为了保证热表测量结果的准确性，定期进行校准和检测是必要的。

根据热表的使用要求，合理制定校准计划，并选择专业的检测机构进行定期检测和校准操作。

3.3 零部件更换随着热表的使用时间的增长，某些零部件可能出现磨损或老化现象。

rc型超声波式热量表的调节
RC型超声波式热量表是一种常见的热量计量仪表，它通过超声
波技术来测量流体的流速和温度，进而计算出流体的热量。

调节这
种热量表通常涉及到以下几个方面：
1. 流速和温度校准，首先，需要对热量表进行流速和温度的校准，以确保测量的准确性。

这通常需要使用专门的校准设备和方法，按照厂家提供的操作手册进行校准调节。

2. 参数设置，RC型超声波式热量表通常具有多个参数可以设置，包括流速范围、温度范围、管道直径等。

根据实际使用情况，
需要对这些参数进行调节，以适应不同的流体和管道条件。

3. 数据处理，热量表通常会输出各种数据，如流速、温度、热
量等。

在使用过程中，可能需要对这些数据进行处理和调节，以满
足实际需求。

这可能涉及到数据格式、单位转换、数据传输等方面
的调节。

4. 系统集成，在一些应用中，RC型超声波式热量表需要与其
他系统进行集成，如监控系统、数据采集系统等。

在这种情况下，
可能需要对热量表的接口、协议等进行调节，以确保与其他系统的兼容性和稳定性。

总的来说，调节RC型超声波式热量表需要根据具体的使用情况和厂家提供的操作手册进行操作。

在调节过程中，需要注意保持仪表的稳定性和准确性，以确保其能够正常工作并提供准确的热量计量数据。

分体式超声波热计量表
摘要：
一、分体式超声波热计量表的简介
二、分体式超声波热计量表的工作原理
三、分体式超声波热计量表的优势和应用
四、分体式超声波热计量表的选购和维护
正文：
分体式超声波热计量表是一种新型的热能计量仪表，采用超声波技术进行热量的测量，具有高精度、高稳定性、抗干扰能力强等优点，广泛应用于工业、商业和民用建筑等领域。

分体式超声波热计量表的工作原理主要是通过超声波在热介质中的传播速度来测量温度，从而计算出热能的消耗。

其具体工作过程分为以下几个步骤：
1.发射超声波：超声波发生器产生超声波信号，通过发射换能器将信号转换成机械能，以超声波的形式发射到热介质中。

2.接收超声波：超声波在热介质中传播，经过一定的距离后被接收换能器接收，接收换能器将接收到的超声波信号转换成电信号。

3.信号处理：电信号经过放大、滤波等处理后，输入到超声波热计量表的信号处理器进行计算和分析。

4.温度计算：信号处理器根据接收到的超声波信号计算出热介质的温度，从而得到热量的消耗。

分体式超声波热计量表具有以下优势：
1.高精度：采用超声波技术测量热量，不受热介质性质和状态的影响，测量精度高。

2.高稳定性：不受电磁干扰和环境温度变化的影响，具有较好的稳定性。

3.抗干扰能力强：能够适应各种复杂环境，具有较强的抗干扰能力。

4.安装简便：分体式设计，安装方便，无需停工停产。

分体式超声波热计量表广泛应用于工业、商业和民用建筑等领域，例如：热力公司、化工厂、钢铁厂、宾馆、商场、医院等。

在选购分体式超声波热计量表时，应根据实际需求选择合适的型号和规格，注意产品的质量、性能、售后服务等因素。

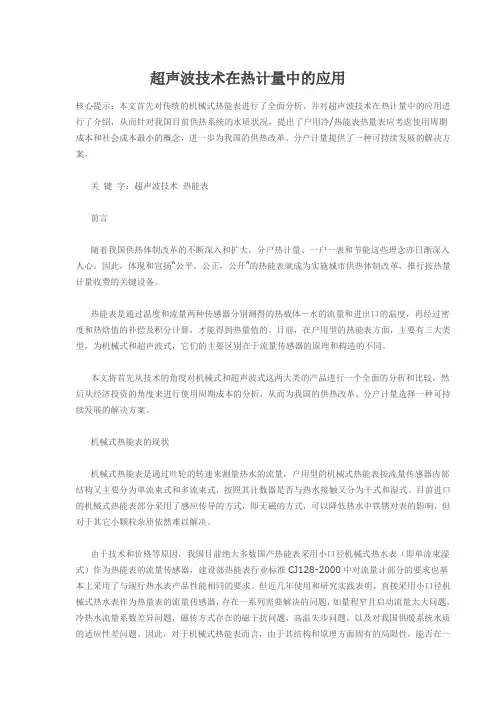

超声波技术在热计量中的应用核心提示：本文首先对传统的机械式热能表进行了全面分析，并对超声波技术在热计量中的应用进行了介绍，从而针对我国目前供热系统的水质状况，提出了户用冷/热能表热量表应考虑使用周期成本和社会成本最小的概念，进一步为我国的供热改革、分户计量提供了一种可持续发展的解决方案。

关键字：超声波技术热能表前言随着我国供热体制改革的不断深入和扩大，分户热计量、一户一表和节能这些理念亦日渐深入人心。

因此，体现和宣扬“公平，公正，公开”的热能表就成为实施城市供热体制改革，推行按热量计量收费的关键设备。

热能表是通过温度和流量两种传感器分别测得的热载体－水的流量和进出口的温度，再经过密度和热焓值的补偿及积分计算，才能得到热量值的。

目前，在户用型的热能表方面，主要有三大类型，为机械式和超声波式，它们的主要区别在于流量传感器的原理和构造的不同。

本文将首先从技术的角度对机械式和超声波式这两大类的产品进行一个全面的分析和比较，然后从经济投资的角度来进行使用周期成本的分析，从而为我国的供热改革、分户计量选择一种可持续发展的解决方案。

机械式热能表的现状机械式热能表是通过叶轮的转速来测量热水的流量，户用型的机械式热能表按流量传感器内部结构又主要分为单流束式和多流束式，按照其计数器是否与热水接触又分为干式和湿式。

目前进口的机械式热能表部分采用了感应传导的方式，即无磁的方式，可以降低热水中铁锈对表的影响，但对于其它小颗粒杂质依然难以解决。

由于技术和价格等原因，我国目前绝大多数国产热能表采用小口径机械式热水表（即单流束湿式）作为热能表的流量传感器，建设部热能表行业标准CJ128-2000中对流量计部分的要求也基本上采用了与现行热水表产品性能相同的要求。

但近几年使用和研究实践表明，直接采用小口径机械式热水表作为热量表的流量传感器，存在一系列需要解决的问题，如量程窄且启动流量太大问题，冷热水流量系数差异问题，磁传方式存在的磁干扰问题，高温失步问题，以及对我国供暖系统水质的适应性差问题。

超声波热力流量表超声波热力流量表是一种利用超声波技术测量流体流量的仪器。

它通过发送和接收超声波信号，根据声波在流体中传播的时间差来计算流体的速度和流量。

超声波热力流量表具有高精度、高稳定性、非接触式测量等优点，广泛应用于工业、商业和居民生活中的水、气、油等流体的流量测量。

一、超声波热力流量表的工作原理超声波热力流量表的工作原理是利用超声波在流体中传播的特性，通过测量超声波在流体中的传播时间差来计算流体的速度和流量。

具体来说，超声波热力流量表主要由发射器、接收器、微处理器和显示器等部分组成。

1. 发射器：发射器产生高频电信号，驱动压电晶体振动，将电能转换为机械能，产生超声波信号。

2. 接收器：接收器接收到经过流体传播回来的超声波信号，将其转换为电信号。

3. 微处理器：微处理器对接收到的电信号进行处理，计算出超声波在流体中的传播时间差。

4. 显示器：显示器将微处理器处理后的数据以流量的形式显示出来。

二、超声波热力流量表的特点1. 高精度：超声波热力流量表的测量精度可以达到±1%，甚至更高。

这是因为超声波在流体中的传播速度与流体的温度、压力、粘度等因素无关，因此测量结果具有较高的稳定性和重复性。

2. 高稳定性：超声波热力流量表不受流体中杂质、气泡等因素的影响，因此在测量过程中具有较高的稳定性。

3. 非接触式测量：超声波热力流量表采用非接触式测量方式，不会对流体产生压力损失，也不会受到流体腐蚀的影响。

4. 适应性强：超声波热力流量表可以适应各种类型的流体，包括水、气、油等，且不受流体温度、压力、粘度等参数的影响。

5. 安装维护方便：超声波热力流量表的安装和维护相对简单，不需要切割管道或停泵，也不需要定期清洗和更换传感器。

三、超声波热力流量表的应用领域超声波热力流量表广泛应用于工业、商业和居民生活中的水、气、油等流体的流量测量。

以下是一些具体的应用领域：1. 工业生产过程中的流体计量：超声波热力流量表可以用于石油化工、电力、冶金、造纸等行业的生产过程中，对水、气、油等流体进行精确计量。
