一、Creat task 建立任务Creat New Feature 新建要素（这个不用说了吧）如图1二、Modify tasks 修改任务1、Reshape Feature 更新要素（如图2）对多边形进行外部削除。

2、Cut Poly Featrue 剪切多边形要素即对多边形要素进行内部分割，①用箭头工作选中多边形；②铅笔工具为可用，选择之；③在多边形内部进行分割。

注意：分割操作只在选中多边形的蓝色框区域内有效，其它部分无效。

（如图3）3、Mirror Features 镜像要素（这也不用说了吧，看到图4就明白了）4、Extend/Trim Features 延伸/修剪要素主要对线要素进行操作延伸：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线外确定延长所至位置（如图5）。

修剪：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线内侧拉出一条剪切线。

注：如果按从左至右的顺序拉动剪切线，则保留原线的上部分；如果按从右至左的顺序拉动剪切线，则保留原线的下部分。

（如图6）5、Modify Feature 修改要素。

注：如用铅笔工具时，则是从要素最后一个锚点开始继续画线或修改多边形形状（如图7）。

6、Calibrate Route Feature 校准路线（通道）要素这条俺也没明白，大家一起研究研究呀7、Modify Portion of a line 修改线的一部分这条俺也没明白，大家一起研究研究呀三、Topology Tasks 拓扑任务1、Modify Edge 修改边这条俺也没明白，大家一起研究研究呀2、Reshape Edge 改造边晕，这个也没看明白…..3、Aruto-complete polygon 自动完成多边形(我的理解是：外接多边形)创建一个和已有多边形共享边界的新多边形时就可以用这个工具。

不过要先选中已有的多边形。

如图8，操作一下大家就会明白的。

四、Other tasks 其它任务1、Select Feature using a line 用线选择要素（如图8）2、Select Feature using a Area 用面选择要素与前一个差不多，不必多说3、Create 2-piont Line Feature 建立两点线要素绘制多条不连续的2点直线，不必多说。

1.关于矢量数据切割矢量数据（以同投影同坐标系面切面为主：如用房山区的面状图切割二调小班数据房山整个区）抬头一行找Selection——Selection by Location——第一个下拉菜单选Select featrues from 下面会列出要切的图层勾好想切的图层（整个二调小班数据）——第二个下拉菜单选intersect （切的意思）——第三个下拉菜单选要去切的一个图层（房山区面状图）——Aplly之类的选择存放路径就不详述了~2.关于面状矢量数据按属性单独提取（以北京市面状矢量图单独提取出房山区和门头沟区两块，其余cut掉为例）点击Full Extent旁边的Select Features按钮——在多边形上点击（前提是多边形已按照预先设定属性显示，可以区分）——右击该图层找data——Export Data——打完收工~特别感谢：猛将兄高高3.关于专题图图例的问题先臭美下，关于如何出一幅pp的图，我研究它断断续续已经有3个多月了，其中挨过不少骂，算是自己摸索出了些条条框框，今天把最新的摸索心得写出来，以后想起什么陆续添加今天主要说的问题是：图例中的小图标不听话，不能按照你预先想的那样，可以把它们排成几行几列（以套模板改图例为例）解决方法：选中图例——右击——properties——Items——《（先清掉所有）——》（再重新加载一次，上新的图标）——进行适当的级别上下调整（比如说什么市界在最上面，下来是区县边界，再下来是区县政府之类的东东，总之把级别顺序调整好）——调整完了以后按应用，你会发现如果原来图例是一列显示，现在还是一列显示，没错，接下来就是葵花宝典的正文部分了——如何把它按照你的想法分3列或是4列排列整齐：注意这里有一个小框叫place in new column，注意这个有玄机！！！当你在Legend items里选中一个图标项，比如说“河流”如果这里选上place in new column，再点应用，这时候，你会发现：噢，买嘎达！河流的小图例在整个图例框里另起一行显示了！！！当然这种情况下只会更难看，所以接下来再做手脚，我要继续把第三排的道路图标给它端端的接在河流的小图标后面显示，怎么接——首先再在Legend items里面，选中“道路”，注意这时候place in new column不要选，在这之下，有一个东东叫columns，里面默认的是1，你要做的只是把里面的1改成0，点击应用看看吧~噢，买嘎达！！！原来在第三行的道路小图例眨眼间排在了河流的小图例后面ok~今天算是把一个以前老是解决不了的问题搞定了~记录下来，分享心得~特别感谢：一不小心搞定的我~4.面状图层切割现状图层（矢量：以房山区面状图切割整个北京市交通系统图获得房山区交通系统图为例）Arctoolbox—Analysis Tools——Overlay——IntersectInput Features里输入两个图层一个图层时房山区面状图，另一个是北京市整体交通图，需要注意一点的是，要把面状图放在线状图上面，存储路径设好，ok即可~特别感谢：大刚~5.关于图的大小比例问题这个问题一直想总结来着，好吧~那就今天来总结，把我所做过的图的经验写下来，省去以后再作图时，再不停地调试的麻烦，完全是个人经验，仅供参考A1的纸张：用于出图的面积大概在84cm*59cm的一个范围，专题图的标题，一般以华文新魏加粗70号字为好指北针以高6.5cm，宽1.7cm就差不多了，是空间而定，若小可适当调大点图例2字，26号华文仿宋加粗就可以了制图人一行26号华文仿宋不加粗效果就很好了现在来说重点的：关于图上的区县政府、居民点、道路系统、河流之类的大小设置区县政府那个圈圈套圈圈的图标，20号就可以了；区县政府的标注显示以华文仿宋20号加粗为好，再大点也可以到24号，鉴于个人对华文仿宋有癖好，这个完全可以改成宋体（颜色一般以黑色为佳，若为突出行政级别，则可换为大红）居民点大圈套小点，18号就足够了；标注显示华文仿宋15号黑粗道路系统一般来说，会调整成为外边有平行双黑线，内色为其他颜色，这样会比较好看宽度调整，外黑宽度3.5，内色宽度2.0，具鄙人经验，这样就貌似很漂亮了，至于具体颜色，常用的颜色坐标如下（2.2）、（4.3）、（第一列倒数第五个，好像是黄色？）当然色彩也可以参考手头的地图，毕竟那是砖家们做的，偶只是个菜鸟关于铁路、城铁、地铁的调节：（貌似以下调出来会比较好看一点）这三种都是一段其他色彩，一段白色，这样相间而表现在地图上的，首先说下白色的宽度1.8即可，黑色的经验宽度是2.7，其次要记住的是黑白相间的那个拉到哪个位置为好——控制条直接拉到21后面放着，把有色填充放在11后面，一路ok下去，嗯~效果不错~在介绍下三种铁的搭配颜色，铁路颜色坐标（1.8）或（1.7）就可以了，弄得跟李逵一样黑，也没啥意思城铁的颜色坐标（5.5）这种黄色看起来还算舒服最后是地铁的颜色坐标（6.6）带灰的草绿色河流，如果不做重点突出，河流在图上的宽度调1.5即可最后说一下，区县边界或是市界的调节：这个调整的至少我自己觉得还完美，没能达到地图上的那种效果，但做一般的规划示意图，应该足够了。

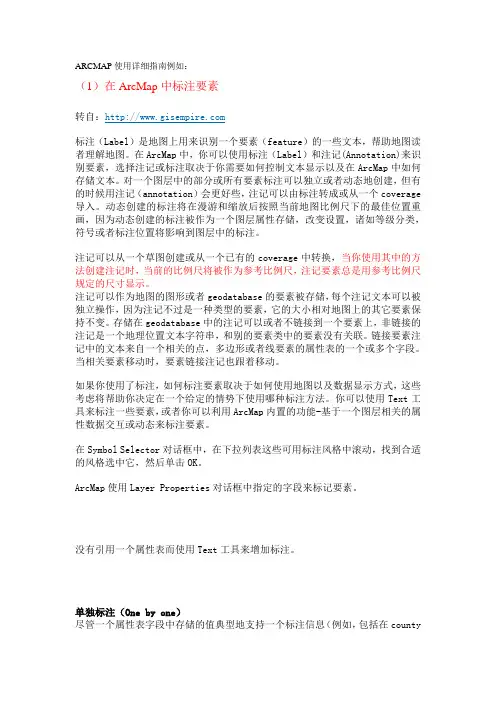

ARCMAP使用详细指南例如：（1）在ArcMap中标注要素转自：标注（Label）是地图上用来识别一个要素（feature）的一些文本，帮助地图读者理解地图。

在ArcMap中，你可以使用标注（Label）和注记(Annotation)来识别要素，选择注记或标注取决于你需要如何控制文本显示以及在ArcMap中如何存储文本。

对一个图层中的部分或所有要素标注可以独立或者动态地创建，但有的时候用注记（annotation）会更好些，注记可以由标注转成或从一个coverage 导入。

动态创建的标注将在漫游和缩放后按照当前地图比例尺下的最佳位置重画，因为动态创建的标注被作为一个图层属性存储，改变设置，诸如等级分类，符号或者标注位置将影响到图层中的标注。

注记可以从一个草图创建或从一个已有的coverage中转换，当你使用其中的方法创建注记时，当前的比例尺将被作为参考比例尺，注记要素总是用参考比例尺规定的尺寸显示。

注记可以作为地图的图形或者geodatabase的要素被存储，每个注记文本可以被独立操作，因为注记不过是一种类型的要素，它的大小相对地图上的其它要素保持不变。

存储在geodatabase中的注记可以或者不链接到一个要素上，非链接的注记是一个地理位置文本字符串，和别的要素类中的要素没有关联。

链接要素注记中的文本来自一个相关的点，多边形或者线要素的属性表的一个或多个字段。

当相关要素移动时，要素链接注记也跟着移动。

如果你使用了标注，如何标注要素取决于如何使用地图以及数据显示方式，这些考虑将帮助你决定在一个给定的情势下使用哪种标注方法。

你可以使用Text工具来标注一些要素，或者你可以利用ArcMap内置的功能-基于一个图层相关的属性数据交互或动态来标注要素。

在Symbol Selector对话框中，在下拉列表这些可用标注风格中滚动，找到合适的风格选中它，然后单击OK。

ArcMap使用Layer Properties对话框中指定的字段来标记要素。

A r c M a p常用操作(总18页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除ArcMap 常用操作一、利用矢量图层用点、线、面符号制图1、运行程序2、加入图层文件3、修改显示符号线状、面状符号修改操流程与点状符号类似，线状符号需选择线型、粗细、颜色等；面状符号需选择填充颜色、边框颜色、边框符号、边框粗细等。

可增加新值；可单击选择单个符号、同时按住shift 或ctrl键单击可选择多个符号；在有符号被选中情况下可删除选中符号；有多个符号被选中情况下可组合、整批修改等4、填加和修改注记选择设置不同注记时的主要操作5、符号、注记式样要求有统一制图规范的要按规范做，可参照已出版的常见地图样式修改符号；无统一规范的需自己设计符号，要考虑到颜色美观且搭配合理、颜色使用要符合日常习惯，如蓝色表示水体、低温等；符号大小、线划粗细要适中且能看清楚；字体、字号、颜色等要与符号相适应。

6、不同行政区颜色设置为了使图上的不同行政区视觉效果更好，需要为不同行政区设置不同颜色。

颜色不宜过多，以4-5种为宜。

最佳处理方法是在行政区面状图层的属性表中增加一个颜色字段（数值型、长度1位），用该字段作为惟一值修改图例，保留0值，并增加1-4（或5）等后面可能要赋的值。

选择不相邻的区域，颜色字段赋相同值，且要保证相邻行政区颜色字段有不同值。

所有行政区颜色字段赋值完成后，即可删除图例中的0值。

7、重复注记问题的解决办法按省界面图层的NAME字段填加注记时，会出现一个行政区存在2个及以上部分时，各部分重复注记的问题，尤其存在岛屿的省市非常明星。

最佳解决方法是增加一个名称字段（例如NAME1），选择各行政区的主体部分（面积最大的一个），NAME1=NAME，其他非主体部分为空白，之后用NAME1对地图作注记。

二、利用统计数据制作统计地图1、运行程序和加载图层与前述操作相同。
