西南石油大学油层物理考研《油层物理CAI课件》练习检测题目9年第号1。
2.3.4.5.6.7.储层流体的物理性质天然气有哪些分类？它是如何分类的？代表天然气成分的一般方法是什么？压缩因子z的物理意义是什么？如何确定多组分物质的表观临界压力和表观临界温度？天然气的体积系数是多少？天然气的可压缩性是多少？什么是泡点和露点？地层油的饱和压力是多少？如何定义地层油的溶解油气比？试分析它与天然气在原油中溶解度的区别和联系。
8。
一个带刻度的活塞气缸配有45000cm3(在10325帕，00摄氏度时)。
当温度和压力从03变化到地层条件(17.8兆帕，71C)时，测量体积为265厘米。
气体压缩系数是多少？9.当天然气的相对密度为0.743，局部地层压力为13.6兆帕，地层温度为93.30℃时，计算天然气的压缩系数。
10。
天然气成分分析结果见表1-4。
地层压力为8.3兆帕，地层温度为320℃表1-4由CH4 C2H6 C3H8 IC4H10Mol组成，分为0.902 0.045 0.031 0.021 (1)，并得到天然气的压缩系数。
(2)计算天然气的体积系数；(3)尝试将地下10000m3天然气所占的体积转换；11。
画出油层的烃相状态，在图上标出纯油层、饱和油层、凝析气藏和气藏的位置，注意压力和温度的范围12。
什么是一次脱气和多次脱气？一次脱气和多次脱气的区别和联系是什么？13.第一油层温度为750℃，饱和压力Pb=18MPa，饱和压力下溶解汽油比Rob=120 m3/m3当压力降至15兆帕时，气体已经分离，气体的相对密度为0.7，r为115。
m3/m3，Pb=1.25，两相的体积系数是多少？40.地层水的分析结果如下。
试着计算它的水类型。
1-10钠+镁+钙+氯-硫酸-HCO 3-4952 838 620 10402 961 187 14。
定性绘制天然气的体积系数Bg、压缩系数Cg和粘度系数Pg如下图所示，以及温度的变化规律15。

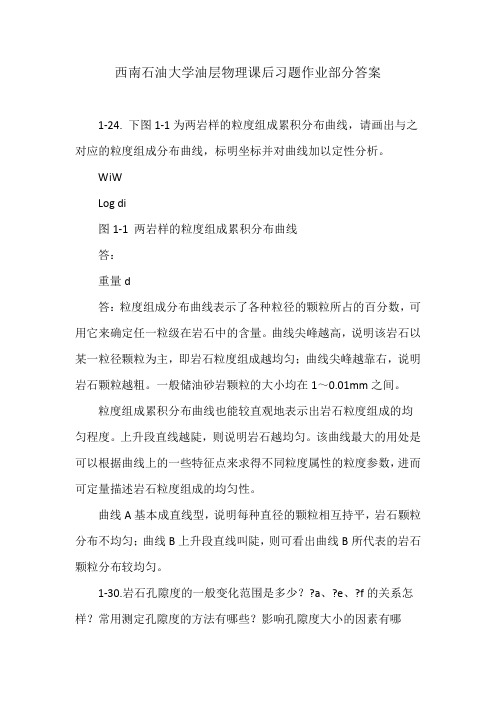

西南石油大学油层物理课后习题作业部分答案1-24. 下图1-1为两岩样的粒度组成累积分布曲线，请画出与之对应的粒度组成分布曲线，标明坐标并对曲线加以定性分析。
WiWLog di图1-1 两岩样的粒度组成累积分布曲线答：重量d答：粒度组成分布曲线表示了各种粒径的颗粒所占的百分数，可用它来确定任一粒级在岩石中的含量。
曲线尖峰越高，说明该岩石以某一粒径颗粒为主，即岩石粒度组成越均匀；曲线尖峰越靠右，说明岩石颗粒越粗。
一般储油砂岩颗粒的大小均在1～0.01mm之间。
粒度组成累积分布曲线也能较直观地表示出岩石粒度组成的均匀程度。
上升段直线越陡，则说明岩石越均匀。
该曲线最大的用处是可以根据曲线上的一些特征点来求得不同粒度属性的粒度参数，进而可定量描述岩石粒度组成的均匀性。
曲线A基本成直线型，说明每种直径的颗粒相互持平，岩石颗粒分布不均匀；曲线B上升段直线叫陡，则可看出曲线B所代表的岩石颗粒分布较均匀。
1-30.岩石孔隙度的一般变化范围是多少？?a、?e、?f的关系怎样？常用测定孔隙度的方法有哪些？影响孔隙度大小的因素有哪些？答：1）根据我国各油气田的统计资料，实际储油气层储集岩的孔隙度范围大致为：致密砂岩孔隙度自＜1%～10%；致密碳酸盐岩孔隙度自＜1%～5%；中等砂岩孔隙度自10%～20%；中等碳酸盐岩孔隙度自5%～10%；好的砂岩孔隙度自20%～35%；好的碳酸盐岩孔隙度自10%～20%。
2）由绝对孔隙度?a、有效孔隙度?e及流动孔隙度?ff的定义可知：它们之间的关系应该是?a>?e>?ff。
3）岩石孔隙度的测定方法有实验室内直接测定法和以各种测井方法为基础的间接测定法两类。
间接测定法影响因素多，误差较大。
实验室内通过常规岩心分析法可以较精确地测定岩心的孔隙度。
4）对于一般的碎屑岩(如砂岩)，由于它是由母岩经破碎、搬运、胶结和压实而成，因此碎屑颗粒的矿物成分、排列方式、分选程度、胶结物类型和数量以及成岩后的压实作用（即埋深）就成为影响这类岩石孔隙度的主要因素。
现代CAE技术大作业1 3D实体结构有限元力学分析轴承套受压力10MPa，底板底面固定不动。
材料1: E=2.0e5MPa，ν=0.3，σs=325MPa；材料2: E=2.5e5MPa,ν=0.28，σs =650MPa ；材料3: E=1.8e5MPa，ν=0.25，σs =250MPa 。
要求：图1.1 轴承套尺寸图（1）交结果图(实体模型和网格模型显示材料性质)；（2）提交Von Mises应力计算云图结果及其最大变形结果云图；（3）分析三种材料的安全系数和可能的危险位置。
（4）模型网格节点数、单元数分别是多少？1.1 APDL代码fini/clear/filename,LQ_201421000189 /prep7!建立实体模型RECTNG,0,200,0,100 VEXT,1, , ,0,0,25,,,,CYL4,25,25,12.5,,,,25 VGEN,2,2,,,150,,,,0vsbv,1,2vsbv,4,3KWPAVE,7,8wprot,0,90,0RECTNG,-50,50,0,50cyl4,0,50,45asba,7,8csys,4VEXT,11, , ,0,0,75,,,, kwpave,26RECTNG,0,50,0,50 LFILLT,56,55,25,al,58,60,59asba,20,21cyl4,25,25,12.5asba,22,20csys,4VEXT,21, , ,0,0,15,,,, kwpave,7,8csys,4VSYMM,x,3, , , ,0,0!*kwpave,48VSBW,1VSBW,2wprot,0,,90VSBW,5VSBW,6kwpave,30 VSBW,5VSBW,8wprot,0,,90VSBW,6vglue,all!*et,1,solid185!*!设置不同材料的杨氏模量与泊松比mp,ex,1,2.0e5mp,prxy,1,0.3mp,ex,2,2.5e5mp,prxy,2,0.28mp,ex,3,1.8e5mp,prxy,3,0.25VSEL, , , ,20VATT,3,,1,0VSEL, , , ,21VATT,3,,1,0VSEL, , , ,1VATT,2,,1,0VSEL, , , ,17VATT,2,,1,0VSEL, , , ,6VATT,1,,1,0VSEL, , , ,19VATT,1,,1,0VSEL, , , ,13VATT,1,,1,0VSEL, , , ,14VATT,1,,1,0VSEL, , , ,15VATT,1,,1,0VSEL, , , ,16VATT,1,,1,0VSEL, , , ,18VATT,1,,1,0ALLSEL,ALL/REPLOT!设置各条线的网格数并划分网格LESIZE,38, , ,5, , , , ,1 LESIZE,45, , ,5, , , , ,1 LESIZE,37, , ,25, , , , ,1 LESIZE,46, , ,50, , , , ,1 LESIZE,35, , ,50, , , , ,1 LESIZE,44, , ,25, , , , ,1 LESIZE,43, , ,30, , , , ,1 LESIZE,127, , ,30, , , , ,1 LESIZE,178, , ,10, , , , ,1 vsweep,1vsweep,17!设置各条线的网格数并划分网格LESIZE,113, , ,20, , , , ,1 LESIZE,120, , ,15, , , , ,1 LESIZE,184, , ,10, , , , ,1 LESIZE,65, , ,20, , , , ,1 LESIZE,186, , ,10, , , , ,1 LESIZE,74, , ,10, , , , ,1 LESIZE,68, , ,20, , , , ,1 LESIZE,69, , ,15, , , , ,1 LESIZE,70, , ,20, , , , ,1 LESIZE,71, , ,25, , , , ,1 LESIZE,175, , ,20, , , , ,1 LESIZE,187, , ,10, , , , ,1 LESIZE,92, , ,25, , , , ,1 LESIZE,91, , ,10, , , , ,1 LESIZE,107, , ,10, , , , ,1 LESIZE,95, , ,15, , , , ,1 LESIZE,96, , ,20, , , , ,1 LESIZE,97, , ,15, , , , ,1 LESIZE,98, , ,20, , , , ,1 vsweep,20vsweep,21!设置各条线的网格数并划分网格LESIZE,152, , ,25, , , , ,1 LESIZE,5, , ,50, , , , ,1 LESIZE,144, , ,50, , , , ,1 LESIZE,119, , ,25, , , , ,1 LESIZE,111, , ,10, , , , ,1 LESIZE,48, , ,20, , , , ,1 LESIZE,170, , ,40, , , , ,1 LESIZE,173, , ,10, , , , ,1 LESIZE,174, , ,10, , , , ,1 LESIZE,81, , ,25, , , , ,1 LESIZE,99, , ,10, , , , ,1 LESIZE,183, , ,40, , , , ,1 LESIZE,2, , ,30, , , , ,1 LESIZE,4, , ,25, , , , ,1 LESIZE,6, , ,50, , , , ,1 LESIZE,18, , ,20, , , , ,1 LESIZE,19, , ,25, , , , ,1 LESIZE,20, , ,20, , , , ,1 LESIZE,17, , ,25, , , , ,1 LESIZE,27, , ,20, , , , ,1 LESIZE,28, , ,25, , , , ,1 LESIZE,29, , ,20, , , , ,1 LESIZE,30, , ,20, , , , ,1 LESIZE,147, , ,25, , , , ,1 LESIZE,169, , ,10, , , , ,1 LESIZE,150, , ,10, , , , ,1 LESIZE,21, , ,20, , , , ,1 LESIZE,31, , ,10, , , , ,1 vsweep,6vsweep,19vsweep,13vsweep,14vsweep,15vsweep,16vsweep,18VPLOTFINISH!求解/solda,74,allda,43,allda,12,allda,79,allda,18,allda,71,all da,65,allSFA,51,1,PRES,10 SFA,58,1,PRES,10 SFA,59,1,PRES,10SFA,6,1,PRES,10 !** solve fini1.2 建模分析结果图（1）实体模型图1.2有限元实体模型（2）有限元实体和网格模型图1.3有限元六面体网格模型（3）Von Mises 应力云图和变形云图图1.4 Von Mises应力计算结果云图图1.5变形计算结果云图（4）分析三种材料的安全系数和可能的危险位置为了分析三种材料的危险位置，现分别取出三种材料的Von Mises应力云图，如下图1.6 底坐Von Mises应力云图图1.7轴套Von Mises应力云图图1.8 挡板Von Mises应力云图1.3 结果分析（1）分析三种材料的安全系数和可能的危险位置由上图（图1.6-1.8）应力分析结果可以看出，各部件的受力情况各不相同，底板、轴承套、挡板的最大等效应力分别为73.18MPa、225.82MPa和164.50MPa，由于各部件的屈服强度各不相同，分别为325MPa、650MPa和250MPa，计算得到各部件的安全系数，如表1所示：表1-1三种材料应力分析表由图可以看出，该结构的最大受力位置在轴承套与挡板接触的位置，由于挡板的屈服强度更低，安全系数也就更低（见表1），因此，推测该结构可能的危险位置在挡板前表面与轴承套接触的位置，如图1.8所示。

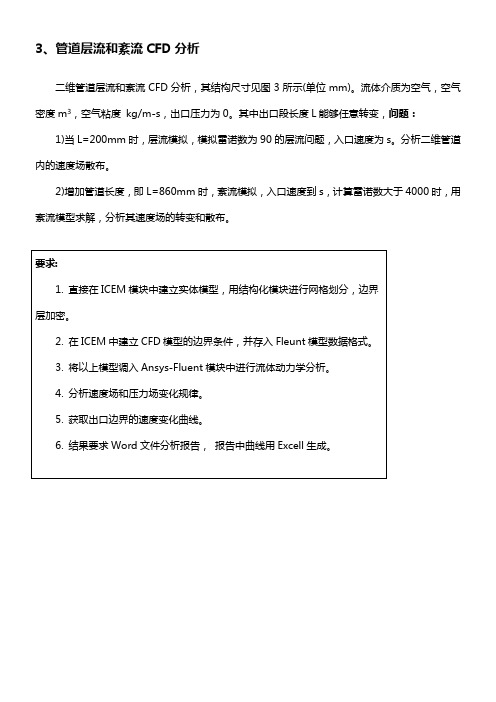

3、管道层流和紊流CFD分析二维管道层流和紊流CFD分析，其结构尺寸见图3所示(单位mm)。
流体介质为空气，空气密度m3，空气粘度kg/m-s，出口压力为0。
其中出口段长度L能够任意转变，问题：1)当L=200mm时，层流模拟，模拟雷诺数为90的层流问题，入口速度为s。
分析二维管道内的速度场散布。
2)增加管道长度，即L=860mm时，紊流模拟，入口速度到s，计算雷诺数大于4000时，用紊流模型求解，分析其速度场的转变和散布。
图3 二维管道结构示用意100502565L外壁面内壁面进口过渡出口图3-1 结构化网格图3-2 非结构化网格（1）层流模拟：流速为s 时，压力场和速度场如下所示。
图3-3管道压力散布云图压力：Pa图3-4 管道速度散布云图图3-5 管道速度散布矢量图图3-6 出口边界速度转变曲线由模拟结果可知，在流速较低且雷诺数较小的情形下，流体处于层流状态，流速按抛物线规律散布，而由于流体粘性的作用，压力沿管道慢慢降低。
在管道流速：m/s流速：m/s回流区截面突变处存在漩涡，产生水击现象，易引发管道的疲劳破坏工程实际中应幸免水击现象的发生，在设计管道时应尽可能设计为沿流体流动方向即锥形，幸免漩涡的产生。
（2）紊流模拟：①管道加长前，流速为s 时，压力场和速度场如下所示。
图3-7 管道压力散布云图图3-8 管道速度散布云图压力：Pa流速：m/s图3-9 管道速度散布矢量图图3-10 出口边界速度转变曲线由模拟结果可知，在流体雷诺数增大且速度增大的同时，出口流速散布呈现不规那么散布，不同质点的流速散布不同。
流体质点发生无规那么的脉动现象，且管道截面突变出，漩涡强烈水击容易发生，管道突变出应设计为锥形。
②管道加长760mm 后，流速为s 时。
图3-11 结构化网格流速：m/s回流区图3-12 非结构化网格图3-13 管道压力散布云图图3-14管道速度散布云图压力：Pa流速：m/s图3-15 管道速度散布矢量图图3-16 出口边界速度转变曲线由模拟结果可知，大雷诺数下，速度必然时，随管道长度增加，速度散布趋于均匀，主流区速度梯度比较小，而近壁区速度梯度大，粘性力大，这与理论分析相符。

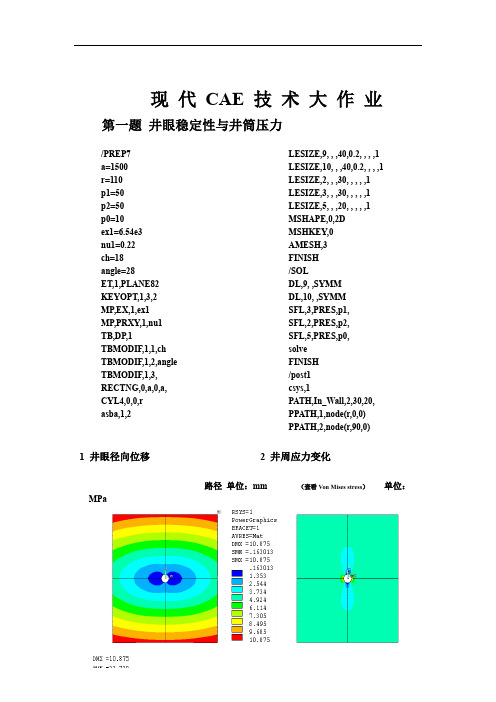

现 代 CAE 技 术 大 作 业第一题 井眼稳定性与井筒压力1 井眼径向位移2 井周应力变化路径 单位：mm （查看Von Mises stress ） 单位： MPa/PREP7 a=1500 r=110 p1=50 p2=50 p0=10 ex1=6.54e3 nu1=0.22 ch=18 angle=28 ET,1,PLANE82 KEYOPT,1,3,2 MP,EX,1,ex1MP,PRXY,1,nu1 TB,DP,1TBMODIF,1,1,ch TBMODIF,1,2,angle TBMODIF,1,3, RECTNG,0,a,0,a, CYL4,0,0,r asba,1,2LESIZE,9, , ,40,0.2, , , ,1 LESIZE,10, , ,40,0.2, , , ,1 LESIZE,2, , ,30, , , , ,1 LESIZE,3, , ,30, , , , ,1 LESIZE,5, , ,20, , , , ,1 MSHAPE,0,2D MSHKEY,0 AMESH,3 FINISH /SOLDL,9, ,SYMM DL,10, ,SYMM SFL,3,PRES,p1, SFL,2,PRES,p2, SFL,5,PRES,p0, solve FINISH /post1 csys,1PATH,In_Wall,2,30,20, PPATH,1,node(r,0,0) PPATH,2,node(r,90,0)从以上分析可知，井眼周围所受的最大应力为81.28MPa ，此应力发生图2所示的红色区域内，此区域极易发生井壁坍塌、脱落破坏，在工程中应给予足够的重视。
第二题 钢板受力分析 APDL 程序孔板内的σx 、σy 、τxy ，以及V on Mises Stress 见图4至图7所示。
/PREP7RECTNG,,150,,150, CYL4, , ,13 ASBA, 1,2ET,1,PLANE82 KEYOPT,1,3,3 R,1,25,MP,EX,1 ,2.1e9, MP,NUXY,1 ,0.3, KESIZE,5,2 KESIZE,6,2 ESIZE,15,0, MSHAPE,0,2D MSHKEY,0AMESH,3 FINISH /SOLUDL, 10, ,SYMM DL, 9, ,SYMM SFL,2,PRES,30, , SOLVE FINISH /POST1! PLNSOL,S,X,0,1/EXPAND,4,POLAR,HALF,,90取孔眼周围路径做井周长度与σx 的曲线，见图8所示。
