【CN110261572A】一种分子膜覆盖堆肥发酵智能检测装置及其使用方法【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910364345.8(22)申请日 2019.04.30(71)申请人 江苏思威博生物科技有限公司地址 210043 江苏省南京市江北新区江浦街道万寿路15号南京工大科技产业园西区C2幢202室(72)发明人 宋克超　华怀峰　徐立明　闫华　(74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.C05F 17/90(2020.01)C05F 17/993(2020.01)C05F 17/957(2020.01)C05F 17/964(2020.01)C05F 17/70(2020.01)(54)发明名称一种分子膜覆盖堆肥发酵设备及其使用方法(57)摘要本发明公开了一种分子膜覆盖堆肥发酵设备及其使用方法，包括支撑导轨、龙门吊、分子膜和检测探头，所述支撑导轨上方设置有所述龙门吊，所述龙门吊上设置有吊装控制器，所述支撑导轨之间设置有第一定位支撑。

有益效果在于：本发明通过设置第一发酵箱体、第二发酵箱体和第三发酵箱体，可以对堆肥进行循环发酵处理操作，有效的提升堆肥发酵的效率，通过设置弹性卡条和梯形卡槽，可以快速的将分子膜固定在弹性卡条和梯形卡槽之间，提升分子膜铺设的效率，通过设置密封槽和密封圈，可以提高检测探头与第一发酵箱体、第二发酵箱体以及第三发酵箱体结合部位的密封效果，进而确保堆肥发酵有一个相对密封的发酵环境。

权利要求书2页 说明书5页 附图3页CN 111943743 A 2020.11.17C N 111943743A1.一种分子膜覆盖堆肥发酵设备，其特征在于：包括支撑导轨(1)、龙门吊(2)、分子膜(16)和检测探头(22)，所述支撑导轨(1)上方设置有所述龙门吊(2)，所述龙门吊(2)上设置有吊装控制器(3)，所述支撑导轨(1)之间设置有第一定位支撑(4)，所述第一定位支撑(4)一侧设置有第二定位支撑(5)，所述第二定位支撑(5)一侧设置有第三定位支撑(6)，所述第一定位支撑(4)、所述第二定位支撑(5)以及所述第三定位支撑(6)上均成型有定位槽(26)，所述定位槽(26)外围成型有固定孔(7)，所述第一定位支撑(4)另一侧设置有第一控制器(11)，所述第一控制器(11)一侧设置有第二控制器(12)，所述第二控制器(12)一侧设置有第三控制器(13)，所述第一定位支撑(4)上方设置有第一发酵箱体(8)，所述第二定位支撑(5)上方设置有第二发酵箱体(9)，所述第三定位支撑(6)上方设置有第三发酵箱体(10)，所述第一发酵箱体(8)、所述第二发酵箱体(9)以及所述第三发酵箱体(10)上均成型有梯形卡槽(25)，所述梯形卡槽(25)内部设置有弹性卡条(24)，所述弹性卡条(24)上方设置有盖膜板(18)，所述第一发酵箱体(8)、所述第二发酵箱体(9)以及所述第三发酵箱体(10)一侧壁上均成型有检测探头过孔(19)，所述检测探头过孔(19)下方设置有渗液管(27)，所述检测探头过孔(19)内壁上成型有密封槽(20)，所述密封槽(20)内部设置有密封圈(21)，所述检测探头过孔(19)内部设置有所述检测探头(22)，所述检测探头(22)包括密封头(2201)、设置在所述密封头(2201)一侧的安装卡槽(2205)、设置在所述安装卡槽(2205)内部的温度传感器(2202)、设置在所述温度传感器(2202)一侧的湿度传感器(2203)以及设置在所述湿度传感器(2203)一侧的二氧化碳浓度传感器(2204)，所述第一发酵箱体(8)、所述第二发酵箱体(9)以及所述第三发酵箱体(10)另两侧壁上均设置有吊装环(17)，所述第一发酵箱体(8)、所述第二发酵箱体(9)以及所述第三发酵箱体(10)一侧设置有膜辊支座(14)，所述膜辊支座(14)上设置有膜辊(15)，所述膜辊(15)上设置有所述分子膜(16)，所述第一发酵箱体(8)、所述第二发酵箱体(9)以及所述第三发酵箱体(10)内壁上均设置有隔热保温层(23)。

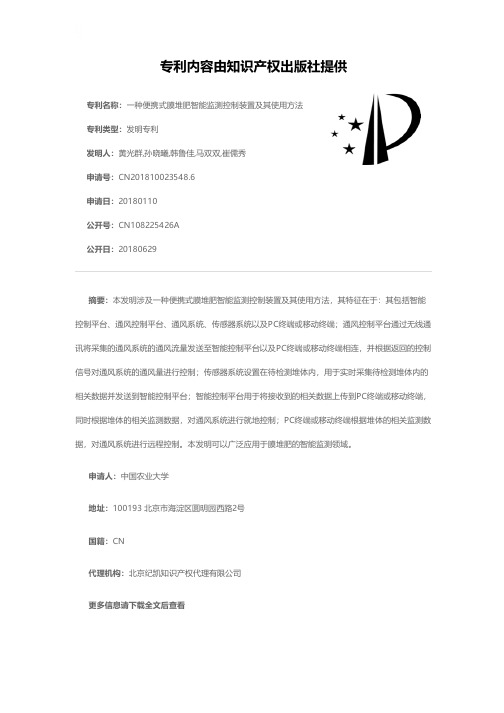

专利名称：一种便携式膜堆肥智能监测控制装置及其使用方法专利类型：发明专利
发明人：黄光群,孙晓曦,韩鲁佳,马双双,崔儒秀
申请号：CN201810023548.6
申请日：20180110
公开号：CN108225426A
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本发明涉及一种便携式膜堆肥智能监测控制装置及其使用方法，其特征在于：其包括智能控制平台、通风控制平台、通风系统、传感器系统以及PC终端或移动终端；通风控制平台通过无线通讯将采集的通风系统的通风流量发送至智能控制平台以及PC终端或移动终端相连，并根据返回的控制信号对通风系统的通风量进行控制；传感器系统设置在待检测堆体内，用于实时采集待检测堆体内的相关数据并发送到智能控制平台；智能控制平台用于将接收到的相关数据上传到PC终端或移动终端，同时根据堆体的相关监测数据，对通风系统进行就地控制；PC终端或移动终端根据堆体的相关监测数据，对通风系统进行远程控制。

本发明可以广泛应用于膜堆肥的智能监测领域。

申请人：中国农业大学
地址：100193 北京市海淀区圆明园西路2号
国籍：CN
代理机构：北京纪凯知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种堆肥仓体装置及其使用方法专利类型：发明专利
发明人：何腾兵,张涛,吴文旋,付天岭,李相楹申请号：CN202010435812.4
申请日：20200521
公开号：CN111499441A
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本发明公开了一种堆肥仓体装置，包括仓主体以及插入仓主体内部的多个辅助杆；仓主体的顶部敞口；多个辅助杆沿仓主体的外围排布，并且辅助杆由仓主体的侧壁倾斜插入其内部；辅助杆包括支撑部、能够部分伸缩进入支撑部的伸缩部以及位于伸缩部远离支撑部一端的展开部，支撑部的一端位于仓主体的外部，另一端插入仓主体的内部，伸缩部能够由支撑部进入仓主体的内部，展开部与伸缩部转动连接；至少部分辅助杆的伸缩部能够伸出仓主体的顶部敞口所在平面。

本发明通过多个辅助杆与仓主体配合，实现对堆肥料堆内部支撑，使得料堆在不扩大占地面积的同时在高度方向上得到极大增加，坡度由常规的60％‑100％能够增加至118％‑215％，从而节约场地，降低成本。

申请人：贵州大学
地址：550025 贵州省贵阳市花溪区贵州大学西校区
国籍：CN
代理机构：佛山粤进知识产权代理事务所(普通合伙)
代理人：张敏
更多信息请下载全文后查看。

专利名称：一种堆肥发酵装置
专利类型：发明专利
发明人：赵自超,姚利,王艳芹,张海兰,付龙云,单洪涛,郭兵申请号：CN202011445061.0
申请日：20201208
公开号：CN112409046A
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本发明公开了一种堆肥发酵装置，包括箱体、盖板、出液管、搅拌机构，所述盖板铰接在箱体上方，所述出液管安装在箱体的底部，所述搅拌机构设置于箱体的内部，所述箱体内部安装有承载壳体，所述承载壳体上安装有粉碎机构，所述搅拌机构安装在承载壳体上且位于粉碎机构的下方，所述承载壳体底端安装有放料机构。

本发明能够对有机物质进行近处理，避免了运输过程中的二次污染，有机物质先通过粉碎机构进行粉碎，从而减小自身的体积，然后通过搅拌机构进行搅拌，增加与空气接触面积，同时利用加热棒对其进行加热，提供发酵所需的环境，便于有机物质进行更好的发酵，进而缩短堆肥的周期，达到理想的堆肥效果。

申请人：山东省农业科学院农业资源与环境研究所
地址：250100 山东省济南市历城区工业北路202号
国籍：CN
代理机构：济南诚智商标专利事务所有限公司
代理人：侯德玉
更多信息请下载全文后查看。

专利名称：一种堆肥发酵装置专利类型：实用新型专利
发明人：严媛媛,冯雷雨,江春阳申请号：CN201420439436.6申请日：20140803
公开号：CN203976653U
公开日：
20141203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种堆肥发酵装置，属于垃圾处理装置技术领域。

所述装置包括竖向设置的发酵罐，所述发酵罐包括同轴设置的内罐体和外罐体，所述内罐体的内部空腔形成发酵腔，所述内罐体与外罐体之间的空间形成气体缓冲腔，所述内罐体上设有若干连通所述气体缓冲腔与发酵腔的通气孔，所述外罐体的顶部位置设有气体进口，所述外罐体的底部位置设有排污口。

本实用新型能够实现发酵罐内不同位置均匀送风的需要，保障任意位置的堆肥物料可以充分接触空气，圆满完成发酵过程，可广泛应用于垃圾处理中。

申请人：江苏同盐环保科技有限公司
地址：224051 江苏省盐城市迎宾大道888号环保科技城绿巢五楼
国籍：CN
更多信息请下载全文后查看。

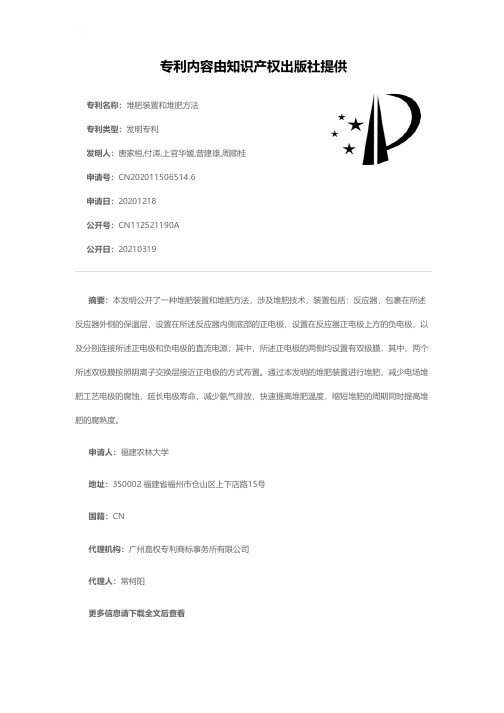

专利名称：堆肥装置和堆肥方法
专利类型：发明专利
发明人：唐家桓,付涛,上官华媛,曾建雄,周顺桂申请号：CN202011506514.6
申请日：20201218
公开号：CN112521190A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本发明公开了一种堆肥装置和堆肥方法，涉及堆肥技术，装置包括：反应器，包裹在所述反应器外侧的保温层，设置在所述反应器内侧底部的正电极，设置在反应器正电极上方的负电极，以及分别连接所述正电极和负电极的直流电源；其中，所述正电极的两侧均设置有双极膜，其中，两个所述双极膜按照阴离子交换层接近正电极的方式布置。

通过本发明的堆肥装置进行堆肥，减少电场堆肥工艺电极的腐蚀，延长电极寿命，减少氨气排放，快速提高堆肥温度，缩短堆肥的周期同时提高堆肥的腐熟度。

申请人：福建农林大学
地址：350002 福建省福州市仓山区上下店路15号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：常柯阳
更多信息请下载全文后查看。

专利名称：一种堆肥气体智能检测装置及系统
专利类型：发明专利
发明人：马闯,魏明宝,张宏忠,赵继红,刘楠,杜京京,扈斌,贾昌昌,刘福勇
申请号：CN201810238327.0
申请日：20180322
公开号：CN108469499A
公开日：
20180831
专利内容由知识产权出版社提供
摘要：本发明公开了一种堆肥气体智能检测装置及系统。

该装置中探杆的一端插入堆体内部，另一端与抽气泵连接，气室与抽气泵连接，气室内设置多个气体传感器，每个气体传感器连接一个气体变送器，气体传感器用于测量抽气泵抽取的气体中一种气体所占的比例，并将比例发送至相对应的气体变送器中，气体变送器用于将接收到的比例转化为比例电信号，工控机与气体变送器连接，用于接收比例电信号，并将比例电信号通过天线发送出去。

本发明的装置采用电池供电和无线传输的方式，检测精度高且移动方便；本发明的系统利用多个检测装置通过天线建立局域网共享数据，保证了数据的准确及时传输。

本发明还实现了对传感器的标定和数据的自动校准，保证了数据的准确性。

申请人：郑州轻工业学院
地址：450000 河南省郑州市东风路5号
国籍：CN
代理机构：北京高沃律师事务所
代理人：王戈
更多信息请下载全文后查看。

(10)授权公告号 CN 201707311 U(45)授权公告日 2011.01.12C N 201707311 U*CN201707311U*(21)申请号 201020192320.9(22)申请日 2010.05.11G01N 27/00(2006.01)G01K 7/18(2006.01)(73)专利权人中国农业大学地址100193 北京市海淀区圆明园西路2号(72)发明人黄光群 韩鲁佳 王晓燕 王永江贾滨泽(74)专利代理机构北京路浩知识产权代理有限公司 11002代理人王莹(54)实用新型名称堆肥监测装置(57)摘要本实用新型涉及一种堆肥监测装置，包括数据采集单元、数据传送单元和数据显示单元，所述数据采集单元包括手柄部分、氧浓度传感器、水分传感器和温度传感器；所述数据传送单元包括各传感器线束，用于将所述数据采集单元采集的数据传送到所述数据显示单元。

该堆肥监测装置可以对堆肥同时进行氧浓度、水分含量和温度的监测，可作为畜禽粪便等有机固体废弃物工厂化堆肥发酵的在线监测装置，并由终端设备实时显示被测数据，其监测准确，结构紧凑，便携耐用，适用性好。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 4 页 附图 2 页1.一种堆肥监测装置，包括数据采集单元、数据传送单元和数据显示单元，其特征在于：所述数据采集单元包括手柄部分(1)、氧浓度传感器、水分传感器和温度传感器(8)；所述数据传送单元包括各传感器线束(11)，用于将所述数据采集单元采集的数据传送到所述数据显示单元。

2.根据权利要求1所述的堆肥监测装置，其特征在于，所述手柄部分(1)包括相互连接的三个独立的手柄，各个独立的手柄之间互为120度设置。

3.根据权利要求1所述的堆肥监测装置，其特征在于，所述氧浓度传感器包括连接于所述手柄部分(1)下部的氧传感器探杆体(2)，以及连接于所述氧传感器探杆体(2)下部的氧传感器探头(6)。

农业有机废弃物分子膜智能发酵堆肥技术一、技术概述（一）技术基本情况1.技术研发推广背景。

随着我国农业的不断发展，农业有机废弃物不断增加。

目前，我国的农业有机废弃物以农作物秸秆和畜禽粪便为主，秸秆年产量约L04X109吨，每年产生的畜禽养殖废弃物已达到38亿吨，如果这些农业废弃物得不到有效处理，不仅造成巨大的资源浪费，还会带来严重的环境污染等问题。

而农业有机废弃物可通过高温堆肥等方式产生有机肥，有机肥与农业可持续发展密切相关，不但提供作物所需的有机质，还能提供作物生长所需的微量元素、氨基酸、腐殖酸等营养物质，在提高作物产量的同时，显著改善作物品质，增加土壤肥力。

在我国耕地高强度使用模式下，土壤养分、有机质含量等土壤肥力和质量明显下降，农业有机废弃物发酵后作为有机肥应用已成为研究的重要任务。

目前，在我国有机肥生产走入了一个误区，投资规模大，过度加工、包装，远距离销售运输，导致价格远远高于其价值。

由于价格高，农民只能选择在部分经济作物上用，大田作物不用或少用,有机肥施用量远未到达预期的量和使用效果。

我国耕地总面积18亿亩，经济作物6亿亩，若普遍施用有机肥料进行土壤改良，地力提升，每年所需有机肥量达50亿吨。

相比商品有机肥，农民更倾向于传统的田间秸秆直接还田，生粪还田，田间地头堆泡,然而这些方式会造成农田土壤潜在隐患，病虫害加重，环境污染问题突出。

低成本高效率的“分子膜智能发酵堆肥技术”是经过多年的实践经验和技术积累，能够有效克服传统堆肥“脏累臭”的问题，实现了高效环保、规模化、低成本、便携式资源化利用有机废弃物的功能，打通了有机废弃物资源化上下游产业链，实现了商业化应用，获得了良好的经济效益和社会效益。

2.能够解决的主要问题。

分子膜智能发酵堆肥技术使用特殊高分子材料制作而成的分子膜覆盖，为堆肥物料创造一个真正的“人工气候箱”，不受外界气候的影响，零下30。

C依然能正常发酵，破解了冬季低温条件发酵不理想的技术瓶颈，实现了废弃物周年资源化利用；发酵过程中通过仪器数据自动采集，保持优化区域内的温度、湿度和氧气供应，有效缩短有机废弃物腐殖化过程，提高发酵效率，农业废弃物发酵周期缩短为20d,减少了人工成本；弥补了传统发酵模式受建设厂房限制、投资大、周期长的不足之，该技术场地要求简单，核心设备可便携式移动、占地面积小，成本低，通过分子膜智能发酵堆肥技术对有机废弃物进行发酵处理，成本仅为20-40元/m3,发酵300立方米牛粪18天耗电213度，平均每天耗电12度，实现了低耗能处理模式。

发酵膜智能静态堆肥静态堆肥是一种将有机废弃物转化为有机肥料的处理方法。

而发酵膜智能静态堆肥是在传统静态堆肥的基础上应用发酵膜技术进行改进的一种新型堆肥方法。

本文将会介绍发酵膜智能静态堆肥的原理、优势、应用及操作注意事项。

原理发酵膜智能静态堆肥利用了有机废弃物在有氧条件下被微生物降解的特性。

废弃物在静态堆肥中通过重力、渗流和对流现象，使温度、湿度、氧浓度等环境因素不断变化。

而发酵膜技术通过添加一层待发酵的膜材料，可以有效保持堆体内湿度、氧浓度的相对稳定，提供了一种更加优化的堆肥环境。

发酵膜是由高分子材料制成的，其独特的孔隙结构可以提供合适的通气性和湿度保持能力。

膜材料通常是可以与有机废弃物发生生物降解互动的，并且能够阻断外界微生物的入侵。

通过应用发酵膜技术，堆体内的水分和空气流动得到了优化，从而促进了有机物的分解和转化，提高了堆肥过程的效率和质量。

优势发酵膜智能静态堆肥相较于传统静态堆肥有以下优势：1.更好的控制湿度和氧浓度：发酵膜可以阻隔外界气体的进入，使堆内的湿度和氧浓度得以保持相对稳定。

这有助于提供适宜的生物降解环境，并减少异味和有害气体的产生。

2.提高有机废弃物的分解速度：发酵膜技术改善了堆体内的空气流动，使微生物能够更快速地分解有机废弃物，从而缩短了堆肥周期。

3.减少养分损失和土壤污染：发酵膜可以有效防止有机废弃物中的养分流失，保留有机肥料中的养分，从而减少了对环境的污染。

4.节约空间和投资成本：发酵膜智能静态堆肥不需要占用大量的土地空间，适用于城市等空间有限的地区。

同时，由于提高了堆肥效率，也减少了投资成本。

应用发酵膜智能静态堆肥广泛应用于以下领域：•城市有机废弃物处理：在城市中，有机废弃物的处理一直是一个热点问题。

发酵膜智能静态堆肥可以有效地将有机废弃物转化为有机肥料，同时降低异味和臭气的产生，解决城市的废弃物处理问题。

•农业废弃物利用：农业废弃物，如农草、秸秆等，经过发酵膜智能静态堆肥处理后，可转化为有机肥料，用于农田的有机肥料补充，提高土壤肥力和作物产量。
