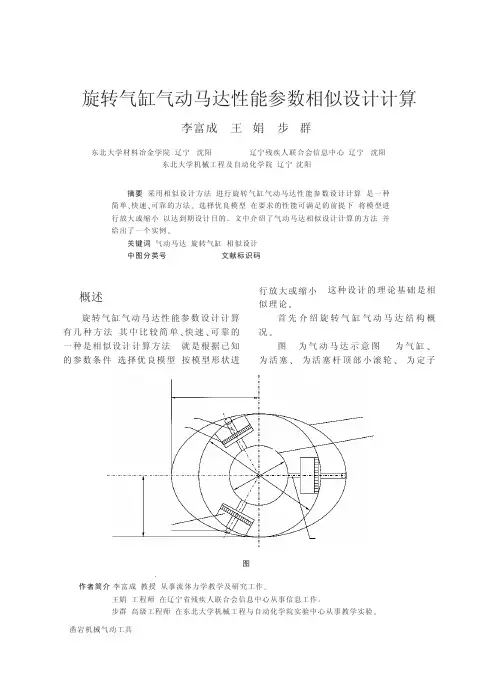

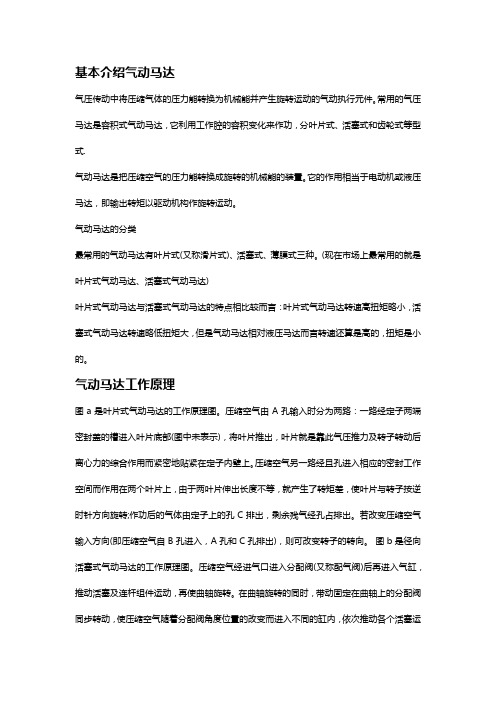

基本介绍气动马达气压传动中将压缩气体的压力能转换为机械能并产生旋转运动的气动执行元件。
常用的气压马达是容积式气动马达，它利用工作腔的容积变化来作功，分叶片式、活塞式和齿轮式等型式.气动马达是把压缩空气的压力能转换成旋转的机械能的装置。
它的作用相当于电动机或液压马达，即输出转矩以驱动机构作旋转运动。
气动马达的分类最常用的气动马达有叶片式(又称滑片式)、活塞式、薄膜式三种。
(现在市场上最常用的就是叶片式气动马达、活塞式气动马达)叶片式气动马达与活塞式气动马达的特点相比较而言：叶片式气动马达转速高扭矩略小，活塞式气动马达转速略低扭矩大，但是气动马达相对液压马达而言转速还算是高的，扭矩是小的。
气动马达工作原理图a是叶片式气动马达的工作原理图。
压缩空气由A孔输入时分为两路：一路经定子两端密封盖的槽进入叶片底部(图中未表示)，将叶片推出，叶片就是靠此气压推力及转子转动后离心力的综合作用而紧密地贴紧在定子内壁上。
压缩空气另一路经且孔进入相应的密封工作空间而作用在两个叶片上，由于两叶片伸出长度不等，就产生了转矩差，使叶片与转子按逆时针方向旋转;作功后的气体由定子上的孔C排出，剩余残气经孔占排出。
若改变压缩空气输入方向(即压缩空气自B孔进入，A孔和C孔排出)，则可改变转子的转向。
图b是径向活塞式气动马达的工作原理图。
压缩空气经进气口进入分配阀(又称配气阀)后再进入气缸，推动活塞及连杆组件运动，再使曲轴旋转。
在曲轴旋转的同时，带动固定在曲轴上的分配阀同步转动，使压缩空气随着分配阀角度位置的改变而进入不同的缸内，依次推动各个活塞运动，并由各活塞及连杆带动曲轴连续运转，与此同时，与进气缸相对应的气缸则处于排气状态。
图c是薄膜式气动马达的工作原理图。
它实际上是一个薄膜式气缸，当它作往复运动时，通过推杆端部棘爪使棘轮转动。
气动马达的优缺点气动马达与和它起同样作用的电动机相比，其特点是壳体轻，输送方便;又因为其工作介质是空气，就不必担心引起火灾;气动马达过载时能自动停转，而与供给压力保持平衡状态。
气动马达选型参考
气动马达选型参考：
选择气马达的主要参数是：功率-P 扭矩-M 转速-n
实际工作状态下：P(瓦)= M(牛米) X n(转/分钟) X 0.105
选择TSA气压马达的一般方法是：(适用于：工作过程扭矩、转速基本稳定的应用)略...
对于工作过程负载(扭力)或转速发生较大变化的应用(比如，拧紧机用马达)，按以下方法选择：略...
解释：
P-M-n三者的近似关系：
扭矩-转速曲线：负直线(系数近似恒定)，功率-转速曲线: 抛物线(开口向下)；
转速n = 0 时(开始启动)，功率P急剧上升，扭矩M = 启动扭矩(约等于最大扭矩的80%)；转速n = 大约是最大转速一半时(最大功率转速)，功率P = 最大值(最大功率)，扭矩M下降到= 最大扭矩的50%-70% = 最大功率扭矩；
转速n = 若转速继续升高(负载比较小，接近空载)，扭力下降，到最大转速(此时是空载转速)，功率P很小，扭力M很小；
若负载扭矩比较大，则马达转速下降，当负载扭力大于或等于马达的停转扭力(即最大扭力)，马达失速停转。

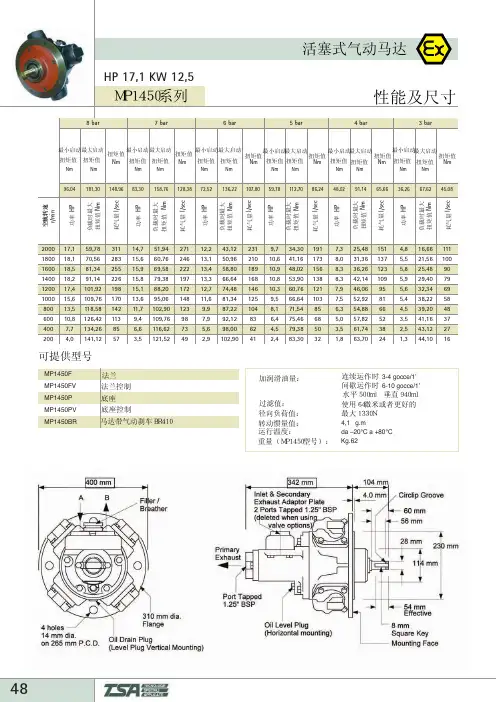

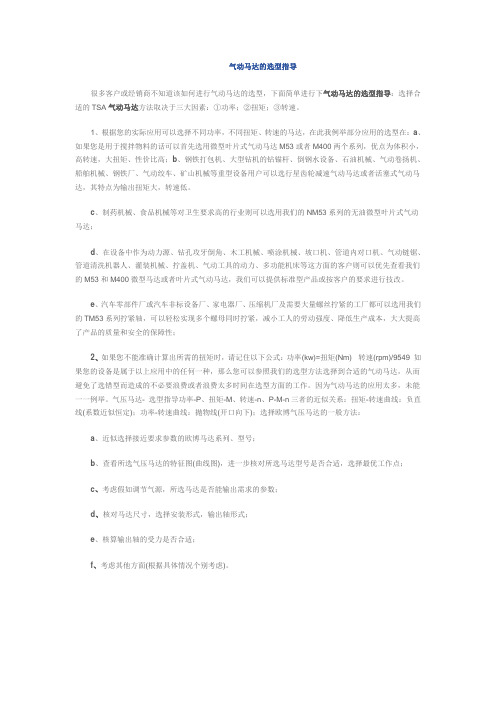

气动马达的选型指导很多客户或经销商不知道该如何进行气动马达的选型，下面简单进行下气动马达的选型指导：选择合适的TSA气动马达方法取决于三大因素：①功率；②扭矩；③转速。
1、根据您的实际应用可以选择不同功率，不同扭矩、转速的马达，在此我例举部分应用的选型在：a、如果您是用于搅拌物料的话可以首先选用微型叶片式气动马达M53或者M400两个系列，优点为体积小，高转速，大扭矩、性价比高；b、钢铁打包机、大型钻机的钻锚杆、倒钢水设备、石油机械、气动卷扬机、船舶机械、钢铁厂、气动绞车、矿山机械等重型设备用户可以选行星齿轮减速气动马达或者活塞式气动马达，其特点为输出扭矩大，转速低。
c、制药机械、食品机械等对卫生要求高的行业则可以选用我们的NM53系列的无油微型叶片式气动马达；d、在设备中作为动力源、钻孔攻牙倒角、木工机械、喷涂机械、坡口机、管道内对口机、气动链锯、管道清洗机器人、灌装机械、拧盖机、气动工具的动力、多功能机床等这方面的客户则可以优先查看我们的M53和M400微型马达或者叶片式气动马达，我们可以提供标准型产品或按客户的要求进行技改。
e、汽车零部件厂或汽车非标设备厂、家电器厂、压缩机厂及需要大量螺丝拧紧的工厂都可以选用我们的TM53系列拧紧轴，可以轻松实现多个螺母同时拧紧，减小工人的劳动强度、降低生产成本，大大提高了产品的质量和安全的保障性；2、如果您不能准确计算出所需的扭矩时，请记住以下公式：功率(kw)=扭矩(Nm) ×转速(rpm)/9549 如果您的设备是属于以上应用中的任何一种，那么您可以参照我们的选型方法选择到合适的气动马达，从而避免了选错型而造成的不必要浪费或者浪费太多时间在选型方面的工作。
因为气动马达的应用太多，未能一一例举。
气压马达- 选型指导功率-P、扭矩-M、转速-n、P-M-n三者的近似关系：扭矩-转速曲线：负直线(系数近似恒定)；功率-转速曲线：抛物线(开口向下)；选择欧博气压马达的一般方法：a、近似选择接近要求参数的欧博马达系列、型号；b、查看所选气压马达的特征图(曲线图)，进一步核对所选马达型号是否合适，选择最优工作点；c、考虑假如调节气源，所选马达是否能输出需求的参数；d、核对马达尺寸，选择安装形式，输出轴形式；e、核算输出轴的受力是否合适；f、考虑其他方面(根据具体情况个别考虑)。
气动马达选型随着经济的发展，气动马达在工业自动化领域得到了广泛应用，托高公司长期致力于气动马达，气动设备的研发、设计、制造、销售与服务，我们在长期的生产制造实践中掌握了各类气动马达的结构，性能及特性，我们在气动马达选型方面有着非常丰富的经验，我们很乐意和大家一起分享气动马达选型和使用中的一些经验。
气动马达选型取决于四大因素：①功率；②扭矩；③转速；④耗气量1.根据您的实际应用可以选择不同功率，不同扭矩，转速的马达，在此例举部分应用的选型在工作压力增高，马达的输出功率、转矩和转速均大幅度增加；当工作压力不变时，其转速、转矩及功率均随外加载荷的变化而变化，样本所有数据和曲线都是在马达供气压力为6bar时测得的。
以下图表表明的是压力对速度，指定扭矩，功率和耗气量的影响。
在(图一)曲线中从使用的供气压力点开始，然后向上看功率，扭矩和耗气量曲线。
举例：在4bar供气压力下，功率只有的0.55倍,扭矩0.67倍,速度0.87倍,耗气量0.65倍在6bar时参数.这个实例表明如果供气压力下降，功率是如何下降的。
空气必须通过合适尺寸的管子供给，以减少控制回路中任何的潜压降。
节流最通常降低气马达速度的方法是在进气口安装流量调节阀。
当马达用进气口也可用于排气口。
流量调节也用于主要排气口上，这样可以在两个方向上控制速度。
压力调节通过在上游供气处安装一只减压阀，也可以调节速度和扭矩。
当连续供给马达低压的空气并且马达减速时，会在输出轴上产生很低的扭矩。
工作扭矩（图二）表中曲线当负荷不断增加，空气马达停止,这就是停止扭矩。
当负荷减少时马达恢复工作,马达不会烧毁,这就是气马达的最大特点,由于受润滑和摩擦的影响，起动扭矩一般是停止扭矩的75-80％,从图中可看出马达功率变得最大值的位置,大约是马达一半的旋转速度时。
因此,可以通过降低马达速度获得马达最大功率,扭矩,并可以节约气源消耗。
马达减速如果空气供应压力有限制，可通过减速得到高扭矩,举例5:1,10:1的减速,性能曲线变得如（图三）表所示,最大马力维持不变，即使在减速时，扭矩曲线是主要倾向由于扭矩的减速幅度曲线变化很大。
