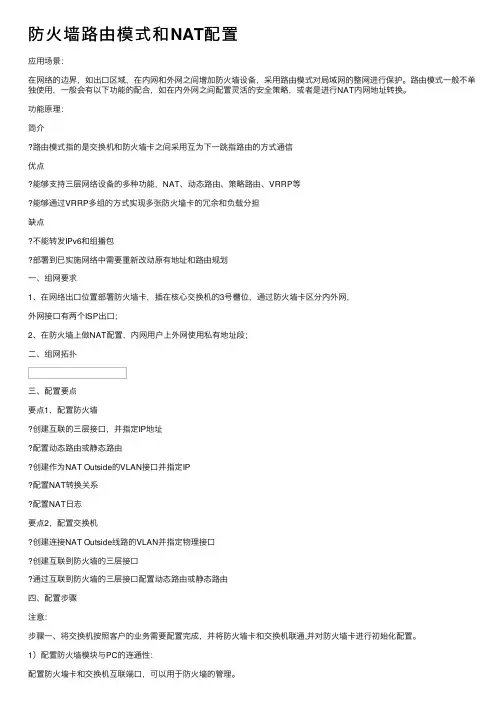

路由器模拟防火墙进行双向NAT

案例模拟实验二【实验背景】企业集团总部通过使用一台USG5320防火墙作为路由连接外网。

各个子公司分别通过电信运营商和联通运营商接入集团总部网络。

【实验目的】1.了解防火墙的基本工作原理；2.掌握防火墙安全区域的划分配置；3.掌握防火墙基本安全策略的配置；4.掌握防火墙NAT的基本配置。

【实验内容】模拟配置USG5320防火墙，实现防火墙基本功能。

区域划分，双线接入，内网外网隔离。

【实验环境】计算机一台，华为模拟软件ensp【实验原理】一、安全区域在防火墙中引入“安全区域”的概念是为了对流量来源进行安全等级的划分，以判断何时对流量进行检测。

通常情况下，相同安全区域中的流量流动是不需要检测的，而跨安全区域的流量由于存在安全风险，是需要受到防火墙控制的。

（详见配置指南7.2.1、7.2.2、7.2.3、7.2.4）二、安全策略安全策略用于对流经设备或访问设备的流量进行安全检查、控制哪些流量可以通过或访问设备。

如果安全策略错误将直接影响网络的正常通信。

（详见配置指南7.5.1、7.5.2、7.5.3、7.5.4）三、配置NATNAT 主要用于多个私网用户使用一个公网IP 地址访问外部网络的情况，从而减缓可用IP 地址资源枯竭的速度。

随着NAT 技术的发展，NAT 已经不仅可以实现源地址的转换，还可以实现目的地址的转换。

（详见配置指南7.9.1、7.9.2、7.9.3、7.9.4、7.9.5、7.9.9.1、7.9.9.2）【实验拓扑】在模拟实验一拓扑结构基础上，模拟双线接入的连接，为了进行配置的测试，电信和联通端的设备用两台主机来模拟。

【实验步骤】IP地址规划：1. 配置硬件接口地址<USG5320>system view[USG5320]interface GigabitEthernet0/0/0 #进入g0/0/0[USG5320-GigabitEthernet0/0/1]ip address 119.97.211.26 255.255.255.252 #为g0/0/0配置IP地址[USG5320]interface GigabitEthernet0/0/1[USG5320-GigabitEthernet0/0/1]ip address 220.249.97.114 255.255.255.248[USG5320]interface GigabitEthernet0/0/2[USG5320-GigabitEthernet0/0/2] ip address 10.0.0.1 255.255.255.2402.划分安全区域，把相应的接口加入到安全区域内#将集团总部内网划分到trust区域[USG5320]firewall zone trust[USG5320-zone-trust]add interface GigabitEthernet0/0/2[USG5320-zone-trust]description to-neiwang#将连接电信的外网划分到untrust区域[USG5320]firewall zone untrust[USG5320-zone-untrust] add interface GigabitEthernet0/0/0[USG5320-zone-trust]description to-dianxin#将连接联通的外网划分到isp区域[USG5320]firewall zone name isp[USG5320-zone-isp]set priority 10[USG5320-zone-isp] add interface GigabitEthernet0/0/1[USG5320-zone-trust]description to-liantong3.配置基本安全策略（1）配置域间包过滤，以保证网络基本通信正常[USG5320]firewall packet-filter default permit interzone local trust direction inbound [USG5320]firewall packet-filter default permit interzone local trust direction outbound[USG5320]firewall packet-filter default permit interzone local untrust direction inbound[USG5320]firewall packet-filter default permit interzone local untrust direction outbound[USG5320]firewall packet-filter default permit interzone local isp direction inbound[USG5320]firewall packet-filter default permit interzone local isp direction outbound（2）禁止内网访问外网，允许外网数据流通过#untrust->trustpolicy interzone trust untrust inboundpolicy 0action permit#trunst->untrustpolicy interzone trust untrust outboundpolicy 0action deny#isp->trustpolicyinterzone trust isp inboundpolicy 0action permit#trust->isp2policyinterzone trust isp outboundpolicy 0action deny（3）禁止ftp、qq、msn通信#firewall interzone trust untrustdetect ftpdetect qqdetect msn#firewall interzone trust ispdetect ftpdetect qqdetect msn4.NAT配置(此部分配置再参考案例模拟实验四中的相关配置)（1）创建地址池电信：nat address-group 0 119.97.211.26 119.97.211.26联通：nat address-group 1 220.249.97.114 220.249.97.118（2）配置转换策略#通过电信访问Internetnat-policy interzone trust untrust outboundpolicy 902action source-natpolicy source 10.0.0.0 0.0.255.255address-group 0#通过联通访问Internetnat-policy interzone trust isp outboundpolicy 900action source-natpolicy source 10.0.0.0 0.0.255.255address-group 15.验证给“dianxin”这台主机配置相应的IP地址，与业务服务器进行互ping。

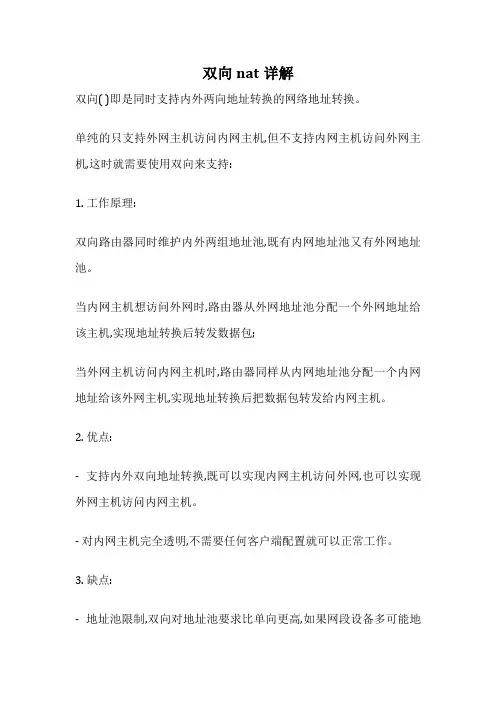

双向nat详解
双向( )即是同时支持内外两向地址转换的网络地址转换。

单纯的只支持外网主机访问内网主机,但不支持内网主机访问外网主机,这时就需要使用双向来支持:
1. 工作原理:
双向路由器同时维护内外两组地址池,既有内网地址池又有外网地址池。

当内网主机想访问外网时,路由器从外网地址池分配一个外网地址给该主机,实现地址转换后转发数据包;
当外网主机访问内网主机时,路由器同样从内网地址池分配一个内网地址给该外网主机,实现地址转换后把数据包转发给内网主机。

2. 优点:
- 支持内外双向地址转换,既可以实现内网主机访问外网,也可以实现外网主机访问内网主机。

- 对内网主机完全透明,不需要任何客户端配置就可以正常工作。

3. 缺点:
- 地址池限制,双向对地址池要求比单向更高,如果网段设备多可能地
址不够用。

- 可靠性差,一旦路由器故障会导致内外无法通信。

- 外网主机访问内网主机时影响较大,地址转换动作多一层消耗性能。

双向可以支撑较简单的内外双向访问需求,但由于可靠性和性能问题,在大规模和高可用性场景下依然推荐使用64或专业的地址转换设备。

实验：防火墙配置与NAT配置一、实验目的学习在路由器上配置包过滤防火墙和网络地址转换（NAT）二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、防火墙的基本原理及配置4、NAT的基本原理及配置三、实验环境以及设备2台路由器、1台交换机、4台Pc机、双绞线若干四、实验步骤（操作方法及思考题）{警告：路由器高速同异步串口（即S口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/异步串口电缆，否则容易引起设备及端口的损坏。

}1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将两台路由器的配置清空，以免以前实验留下的配置对本实验产生影响。

2、在确保路由器电源关闭情况下，按图1联线组建实验环境。

配置IP地址，以及配置PC A 和B的缺省网关为202.0.0.1，PC C 的缺省网关为202.0.1.1，PC D 的缺省网关为202.0.2.1。

202.0.0.2/24202.0.1.2/24192.0.0.1/24192.0.0.2/24202.0.0.1/24202.0.1.1/24S0S0E0E0202.0.0.3/24202.0.2.2/24E1202.0.2.1/24AR18-12AR28-11交叉线交叉线A BCD图 13、在两台路由器上都启动RIP ，目标是使所有PC 机之间能够ping 通。

请将为达到此目标而在两台路由器上执行的启动RIP 的命令写到实验报告中。

（5分）AR28-11[Quidway]interface e0/0[Quidway-Ethernet0/0]ip address 202.0.1.1 255.255.255.0 [Quidway-Ethernet0/0]interface ethernet0/1[Quidway-Ethernet0/1]ip address 202.0.2.1 255.255.255.0 [Quidway-Ethernet0/1]interface serial0/0[Quidway-Serial0/0]ip address 192.0.0.2 255.255.255.0 [Quidway-Serial0/0]quit [Quidway]rip[Quidway-rip]network 0.0.0.0 AR18-12[Router]interface e0[Router -Ethernet0]ip address 202.0.0.1 255.255.255.0 [Router -Ethernet0]interface s0[Router - Serial0]ip address 192.0.0.1 255.255.255.0 [Router -Ethernet0]quit [Router]rip[Router -rip]network all4、在AR18和/或AR28上完成防火墙配置，使满足下述要求：（1） 只有PC 机A 和B 、A 和C 、B 和D 之间能通信，其他PC 机彼此之间都不能通信。

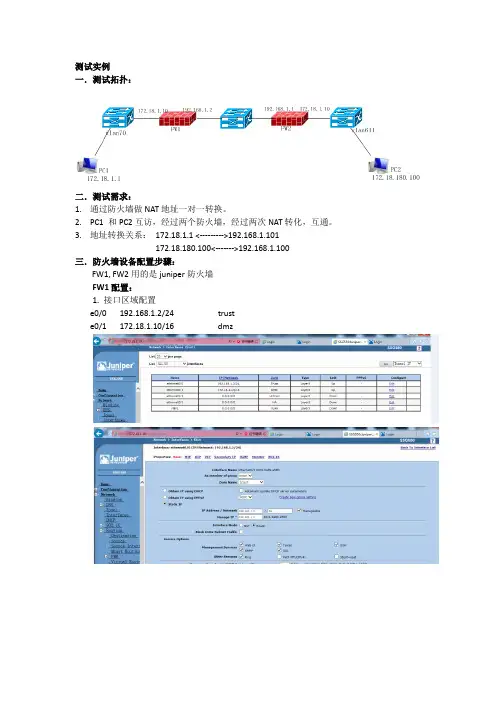

测试实例一．测试拓扑：二．测试需求：1.通过防火墙做NAT地址一对一转换。

2.PC1 和PC2互访，经过两个防火墙，经过两次NAT转化，互通。

3.地址转换关系：172.18.1.1 <--------->192.168.1.101172.18.180.100<------->192.168.1.100三．防火墙设备配置步骤：FW1,FW2用的是juniper防火墙FW1配置：1.接口区域配置e0/0 192.168.1.2/24 truste0/1 172.18.1.10/16 dmz2. NAT配置：MIP配置e0/0口配置e0/1口配置3.策略配置FW2配置：1.接口，区域配置e0/0 192.168.1.1/24 Trust e0/1 172.18.1.10/16 DMZe0/1和e0/0地址配置方法一样，区域选DMZ ，地址172.18.1.10/16(下图以e0/0为例)2. 接口配置MIPE0/1,MIP 配置192.168.1.100 172.18.180.1003.策略配置：配置策略前，在Policy Elements--->Addresses--->List 中，在相应的区域加入相应区域的IP地址，或地址段。

Trust -----> DMZ ANY--------MIP(192.168.1.100)------ANYDMZ ---->Trust ANY--------MIP(172.18.1.1)------ANY四．测试现象：用PC1 ping 172.18.180.100，可以ping通，在两台防火墙上可以看到相应的地址转换信息FW1：FW2：用PC2 ping 172.18.1.1 ，可以ping通，在两台防火墙上可以看到相应的地址转换信息FW1FW2把防火墙FW1和FW2的E0/1口地址改为/24，一样可以ping通FW1FW2用PC1 ping 172.18.180.100，可以ping通，在两台防火墙上可以看到相应的地址转换信息FW1：FW2：用PC2 ping 172.18.1.1 ，可以ping通，在两台防火墙上可以看到相应的地址转换信息FW1FW2。

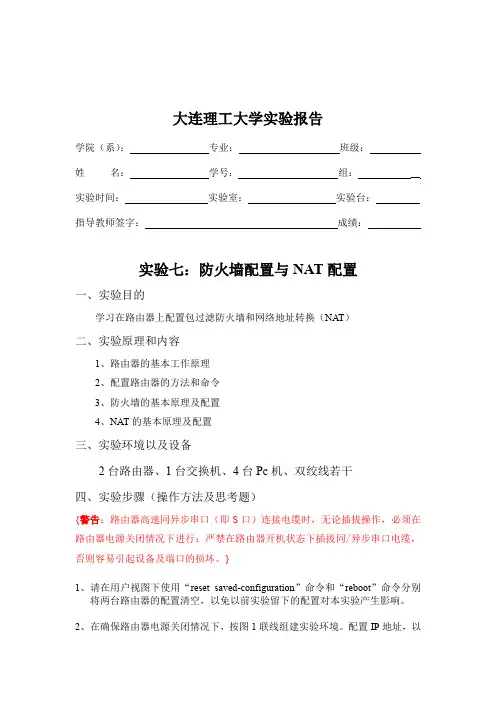

大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：__ 实验时间：实验室：实验台：指导教师签字：成绩：实验七：防火墙配置与NAT配置一、实验目的学习在路由器上配置包过滤防火墙和网络地址转换（NAT）二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、防火墙的基本原理及配置4、NAT的基本原理及配置三、实验环境以及设备2台路由器、1台交换机、4台Pc机、双绞线若干四、实验步骤（操作方法及思考题）{警告：路由器高速同异步串口（即S口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/异步串口电缆，否则容易引起设备及端口的损坏。

}1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将两台路由器的配置清空，以免以前实验留下的配置对本实验产生影响。

2、在确保路由器电源关闭情况下，按图1联线组建实验环境。

配置IP地址，以及配置PC A 和B 的缺省网关为 202.0.0.1，PC C 的缺省网关为 202.0.1.1，PC D 的缺省网关为 202.0.2.1。

202.0.0.2/24202.0.1.2/24192.0.0.1/24192.0.0.2/24202.0.0.1/24202.0.1.1/24S0S0E0E0202.0.0.3/24202.0.2.2/24E1202.0.2.1/24AR18-12AR28-11交叉线交叉线A BCD图 13、在两台路由器上都启动RIP ，目标是使所有PC 机之间能够ping 通。

请将为达到此目标而在两台路由器上执行的启动RIP 的命令写到实验报告中。

（5分） 答：（本组四台路由器均为AR-28） PC A 上命令：[H3C]interface ethernet 0/0[H3C-Ethernet0/0]ip address 202.0.0.1 255.255.255.0 [H3C-Ethernet0/0]interface serial 2/0[H3C-Serial2/0]ip address 192.0.0.1 255.255.255.0 [H3C-Serial2/0]shutdown[H3C-Serial2/0]undo shutdown [H3C]rip[H3C-rip]network 0.0.0.0 PC C 上命令：[H3C]interface ethernet 0/0[H3C-Ethernet0/0]ip address 202.0.1.1 255.255.255.0 [H3C-Ethernet0/0]interface ethernet 0/1[H3C-Ethernet0/1]ip address 202.0.2.1 255.255.255.0 [H3C-Ethernet0/1]interface serial 0/1[H3C-Serial0/1]ip address 192.0.0.2 255.255.255.0 [H3C-Serial0/1]shutdown[H3C-Serial0/1]undo shutdown [H3C]rip[H3C-rip]network 0.0.0.04、在AR18和/或AR28上完成防火墙配置，使满足下述要求：（1） 只有PC 机A 和B 、A 和C 、B 和D 之间能通信，其他PC 机彼此之间都不能通信。

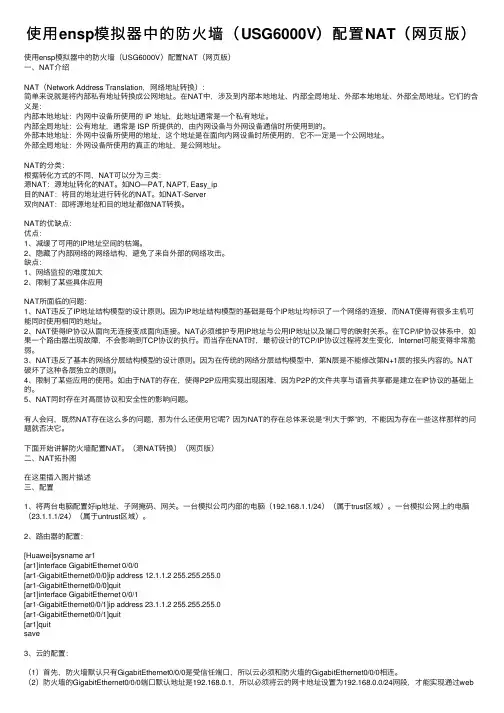

使⽤ensp模拟器中的防⽕墙（USG6000V）配置NAT（⽹页版）使⽤ensp模拟器中的防⽕墙（USG6000V）配置NAT（⽹页版）⼀、NAT介绍NAT（Network Address Translation，⽹络地址转换）：简单来说就是将内部私有地址转换成公⽹地址。

在NAT中，涉及到内部本地地址、内部全局地址、外部本地地址、外部全局地址。

它们的含义是：内部本地地址：内⽹中设备所使⽤的 IP 地址，此地址通常是⼀个私有地址。

内部全局地址：公有地址，通常是 ISP 所提供的，由内⽹设备与外⽹设备通信时所使⽤到的。

外部本地地址：外⽹中设备所使⽤的地址，这个地址是在⾯向内⽹设备时所使⽤的，它不⼀定是⼀个公⽹地址。

外部全局地址：外⽹设备所使⽤的真正的地址，是公⽹地址。

NAT的分类：根据转化⽅式的不同，NAT可以分为三类：源NAT：源地址转化的NAT。

如NO—PAT, NAPT, Easy_ip⽬的NAT：将⽬的地址进⾏转化的NAT。

如NAT-Server双向NAT：即将源地址和⽬的地址都做NAT转换。

NAT的优缺点：优点：1、减缓了可⽤的IP地址空间的枯竭。

2、隐藏了内部⽹络的⽹络结构，避免了来⾃外部的⽹络攻击。

缺点：1、⽹络监控的难度加⼤2、限制了某些具体应⽤NAT所⾯临的问题：1、NAT违反了IP地址结构模型的设计原则。

因为IP地址结构模型的基础是每个IP地址均标识了⼀个⽹络的连接，⽽NAT使得有很多主机可能同时使⽤相同的地址。

2、NAT使得IP协议从⾯向⽆连接变成⾯向连接。

NAT必须维护专⽤IP地址与公⽤IP地址以及端⼝号的映射关系。

在TCP/IP协议体系中，如果⼀个路由器出现故障，不会影响到TCP协议的执⾏。

⽽当存在NAT时，最初设计的TCP/IP协议过程将发⽣变化，Internet可能变得⾮常脆弱。

3、NAT违反了基本的⽹络分层结构模型的设计原则。

因为在传统的⽹络分层结构模型中，第N层是不能修改第N+1层的报头内容的。

网络防火墙的网络地址转换（NAT）配置指南随着互联网的普及和应用的广泛，网络安全问题日益凸显。

为了保护企业的内部网络以及用户的个人隐私，网络防火墙逐渐成为一种必要的安全设施。

而网络地址转换（NAT）作为网络防火墙中的一种重要功能，起到了连接内部网络和外部网络的桥梁作用。

一、什么是网络地址转换（NAT）网络地址转换（Network Address Translation，简称NAT）是一种通过重新分配网络地址来将内部网络与外部网络连接的技术。

其主要功能是将内部网络的私有IP地址转换成外部网络的公有IP地址，以实现互联网的访问。

二、为什么需要进行NAT配置在企业内部网络中，大量用户共享有限的公有IP地址，如果直接将内部网络的IP地址暴露在互联网上，不仅容易受到攻击，还会导致IP地址的浪费。

而通过NAT配置，可以实现内部网络与外部网络的安全隔离，提升网络安全性。

三、NAT配置的步骤及注意事项1. 确定网络拓扑在进行NAT配置前，首先需要确定网络拓扑结构，包括内部网络、外部网络、网络设备等。

清楚了解网络拓扑结构可以更好地规划IP地址转换方案。

2. 配置NAT规则NAT规则是实现地址转换的核心。

根据实际情况，可以选择使用静态NAT还是动态NAT。

静态NAT是指将内部网络的私有IP地址与外部网络的公有IP地址一对一映射，适用于需要对特定主机提供服务的场景。

动态NAT是指将内部网络的私有IP地址通过地址池随机映射成外部网络的公有IP地址，适用于大量用户共享有限IP地址的场景。

3. 配置访问控制列表（ACL）ACL是用于限制网络流量的一种工具。

在NAT配置中，可以通过配置ACL来筛选允许通过NAT的网络流量，从而提高网络安全性。

4. 配置端口转发端口转发是NAT配置中的重要环节，通过将特定端口的访问请求转发到指定的内部主机，实现对特定服务的访问。

端口转发可以提供更加细粒度的访问控制和灵活性。

5. 测试与优化在完成NAT配置后，需要进行测试与优化，确保配置的正确性和稳定性。

H3C- 路由器双出口NAT服务器的典型配置在公司或者组织中，我们通常需要一个网络管理工具，这个工具可以管理和监控网络中的所有设备，保证网络的安全和稳定性。

其中，路由器双出口NAT服务器是一种非常常见的网络管理工具。

本文将介绍 H3C 路由器双出口 NAT 服务器的典型配置方法。

前置条件在进行配置之前，需要确保以下条件：•路由器需要复位为出厂设置状态。

•电脑需要连接到路由器的任意一口网卡上。

•管理员需要知道所需配置的类型和参数。

网络环境在这里，我们假设 LAN 网段为 192.168.1.0/24，WAN1 网卡 IP 地址为10.0.0.1/24，WAN2 网卡 IP 地址为 20.0.0.1/24。

配置步骤步骤1 分别配置两个 WAN 口•登录到 H3C 路由器上，使用管理员权限。

•分别进入 WAN1 和 WAN2 的配置页面，输入以下指令：interface GigabitEthernet 0/0/0undo portswitchip address 10.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CNinterface GigabitEthernet 0/0/1undo portswitchip address 20.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CN步骤2 配置路由策略•在路由器上进入配置模式，输入以下指令：ip route-static 0.0.0.0 0.0.0.0 10.0.0.254ip route-static 0.0.0.0 0.0.0.0 20.0.0.254 preference 10route-policy Wan1 permit node 10route-policy Wan2 deny node 20interface GigabitEthernet 0/0/0ip policy route-map Wan1interface GigabitEthernet 0/0/1ip policy route-map Wan2步骤3 配置防火墙•进入防火墙配置页面，输入以下指令：user-interface vty 0 4protocol inbound sshacl number 3000rule 0 permit source 192.168.1.0 0.0.0.255rule 5 permit source 10.0.0.0 0.0.0.255rule 10 permit source 20.0.0.0 0.0.0.255firewall packet-filter 3000 inbound步骤4 配置虚拟服务器•进入虚拟服务器配置页面，输入以下指令：ip name-server 192.168.1.1acl name WAN1rule 0 permit destination 10.0.0.0 0.255.255.255rule 5 denyacl name WAN2rule 0 permit destination 20.0.0.0 0.255.255.255rule 5 denyip netstream inboundip netstream export source 192.168.1.1 9991ip netstream timeout active-flow 30flow-export destination 192.168.1.2 9991flow-export enable结论以上是 H3C 路由器双出口 NAT 服务器的典型配置方法，这套配置可以满足大部分企业网络环境的需求。

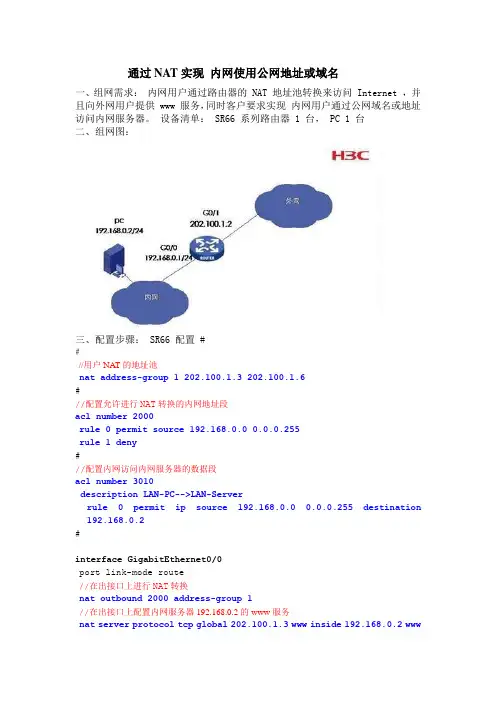

通过NAT实现内网使用公网地址或域名一、组网需求：内网用户通过路由器的 NAT 地址池转换来访问 Internet ，并且向外网用户提供 www 服务，同时客户要求实现内网用户通过公网域名或地址访问内网服务器。

设备清单： SR66 系列路由器 1 台， PC 1 台二、组网图：三、配置步骤： SR66 配置 ##//用户NAT的地址池nat address-group 1 202.100.1.3 202.100.1.6#//配置允许进行NAT转换的内网地址段acl number 2000rule 0 permit source 192.168.0.0 0.0.0.255rule 1 deny#//配置内网访问内网服务器的数据段acl number 3010description LAN-PC-->LAN-Server rule 0 permit ip source 192.168.0.0 0.0.0.255 destination 192.168.0.2#interface GigabitEthernet0/0port link-mode route//在出接口上进行NAT转换nat outbound 2000 address-group 1//在出接口上配置内网服务器192.168.0.2的www服务nat server protocol tcp global 202.100.1.3 www inside 192.168.0.2 wwwip address 202.100.1.2 255.255.255.0#interface GigabitEthernet0/1port link-mode route//内网网关ip address 192.168.0.1 255.255.255.0//对内网访问内网服务器的流量进行地址转换nat outbound 3010//在内网口上配置内网服务器192.168.0.2的www服务，使内网pc能够通过公网地址或域名访问nat server protocol tcp global 202.100.1.3 www inside 192.168.0.2 www#//配置默认路由ip route-static 0.0.0.0 0.0.0.0 202.100.1.1#。
