钢管GB号及适用范围

无缝钢管执行标准1、结构用无缝管（GB/T8162-2008）是用于一般结构和机械结构的无缝钢管。

2、流体输送用无缝钢管（GB/T8163-2008）是用于输送水、油、气等流体的一般无缝钢管。

3、低中压锅炉用无缝钢管（GB3087-2008）是用于制造各种结构低中压锅炉过热蒸汽管、沸水管及机车锅炉用过热蒸汽管和拱砖管用的优质碳素结构钢热轧和冷拔（轧）无缝钢管。

4、高压锅炉用无缝钢管（GB5310-2008）是用于制造高压及其以上压力的水管锅炉受热面用的优质碳素钢、合金钢和不锈耐热钢无缝钢管。

5、化肥设备用高压无缝钢管（GB6479-2000）是适用于工作温度为-40~400℃、工作压力为10~30Ma的化工设备和管道的优质碳素结构钢和合金钢无缝钢管。

6、石油裂化用无缝钢管（GB9948-2006）是适用于石油精炼厂的炉管、热交换器和管道无缝钢管。

7、地质钻探用钢管（YB235-70）是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。

8、金刚石岩芯钻探用无缝钢管（GB3423-82）是用于金刚石岩芯钻探的钻杆、岩心杆、套管的无缝钢管。

9、石油钻探管（YB528-65）是用于石油钻探两端内加厚或外加厚的无缝钢管。

钢管分车丝和不车丝两种，车丝管用接头联结，不车丝管用对焊的方法与工具接头联结。

10、船舶用碳钢无缝钢管（GB5213-85）是制造船舶I级耐压管系、Ⅱ级耐压管系、锅炉及过热器用的碳素钢无缝钢管。

碳素钢无缝钢管管壁工作温度不超过450℃，合金钢无缝钢管管壁工作温度超过450℃。

11、汽车半轴套管用无缝钢管（GB3088-82）是制造汽车半轴套管及驱动桥桥壳轴管用的优质碳素结构钢和合金结构钢热轧无缝钢管。

12、柴油机用高压油管（GB3093-2002）是制造柴油机喷射系统高压管用的冷拔无缝钢管。

13、液压和气动缸筒用精密内径无缝钢管（GB8713-88）是制造液压和气动缸筒用的具有精密内径尺寸的冷拔或冷轧精密无缝钢管。

尺寸 重量 公差
试验 /检 验
化学分析报告 购方检查 记录的保存 化学成分试验：1 元素分析、2 熔炼分析、3 产品分析。 力学性能和工艺性能试验：1 拉伸试验、2 电阻焊和连续炉焊钢管的压扁试验、弯曲试 验、埋弧焊和熔化极气体保护电弧焊焊缝工艺性能试验、焊接接头延性试验、断裂韧性 试验 静水压试验 尺寸检验及称重 外观检查. 无损检验 复验：1 化学分析、 2 拉伸试验、3 压扁试验、4 弯曲试验、5 导向弯曲试验、6 焊缝 1 元素分析 每一次要求分析的元素至少应包括碳、锰、磷、硫和硅;在炼钢时添加的妮、钒、钦 或其任一组合应进行分析;以及在炼钢时添加的用于脱氧之外的其它合金元素也应进行分 析 2 熔炼分析 钢厂应测定用于制造购方订货合同规定钢管的每熔炼批钢的化学成分。化学成分的 测定应符合7.2.1的要求。对L555级钢，熔炼分析的范围未作规定，仅规定了产品分析范 围。 3 产品分析 3 . 1 取样频数 按本标准要求，制造钢管用的每熔炼批钢，制造厂应取两个试样进行分析。 3 . 2 取样方法 无缝钢管：由制造厂选择，产品分析用试样既可以从拉伸试样上截取，也可从成品 钢管上截取。 焊接钢管：由制造厂选择，产品分析用试样既可以从成品钢管、钢板、钢带、拉伸 试样上截取也可从压扁试样上截取。对直缝焊钢管，取样位置应至少与焊缝成900 。对 螺旋焊管. 取样位置与焊缝之间的距离，从任一焊缝边缘测量，均不得小于相邻螺旋焊 缝之间距离的四分之一。对于用钢板或钢带制造的钢管，只要取样频数符合本标准的要 求，则产品分析可由钢板或钢带的供应商进行。 1.试验频数 1 . 1 拉伸试验 1 . 2 电阻焊和连续炉焊钢管的压扁试验 1 . 3 弯曲试验 1 . 4 埋弧焊和熔化极气体保护电弧焊焊缝工艺性能试验 1 . 5 焊接接头延性试验 1 . 6 断裂韧性试验( 批量的定义见附录D ( 标准的附录) S R 3 和S R 4 ) 1 . 6 . 1 对L 5 5 5 级钢管， 每次试验应从每熔炼批钢中或从每批钢管中抽一根钢管 各截取三个试样， 分别测定剪切面积百分率和冲击吸收功。 1 . 6 . 2 对所有直径的L 5 5 5 级焊接钢管， 应从订货合同提供的每熔炼批钢中抽一 根钢管， 在该钢管上截取二个试样进行落锤撕裂试验。 1 . 7 金相检验

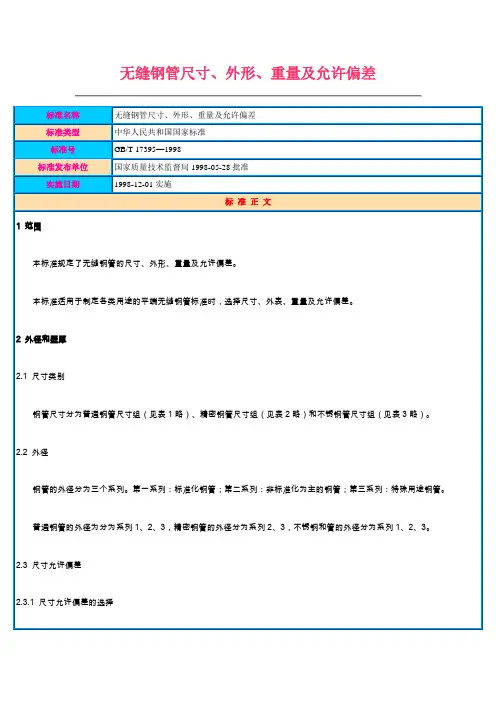

2 外径和壁厚
2.1 尺寸类别
钢管尺寸分为普通钢管尺寸组（见表1略）、精密钢管尺寸组（见表2略）和不锈钢管尺寸组（见表3略）。
2.2 外径
钢管的外径分为三个系列。第一系列：标准化钢管；第二系列：非标准化为主的钢管；第三系列：特殊用途钢管。
普通钢管的外径为分为系列1、2、3，精密钢管的外径分为系列2、3，不锈钢和管的外径分为系列1、2、3。
单根钢管重量允许偏差，%
W1
±10
W2
±7.5
W3
+10
-5
W4
+10
-3.5
W5
+6.5
-3.5
5.2 按理论重量交货的钢管，每批不小于10t钢管的理论重量与实际重量允许偏差为±7.5%或±5%。
不小于
F1
3.0
F2
2.0
F3
1.5
F4
1.0
F5
0.5
4.2 椭圆度
钢管的椭圆度分为四级（见表11）。
表11 钢管椭圆度
椭圆度等级
椭圆度不大于外径允许偏差，%
NR1
80
NR2
70
NR3
60
NR4
50
5 重量
钢管按实际重量交货，也可按理论重量交货。实际质量交货可分为单根重量或每批重量两种。钢管每米的理论重量按式（1）计算：
对钢管全长测得的弯曲度称为全长弯曲度，全长弯曲度分为五级（见表9）。
表9 全长弯曲主
弯曲度等级
全长弯曲度，%
不大于
E1
0.20
E2
0.15
E3
0.10
E4
0.08
E5
0.06
4.1.2 每米弯曲度

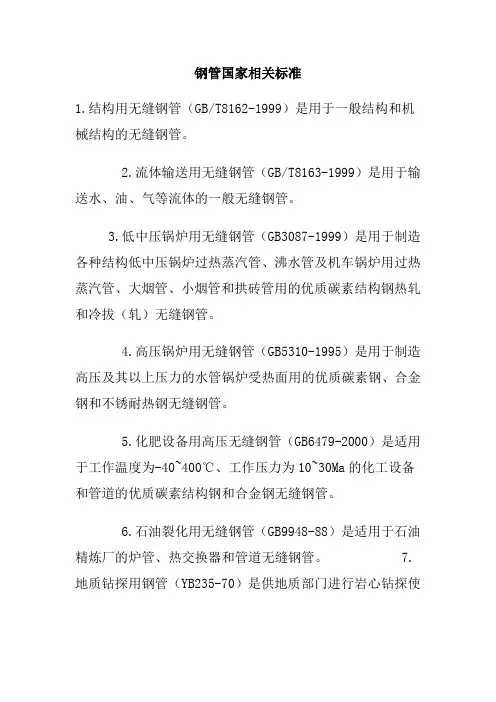

钢管国家相关标准1.结构用无缝钢管（GB/T8162-1999）是用于一般结构和机械结构的无缝钢管。

2.流体输送用无缝钢管（GB/T8163-1999）是用于输送水、油、气等流体的一般无缝钢管。

3.低中压锅炉用无缝钢管（GB3087-1999）是用于制造各种结构低中压锅炉过热蒸汽管、沸水管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管用的优质碳素结构钢热轧和冷拔（轧）无缝钢管。

4.高压锅炉用无缝钢管（GB5310-1995）是用于制造高压及其以上压力的水管锅炉受热面用的优质碳素钢、合金钢和不锈耐热钢无缝钢管。

5.化肥设备用高压无缝钢管（GB6479-2000）是适用于工作温度为-40~400℃、工作压力为10~30Ma的化工设备和管道的优质碳素结构钢和合金钢无缝钢管。

6.石油裂化用无缝钢管（GB9948-88）是适用于石油精炼厂的炉管、热交换器和管道无缝钢管。

7.地质钻探用钢管（YB235-70）是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。

8.金刚石岩芯钻探用无缝钢管（GB3423-82）是用于金刚石岩芯钻探的钻杆、岩心杆、套管的无缝钢管。

9.石油钻探管（YB528-65）是用于石油钻探两端内加厚或外加厚的无缝钢管。

钢管分车丝和不车丝两种，车丝管用接头联结，不车丝管用对焊的方法与工具接头联结。

10.船舶用碳钢无缝钢管（GB5213-85）是制造船舶I级耐压管系、Ⅱ级耐压管系、锅炉及过热器用的碳素钢无缝钢管。

碳素钢无缝钢管管壁工作温度不超过450℃，合金钢无缝钢管管壁工作温度超过450℃。

11.汽车半轴套管用无缝钢管（GB3088-82）是制造汽车半轴套管及驱动桥桥壳轴管用的优质碳素结构钢和合金结构钢热轧无缝钢管。

12.柴油机用高压油管（GB3093-2002）是制造柴油机喷射系统高压管用的冷拔无缝钢管。

13.液压和气动缸筒用精密内径无缝钢管（GB8713-88）是制造液压和气动缸筒用的具有精密内径尺寸的冷拔或冷轧精密无缝钢管。
