探槽野外地质编录一，野外编录１、对探槽揭露的地质现象进行详细观察分层，对分层界线、构造线或蚀变、矿化等地质现象用记号笔标出。
２、布设基线，首先北壁、北西壁、北东壁或正东壁。
用皮尺自起点（零点）至终点拉一条基线（过长时可分段拉线），并量出基线坡度、长度、方位角，同时按长度和坡度角描绘在厘米纸上，并作好记录，槽探素描图比例尺一般为１：100。
３、以基线为准，用钢卷尺按一定间距（视地形和地质体复杂程度适当加密）丈量地形、地质界线、槽底、地层产状、测量位置等，同时把这些内容展绘在同一张厘米纸上。
４、槽探素描图，通常素描一壁一底，当探槽两壁相差较大时，则需素描两壁一底。
槽壁按实际形态绘制，槽底按水平投影法绘制，其底宽取平均宽度绘制规则底；素描图在现场根据丈量结果直接展绘在方格纸图上。
地质界线、地层产状根据实地丈量展绘。
５、探槽拐弯时应标明方位，如拐弯方位角差值小于15°时，槽壁和槽底连续素描，拐点作标记。
大于15°时，槽壁连续素描，槽底裂开表示。
６、探槽较长，且坡度较陡时，可分段素描，并附小比例尺示意图，以概全貌。
７、探槽素描图上，槽壁与槽底之间应留宽度不小于1厘米的间隔，以便注记。
８、地质填图中专门用作地质观察点的短槽（包括剥土）、小圆井、除有特殊意义者外，一般不做正式素描图，但在野外记录本上应作记录和素描。
９、逐层详细观察描述记录，记录于槽探工程原始地质记录表内。
１０、重要地质现象地段用大比例尺素描或照相。
１１、布样，并将样品位置及编号绘到素描图。
采样后见到特殊地质现象，可作采样素描。
二、资料整理１、根据测量地层产状校核素描图产状。
２、图面整饰，花纹、图例、取样分析结果表、图名等齐全。
３、根据岩矿鉴定结果、化学分析结果，对原始记录补充描述。
４、素描图着墨。
三、主要相关文件DZ／T0078《固体矿产勘查原始地质编录规定》四、附表《槽探竣工质量验收记录表》验收人填写，验收评价内容：方位准确度，规格情况，平齐程度，基岩揭露状况。
槽探地质编录槽探原始地质编录地质部二○一二年三月探槽（investigation pit）是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般采用与岩层或矿层走向近似垂直的方向，按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造），长度可根据用途和地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整（图1）。
槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。
地质编录在探槽施工终止后由地质人员及时进行，采用1:100或1:200的比例尺编录一壁一底，槽底为正投影。
若两壁地质现象变化较大的，则编录两壁一底。
编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1:100或1:200的素描图。
图1探槽横断面图1 现场编录的基本内容1.1 观察研究并记录探槽所揭示的地质现象。
1.2 记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。
2 现场编录必须真实客观2.1 编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。
明确区别开实际观测资料与推断解释资料。
2.2 现场编录应随施工进展及时进行。
2.3 编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规范。
2.4 测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。
2.5 使用的设备和材料必须符合有关规定。
载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。
2.6 记录时用防水墨水或2H绘图铅笔。
2.7 编录时采用行业标准规定的方法和表格。
使用的术语、代号、编码应符合GB9649的规定。
图例应符合有关标准及地勘单位根据矿区特点作出的规定。
3 室内准备工作3.1 组成编录组槽探编录组一般由3－4人组成：组长、作图员、测手（有时可由其他人员兼任）、采样工。
探槽原始地质编录作业指导书SCWTD-QHS·C025-20071 目的为了规范我队在固体矿产勘查中探槽原始地质编录工作，根据《探矿工程原始地质编录细则》制定本作业指导书。
探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。
2 引用标准GB/T0078—1993 固体矿产勘查原始地质编录规定中国地质调查局：固体矿产勘查原始地质编录规程3 准备工作3.1 组成编录组探槽编录组一般由2～3人组成。
包括：组长、作图员，测手（可兼任）。
3.1.1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。
组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
3.1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。
3.1.3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。
4 探槽原始地质编录前编录壁及方向的确定探槽方向总体可以归为两类即近东西走向(以下简称东西向)和近南北走向(以下简称南北向)。
东西向探槽的西端在225°—315°方向范围内，东端在45°—135°方向范围内(图1a)；南北向探槽的北端在315°—45°方向范围内，南端在135°—225°范围内(图1b)。
两个方向道选壁及作图方向按下述原则确定。
图1 探槽方向判定4.1东西向探槽编录壁及绘图方向的确定北壁明显高于南壁(这时，在北壁揭露出的基岩较南壁完整)或南北壁高低相近时:编录壁首选北壁，编录人面向北壁素描作图。
探槽的西端(南西端一北西端)放图的左侧，东端〔北东端一南东端)放图的右侧，探槽起点在西时，自西往东编录，则自左往右作图(如图2a)；探槽起点在东时，自东往西编录，则自右往左作图(如图2b)。
探槽（井）原始地质编录重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。
3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位臵、导线点等按与基线的相对位臵，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm 放大绘。
（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。
③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位臵，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。
（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地质界线相连成图。
6．描述纪录：（1）以基线为准，依次逐一记录。
（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
7．小园井编录：编录时特别注意安全！文图合一。

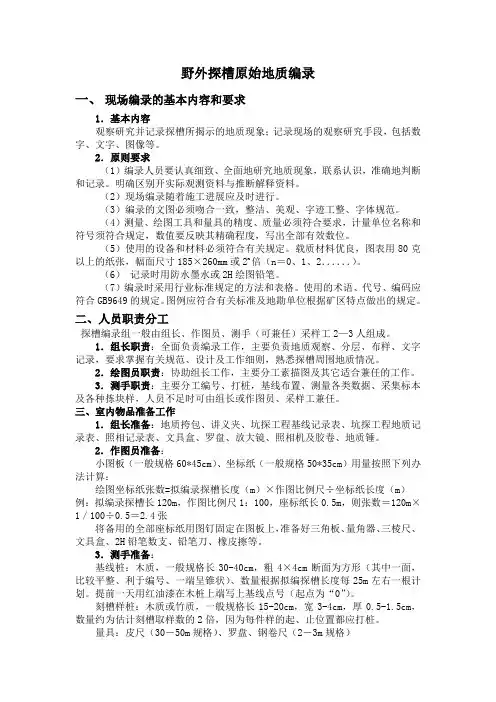

野外探槽原始地质编录一、现场编录的基本内容和要求1．基本内容观察研究并记录探槽所揭示的地质现象；记录现场的观察研究手段，包括数字、文字、图像等。
2．原则要求（1）编录人员要认真细致、全面地研究地质现象，联系认识，准确地判断和记录。
明确区别开实际观测资料与推断解释资料。
（2）现场编录随着施工进展应及时进行。
（3）编录的文图必须吻合一致，整洁、美观、字迹工整、字体规范。
（4）测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。
（5）使用的设备和材料必须符合有关规定。
载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。
（6）记录时用防水墨水或2H绘图铅笔。
（7）编录时采用行业标准规定的方法和表格。
使用的术语、代号、编码应符合GB9649的规定。
图例应符合有关标准及地勘单位根据矿区特点做出的规定。
二、人员职责分工探槽编录组一般由组长、作图员、测手（可兼任）采样工2—3人组成。
1．组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
2．绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
3．测手职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样，人员不足时可由组长或作图员、采样工兼任。
三、室内物品准备工作1．组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。
2．作图员准备：小图板（一般规格60*45cm）、坐标纸（一般规格50*35cm）用量按照下列办法计算：绘图坐标纸张数=拟编录探槽长度（m）×作图比例尺÷坐标纸长度（m）例：拟编录探槽长120m，作图比例尺1：100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。
手把手教你做编录：探槽、钻探、坑探探槽Coastean探槽原始地质编录一、槽探工程（一）工程布置及质量要求探槽是揭露地表地质体(矿体)的主要工程之一，主要用于矿(化)体、破碎蚀变带、异常浓集中心的揭露检查和己知矿(化)体的追索控制。
工作前期，工程布设可放稀间距，以对矿(化)体的宏观控制为目的。
随着工作进展，主矿带、主矿体分布地段，工程间距原则上应以探求相应级别资源量的勘查网度为准。
探槽布置在覆盖厚度不超过3米的地段，垂直于目标地质体长轴方向、岩层走向或总的构造线方向布置。
断面规格一般不硬性规定，要求槽底宽不得小于0.5—0.8米，深度一般不大于3m，进入新鲜基岩达到0.3—0.5米，以能看清楚产状为原则。
（二）探槽素描方法1、探槽的素描一般绘制一壁一底展开图。
一般南北向绘西壁，东西向绘北壁，北东向绘北西壁，北西向绘北东壁，素描图的摆放要求南端、南西端、西端、北西端置于图纸左侧作为起点。
如果探槽两壁地质现象相差较大时，则需绘制两壁一底。
2、图上槽壁置于槽底上方，当规定的素描槽壁缺失或无法素描时，描绘另一壁，素描图槽壁置于槽底下方，仍然满足素描图摆放要求。
3、编录人员到现场后，要首先对探槽内的地质现象作总体了解，对主要地质现象细心观察，统一认识，然后分工编录。
4、在探槽两头，分别钉上写有探槽编号的木桩，用皮尺拉好基线，基线要靠近素描的一壁，固定在两端木桩上，读出皮尺米距，用罗盘测量基线方位角与坡度角(若探槽方向及坡度变化较大时，应分段进行测量)。
为了使编录起始点与坐标测量点完全吻合，规定两头木桩均钉在编录时槽头处，木桩作为两端坐标点，两木桩间距即代表探槽实际长度。
5、根据基线的坡度角及长度，在方格纸上按比例尺轻轻画上基线(注上米距)及基线桩，若探槽坡度、走向变化较大而转换导线时，还要在图上标注转换点。
成图后基线不着墨，基线桩要保留并着墨，以便于检查作图质量。
6、用卷尺或有刻度的竹竿，沿着基线所示距离丈量地形、地质特征点(如槽壁地形线、分层界线、构造线、样品位置等)到皮尺的铅直距离。
