电气常用新旧文字符号对照表

电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点 31 JSJ 加速继电器2 WJ 温度继电器 32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点 33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器 34 WH 有功电度表5 LH 电流互感器 35 XKJ 选控继电器6 ZCH 重合闸继电器 36 VARH 无功电度表7 YH 电压互感器 37 XCJ 选测继电器8 BCJ 保护继电器 38 KK 控制开关9 HQ 合闸线圈 39 FJ 复归继电器10 ZJ 中间继电器 40 HK 转换开关11 HC 合闸接触器 41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器 42 ZK 自动开关13 TQ 跳闸线圈 43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器 44 CK 测量转换开关15 LJ 电流继电器 45 XJJ 信号监察继电器16 HJ 合闸继电器 46 XK 信号转换开关17 YJ 电压继电器 47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器 48 DK 刀开关19 SJ 时间继电器 49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器 50 MK 灭磁开关21 CJ 差动继电器 51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器 53 V 电压表24 JJ 监察继电器 54 XWK 限位开关25 XJ 信号继电器 55 W 有功功率表26 SXJ 事故信号中间继电器 56 XD 信号灯27 RJ 热继电器 57 WAR 无功功率表28 YXJ 预告信号中间继电器 58 LD 绿色信号灯29 BSJ 闭锁继电器 59 STK 手动同期转换开关30 HZ 频率表 60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯 91 YM 电压互感器二次电压小母线62 RD 熔断器 92 L 电感63 GD 光字牌 93 ZM 转角变压器小母线64 JRD 击穿保险 94 D 二极管65 WS 位置指示灯95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器 97 Z 整流器68 KM 控制回路小母线 98 DS 电磁铁69 DO 电笛 99 R 电阻70 RKM 弱电控制回路电源小母线 100 LP 连接片71 JL 警铃 101 RF 附加电阻72 XM 信号回路电源小母线 102 QP 切换片73 HA 合闸按钮 103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。

母线色标
直流：正极—红色，负极—蓝色交流：A-黄色，B-绿色，C-红色
中性线：不接地—白色，接地—紫色
用电设备端线色标
U线-红色，V线-黄/白色,W线-黑，地线—黄绿色
电动机接线端子
1、JO系列电动机的接线端子如下：
第一绕组的首末端为：D1 、D4 ，第二绕组的为：D2、D5，第三绕组的为：D3、D6 。

2、Y系列电动机的接线端子如下：
第一绕组的首末端为：U1 、U2 ，第二绕组的为：V1、V2，第三绕组的为：W1 、W2。

变压器接线端子
1、三相变压器,高压侧 A、B、C、O,低压侧a、b、c、o
2、单相变压器,高压侧 A、X,低压侧a、x
电度表接线端子
1、单相
2、三相三线电度表
3、三相四线电度表
兆欧表接线端子
L—线路 E—接地 G—屏蔽
单相插座
双孔：左孔零线，右孔火线，三孔：左孔零线，右孔火线，上孔地线
常用电气符号
二次回路文字符号之下角符号
二次回路数字标号
热电阻分度特性对照表
PT100铂电阻分度特性对照表。

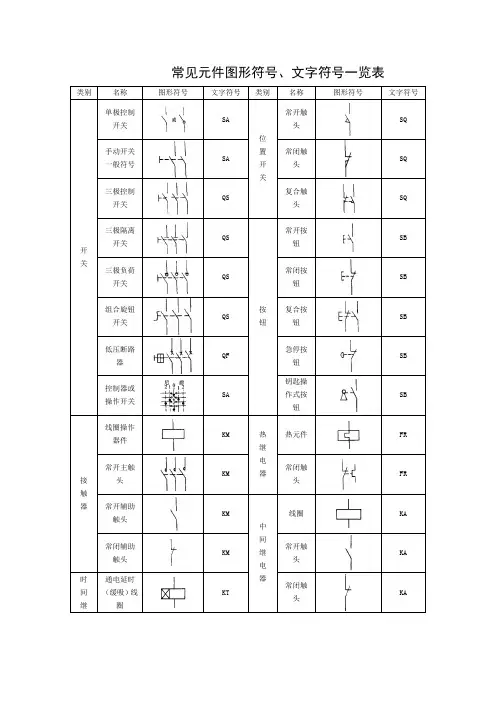

常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ 10 功率继电器 KP GJ11 差动继电器 KD CJ 12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ 14 中间继电器 KC ZJ15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ 26 事故信号中间继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA 42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA 44 起动按扭 SBst QA45 自保持按扭 SBhs BA 46 停止按扭 SBss47 控制开关 SAC KK 48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK 50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK 52 手动同期转换开关 1SASC STK 53 自同期转换开关 SSA2 ZTK 54 自动开关 QA55 刀开关 QK或SN DK 56 熔断器 FU RD57 快速熔断器 FUhs RDS 58 闭锁开关 SAL BK59 信号灯 HL XD 60 光字牌 HL或HP GP61 警铃 HAB或HA JL 62 合闸接触器 KMC HC63 接触器 KM C 64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ 66 插座 XS67 插头 XP 68 端子排 XT69 测试端子 XE 70 连接片 XB LP71 蓄电池 GB XDC 72 压力变送器 BP YB73 温度变送器 BT WDB 74 电钟 PT75 电流表 PA 76 电压表 PV77 电度表 PJ 78 有功功率表 PPA79 无功功率表 PPR 80 同期表 S81 频率表 PF 82 电容器 C83 灭磁电阻 RFS或Rfd Rmc 84 分流器 RW85 热电阻 RT 86 电位器 RP87 电感（电抗）线圈 L 88 电流互感器 TA CT或LH 89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL 91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU。

常见元件图形符号、文字符号一览表序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ 10 功率继电器 KP GJ11 差动继电器 KD CJ 12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ 14 中间继电器 KC ZJ1517192122232527293133353739 合闸按扭 SBC HA 40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA 42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA 44 起动按扭 SBst QA45 自保持按扭 SBhs BA 46 停止按扭 SBss47 控制开关 SAC KK 48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK 50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK 52 手动同期转换开关 1SASC STK 53 自同期转换开关 SSA2 ZTK 54 自动开关 QA55 刀开关 QK或SN DK 56 熔断器 FU RD57 快速熔断器 FUhs RDS 58 闭锁开关 SAL BK5961636567697173757779818385 热电阻 RT 86 电位器 RP87 电感（电抗）线圈 L 88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL 91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD9596979899100101102103104105。

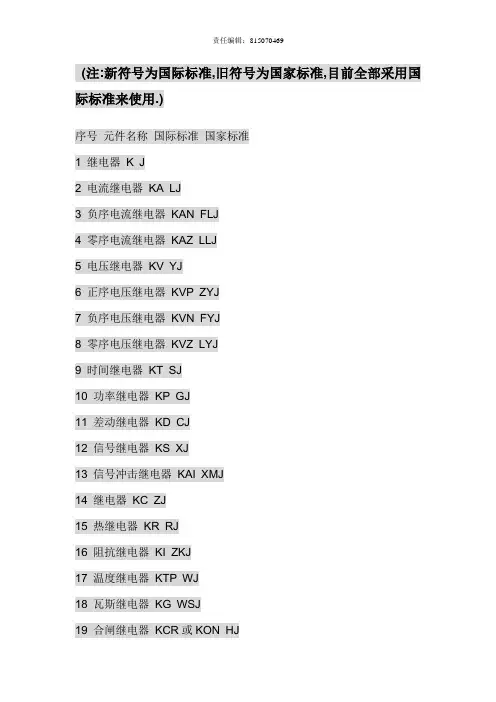

(注:新符号为国际标准,旧符号为国家标准,目前全部采用国际标准来使用.)序号元件名称国际标准国家标准1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸继电器 KCP HWJ22 跳闸继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压继电器 KVM YZJ26 事故信号继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,Y A电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

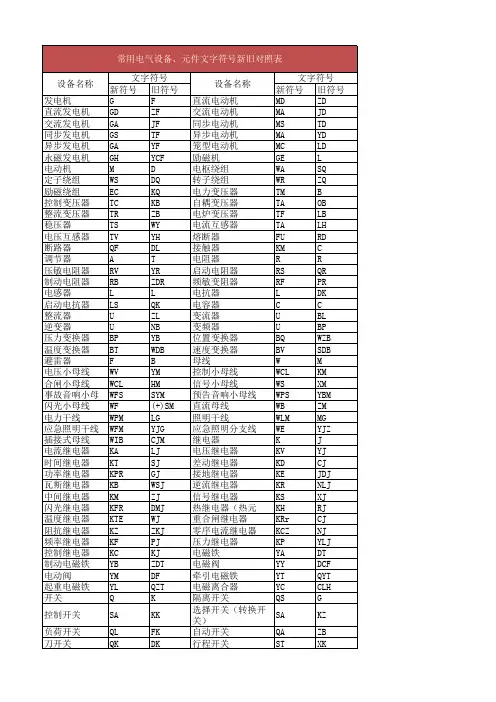

电气系统图里的常用电气元器件符号都是是什么?电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥AB DQ晶体管放大器AD DF集成电路放大器AJ印刷电路板AP抽屉柜AT旋转变压器(测速发电机) TG CF电容器C C发热器件EH RJ照明灯EL ZD空气调节器EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件FA SX具有延时动作的限流保护器件FR YX具有延时和瞬时动作的限流保护器件FS YSX熔断器FU RD限压保护器件FV RD同步发电机GS TF异步发电机GA YF蓄电池GB XC声响指示器HA YS光指示器HL GS指示灯HL SD瞬时有或无继电器，交流继电器KA J接触器KM C极化继电器KP JJ簧片继电器KP延时有或无继电器KT SJ电感器L L电抗器L DK电动机M D同步电动机MS TD异步电动机MA YD电流表PA I电压表PV U电能表PJ Wh断路器QF DL电动机保护开关QM隔离开关QS GLK电阻器R R电位器RP W控制开关SA KK选择开关XK按钮开关SB AK电流互感器TA LH控制变压器TC KB电力变压器TM LB电压互感器TV YH整流器U ZL二极管V D晶体管B晶闸管KG电子管VE G控制电路用电源的整流器VC KZ 连接片XB LP测试插孔XJ插头XP CT插座XS CZ端子板XT JX电磁铁YA DT电磁制动器YB ZD电磁离合器YV CLH电磁吸盘YH CX电动阀YM电磁阀YV(二)常用辅助文字符号电流A L交流AC JL自动A，AUT Z加速ACC JS附加ADD F可调ADJ T辅助AUX FZ异步ASY Y制动B，BRK ZD黑BK蓝BL A向后BW H控制C K直流DC ZL紧急EM低L D正，向前FW Q绿GN L高H G输入IN SR感应IND Y左L ZU主，中M Z手动M，MAN S断开OFF DK闭合ON BH输出OUT SC记录R JL右R YO反R F红RD H复位R，RST F备用RES BY信号S X起动ST Q停止STP T同步SYN T温度T W时间T S速度V SD电压速度V Y白WH B黄YE U附录4 电气设备常用文字符号新旧对照表注：本表摘自国家标准《电气技术中的文字符号制订通则》(GB 7159—87)和《电工设备文字符号编制通则》(GB 315—64)。

常见电气元件图形符号、文字符号一览表[1] 附录一常见元件图形符号、文字符号一览表1.温度控制器JR2.电压互感器YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压RD5.合闸按钮HA6.跳闸按钮TA7.开关柜的电压母线a相YMa8.避雷器 F9.温度继电器WJ 10.低压断路器QF11.功率表W12.转换开关进线柜SV 电容柜SC13.自控仪ZKY14.功率因数表COS15.热继电器FR16.接触器KM17.绿色灯HG18.红色灯HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA 46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB 74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b 99 准同期合闸小母线 1WSC,2WSC,3WSC 1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM 101 信号电源小母线 +WS,-WS +XM,-XM 102 合闸电源小母线 +WON,-WON +HM,-HM 103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器 KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件 FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS 端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP 照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR 限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV 电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC 气动执行器YPAYA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM 配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP 照明分支线WL应急照明分支线WE电力干线WPM 照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE 正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT限位开关SQ接近开关SQP手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF消弧线圈LA 滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM。
