天然气脱水工程设计一、工程背景随着天然气的广泛应用和需求的不断增长，对天然气质量的要求也越来越高。
水分是天然气中常见的污染物之一，它会降低热值，同时在输送管道中形成水合物，对管道造成腐蚀。
因此，在天然气输送前，必须对天然气进行脱水处理。
二、脱水方法常用的天然气脱水方法有物理吸附脱水法和化学吸附脱水法。
物理吸附脱水法是利用吸附剂吸附天然气中的水分子，将其从天然气中分离出来；化学吸附脱水法是利用化学剂将天然气中的水分子转化为可分离的液体，然后通过沉降或过滤等方法将其从天然气中去除。
三、脱水工艺流程1.初级脱水：将天然气通过冷凝器冷却，使水分子与天然气中的液体相结合形成水合物，然后通过隔离器将水合物与天然气分离，并排出水分。
2.中级脱水：将初级脱水后的天然气通过填充吸附剂的吸附器，吸附剂将天然气中的水分子吸附，将干燥的天然气从吸附剂中排出。
3.精制脱水：将中级脱水后的天然气通过再生装置，使吸附剂再生并去除吸附剂上的水分，然后将天然气和再生气体分离，并排出。
四、关键设备和工程参数1.冷凝器：用于初级脱水过程中冷却天然气。
2.隔离器：用于初级脱水过程中将水合物与天然气分离。
3.吸附器：用于中级脱水过程中吸附天然气中的水分子。
4.再生装置：用于精制脱水过程中再生吸附剂并去除水分。
工程参数包括天然气流量、水合物含量、吸附剂种类和用量等。
五、安全与环保考虑在天然气脱水工程设计中，需要考虑到安全和环保因素。
例如，在设计吸附剂选择和用量时，需要考虑到吸附剂的毒性和可再生性。
此外，需要合理设计安全设备和应急措施，确保工程安全运行。
总结：天然气脱水工程设计是为了去除天然气中的水分，提高天然气质量和热值。
在设计中需要考虑脱水方法、工艺流程、关键设备和工程参数以及安全与环保因素。
通过合理的天然气脱水工程设计，可以有效提高天然气的质量和利用效率。
天然气电脱水原理和基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!天然气电脱水是一种物理分离技术，其主要原理是通过电场作用，将天然气中的水分和杂质去除，从而获得干燥的天然气。
天然气脱水工艺流程包括以下步骤：
1.来自集气站压力为8.8MPa、温度为23℃的原料天然气进入原料
气重力分离器与过滤分离器，分出液态水分及其他杂质，然后进入TEG吸收塔的下部，自下而上流动，与从上而下的贫TEG 逆流接触，脱除其中水分。
2.干气从塔顶流出，经干气分离器分离出夹带的三甘醇后，出装
置至外输管线。
3.吸收了水分的TEG富液从TEG吸收塔底部流出，经减压后进
入重沸器上部的富液精馏柱顶换热盘管，加热后进入闪蒸罐闪蒸，闪蒸气进入燃料气系统。
4.闪蒸后的富液先后通过机械过滤器和活性炭过滤器，以除去其
中的机械杂质和降解产物。
5.过滤后的富液经TEG缓冲罐与热的贫TEG换热后进入富液精
馏柱，与来自重沸器的蒸汽逆流接触而得到部分提浓。
6.在重沸器内，富液被加热至约200℃。
7.TEG溶液经贫液精馏柱进入缓冲罐，与自下而上的气提气在贫
液精馏柱中逆流接触，以进一步提高贫TEG浓度。
8.高温TEG贫液在缓冲罐内与冷的TEG富液换热后，经冷却器
冷却。
9.TEG循环泵升压后送至吸收塔上部完成TEG吸收和再生循环
过程。
天然气脱水工艺流程演示文稿一、引言天然气是一种重要的清洁能源，然而，在天然气的生产和运输过程中，常常伴随着大量的水分存在。
为了提高天然气的热值和减少管道的腐蚀，需要对天然气进行脱水处理。
二、脱水工艺流程1.提高压力天然气从井口出来时的压力一般比较低，需要通过增压设备将其压力提高到一定程度，以便后续步骤的进行。
2.初级脱水初级脱水是将天然气中的大部分水分去除的工艺步骤。
通常采用的方法是使用吸附剂或干燥剂来吸附天然气中的水分。
常用的吸附剂有硅胶和分子筛等，常用的干燥剂有石油醚等。
天然气经过初级脱水后，水分含量明显降低。
3.残余水分的除去初级脱水后，天然气中仍然会残留一部分水分。
为了进一步降低水分含量，需要使用高效脱水设备进行二次脱水。
常用的高效脱水设备有膜分离器和冷凝器等。
膜分离器通过半透膜的作用将天然气中的水分分离出来，冷凝器则利用冷凝原理将天然气中的水分冷凝成液体。
4.脱水后处理脱水后的天然气含有少量的脱水剂残留物和其他杂质。
为了提高天然气的纯净度，需要经过一系列的后处理步骤。
常用的后处理设备有过滤器和除尘器等。
三、工艺流程的示意图（在演示文稿中插入一张天然气脱水工艺流程示意图，并进行详细解释）四、设备介绍1.增压设备增压设备用于将天然气的压力提高到一定程度。
一般采用的设备有压缩机和泵等。
2.初级脱水设备初级脱水设备主要是吸附剂和干燥剂。
吸附剂常用的有硅胶和分子筛，干燥剂常用的有石油醚等。
3.高效脱水设备高效脱水设备有膜分离器和冷凝器。
膜分离器通过半透膜的作用将水分分离出来，冷凝器通过冷凝原理将水分冷凝成液体。
4.后处理设备后处理设备有过滤器和除尘器。
过滤器用于去除脱水后残留的脱水剂残留物和其他杂质，除尘器用于去除天然气中的颗粒物。
五、总结。

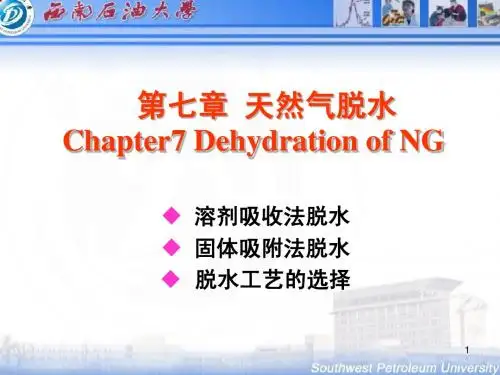

◆天然气脱水的必要性◆溶剂吸收法脱水◆固体吸附法脱水◆第一节天然气脱水的必要性◆天然气脱水的必要性；◆天然气脱水方法；◆天然气脱水深度。
◆一、天然气脱水的必要性◆水的析出将降低输气量，增加动力消耗；◆水的存在将加速H2S或CO2对管线和设备的腐蚀；◆导致生成水合物，使管线和设备堵塞。
因上述三方面原因，所以有必要对天然气进行脱水处理。
◆二、天然气脱水方法◆低温法脱水；◆溶剂吸收法脱水；◆固体吸附法脱水；◆应用膜分离技术脱水。
◆三、天然气脱水深度◆满足用户的要求；◆管输天然气水露点在起点输送压力下，宜比管外环境最低温度低5～7℃；◆对天然气凝液回收装置，水露点应低于最低制冷温度5～7℃。
◆第二节溶剂吸收脱水◆甘醇脱水的基本原理◆甘醇的物理性质◆三甘醇脱水流程和设备◆影响三甘醇脱水效果的参数◆三甘醇富液再生方法及工艺参数甘醇是直链的二元醇，其通用化学式是C n H2n(OH)2。
二甘醇(DEG)和三甘醇(TEG)的分子结构如下：◆一、甘醇脱水的基本原理从分子结构看，每个甘醇分子中都有两个羟基（ＯＨ）。
羟基在结构上与水相似，可以形成氢键，氢键的特点是能和电负性较大的原子相连，包括同一分子或另一分子中电负性较大的原子，所以甘醇与水能够完全互溶，并表现出很强的吸水性。
甘醇水溶液将天然气中的水蒸气萃取出来形成甘醇稀溶液，使天然气中水汽量大幅度下降。
◆二、甘醇的物理性质常用甘醇脱水剂的物理性质如表1所示。
在天然气开发初期，脱水采用二甘醇，由于其再生温度的限制，其贫液浓度一般为95％左右，露点降仅约25～30℃。
50年代以后，由于三甘醇的贫液浓浓度可达98～99％，露点降大，逐渐用三甘醇（TEG）代替二甘醇作为吸收剂。
◆三甘醇吸收剂的特点◆沸点较高(287.4℃)，贫液浓度可达98～99%以上，露点降为33～47℃。
◆蒸气压较低。
27℃时，仅为二甘醇的20%，携带损失小。
◆热力学性质稳定。
理论热分解温度(207℃)约比二甘醇高40℃。
teg脱水原理TEG脱水原理1. 引言TEG（三乙二醇）是一种常用的脱水剂，广泛应用于天然气脱水工艺中。
本文将介绍TEG脱水原理及其工作过程。
2. TEG脱水原理TEG脱水原理基于TEG对水的亲和力较强，通过物理吸附和化学反应的方式，将天然气中的水分去除。
TEG脱水工艺通常包括吸收、脱附和再生三个主要步骤。
2.1 吸收在吸收步骤中，湿气与TEG接触并发生物理吸附和化学反应。
TEG 通过与湿气中的水分子发生氢键作用，将水分子从气相吸附到液相中。
同时，TEG还可以与天然气中的酸性气体发生化学反应，使其被吸收。
2.2 脱附脱附是指将吸附在TEG中的水分子从TEG中分离出来。
在脱附过程中，将饱和的TEG与低压蒸汽接触，通过温度升高和压力降低的方式，使TEG中的水分子从液相转移到气相中。
脱附后的TEG可以再次用于吸收步骤，实现循环利用。
2.3 再生再生是指将脱附后的TEG中的水分子去除，使其恢复到饱和状态，以便再次进行吸收。
在再生过程中，将脱附后的TEG与高温蒸汽接触，通过加热和减压的方式，使TEG中的水分子从气相转移到液相中。
再生后的TEG可以回到吸收器进行下一轮的吸收。
3. TEG脱水工艺流程TEG脱水工艺通常包括吸收塔、冷凝器、分离器、再生器和降温器等设备组成。
3.1 吸收塔吸收塔是进行TEG与湿气接触的主要设备。
湿气从底部进入吸收塔，TEG从顶部喷淋下来，在塔内与湿气接触。
在接触过程中，湿气中的水分子被吸附到TEG中，同时酸性气体也被吸收。
3.2 冷凝器冷凝器用于冷却饱和的TEG，并使其中的水分子凝结为液体。
冷凝器通常采用冷却水或冷凝剂进行冷却，将TEG中的热量带走。
3.3 分离器分离器用于将冷凝后的水分子与TEG分离。
由于TEG和水的密度差异较大，因此可以通过重力分离的方式，将TEG和水分开。
3.4 再生器再生器是将脱附后的TEG中的水分子去除的设备。
脱附后的TEG经过加热和减压，使其中的水分子从气相转移到液相中，实现再生。
天然气三甘醇脱水工艺流程概述：天然气三甘醇脱水工艺是一种常用的气体脱水方法，通过该工艺可以有效地去除天然气中的水分，并提高气体的干度。
本文将详细介绍天然气三甘醇脱水工艺的流程及各个环节的操作步骤。
工艺流程：1. 进气净化：天然气进入脱水工艺前需要进行净化处理，以去除其中的杂质和硫化物。
常见的净化步骤包括除尘、除硫、除油等。
2. 脱水剂循环：在脱水工艺中，使用三甘醇作为脱水剂。
首先，将三甘醇从高压液相换热器中抽出，然后经过再生器进行再生，最后再送回到换热器中进行循环使用。
3. 脱水剂预热：经过再生的三甘醇需要被预热到一定温度，以提高其脱水效果。
预热温度一般为80-100摄氏度。
4. 吸收器：天然气经过预热的三甘醇进入吸收器。
在吸收器中，天然气与三甘醇接触，水分从天然气中被吸收到三甘醇中，同时天然气的干度得到提高。
5. 分离器：吸收过水分的三甘醇和脱水后的天然气进入分离器。
在分离器中，三甘醇和天然气分离，天然气中的水分得以去除，而三甘醇则进一步富集水分。
6. 冷凝器：分离后的天然气进入冷凝器，通过降低温度使其中的水分凝结成水滴，然后被排出系统。
7. 再生器：分离后的富含水分的三甘醇进入再生器，通过加热将其中的水分蒸发出来，再生为脱水剂后送回到换热器进行循环使用。
8. 排水处理：脱水后的水滴通过排水系统进行处理，以确保系统的正常运行。
总结：天然气三甘醇脱水工艺流程包括进气净化、脱水剂循环、脱水剂预热、吸收器、分离器、冷凝器、再生器和排水处理等环节。
通过这个工艺流程，可以高效地去除天然气中的水分，提高气体的干度，从而满足不同工业领域对干燥天然气的需求。
该工艺流程在天然气脱水领域具有广泛的应用前景。
