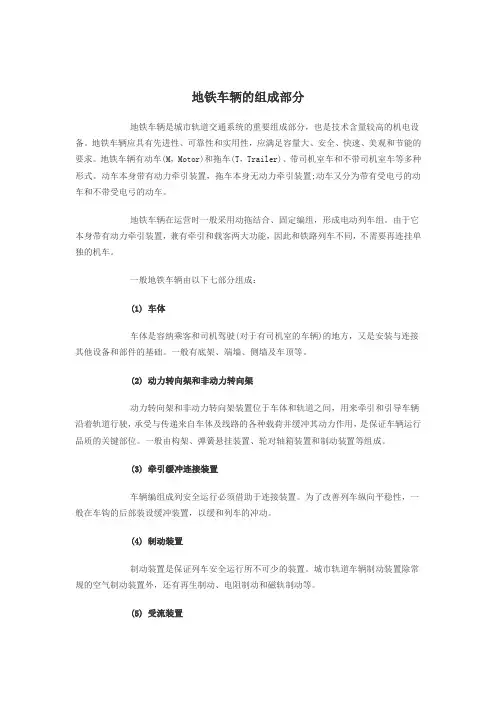

地铁车辆的组成部分地铁车辆是城市轨道交通系统的重要组成部分，也是技术含量较高的机电设备。
地铁车辆应具有先进性、可靠性和实用性，应满足容量大、安全、快速、美观和节能的要求。
地铁车辆有动车(M，Motor)和拖车(T，Trailer)、带司机室车和不带司机室车等多种形式。
动车本身带有动力牵引装置，拖车本身无动力牵引装置;动车又分为带有受电弓的动车和不带受电弓的动车。
地铁车辆在运营时一般采用动拖结合、固定编组，形成电动列车组。
由于它本身带有动力牵引装置，兼有牵引和载客两大功能，因此和铁路列车不同，不需要再连挂单独的机车。
一般地铁车辆由以下七部分组成：(1) 车体车体是容纳乘客和司机驾驶(对于有司机室的车辆)的地方，又是安装与连接其他设备和部件的基础。
一般有底架、端墙、侧墙及车顶等。
(2) 动力转向架和非动力转向架动力转向架和非动力转向架装置位于车体和轨道之间，用来牵引和引导车辆沿着轨道行驶，承受与传递来自车体及线路的各种载荷并缓冲其动力作用，是保证车辆运行品质的关键部位。
一般由构架、弹簧悬挂装置、轮对轴箱装置和制动装置等组成。
(3) 牵引缓冲连接装置车辆编组成列安全运行必须借助于连接装置。
为了改善列车纵向平稳性，一般在车钩的后部装设缓冲装置，以缓和列车的冲动。
(4) 制动装置制动装置是保证列车安全运行所不可少的装置。
城市轨道车辆制动装置除常规的空气制动装置外，还有再生制动、电阻制动和磁轨制动等。
(5) 受流装置从接触导线(接触网)或导电轨(第三轨)将电流引入动车的装置称为受流装置或受流器。
受流装置按其受流方式可分为以下几种形式：a、杆形受流器；b、弓形受流器；c、侧面受流器；d、轨道式受流器；e、受电弓受流器。
(6) 车辆内部设备车辆内部设备包括服务于乘客的车体内的固定附属装置和服务于车辆运行的设备装置。
属于前者的有车电、通风、取暖、空调、座椅、拉手等。
服务于车辆运行的设备装置大多吊挂于车底架，如蓄电池箱、继电器箱、主控制箱、电动空气压缩机组、总风缸、电源变压器、各种电气开关和接触器箱等。
广州华夏职业学院教案首页广州华夏职业学院教案纸4.2 城市轨道交通车辆的机械组成部分一、复习提问城市轨道交通车辆有哪些类型城市轨道交通车辆的选用要素二、讲授新课一般轮轨系统的城市轨道车辆由机械和电气两部分组成，机械部分包括车体，转向架，车钩及缓冲装置，制动系统和空调通风系统。
车辆总体布置的基本原则：1、设备具有良好的可接近性，易于安装和拆卸，便于维护和检修。
电气设备和辅助机组均安装在车下或车顶。
2、保证车辆轴荷重均匀分布。
3、保证电气设备具有良好的工作环境，为了防尘、防雨雪的侵入，电气设备均集中安装在箱体内。
4、尽量使电缆、空气管路和风道长度为最短，尽量减少风道弯曲，并使风量分配均匀。
5、对于产生强磁场的设备均加装屏蔽，以免干扰其它电气设备、电子控制系统和通信信号系统的正常工作。
6、使乘务人员具有良好的工作环境，操作方便和安全，保障乘客乘坐方便和安全。
车辆间贯通，便于乘客流动；司机室前端设安全疏散梯。
（一）、城市轨道交通车辆的主要组成部分及总体结构以上海地铁为例牵引供电方式：架空触网受电；供电电压：DC1500V采用铝合金车体，整体承载结构，走行部为无摇枕转向架，橡胶弹簧和空气弹簧悬挂，制动有电气制动和空气制动作用，牵引电机用斩波器进行无级调速，车辆连接采用密接式车钩进行机械、电气和空气管路的连接，操纵方式有ATC自动控制和人工操纵两种，容量大，舒适性较好上海地铁车辆：A车—带驾驶室的拖车B车—带受电弓的动车C车—不带受电弓的动车（二）、城市轨道交通车辆的机械组成部分（1）车体A、车体的特征车体的外观造型、色彩协调于城市市容规划；座位少、车门多且开度大，服务于乘客的设施较简单。
重量限制较严格，以降低高架线路的工程投资。
车体采用轻量化设计，其他辅助设施尽量采用轻型高科技新材料采用了防火、阻燃、低烟和低毒的材料隔音和减噪措施有严格要求B、车体的材料碳素钢车体自重达到10—13t，成本低，耐腐蚀性最差，维修费用高，而导致总成本最高。
城市轨道交通车辆转向架结构分析摘要：随国民经济的发展，城市规模不断扩大。
城市人口的增加使得交通拥堵的问题日益突出，而城市轨道交通车辆作为城市公共交通运载的主要工具有节能、占地少、存储空间大、安全系数高、绿色环保无污染等特点，还为乘客提供了优良的服务条件，是绿色的行驶工具，适于城市的发展。
而对于动车来讲，转向架是列车最重要的部分，转向架的结构设计是否合理，材料使用是否安全稳固，关系着列车的稳定性、安全性、以及使用寿命。
转向架的架构多采用焊接架构，在受力较大部位容易出现问题，本文就城市轨道交通车辆转向架的作用构成及常见故障进行分析，如何实现转向架结构的安全稳定性发展。
关键词：城市轨道交通车辆转向架结构随生活水平的提高，人们对动车的乘坐要求逐渐增加，在乘车的舒适度和安全性能方面得到进一步改善，而车辆在长期的高负荷工作中，如维护不当或者转向架的设计结构不合理，都会造成动车故障影响交通车辆的正常运行，人们的行驶安全不能得到保障，因此合理的转向架结构设计及安全材料的使用才能提高列车的稳定性舒适性。
一、城市轨道车发展前景1.1现阶段城市轨道交通建设现状城市化进程的加快，使我国人口规模不断上升，建筑行业也不断扩大，因此城市的交通问题面临着严峻的考验，交通拥堵及交通安全问题迫在眉睫，严重阻碍了社会经济的发展。
各城市开始纷纷加入到城市轨道交通建设的热潮中。
而稳定的轨道交通网络建立，可以为城市居民提供快捷可靠的运输服务，减少因空间距离而带来的经济发展阻碍，加快城市化经济的飞速发展。
1.2城市轨道交通车辆的发展特点轨道交通是城市交通发展中不可或缺的支柱，甚至可能会在未来改变城市的发展状态。
城市轨道交通正处于一个新的发展阶段，由于城市轨道车辆运行速度快、同时多半建在地下，占地面积少可以减轻地面交通压力，从而使地面的道路更加顺畅；采用封闭线路的专用通道运行方式和其他车辆和行人无干扰发生交通事故的概率极小；安全性能好且不受气候的因素的影响，电力是城市轨道交通的唯一能源，除了尾气排放无空气污染，因此可以推动城市的发展，提高城市形象，在城市公共交通中发挥着重要的作用。
教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、复习提问二、课堂讲授师生互致问候，宣布开始上课。
请说明转向架的作用有哪些？请回答转向架的组成有哪些部分？3、请描述转向架的种类有哪些？第二节构架构架的作用与要求1、部分尺寸精度要求较高，使一些部件安装具有较高的定位精度，如轮对定位，使转向架具有较好的运行性能。
2、便于各部件及附加装置的安装，包括轮对安装、传动齿轮装置的悬挂、牵引电动机的安装、制动系统的安装。
3、结构经过设计，具有足够高的强度，承受并传递牵引力、制动力、车体质量以及各种冲击、振动，保证列车运行安全。
二、构架的分类就制造工艺而言，转向架的构架主要有铸钢构架和焊接构架两种形式。
三、构架的组成学生集中注意力，开始进入学习状态。
积极主动回答问题，进行自我检测，提出疑问知识点通过图片积极思考，组织语言归纳总结。
55105轮对是车辆的重要部件之—。
它承受着从车体、钢轨两个方面传递来的各种作用力，并引导车轮沿钢轨上滚动完成车辆的运行。
轮对性能的好坏，直接影响行车安全。
因此，轮对必须坚固耐用，各部尺寸必须符合技术规定，以确保行车安全。
轮对由一根车轴和两个相同的车轮组成，组装时采用过盈配合，在轮轴顶压机(油压机)上将两车轮压装于车轴两端。
车轴采用优质碳素钢加热锻压成型，经过热处理和机械加工制成。
车轴是轮对的主要配件，它除与车轮组成轮对外，两端还要与轴箱油润装置配合，保证车辆安全运行。
国产车轴普遍采用代号为“LZ50”的车轴钢。
进口车轴多采用型号为“A1N”车轴钢。
滚动轴承车轴的各部名称及作用（如图3-8(a)、(b)、(c)所示）车轴分为动力车轴和非动力车轴，动力转向架上两根车轴都是动力车轴，非动力转向架上两根车轴均为非动力车轴。
但对于带有传动轴的动力转向架一根是动力轴（安装在转向架内侧），另一根是非动力轴。
对要求进行记录，完成小组划分，对不清楚的地方及时提问。
