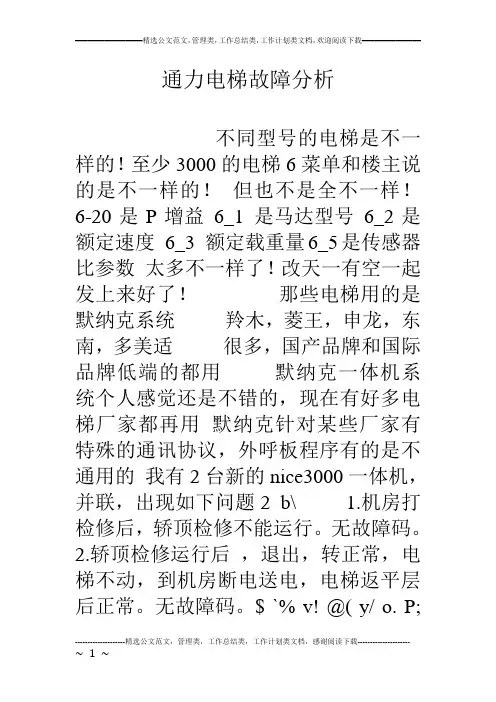

通力电梯故障分析不同型号的电梯是不一样的!至少3000的电梯6菜单和楼主说的是不一样的!但也不是全不一样!6-20是P增益6_1 是马达型号6_2是额定速度6_3 额定载重量6_5是传感器比参数太多不一样了!改天一有空一起发上来好了!那些电梯用的是默纳克系统羚木,菱王,申龙,东南,多美适很多,国产品牌和国际品牌低端的都用默纳克一体机系统个人感觉还是不错的,现在有好多电梯厂家都再用默纳克针对某些厂家有特殊的通讯协议,外呼板程序有的是不通用的我有2台新的nice3000一体机,并联,出现如下问题2 b\ 1.机房打检修后,轿顶检修不能运行。
无故障码。
2.轿顶检修运行后,退出,转正常,电梯不动,到机房断电送电,电梯返平层后正常。
无故障码。
$ `% v! @( y/ o. P;n( W 3 运行中,偶尔出现内选莫名消号,外招数显不变的现象。
请老师指点一下。
1. 机房检修后,轿顶打检修不能运行,首先要看输入点X9是否动作,一般厂家检修公端信号输入都是用的X9,如果输入点的灯在检修与正常间转换时有变化说明信号没有问题,反之则不行!另外提醒,之前不少厂家都是轿顶与机房的检修是互锁的。
2.轿顶检修转正常不返平层。
有个功能在F6-11里面,如果设置了单单检修转正常是不会返平层的,而你去下电再上电其实就是等于门锁断开一次,下次如再遇此情况,可以看操作器上显示的速度,如果检修转正常了但面板显示的速度还是,那么就是还在检修状态,返不了平层,试试将门锁断开再合上!’ G6 u _7 W; Y4 o. [) T’ \\ 3.外招及内招销号,只有在故障时或反向时消号,正常情况下只有双击消号,不会自然消号的,这个时候你要看看指令分配板是否进过水了。
另外看下FC组的故障代码里是否有E51出现,因为是并联的,CAN通讯上可能会存在点问题,但这个故障是会自动消号的,电梯运行故障出来时指令就会消号,外招显示不变的情况就要检查接地,干扰了,是某一层还是所有的楼层?不知道这些对你有没有帮助!’ 通力3000小机房电梯消防运行怎么取消啊... 现在电梯打了消防后,电梯返1层开门,进入轿厢后选择楼层按关门键电梯就运行了... 怎么改成电梯消防动作后返1层开门就不运行了内选也不能使用是不是修改1-62消防类型参数, 我改了可是不能用, 参数原始是5, 我改成1和6都试过,但是不行1-62改为0才是关闭消防的选项. 电梯的消防有两种模式:一种叫消防运行,第二种叫做消防迫降. 消防运行是特点是: 1,消防运行的开关一般安装在电梯的一楼位置. 2,消防开关运作后电梯会自动返回基站,然后开门,可以手动开关门,并且内呼有效.3,消防运行接线在消防板上的1和10两根线上. 消防迫降的特点: 1,消防迫降的开关一般在监控室,与小区或是楼域的消防联动在一起.2, 消防迫降动作后电梯会自动返回基站,之后停止服务. 3,消防迫降接线在消防板上2和9两根线上. 我有一台小机房梯子,有时会报0095在某层开门不运行,轿顶机房检修均不动,关电后送电正常,怎么破?0095是告诉你你那层的厅门打不开!或是厅门锁短接,建议你先调整故障出现的那层厅门门锁. 那种VF25L那种KONE可以换成威科光幕不是怎么样接信号线以前听人家说要改线不知道是不是将外接的光幕的信号点接在门机板的输入点和0V就行了!这个只要注意看下图纸就知道了我有1台12层的通力电梯经常在1楼与3楼之间死机困人,查看主板故障码最多的是0108,0170,0021,其中0108出现了14次。
课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:7.1.1 断电,使用专用拔子,取下LCE D7 芯片7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

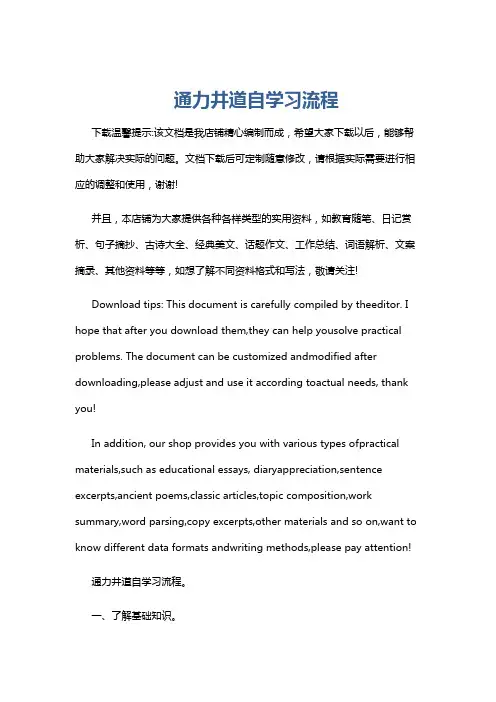

通力井道自学习流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!通力井道自学习是指电梯在安装或维护后,通过自动运行和检测,获取井道内各个位置的信息,以便电梯能够准确地停靠在各个楼层。
通力电梯更换各型号电路板后需进行1LCE井道信号装置的检查1.1杆型探头3061:U/N探头77U/N探头杆型探头3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸1.2U型感应器U型感应器由3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:SU型感应器由U型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2LCE通过参数修改楼层显示2.1操作界面的介绍2.2修改楼层显示3LCE故障处理3.1读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1读取存储的故障E–2–1清除存储的故障3.2故障处理按照LCE操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14LCE更换LCECPU板(除LCECPU561外)4.1LCECPU板的类型LCECPU有三种:LCECPU20LCECPU40LCECPUncLCECPU20LCECPU40用于MINILCECPUnc用于MONO SMONO TRANSYS4.2更换LCECPU板当LCECPU板上的change board红灯点亮及某个功能不能实现,确认电子板问题时,需要更换LCECPU板更换部骤:4.2.1断电拆掉LCECPU板前面的LCECAN板(如果有)拔下所有连接插头,取下带黄色标签的LCECPU D7芯片(因为新板不带芯片)4.2.2拆掉固定螺丝取下旧板.4.2.3安装新板,安装螺丝固定4.2.4装回LCECPU D7芯片,还原所有连接插头,装回LCECAN板.4.2.5送电,做5-7-1做5-2-14.2.6按照功能表设置所有菜单4.2.7快车运行,按功能表检查所有功能是否正常.5LCE更换除LCECPU板之外的其他部件当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1机房部份:LCEADO板直接更换,不需要做设定LCEOPT板确认新板上的封插与旧板一致,做5-7-1 LCEREC板直接更换LCEGTW板更换后,做5-7-1LCEGTWO板确保新板上的封插与旧板一致,更换后,作5-7-1 LCECAN板确保新板上的芯片版本与旧板一致5.2轿厢部份LCECCB板更换完电子板后做5-7-1LCECOB板更换电子板后做5-7-1LCECEB板更换电子板后做5-7-16LCE修改参数6.1菜单介绍LCE控制系统共有9个部份的菜单,如下:E故障显示1电梯参数2V3F16es驱动的参数3楼层标志4显示5调试6驱动参数(根据驱动的不同参数不一样)7电梯参数8外部群组参数具体参数见附件26.2修改参数参数需要修改时,根据电梯功能表,按照本资料的第2.2部份更改7LCE D7D8更换7.1LCE D7更换当LCE D7芯片需要升级或损坏时,更换LCE D7芯片更换步骤:7.1.1断电,使用专用拔子,取下LCE D7芯片7.1.2安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各型号电路板后需进行1LCE井道信号装置的检查1.1杆型探头3061:U/N探头77U/N探头杆型探头3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸1.2U型感应器U型感应器由3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:SU型感应器由U型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2LCE通过参数修改楼层显示2.1操作界面的介绍2.2修改楼层显示3LCE故障处理3.1读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1读取存储的故障E–2–1清除存储的故障3.2故障处理按照LCE操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14LCE更换LCECPU板(除LCECPU561外)4.1LCECPU板的类型LCECPU有三种:LCECPU20LCECPU40LCECPUncLCECPU20LCECPU40用于MINILCECPUnc用于MONO SMONO TRANSYS4.2更换LCECPU板当LCECPU板上的change board红灯点亮及某个功能不能实现,确认电子板问题时,需要更换LCECPU板更换部骤:4.2.1断电拆掉LCECPU板前面的LCECAN板(如果有)拔下所有连接插头,取下带黄色标签的LCECPU D7芯片(因为新板不带芯片)4.2.2拆掉固定螺丝取下旧板.4.2.3安装新板,安装螺丝固定4.2.4装回LCECPU D7芯片,还原所有连接插头,装回LCECAN板.4.2.5送电,做5-7-1做5-2-14.2.6按照功能表设置所有菜单4.2.7快车运行,按功能表检查所有功能是否正常.5LCE更换除LCECPU板之外的其他部件当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1机房部份:LCEADO板直接更换,不需要做设定LCEOPT板确认新板上的封插与旧板一致,做5-7-1 LCEREC板直接更换LCEGTW板更换后,做5-7-1LCEGTWO板确保新板上的封插与旧板一致,更换后,作5-7-1 LCECAN板确保新板上的芯片版本与旧板一致5.2轿厢部份LCECCB板更换完电子板后做5-7-1LCECOB板更换电子板后做5-7-1LCECEB板更换电子板后做5-7-16LCE修改参数6.1菜单介绍LCE控制系统共有9个部份的菜单,如下:E故障显示1电梯参数2V3F16es驱动的参数3楼层标志4显示5调试6驱动参数(根据驱动的不同参数不一样)7电梯参数8外部群组参数具体参数见附件26.2修改参数参数需要修改时,根据电梯功能表,按照本资料的第2.2部份更改7LCE D7D8更换7.1LCE D7更换当LCE D7芯片需要升级或损坏时,更换LCE D7芯片更换步骤:7.1.1断电,使用专用拔子,取下LCE D7芯片7.1.2安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯LCECPU电路板结构介绍及常见故障
通力电梯通力电梯LCECPU电路板实际上是一块微型工业计算机,所有电梯的运行数据与运行指令都由这块板发出,加到这块电路板的工作电压为24V,5V两个级别,因为工作在较低的电压下,一般较少出故障,但是用日久或因环境恶略,也会出现故障,通力电梯LCECPU电路板结构批讲请见图
常见故障简述如下:
1、电子元件自然老化:这种故障是使用时间日久的电梯,因电路板中个别电子元件失效,导致电路板的某项功能失效,从而引发电梯故障。
一般靠近热源的电子元件自然老化的几率较高。
2、因过电压、过电流、过热等原因致使电路板上元件损坏,造成电路板故障引发电梯故障。
这种情况发生在电源供电部分的几率较大。
3、通信芯片损坏:造成CPU电路板与其它电路板的通信不能正常进行。
4、D7芯片中的程序丢失,或芯片损坏,导致电梯不能运行。
5、D8芯片的电池电量不足,导致内部程序丢失,引发电梯不能运行。
6、线路板中的印刷电路因腐蚀、震动出现断裂,导致电路板故障,引发电梯不能运行。
7、电路板中的贴片电容容量减小,导致电梯出现时不时的停梯,关电送电后又能正运行,运行一段时间后故障又重复出现。
8、电路板中的晶振损坏使CPU停止运行,此时电路板中的CPU运行灯不再闪亮。

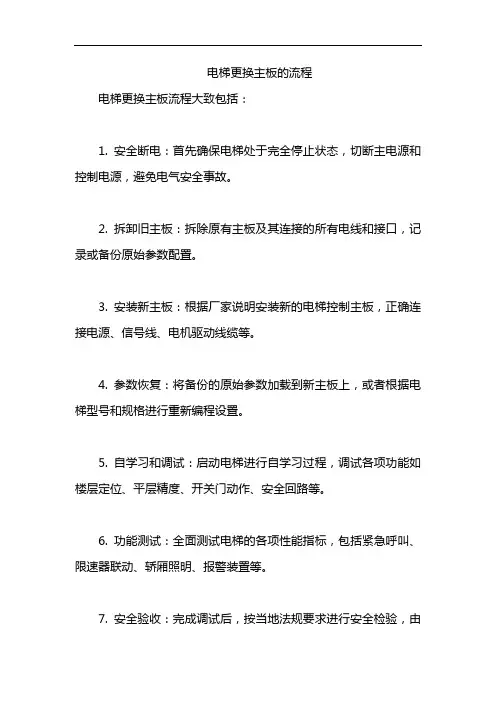

电梯更换主板的流程
电梯更换主板流程大致包括:
1. 安全断电:首先确保电梯处于完全停止状态,切断主电源和控制电源,避免电气安全事故。
2. 拆卸旧主板:拆除原有主板及其连接的所有电线和接口,记录或备份原始参数配置。
3. 安装新主板:根据厂家说明安装新的电梯控制主板,正确连接电源、信号线、电机驱动线缆等。
4. 参数恢复:将备份的原始参数加载到新主板上,或者根据电梯型号和规格进行重新编程设置。
5. 自学习和调试:启动电梯进行自学习过程,调试各项功能如楼层定位、平层精度、开关门动作、安全回路等。
6. 功能测试:全面测试电梯的各项性能指标,包括紧急呼叫、限速器联动、轿厢照明、报警装置等。
7. 安全验收:完成调试后,按当地法规要求进行安全检验,由
相关部门检测合格后才能投入使用。
在整个过程中,必须由专业电梯技术人员执行,严格遵守操作规程和安全标准。

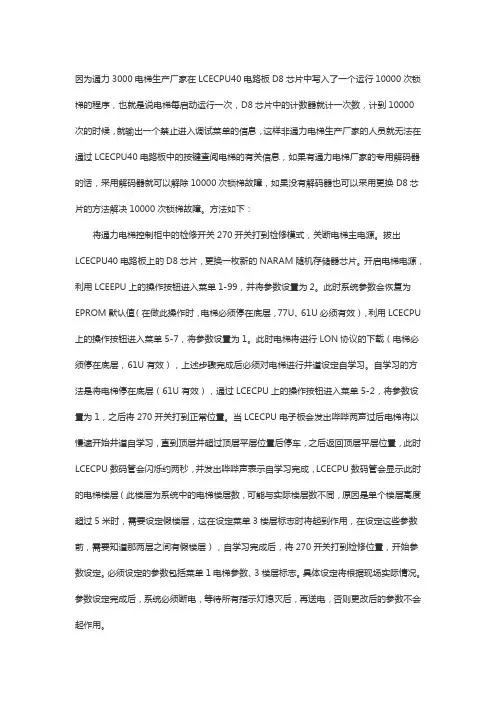

因为通力3000电梯生产厂家在LCECPU40电路板D8芯片中写入了一个运行10000次锁梯的程序,也就是说电梯每启动运行一次,D8芯片中的计数器就计一次数,计到10000次的时候,就输出一个禁止进入调试菜单的信息,这样非通力电梯生产厂家的人员就无法在通过LCECPU40电路板中的按键查阅电梯的有关信息,如果有通力电梯厂家的专用解码器的话,采用解码器就可以解除10000次锁梯故障,如果没有解码器也可以采用更换D8芯片的方法解决10000次锁梯故障。
方法如下:将通力电梯控制柜中的检修开关270开关打到检修模式,关断电梯主电源。
拔出LCECPU40电路板上的D8芯片,更换一枚新的NARAM随机存储器芯片。
开启电梯电源,利用LCEEPU上的操作按钮进入菜单1-99,并将参数设置为2。
此时系统参数会恢复为EPROM默认值(在做此操作时,电梯必须停在底层,77U、61U必须有效),利用LCECPU 上的操作按钮进入菜单5-7,将参数设置为1。
此时电梯将进行LON协议的下载(电梯必须停在底层,61U有效),上述步骤完成后必须对电梯进行井道设定自学习。
自学习的方法是将电梯停在底层(61U有效),通过LCECPU上的操作按钮进入菜单5-2,将参数设置为1,之后将270开关打到正常位置。
当LCECPU电子板会发出哔哔两声过后电梯将以慢速开始井道自学习,直到顶层并超过顶层平层位置后停车,之后返回顶层平层位置,此时LCECPU数码管会闪烁约两秒,并发出哔哔声表示自学习完成,LCECPU数码管会显示此时的电梯楼层(此楼层为系统中的电梯楼层数,可能与实际楼层数不同,原因是单个楼层高度超过5米时,需要设定假楼层,这在设定菜单3楼层标志时将起到作用,在设定这些参数前,需要知道那两层之间有假楼层),自学习完成后,将270开关打到检修位置,开始参数设定。
必须设定的参数包括菜单1电梯参数、3楼层标志。
具体设定将根据现场实际情况。
参数设定完成后,系统必须断电,等待所有指示灯熄灭后,再送电,否则更改后的参数不会起作用。
巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中,有时会进行调换主板、驱动板的操作。
在把两部电梯的电脑板互换后需要做一下数据下载,即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。
数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。
然后用解码器将键盘锁解开,接着按菜单键(S5)连续按直至主数码管显示5后按一下确认键(S2)显示5-1,再连续按加键(S6)直至显示5-7时按确认键(S2),此时数码管显示5-7-1接着按确认键(S2)。
此时数码管开始数值由小渐大增加进行数据下载,直到数码管再次显示5-7-1时结束下载任务,然后断电后再送电自动保存即可。
如果做5-7-2的话,在数码管显示5-7-1的时候,按一下加键(S6)即变为5-7-2按确认即可,其它同5-7-1。
井道自学习5-2-1做完数据下载后接下来需要做井道自学习(5-2-1)如果做数据下载时轿厢是在下端站的话,保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。
按主板菜单键(S5)至数码管显示5,接着按确认键(S2),然后按加键(S6)至子菜单显示2后按确认键(S2),此时数码管显示5-2随后接着按加键(S6)至数码管参数值为1后按确认键(S2)数码管显示5-2-1,将紧急电动运行恢复到正常状态,电梯进入到井道自学习模式,轿厢会以检修速度上行(上行过程中楼层数显示递增)到顶层门区后停止完成自学习(数码管会显示63),结束后主板须断电重启。
如果紧急电动运行恢复到正常后,电梯不启动则检查下面各项:1.查看主板的安全(saftr input)灯是否点亮。
如果不亮说明安全回路不通请检查安全回路。
2.检修状态下查看参数4.1中是否显示非零的数字,如是则查看对应模式信号的状态是否发生变化(菜单4.1模式见文后附图1)。
3.检查厅轿门信号回路。
确认光幕工作正常(观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态)如果点亮则检查光幕信号回路反馈。
