通力电梯更换各型 电路板后需进行的操作

通力电梯更换各型号电路板后需进行1LCE井道信号装置的检查1.1杆型探头3061:U/N探头77U/N探头杆型探头3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸1.2U型感应器U型感应器由3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:SU型感应器由U型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2LCE通过参数修改楼层显示2.1操作界面的介绍2.2修改楼层显示3LCE故障处理3.1读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1读取存储的故障E–2–1清除存储的故障3.2故障处理按照LCE操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14LCE更换LCECPU板(除LCECPU561外)4.1LCECPU板的类型LCECPU有三种:LCECPU20LCECPU40LCECPUncLCECPU20LCECPU40用于MINILCECPUnc用于MONO SMONO TRANSYS4.2更换LCECPU板当LCECPU板上的change board红灯点亮及某个功能不能实现，确认电子板问题时,需要更换LCECPU板更换部骤:4.2.1断电拆掉LCECPU板前面的LCECAN板(如果有)拔下所有连接插头，取下带黄色标签的LCECPU D7芯片(因为新板不带芯片)4.2.2拆掉固定螺丝取下旧板.4.2.3安装新板,安装螺丝固定4.2.4装回LCECPU D7芯片,还原所有连接插头,装回LCECAN板.4.2.5送电,做5-7-1做5-2-14.2.6按照功能表设置所有菜单4.2.7快车运行,按功能表检查所有功能是否正常.5LCE更换除LCECPU板之外的其他部件当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1机房部份:LCEADO板直接更换,不需要做设定LCEOPT板确认新板上的封插与旧板一致,做5-7-1 LCEREC板直接更换LCEGTW板更换后,做5-7-1LCEGTWO板确保新板上的封插与旧板一致，更换后,作5-7-1 LCECAN板确保新板上的芯片版本与旧板一致5.2轿厢部份LCECCB板更换完电子板后做5-7-1LCECOB板更换电子板后做5-7-1LCECEB板更换电子板后做5-7-16LCE修改参数6.1菜单介绍LCE控制系统共有9个部份的菜单,如下:E故障显示1电梯参数2V3F16es驱动的参数3楼层标志4显示5调试6驱动参数(根据驱动的不同参数不一样)7电梯参数8外部群组参数具体参数见附件26.2修改参数参数需要修改时,根据电梯功能表,按照本资料的第2.2部份更改7LCE D7D8更换7.1LCE D7更换当LCE D7芯片需要升级或损坏时，更换LCE D7芯片更换步骤：7.1.1断电，使用专用拔子，取下LCE D7芯片7.1.2安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

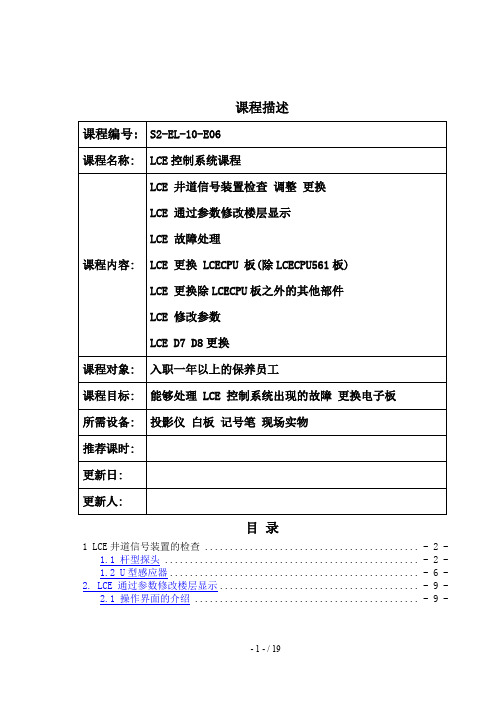

课程描述目录1 LCE井道信号装置的检查 ........................................... -2 -1.1 杆型探头 ................................................... - 2 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 10 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 16 -6.1 菜单介绍 .................................................. - 16 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 17 -7.1 LCE D7 更换 ............................................... - 18 -7.2 LCE D8 更换 ............................................... - 18 - 1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1 LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1 LCECOB板更换电子板后做 5-7-1LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

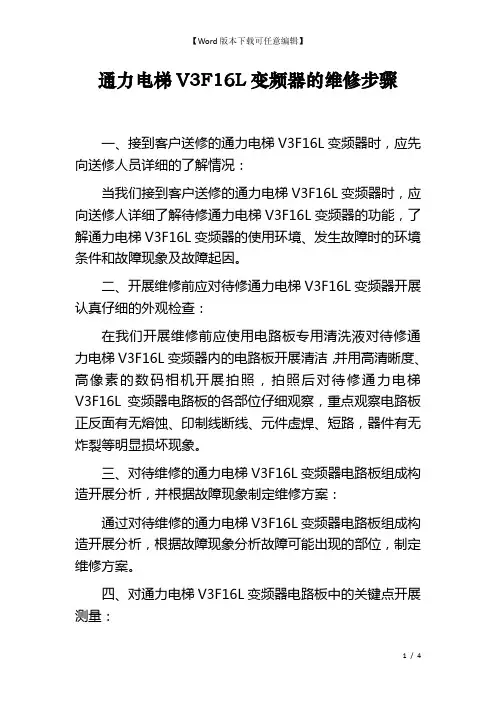

通力电梯V3F16L变频器的维修步骤一、接到客户送修的通力电梯V3F16L变频器时，应先向送修人员详细的了解情况：当我们接到客户送修的通力电梯V3F16L变频器时，应向送修人详细了解待修通力电梯V3F16L变频器的功能，了解通力电梯V3F16L变频器的使用环境、发生故障时的环境条件和故障现象及故障起因。

二、开展维修前应对待修通力电梯V3F16L变频器开展认真仔细的外观检查：在我们开展维修前应使用电路板专用清洗液对待修通力电梯V3F16L变频器内的电路板开展清洁，并用高清晰度、高像素的数码相机开展拍照，拍照后对待修通力电梯V3F16L变频器电路板的各部位仔细观察，重点观察电路板正反面有无熔蚀、印制线断线、元件虚焊、短路，器件有无炸裂等明显损坏现象。

三、对待维修的通力电梯V3F16L变频器电路板组成构造开展分析，并根据故障现象制定维修方案：通过对待维修的通力电梯V3F16L变频器电路板组成构造开展分析，根据故障现象分析故障可能出现的部位，制定维修方案。

四、对通力电梯V3F16L变频器电路板中的关键点开展测量：开始对通力电梯V3F16L变频器电路板开展维修时，应根据制定的维修方案逐步开展，查找并压缩故障的所在1.测量通力电梯V3F16L变频器电路板的电源正极和地之间的静电阻值，判断电源是否短路；2.用万用表测量一些分立元件，如二极管、三极管等；3.用电路在线测试仪开展器件功能测试，逐个标注测试结果：好、坏、可疑；4.用ASA方式开展比照测试，进一步判断好坏；如有可编程器件或程序存储器，将好板的内容读出并存储，与故障板上的开展比较（在维修记录单中记录数据文件名称）；5.给通力电梯V3F16L变频器电路板加电，测量电源电压是否稳定，并触摸器件有无过热；用示波器查看器件引脚的信号波形，如总线上的信号、CPU的时钟信号等；6.各种仪器交替测量，综合分析测试结果，以提高判断的准确性；7.将标记为“坏”和“可疑”的器件拆下来开展离线测试，确认其是否损坏。

电梯更换主板的流程
电梯更换主板流程大致包括：
1. 安全断电：首先确保电梯处于完全停止状态，切断主电源和控制电源，避免电气安全事故。

2. 拆卸旧主板：拆除原有主板及其连接的所有电线和接口，记录或备份原始参数配置。

3. 安装新主板：根据厂家说明安装新的电梯控制主板，正确连接电源、信号线、电机驱动线缆等。

4. 参数恢复：将备份的原始参数加载到新主板上，或者根据电梯型号和规格进行重新编程设置。

5. 自学习和调试：启动电梯进行自学习过程，调试各项功能如楼层定位、平层精度、开关门动作、安全回路等。

6. 功能测试：全面测试电梯的各项性能指标，包括紧急呼叫、限速器联动、轿厢照明、报警装置等。

7. 安全验收：完成调试后，按当地法规要求进行安全检验，由
相关部门检测合格后才能投入使用。

在整个过程中，必须由专业电梯技术人员执行，严格遵守操作规程和安全标准。

通力电梯常用电子板和维修调试资料一、通力电梯常用电子板介绍二、通力电梯维修经验1、不开门故障某电梯安装工地，有数台电梯出现不开门故障，经查发现是XB28门机插头的第3针或1其它针脱出，原因是拽电线拔插头造成，经过使用新的插针补充，目前已恢复正常。

教训：拽电线拔插头的现象很普遍，很可能会造成插针脱出导致人为故障出现，因此，要注意正确的拔出插头的方法，要捏紧卡扣，左右轻轻晃动均匀用力拔出，不要图省事拽住电线拔拽。

2、关门2秒钟才启动有台通力电梯往往关门2秒钟才启动，并出现过运行中突然停止的现象，经查发现：轿门触点的压量只有不足1毫米，原因是门扇有出厂的胶垫，使门缝较大，影响到轿门锁触点的插入深度，导致压量不足。

通力门锁是死孔，无法大范围调节压量，所以工人就没有最终调好压量，导致电梯带着隐患运行。

解决办法，更换较长的开关触点螺丝，用多个小垫圈叠加后垫在触点与座之间，使压量达到3-4毫米，并清洁一次触点。

3、1401，1403故障一台电梯，外招显示正常，但是1F、2F按钮不起作用，报1401，1403故障，更换新的井道通讯板LCEFCB也无效，经详细查找发现，3F到2F的井道通讯插头XS2的插针个别脱出，原因是工人帮扎插头时未留足插头引线的余量，在长时间的坠拉下部分插针被拽出来，导致通讯受阻，使2F、1F的外招不起作用，报1401，1403（有夹层）故障代码。

经过正确处理，故障代码消除，电梯外招恢复正常。

教训：绑扎任何插头时注意其引线要留足自由延伸的余量，防止因为引线出现张紧、拽拉的现象而埋下埋下故障隐患。

4、变频器报Ground Fault 接地故障某工地连续两台巨通电梯出现启动时保护，变频器报接地故障，无法正常运行。

经查，变频器报Ground Fault 接地故障，需断电复位。

经询问，得知最近进行了线槽盖的补钉地线的工作，根据此内容及故障代码，重点查找从变频器到电机之间的动力线路对地的绝缘问题，发现两台电梯均是因为加钉线槽接地线时自攻丝钻入电机动力电缆造成，钻进电缆的自攻丝钻破电缆护套和相线绝缘橡胶层损伤了铜芯并导致电机相线接地，从而导致接地故障。

巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中，有时会进行调换主板、驱动板的操作。

在把两部电梯的电脑板互换后需要做一下数据下载，即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。

数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。

然后用解码器将键盘锁解开，接着按菜单键（S5）连续按直至主数码管显示5后按一下确认键（S2）显示5-1，再连续按加键（S6）直至显示5-7时按确认键（S2），此时数码管显示5-7-1接着按确认键（S2）。

此时数码管开始数值由小渐大增加进行数据下载，直到数码管再次显示5-7-1时结束下载任务，然后断电后再送电自动保存即可。

如果做5-7-2的话，在数码管显示5-7-1的时候，按一下加键（S6）即变为5-7-2按确认即可，其它同5-7-1。

井道自学习5-2-1做完数据下载后接下来需要做井道自学习（5-2-1）如果做数据下载时轿厢是在下端站的话，保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。

按主板菜单键（S5）至数码管显示5，接着按确认键（S2），然后按加键（S6）至子菜单显示2后按确认键（S2），此时数码管显示5-2随后接着按加键（S6）至数码管参数值为1后按确认键（S2）数码管显示5-2-1，将紧急电动运行恢复到正常状态，电梯进入到井道自学习模式，轿厢会以检修速度上行（上行过程中楼层数显示递增）到顶层门区后停止完成自学习（数码管会显示63），结束后主板须断电重启。

如果紧急电动运行恢复到正常后，电梯不启动则检查下面各项：1.查看主板的安全（saftr input）灯是否点亮。

如果不亮说明安全回路不通请检查安全回路。

2.检修状态下查看参数4.1中是否显示非零的数字，如是则查看对应模式信号的状态是否发生变化（菜单4.1模式见文后附图1）。

3.检查厅轿门信号回路。

确认光幕工作正常（观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态）如果点亮则检查光幕信号回路反馈。

课程描述目录1 LCE井道信号装置的检查 ................................................................................................................ - 3 -杆型探头 ....................................................................................................................................... - 3 -U型感应器 .................................................................................................................................... - 6 -2. LCE 通过参数修改楼层显示 ......................................................................................................... - 9 -操作界面的介绍 ........................................................................................................................... - 9 -修改楼层显示 ............................................................................................................................... - 9 -3 LCE 故障处理 ................................................................................................................................. - 10 -读取故障 ..................................................................................................................................... - 10 -故障处理 ..................................................................................................................................... - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) ...................................................................................... - 10 -LCECPU 板的类型 ....................................................................................................................... - 10 -更换 LCECPU 板 ......................................................................................................................... - 11 -5 LCE 更换除LCECPU板之外的其他部件 ....................................................................................... - 12 -机房部份: LCEADO 板 ............................................................................................................... - 12 -轿厢部份 ..................................................................................................................................... - 16 -6 LCE 修改参数 ................................................................................................................................. - 18 -菜单介绍 ..................................................................................................................................... - 18 -修改参数 ..................................................................................................................................... - 18 -7 LCE D7 D8更换 .............................................................................................................................. - 19 -LCE D7 更换 ............................................................................................................................... - 20 -LCE D8 更换 ............................................................................................................................... - 20 -1 LCE井道信号装置的检查杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸v1.0 可编辑可修改 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示操作界面的介绍修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)拆掉固定螺丝取下旧板.安装新板,安装螺丝固定装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.送电 ,做 5-7-1 做 5-2-1按照功能表设置所有菜单快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件2修改参数参数需要修改时,根据电梯功能表,按照本资料的第部份更改7 LCE D7 D8更换LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：断电，使用专用拔子，取下LCE D7 芯片安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

课程描述1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板LCECEB 板更换电子板后做 5-7-16.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

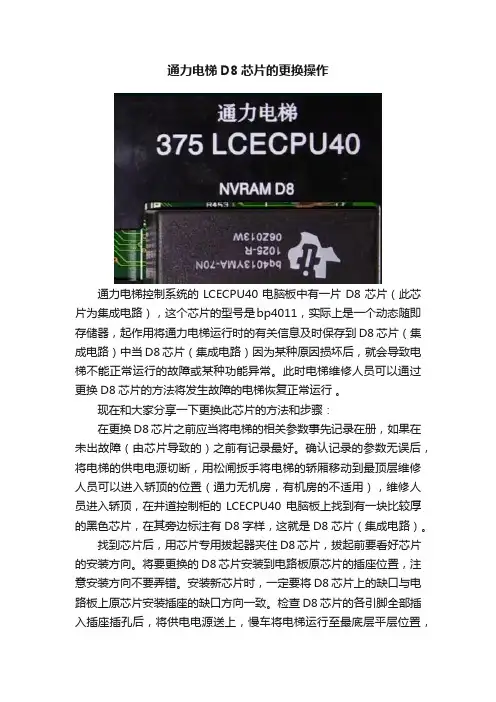

通力电梯D8芯片的更换操作通力电梯控制系统的LCECPU40电脑板中有一片D8芯片（此芯片为集成电路），这个芯片的型号是bp4011，实际上是一个动态随即存储器，起作用将通力电梯运行时的有关信息及时保存到D8芯片（集成电路）中当D8芯片（集成电路）因为某种原因损坏后，就会导致电梯不能正常运行的故障或某种功能异常。

此时电梯维修人员可以通过更换D8芯片的方法将发生故障的电梯恢复正常运行。

现在和大家分享一下更换此芯片的方法和步骤：在更换D8芯片之前应当将电梯的相关参数事先记录在册，如果在未出故障（由芯片导致的）之前有记录最好。

确认记录的参数无误后，将电梯的供电电源切断，用松闸扳手将电梯的轿厢移动到最顶层维修人员可以进入轿顶的位置（通力无机房，有机房的不适用），维修人员进入轿顶，在井道控制柜的LCECPU40 电脑板上找到有一块比较厚的黑色芯片，在其旁边标注有D8字样，这就是D8芯片（集成电路）。

找到芯片后，用芯片专用拔起器夹住D8芯片，拔起前要看好芯片的安装方向。

将要更换的D8芯片安装到电路板原芯片的插座位置，注意安装方向不要弄错。

安装新芯片时，一定要将D8芯片上的缺口与电路板上原芯片安装插座的缺口方向一致。

检查D8芯片的各引脚全部插入插座插孔后，将供电电源送上，慢车将电梯运行至最底层平层位置，进入5-7-1进行参数下载，做完后进入菜单检查更换芯片后的参数和事先记录的参数是否一致，不一致的应修改一致。

确认无误后，将菜单调至5-2-1做井道学习。

做完学习后再次检查电梯的参数与原记录的参数是否一致，确认无误后将电梯放置快车运行状态，检查层显、按钮点灯、各功能及电梯运行状态均无异常后，更换D8芯片成功并结束。

有机房的电梯可以断电后直接更换，最好将电梯运行至下端站平层位置开始下载注：在更换完D8芯片后主板上的操作键盘功能将不受保护不用通力解码器即可随意操作。
