受弯构件的强度.

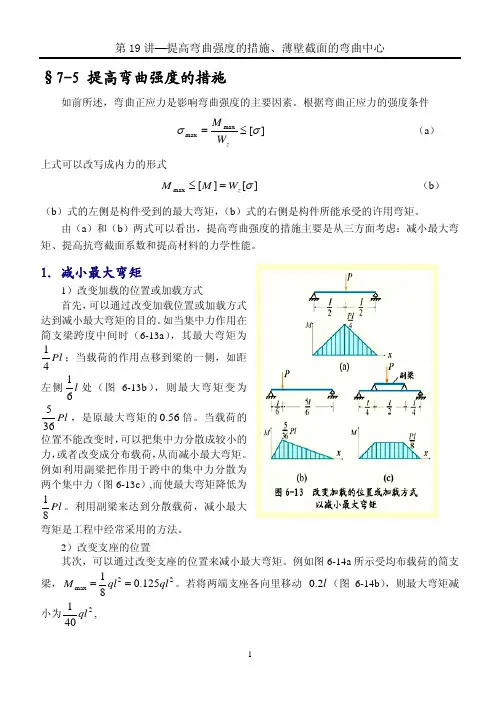

§7-5 提高弯曲强度的措施如前所述，弯曲正应力是影响弯曲强度的主要因素。

根据弯曲正应力的强度条件][max max σσ≤=zW M （a ） 上式可以改写成内力的形式][][max σz W M M =≤ （b ） （b ）式的左侧是构件受到的最大弯矩，（b ）式的右侧是构件所能承受的许用弯矩。

由（a ）和（b ）两式可以看出，提高弯曲强度的措施主要是从三方面考虑：减小最大弯矩、提高抗弯截面系数和提高材料的力学性能。

1．减小最大弯矩1）改变加载的位置或加载方式首先，可以通过改变加载位置或加载方式达到减小最大弯矩的目的。

如当集中力作用在简支梁跨度中间时（6-13a ），其最大弯矩为Pl 41；当载荷的作用点移到梁的一侧，如距左侧l 61处（图6-13b ），则最大弯矩变为Pl 365，是原最大弯矩的倍。

当载荷的位置不能改变时，可以把集中力分散成较小的力，或者改变成分布载荷，从而减小最大弯矩。

例如利用副梁把作用于跨中的集中力分散为两个集中力（图6-13c ）,而使最大弯矩降低为56.0Pl 81。

利用副梁来达到分散载荷，减小最大弯矩是工程中经常采用的方法。

2）改变支座的位置其次，可以通过改变支座的位置来减小最大弯矩。

例如图6-14a 所示受均布载荷的简支梁，22max 125.081ql ql M ==。

若将两端支座各向里移动 （图6-14b ），则最大弯矩减小为l 2.02401ql ,22max 025.0401ql ql M ==只及前者的51。

图6-15a 所示门式起重机的大梁，图6-15b 所示锅炉筒体等，其支承点略向2．提高抗弯截面系数中间移动，都是通过合理布置支座位置，以减小 的工程实例。

1在截面积高。

例如对截maxM ）选用合理的截面形状A 相同的条件下，抗弯截面系数 W 愈大，则梁的承载能力就愈面高度b 的矩形截面梁，梁竖放时h 大于宽度216bh W =；而梁平放时，1226hb W =。

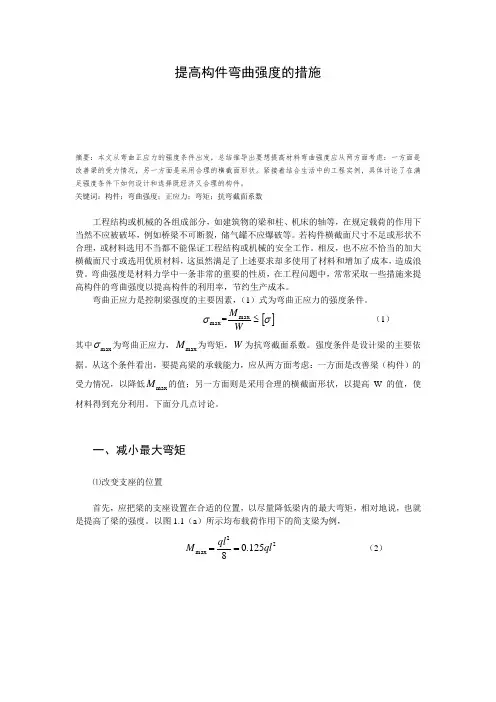

提高构件弯曲强度的措施摘要：本文从弯曲正应力的强度条件出发，总结推导出要想提高材料弯曲强度应从两方面考虑：一方面是改善梁的受力情况，另一方面是采用合理的横截面形状。

紧接着结合生活中的工程实例，具体讨论了在满足强度条件下如何设计和选择既经济又合理的构件。

关键词：构件；弯曲强度；正应力；弯矩；抗弯截面系数工程结构或机械的各组成部分，如建筑物的梁和柱、机床的轴等，在规定载荷的作用下当然不应被破坏，例如桥梁不可断裂，储气罐不应爆破等。

若构件横截面尺寸不足或形状不合理，或材料选用不当都不能保证工程结构或机械的安全工作。

相反，也不应不恰当的加大横截面尺寸或选用优质材料，这虽然满足了上述要求却多使用了材料和增加了成本，造成浪费。

弯曲强度是材料力学中一条非常的重要的性质，在工程问题中，常常采取一些措施来提高构件的弯曲强度以提高构件的利用率，节约生产成本。

弯曲正应力是控制梁强度的主要因素，（1）式为弯曲正应力的强度条件。

max σ=WM max ≤[]σ （1） 其中max σ为弯曲正应力，max M 为弯矩，W 为抗弯截面系数。

强度条件是设计梁的主要依据。

从这个条件看出，要提高梁的承载能力，应从两方面考虑：一方面是改善梁（构件）的受力情况，以降低max M 的值；另一方面则是采用合理的横截面形状，以提高W 的值，使材料得到充分利用。

下面分几点讨论。

一、减小最大弯矩⑴改变支座的位置首先，应把梁的支座设置在合适的位置，以尽量降低梁内的最大弯矩，相对地说，也就是提高了梁的强度。

以图1.1（a ）所示均布载荷作用下的简支梁为例，22max 125.08ql ql M == （2）图1.1若将两端支座各向里移动0.2l ，则最大弯矩减小为22max025.040ql ql M == （3） 只及前者的51。

也就是说按图1.1b 布置支座，承载能力即可提高4倍。

图1.2a 所示门式起重机的大梁，图1.2b 所示锅炉筒体等，其支承点略向中间移动，都是通过合理布置支座位置，以减小max M 的工程实例。

一、受弯构件（一）在主平面内受弯的实腹式构件抗弯强度应符合下列规定1、翼缘板弯曲正应力满足下列要求：双向受弯的实腹式构件：f d ≥γ0(M y W y,eff +M z W z,eff )式中：γ0——结构重要性系数；M y 、M z ——计算截面的弯矩设计值；W y,eff 、W z,eff ——有效截面相对于y 轴和z 轴的截面模量，其中受拉翼缘应考虑剪力滞影响，受压翼缘应同时考虑剪力滞和局部稳定影响。

2、腹板剪应力应满足下列要求。

闭口截面腹板剪应力应按剪力流理论计算。

γ0τ≤f vd式中：γ0——结构重要性系数；τ——剪应力；f vd ——钢材的抗剪强度设计值。

3、平面内受弯实腹式构件腹板在正应力 σx 和剪应力 τ 共同作用时，应满足下列要求。

γ0√(σx f d )2+(τf vd)2≤1 式中：σx ——x 方向正应力；f d ——钢材的抗拉、抗压和抗弯强度设计值。

（二）受弯构件的整体稳定性应符合下列规定1、等截面实腹式受弯构件，应按下列规定验算整体稳定。

γ0(βm,yM y χLT,y M Rd,y +M z M Rd,z )≤1 γ0(M y M Rd,y +βm,z M z χLT,z M Rd,z)≤1 M Rd,y =W y,eff f dM Rd,z =W z,eff f dλLT,y =√W y,eff f y M cr,y ，λLT,z =√W z,eff f y M cr,z式中： M y 、M z ——构件最大弯矩；βm,y、βm,z——等效弯矩系数；χLT,y、χLT,z——M y和M z作用平面内的弯矩单独作用下，构件弯扭失稳模态的整体稳定折减系数；λ̅̅̅LT,y、λLT,z——弯扭相对长细比；W y,eff、W z,eff——有效截面相对于y轴和z轴的截面模量，其中受拉翼缘应考虑剪力滞影响，受压翼缘应同时考虑剪力滞和局部稳定影响。

M cr,y、M cr,z——M y和M z作用平面内的弯矩单独作用下，考虑约束影响的构件弯扭失稳模态的整体弯扭弹性屈曲弯矩，可采用有限元方法计算。

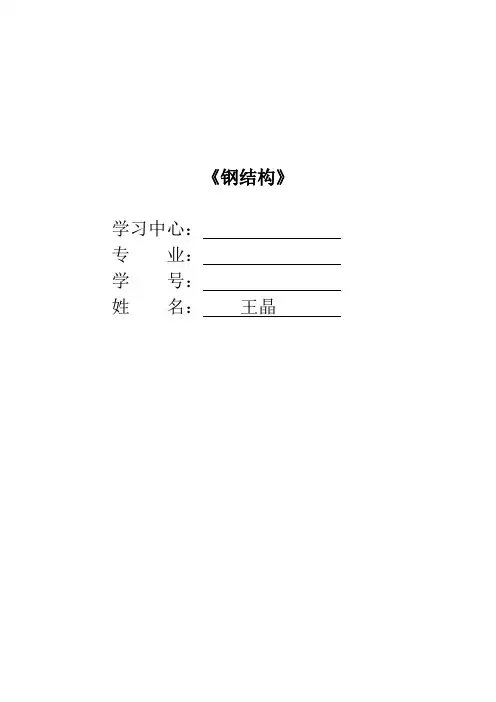

《钢结构》学习中心：专业：学号：*名：**作业练习一一、填空题：1、Q 235B ⋅ F 是钢结构中最常用钢种之一，其屈服强度为__、质量等级为___B_____、脱氧方法为__沸腾钢__，与其相匹配的手工电弧焊条是__E43型__。

2、钢材的疲劳破坏属于 脆性 破坏。

3、钢材的主要化学成分是 铁 。

4、结构钢材一次拉伸时的εσ-关系曲线分为以下几个阶段：5、衡量钢材的塑性的指标有钢结构的优点是 ，材质均匀，制造简便，重量轻等。

6、钢材的强度指标是。

7、冷弯性能是判别钢材的综合指标。

8、影响钢材性能的有害化学成分是。

9、钢材的兰脆现象是指温度在时，钢材强度升高，塑性降低的现象。

10、残余应力对轴心受压构件的影响是。

11、钢结构的缺点是12、钢材的塑性指标是。

13、冲击韧性受稳定的影响，设计时根据不同的环境温度提出。

14、可焊性是指15、应力集中。

16、I20a 表示。

二、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的，请把所选项前的字母填在题后的括号内。

1.若结构是失效的，则结构的功能函数应满足（A ） A.0<Z B.0>Z C.0≥Z D.0=Z2.结构钢材的伸长率（ B ） A ．105δδ< B.105δδ> C.105δδ= D.无法确定3.钢材韧性是钢材（ C ）的综合指标。

A.可焊性和腐蚀性B.抗火性和塑性C.强度和塑性D.塑性和耐久性4.钢结构的缺点有 C 。

A 轻质高强B 材质均匀C 易腐蚀D 施工周期短5．钢材的塑性指标为 B 。

A δ2B δ10C δ0D δ16．常温冲击韧性表示 A 冲击韧性值。

A 20 ℃B 0 ℃C -20 ℃D -40 ℃7．钢材的化学成分中脱氧剂为 D 。

A CB OC ND Mn8．建筑钢材主要的钢种有 B 。

A 热扎型钢B 碳素钢C 冷弯薄壁型钢D 不锈钢9．钢构件的主要优点有 C 。

A 易腐蚀B易拆卸 C 塑性和韧性好 D 耐热不耐火10．钢材的强度指标为 B 。

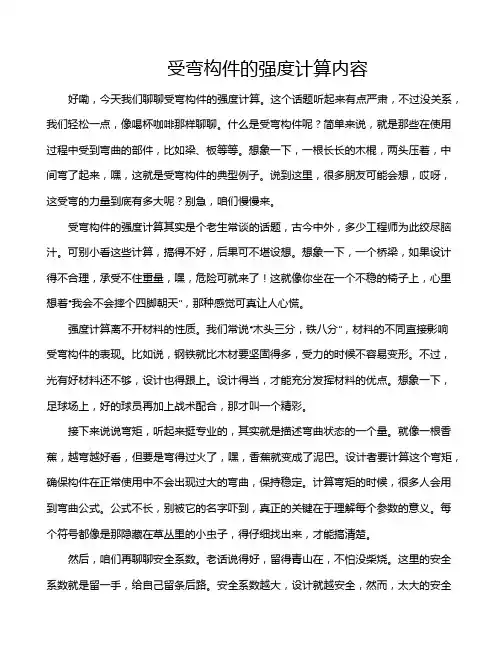

受弯构件的强度计算内容好嘞，今天我们聊聊受弯构件的强度计算。

这个话题听起来有点严肃，不过没关系，我们轻松一点，像喝杯咖啡那样聊聊。

什么是受弯构件呢？简单来说，就是那些在使用过程中受到弯曲的部件，比如梁、板等等。

想象一下，一根长长的木棍，两头压着，中间弯了起来，嘿，这就是受弯构件的典型例子。

说到这里，很多朋友可能会想，哎呀，这受弯的力量到底有多大呢？别急，咱们慢慢来。

受弯构件的强度计算其实是个老生常谈的话题，古今中外，多少工程师为此绞尽脑汁。

可别小看这些计算，搞得不好，后果可不堪设想。

想象一下，一个桥梁，如果设计得不合理，承受不住重量，嘿，危险可就来了！这就像你坐在一个不稳的椅子上，心里想着“我会不会摔个四脚朝天”，那种感觉可真让人心慌。

强度计算离不开材料的性质。

我们常说“木头三分，铁八分”，材料的不同直接影响受弯构件的表现。

比如说，钢铁就比木材要坚固得多，受力的时候不容易变形。

不过，光有好材料还不够，设计也得跟上。

设计得当，才能充分发挥材料的优点。

想象一下，足球场上，好的球员再加上战术配合，那才叫一个精彩。

接下来说说弯矩，听起来挺专业的，其实就是描述弯曲状态的一个量。

就像一根香蕉，越弯越好看，但要是弯得过火了，嘿，香蕉就变成了泥巴。

设计者要计算这个弯矩，确保构件在正常使用中不会出现过大的弯曲，保持稳定。

计算弯矩的时候，很多人会用到弯曲公式。

公式不长，别被它的名字吓到，真正的关键在于理解每个参数的意义。

每个符号都像是那隐藏在草丛里的小虫子，得仔细找出来，才能搞清楚。

然后，咱们再聊聊安全系数。

老话说得好，留得青山在，不怕没柴烧。

这里的安全系数就是留一手，给自己留条后路。

安全系数越大，设计就越安全，然而，太大的安全系数又会造成资源浪费，工程造价上升，真是一把双刃剑。

在这方面，聪明的设计者就像精打细算的主妇，心里得有个平衡，别让钱和资源跑了。

哦，对了，受弯构件还要考虑荷载。

生活中无时无刻不在承受荷载，轻的、重的，真是五花八门。

《钢结构》网上辅导材料受弯构件的强度、整体稳定和局部稳定计算钢梁的设计应进行强度、整体稳定、局部稳定和刚度四个方面的计算。

一、强度和刚度计算1．强度计算强度包括抗弯强度、抗剪强度、局部承压强度和折算应力。

（1）抗弯强度荷载不断增加时正应力的发展过程分为三个阶段，以双轴对称工字形截面为例说明如下：图1 梁正应力的分布1）弹性工作阶段荷载较小时，截面上各点的弯曲应力均小于屈服点f，荷载继续增y加，直至边缘纤维应力达到f（图1b）。

y2）弹塑性工作阶段荷载继续增加，截面上、下各有一个高度为a的区域，其应力σ为屈服应力f。

截面的中间部分区域仍保持弹性（图1c），此时梁处于弹塑性工作阶段。

y3）塑性工作阶段当荷载再继续增加，梁截面的塑性区便不断向内发展，弹性核心不断变小。

当弹性核心完全消失（图1d）时，荷载不再增加，而变形却继续发展，形成“塑性铰”，梁的承载能力达到极限。

计算抗弯强度时，需要计算疲劳的梁，常采用弹性设计。

若按截面形成塑性铰进行设计，可能使梁产生的挠度过大。

因此规范规定有限制地利用塑性。

梁的抗弯强度按下列公式计算：单向弯曲时f W Mnxx x≤=γσ （1）双向弯曲时f W MW Mnyy ynxx x≤+=γγσ （2）式中 M x 、M y —绕x 轴和y 轴的弯矩（对工字形和H 形截面，x 轴为强轴，y 轴为弱轴）；W nx 、W ny —梁对x 轴和y 轴的净截面模量； y x γγ,—截面塑性发展系数，对工字形截面，20.1,05.1==yxγγ；对箱形截面，05.1==yxγγ；f —钢材的抗弯强度设计值。

当梁受压翼缘的外伸宽度b 与其厚度t 之比大于y f /23513 ，但不超过yf /23515时，取0.1=xγ。

需要计算疲劳的梁，宜取0.1==yx γγ。

（2）抗剪强度主平面受弯的实腹梁，以截面上的最大剪应力达到钢材的抗剪屈服点为承载力极限状态。

v wf It VS ≤=τ（3）式中 V —计算截面沿腹板平面作用的剪力设计值；S —中和轴以上毛截面对中和轴的面积矩； I —毛截面惯性矩； t w —腹板厚度；f v —钢材的抗剪强度设计值。

第5章 受弯构件教学提示：本章着重讲述了受弯构件的可能破坏形式和影响因素；受弯构件的强度和变形；单向和双向受弯构件的整体稳定；受弯及受扭构件的强度和整体稳定；受弯构件的局部稳定。

教学要求： 本章让学生了解受弯构件的种类及应用；掌握梁的拼接和连接主要方法和要求；掌握受弯构件整体稳定和局部稳定的计算原理（难点）；掌握梁的计算方法；5.1受弯构件的可能破坏形式和影响因素只受弯矩作用或受弯矩与剪力共同作用的构件称为受弯构件，俗称梁。

实际工程中，以受弯受剪为主但同时作用着很小的轴力的构件，也常称为受弯构件。

根据使用情况，它可能只在一个主平面内受弯，称为单向受弯构件，也可能在两个主平面内同时受弯，称为双向受弯构件。

钢梁最常用于工作平台梁、楼盖梁、墙梁、擅条和吊车梁等。

受弯构件有两个正交的形心主轴，如图5.1所示的x 轴与y 轴。

其中绕x 轴的惯性矩、截面模量最大，称x 轴为强轴，相对的另一轴（y 轴）则为弱轴。

对于工字形、箱形及T 形截面，其外侧平行于弯曲轴的板称为翼缘、垂直于弯曲轴的板则称为腹板。

x y x y x y x y x y xyx x x xx x y y yy y y图5.1受弯构件的强轴和弱轴按梁的支承情况可将梁分为简支梁、连续梁、悬臂梁等。

按梁在结构中的作用不同可将梁分为主梁与次梁。

按截面是否沿构件轴线方向变化可将梁分为等截面梁与变截面梁。

改变梁的截面会增加一些制作成本，但可达到节省材料的目的。

钢梁按制作方法的不同分为型钢梁和焊接组合梁。

型钢梁又分为热轧型钢梁和冷弯薄壁型钢梁两种。

目前常用的热轧型钢有普通工字钢、槽钢、热轧H型钢等（如图5.2(a)~(c)）。

冷弯薄壁型钢梁截面种类较多，但在我国目前常用的有C形槽钢（图5.2（d））和Z形钢（图5.2 （e））。

冷弯薄壁型钢是通过冷轧加工成形的，板壁都很薄，截面尺寸较小。

在梁跨较小、承受荷载不大的情况下采用比较经济，例如屋面檩条和墙梁。
