轨道安装综合检测记录表

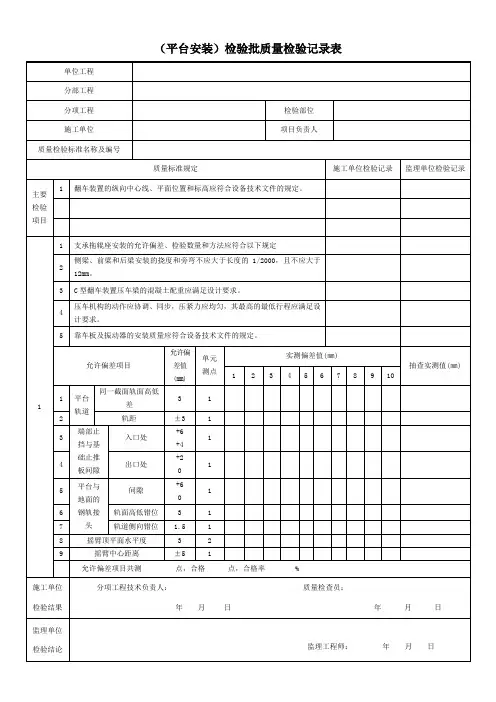

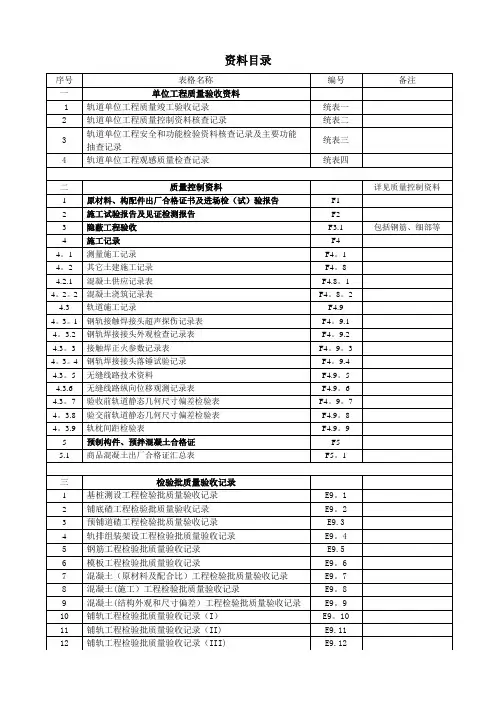

资料目录承包单位：合同号：监理单位：编号：轨道单位工程质量竣工验收记录统表一承包单位：合同号：监理单位: 编号：轨道单位工程质量控制资料核查记录统表二承包单位：合同号：监理单位：编号:轨道单位工程安全和功能检验资料核查记录及主要功能抽查记录统表三承包单位：合同号：监理单位: 编号:轨道单位工程观感质量检查记录统表四承包单位：合同号：监理单位：编号：基桩测设工程检验批质量验收记录E9.1承包单位：合同号：监理单位：编号：铺底碴工程检验批质量验收记录E9。

2承包单位：合同号：监理单位: 编号:预铺道碴工程检验批质量验收记录E9。

3承包单位：合同号：监理单位：编号：轨排组装架设工程检验批质量验收记录E9。

4承包单位: 合同号：监理单位: 编号：钢筋工程检验批质量验收记录E9。

5承包单位：合同号：监理单位: 编号：模板工程检验批质量验收记录E9。

6承包单位：合同号:监理单位：编号：混凝土（原材料及配合比）工程检验批质量验收记录E9.7承包单位：合同号：监理单位：编号：混凝土（施工)工程检验批质量验收记录E9。

8承包单位：合同号：监理单位：编号:混凝土（结构外观和尺寸偏差）工程检验批质量验收记录E9。

9承包单位：合同号：监理单位：编号：铺轨工程检验批质量验收记录(I）E9。

10工程名称分项工程名称验收部位施工单位项目经理专业工长施工执行标准名称及编号分包单位分包项目经理施工班组长TB10413-2003质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1钢轨、轨枕、扣件及其连接配件进场时，应对其规格、型号、外观进行验收，其质量应符合设计及产品标准规定；旧轨时应符合旧轨使用技术条件的规定。

2 扣件的扣压力和疲劳强度应符合产品标准的规定。

3铺轨轨缝质量检验，当轨温未超过t±C/（0.0118L）时应按预留轨缝公式计算的值为准。

检查结果应符合规范规定4轨道上个别插入的短轨，正线轨道不得小于6m，站线不得小于4.5 m。

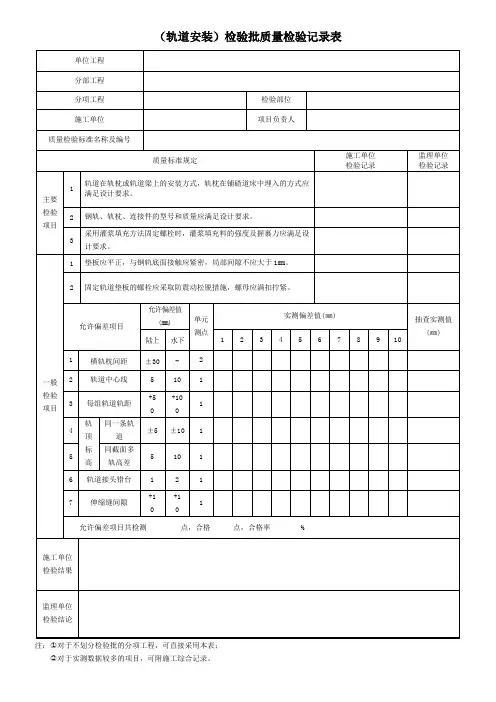

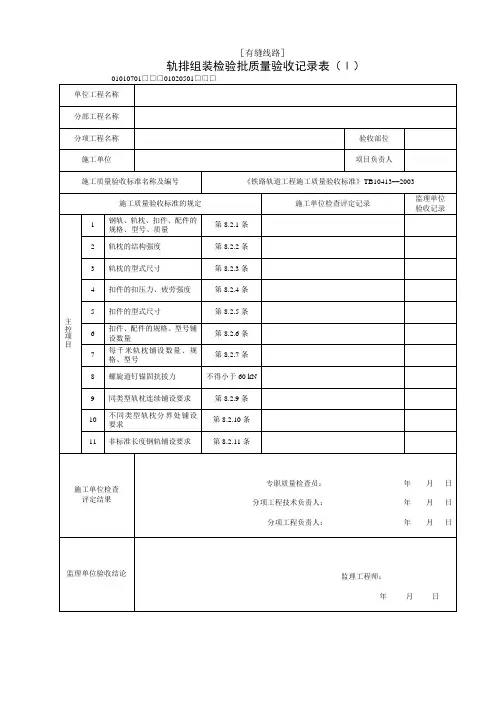

［有缝线路］轨排组装检验批质量验收记录表（Ⅰ）说明主控项目1．钢轨、轨枕、扣件及其连接配件进场时，应对其规格、型号、外观进行验收，其质量应符合设计及产品标准规定；铺设旧轨时应符合旧轨使用技术条件的规定。

检验数量：施工单位、监理单位全部检查。

检验方法：查验产品合格证、质量证明文件，观察检查。

2．轨枕的结构强度（静载抗裂强度和疲劳强度）应符合产品标准的规定。

检验数量：同一厂家、同一批次施工单位每100 000根抽检1次，不足100 000根按1次抽检；监理单位全部见证检验。

检验方法：试验。

3．轨枕的型式尺寸（长度、高度、钉孔距和两承轨槽距离）应符合产品标准的规定。

检验数量：施工单位抽检2%，监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。

检验方法：尺量。

4．扣件的扣压力和疲劳强度应符合产品标准的规定。

检验数量：同一厂家、同一批次施工单位每200 000套抽检2套，不足200000套按2套抽检；监理单位全部见证检测。

检验方法：试验。

5．扣件的型式尺寸应符合产品标准的规定。

检验数量：施工单位抽检2%，监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。

检验方法：尺量。

6．轨道扣件及连接配件的规格、型号、铺设数量应符合设计规定。

检验数量：施工单位全部检查；监理单位平行检验10%。

检验方法：观察检查。

7．每千米轨枕铺设数量及规格、型号应符合设计规定。

检验数量：施工单位全部检查；监理单位平行检验10%。

检验方法：对照设计文件、点数。

8．螺旋道钉锚固抗拔力不得小于60kN。

检验数量：施工单位每千米抽检3个道钉；监理单位见证数量为施工单位检测数量的10%，但至少一次。

检验方法：施工单位进行抗拔试验；监理单位检查施工单位抗拔试验报告并见证试验。

9．同一类型的轨枕应集中连续铺设（不同类型钢轨接头处除外）。

两木枕地段间长度小于50 m时，应铺设木枕。

检验数量：施工单位、监理单位全部检查。

检验方法：观察检查、尺量。

起重机械安装质量证明书设备名称（型号规格）：安装单位：安装许可证编号：建设（使用）单位：目录上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司上海市安装工程有限公司起重机械安装自检报告书设备名称：型号规格：建设单位：安装地址：安装单位：安装许可证编号：上海市安装工程有限公司基本情况建设单位工程名称设备名称型号规格工作级别□A3 □A5 □A6使用单位管理部门及联系人联系电话制造单位制造出厂编号＿＿＿＿＿＿出厂日期＿＿＿＿＿安装单位施工负责人联系电话起重机械主要技术参数技术资料复检情况复检整改内容检验结论上海市安装工程有限公司分部工程质量评定表单位工程名称：分部工程名称：注：性质是指该分项工程为主要分项工程还是一般分项工程年月日起重机轨道安装分项工程质量检验评定表单位工程名称：名称、部位：分部工程名称：分项工程性质：年月日起重机安装分项工程质量检验评定表单位工程名称：名称、部位：分部工程名称：分项工程性质：年月日滑接线和移动式软电缆安装分项工程质量检验评定表单位工程名称：名称、部位：分部工程名称：分项工程性质：年月日起重机电气安装分项工程质量检验评定表单位工程名称：名称、部位：分部工程名称：分项工程性质：年月日SA/CX-16-ZJ02上海市安装工程有限公司编号：字号工程（产品）质量动态意见书（专业：）。

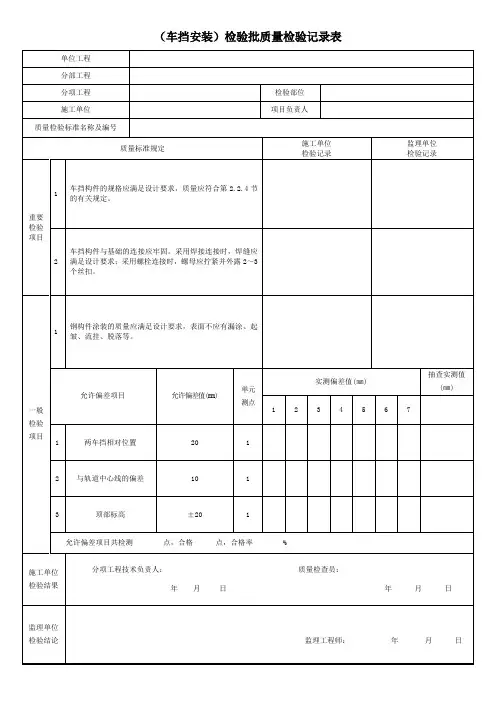

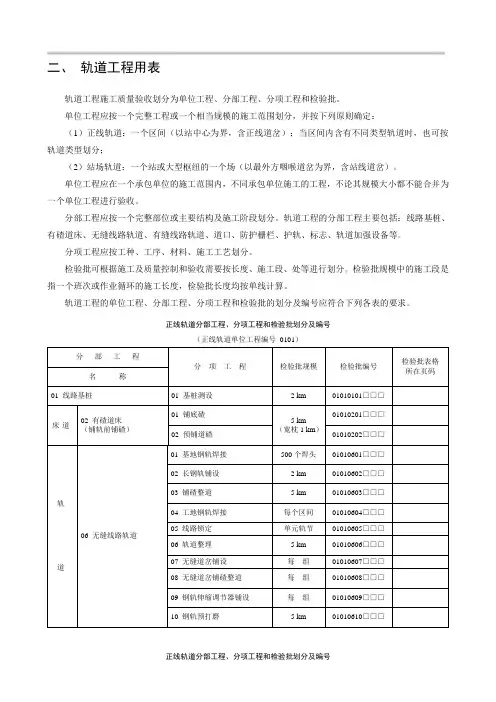

二、轨道工程用表轨道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：（1）正线轨道：一个区间（以站中心为界，含正线道岔）；当区间内含有不同类型轨道时，也可按轨道类型划分；（2）站场轨道：一个站或大型枢纽的一个场（以最外方咽喉道岔为界，含站线道岔）。

单位工程应在一个承包单位的施工范围内，不同承包单位施工的工程，不论其规模大小都不能合并为一个单位工程进行验收。

分部工程应按一个完整部位或主要结构及施工阶段划分。

轨道工程的分部工程主要包括：线路基桩、有碴道床、无缝线路轨道、有缝线路轨道、道口、防护栅栏、护轨、标志、轨道加强设备等。

分项工程应按工种、工序、材料、施工工艺划分。

检验批可根据施工及质量控制和验收需要按长度、施工段、处等进行划分。

检验批规模中的施工段是指一个班次或作业循环的施工长度，检验批长度均按单线计算。

轨道工程的单位工程、分部工程、分项工程和检验批的划分及编号应符合下列各表的要求。

正线轨道分部工程、分项工程和检验批划分及编号（正线轨道单位工程编号0101）正线轨道分部工程、分项工程和检验批划分及编号（正线轨道单位工程编号0101）续表站场轨道分部工程、分项工程和检验批划分及编号（站场轨道单位工程编号0102）宁启复线电化工程基桩测设检验批质量验收记录表说明主控项目1．基桩所用材料进场时，应对其规格、型式、外观进行验收，其质量应符合设计要求。

检验数量：施工单位全部检查，监理单位见证试验20%。

检验方法：施工单位、监理单位查验产品合格证，观察检查。

2．基桩的设置位置及数量应符合设计要求。

检验数量：施工单位全部检查，监理单位全部见证。

检验方法：仪器测量、观察。

3．基桩的测设精度应满足《新建铁路工程测量规范》（TB10101）中线和高程测量精度的要求。

检验数量：施工单位全部检查，监理单位、设计单位全部见证。

检验方法：施工单位仪器测量，监理单位、设计单位见证。

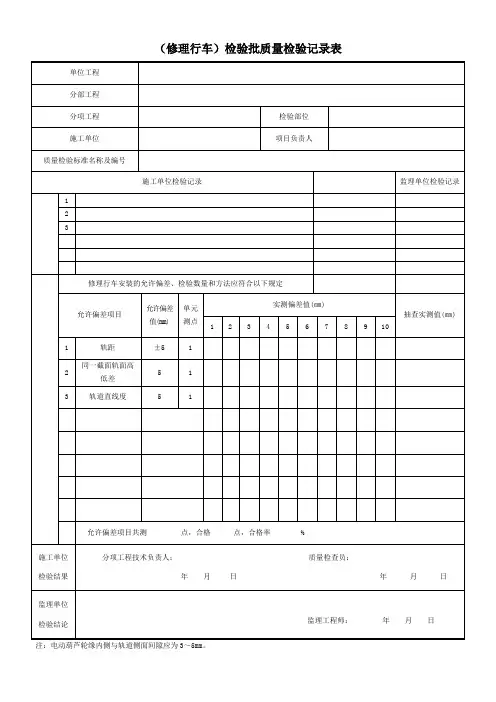

开箱检查记录表主要受力构件主要几何尺寸施工前记录建设单位项目经理工程名称施工单位设备名称设备编号执行标准规格型号2、当现场组装主梁时，应检查主梁旁弯度。

注：1、起重机跨度两侧都应测量；2、当现场组装主梁时，应检查主梁旁弯度。

工程名称 施工单位 主要受力构件主要几何尺寸施工后记录建设单位 项目经理 序号 检查项目偏差值(mm)检查结果1 起重机跨度SSW10m△S=±2S>10m△S=±[2+0.1・(S-10)]且小W±10max2 主梁上拱度FF=(0.9/1000—1.4/1000)S 最大上拱度应位于跨度中部S/10范围内3对角线L 、L 12的相对差 1L-L|12w<3mw-轮距 |L1-L2|W5w±3mw -轮距|L1-L2|W64 主梁旁弯度ffWS/20005小车轨距K 冋一截面上小车轨道高低差CKW2.0m32.0m<K<6.6m 0.0015KK±6.6m106主梁的几何尺寸 符合图纸和相关标准、规定7主梁的平面度 符合图纸和相关标准、规定施工单位检验责任人： 年月日监理单位年月日设备名称 设备编号 执行标准规格型号工程名称建设单位施工单位项目经理设备名称设备编号执行标准规格型号序号内容及要求检验结果1.构件应齐全完整；2.机械固定应牢固，无松动；3.传动部分应灵活，无卡阻；4.绝缘材料应良好，无破损或变质；5.螺栓、触头、电刷等连接部位，电气连接应可靠，无接触不良；6.起重机上选用的电气设备及电器兀件应与供电电源和工作环境以及工况条件相适应；7.对在特殊环境和工况下使用的电气设备和电器兀件，设计和选用应满足相应要求；8.在易受机械损伤、热幅射或有润滑油漏滴部位的电线或电缆应装于钢管、线槽、保护罩内或采取隔热保护措施；9.露天起重机的钢管敷设，应使管口向下或有其它防水措施；10.配线应排列整齐，导线两端应牢固地压接相应的接线端子，并标有明细的编号；11.配电屏、柜的安装不得焊接固定，紧固螺栓应有防松措施，户外用的应有防雨装置；12.司机室地面应敷设绝缘垫。

混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）01010303□□□01010404□□□01010503□□□01010508□□□主控项目1．水泥进场时，必须按批对其品种、级别、包装或散装仓号、袋装质量、出厂日期等进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准的规定。

当在使用中对水泥质量有怀疑或水泥出厂日期逾3个月（快硬硅酸盐水泥逾一个月）时，必须再次进行强度试验，并按试验结果使用。

钢筋混凝土结构、预应力混凝土结构严禁使用含氯化物的水泥。

当使用具有潜在碱活性骨料时，应要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。

检验数量：同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥，散装水泥每500 t为一批，袋装水泥每200 t为一批，当不足上述数量时，也按一批计。

施工单位每批抽检一次。

监理单位平行检验或见证取样检测抽检次数为施工单位抽检次数的10%或20%，但至少一次。

检验方法：施工单位检查产品合格证、出厂检验报告并进行强度、凝结时间、安定性试验。

监理单位检查全部产品合格证、出厂检验报告、试验报告并进行平行检验或见证取样检测。

2．拌制混凝土所用的细骨料，应按批进行检验，其颗粒级配、细度模数应符合现行《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，含泥量、泥块含量及碱活性应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录B的规定。

检验数量：同产地、同品种、同规格且连续进场的细骨料，每400 m3或600 t为一批，不足400 m3或600 t也按一批计。

施工单位每批抽检一次。

监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。

检验方法：施工单位观察和试验。

监理单位检查全部试验报告并进行见证取样检测。

3．拌制混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量及碱活性应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录C的规定。

附件1：轨道交通工程质量专项检查表
表一基本情况检查表
检查人：年月日
表二人员配置检查表
表三地铁综合检查表
备注：
1、（1）----是指从地面计算的施工点；（2）----是指本次检查所抽取的工点数；（3）～（9）----是指抽查的工点数情况；
2、（8）----文字描述存在的问题。

如渗漏水、变形或沉降情况；
3、（9）----工地自身及周边环境（建筑物、地下管线）。

表四监理机构行为检查表监理单位：
表五现场资料检查表（150分）工程名称：
表六现场实物实测实量（100分）
工程名称：检查部位：
表七现场实物观感（120分）
工程名称：检查部位：
表八盾构区间现场检查表
工程名称：检查部位：
表九汇总表工程名称：
表十工程质量情况汇总表
表十一工程质量评分排序表（一）施工单位
注：工程综合得分率为表七中相应栏目得分。

表十一工程质量评分排序表（二）监理单位
注：监理单位综合评分为表二综合评定栏中“C”项得分。

单位工程名称：主斜井井筒铺轨部位：0m ~50 m 工程量：50m主控项目检验项目质量情况评定情况1钢轨的规格、型号、质量必须符合设计要求。

钢轨必须逐根调直整平；严禁使用磨损超过限度的钢轨，严禁在同一条运输线路上铺设不同型号的钢轨。

第17.4.1条符合规范规定2轨道所用的连接件及扣件的规格型号应与轨型相符，数量应齐全、质量应完好第17.4.2条符合规定检验项目设计值合格标准检查点检查记录测点部位1 2 3 4 5 合格率3 轨距600 -3~+5mm 2 1 0 100%4 两轨面高低偏差0~5mm 25 4 100% 5轨道接头高低差0~2mm 0 1 1 100%轨道接头内错距0~2mm 2 1 0 100% 6 螺栓、压板俯卬歪斜0~2mm 1 1 1 100%一般项目1 轨道中心位置750 ±30mm 28 25 -20 100%2 坡度16°±1‰0 1 0 100%3 轨面标高1570 ±30mm 25 12 15 100%4 轨缝≤5mm 1 2 1 100%施工单位检查结论项目专业技术负责人：（签字）年月日验收结论监理工程师（建设单位代表）：（签字）年月日单位工程名称：主斜井井筒铺轨部位：50m ~100 m 工程量：50m主控项目检验项目质量情况评定情况1钢轨的规格、型号、质量必须符合设计要求。

钢轨必须逐根调直整平；严禁使用磨损超过限度的钢轨，严禁在同一条运输线路上铺设不同型号的钢轨。

第17.4.1条符合规范规定2轨道所用的连接件及扣件的规格型号应与轨型相符，数量应齐全、质量应完好第17.4.2条符合规定检验项目设计值合格标准检查点检查记录测点部位1 2 3 4 5 合格率3 轨距600 -3~+5mm 2 1 1 100%4 两轨面高低偏差0~5mm 1 4 1 100% 5轨道接头高低差0~2mm 2 1 1 100%轨道接头内错距0~2mm 1 1 1 100% 6 螺栓、压板俯卬歪斜0~2mm 0 2 2 100%一般项目1 轨道中心位置750 ±30mm 28 25 -20 100%2 坡度16°±1‰0 1 0 100%3 轨面标高1570 ±30mm 25 12 15 100%4 轨缝≤5mm 1 2 1 100%施工单位检查结论项目专业技术负责人：（签字）年月日验收结论监理工程师（建设单位代表）：（签字）年月日单位工程名称：主斜井井筒铺轨部位：100m ~150 m 工程量：50m主控项目检验项目质量情况评定情况1钢轨的规格、型号、质量必须符合设计要求。
