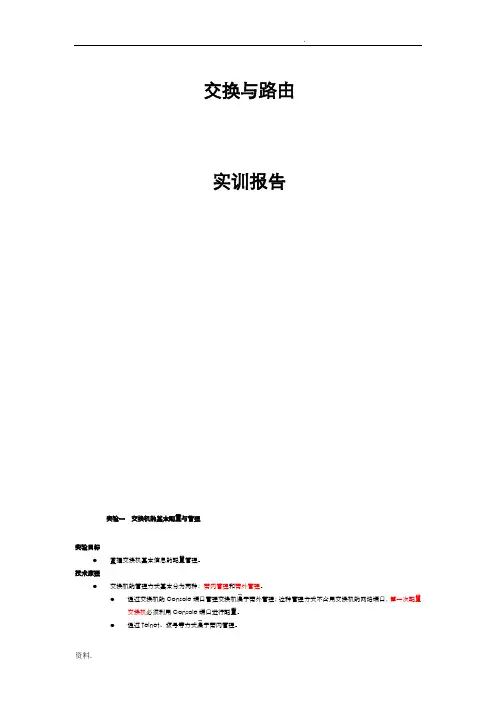

交换与路由实训报告实验一交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试，ctrl+z退回到特权视图)●Reload重启。
(在特权模式下)●修改交换机名称(hostname X)实验设备Switch_2960 1台；PC 1台；配置线；实验二交换机的Telnet远程登陆配置实验目标●掌握采用Telnet方式配置交换机的方法。
技术原理●配置交换机的管理IP地址(计算机的IP地址与交换机管理IP地址在同一个网段)：●在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。
●默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。
每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。
●为telnet用户配置用户名和登录口令：●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
《计算机网络技术基础》课程标准课程代码：MB010003 课程类型：理论+实践课程属性：专业基础课适用专业：计算机网络技术基础学时：48 学分：2.5课程负责人：一、课程定位（一）课程性质《计算机网络技术基础》是高职高专计算机网络相关专业的一门实践性较强的专业核心课程，承担着培养计算机网络技术、网络安全管理领域核心职业能力的重要任务。
它的任务是以提高学生全面素质为基础，使学生能够掌握企业或局域网的组建、企业应用服务器的配置与管理等相关技术和职业技能，达到高素质劳动者和高等技术专门人才所必需具备的网络管理与维护的基本知识的基本应用技能，使学生理解网络管理与维护的内涵，及时了解网络技术新的发展趋势，为就业和继续学习打下良好的基础。
（二）课程作用《计算机网络技术基础》课程是学院所有计算机类专业的一门重要专业基础课。
该课程在计算机网络技术专业中起着引导作用，是学习后续课程的基础。
可看出本课程属于该专业的专业基础课，其后续课有“网络设备”、“网络安全”等课程，其专业地位十分重要。
（三）前导、后续课程前导课程：无后续课程：《网络设备配置与管理技术》二、课程理念及设计思路该课程以能够搭建和管理一个中小型局域网络为最终目标，教学内容分为理论基础知识部分和实践教学两部分。
在充分的理论知识基础上学习局域网的规划、制作网线及测试分析网络连通性的基本技能，这部分的内容主要由任课教师通过典型案例分析及学生的课堂讨论完成教学任务。
实践教学部分，结合本课程的特点将教学内容分为：交换机配置、路由器配置、服务器的安装与配置等多个教学任务，实践部分的教学模式采用“典型工作过程导向”的教学方法，采用学生小组合作的形式参与教学，每个学生的学习小组共同承担网络设备及服务器的架构方案的设计与实施，最后通过一个功能全面、综合性强大型企业局域网组建项目的设计与实施，使学生具备中小型企业局域组建与管理的能力。
三、课程目标（一）能力目标能够根据用户需求制定出中小型局域网组网方案、绘出网络的物理拓扑结构，并出相应设备采购清单；能够根据给出的设计方案，正确连接一个物理局域网络；能够进行企业局域网IP地址的规划，正确配置网络中所有主机的网络设备的IP地址和各种网络协议，并进行连通性调试；能够正确使用网络操作系统分配和管理局域网中的资源；能够对企业局域网进行管理与维护，并能对简单故障进行排除；（二）知识目标要求学生在了解计算机网络基本理论、基本知识的同时，掌握网络组网方法、网络操作系统的管理和维护，互联网服务的使用和配置等实际操作技能。
实训二Cisco2900交换机基本配置命令一、实训目的和要求1、掌握交换机的功能、特点、工作原理。
2、了解交换机的启动过程。
3、掌握交换机的基本配置命令。
4、掌握Boson Netsim软件的使用方法。
二、实训内容1、观察交换机的启动过程。
2、启动Boson Netsim软件，进行交换机基本配置命令练习。
三、实训步骤1、观察交换机的前、后面板，明确每一个按钮和指示灯的功能。
2、启动交换机前确认正确的连接了线缆和控制线。
3、接通交换机电源。
4、观察交换机的启动顺序，包括面板上的指示灯LEDs和Cisco IOS输出到控制台上的内容。
5、交换机各种模式的进入和退出命令。
Switch> ;用户模式Switch>enable ;从用户模式进入特权模式，也作enSwitch# ;特权模式Switch#disable ;从特权模式退出到用户模式，也作disSwitch#vlan database ;从特权模式进入VLAN配置模式Switch(vlan)# ;VLAN配置模式Switch(vlan)#exit ;从VLAN配置模式退出到特权模式Switch#config terminal ;从特权模式进入全局配置模式，也作conf t Switch(config)# ;全局配置模式Switch(config)#exit ;从全局配置模式退出到特权模式Switch(config)#interface [端口类型/端口号] ;从全局配置模式进入端口配置模式Switch(config-if)# ;端口配置模式Switch(config-if)#exit ;从端口配置模式退出到全局配置模式Switch(config)#line console 0 ;从全局配置模式进入命令行配置模式Switch(config-line)# ;命令行配置模式Switch(config-line)#exit ;从命令行配置模式退出到全局配置模式注：从VLAN配置模式、全局配置模式、端口配置模式、命令行配置模式都可以键入end，从而直接退出到特权模式。
实训2 交换机基本配置一、实训目的1．掌握交换机的基础配置命令2．熟悉交换机端口配置3．能进行交换机端口安全配置二、实验逻辑图图2-1 实训逻辑图三、实验内容及步骤1．交换机基础配置（1）配置交换机主机名Switch# configure terminalSwitch(config)# hostname XXX注：在工程中名称一般命名为交换机所处建筑物位置和型号这样的名字。
（2）为log和debug设置时间戳Switch(config)# service timestamps debug uptimeSwitch(config)# service timestamps log uptime（3）禁止DNS查询Switch(config)# no ip domain-lookup（4）设置虚拟终端线路vty及telnet登录参数Switch(config-line)# line vty 0 4Switch(config-line)#password XXXSwitch(config-line)# loginSwitch(config-line)# end2．配置交换机端口速率及双工模式Switch(config)# int f0/1Switch(config-if)# speed 100Switch(config-if)# duplex full //设置F0/1口为全双工接口Switch(config-if)# exitSwitch(config)# int range f0/2 -5Switch(config-if)# speed 10Switch(config-if)# duplex half //设置F0/1口为半双工接口Switch(config-if)# exitSwitch(config)# int range f0/6 , f0/9Switch(config-if)# speed 100Switch(config-if)# duplex auto //设置F0/1口为自适应接口Switch(config-if)# endSwitch# show running-confit3．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode access //设置接口为access模式Switch(config-if)# switchport port-security //开启端口安全Switch(config-if)# switchport port-security mac-address MAC地址//绑定MAC地址Switch(config-if)# endSwitch# show running-config4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config四、实训调测及结果1．进入交换机后，查看其当前配置Switch>enableSwitch# show running-config显示结果为：2．进行实训中的配置步骤后查看交换机当前运行配置Switch# show running-config显示结果为：（与前面显示不同处设置为蓝色）Building configuration...Current configuration : 1204 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname hngy!enable secret 5 $1$mERr$AqLQG3PAfePeBA Vl5rJeQ1!no ip domain-lookupspanning-tree mode pvst !interface FastEthernet0/1 duplex fullspeed 100!interface FastEthernet0/2 duplex halfspeed 10!interface FastEthernet0/3 duplex halfspeed 10!interface FastEthernet0/4 duplex halfspeed 10!interface FastEthernet0/5 duplex halfspeed 10!interface FastEthernet0/6 speed 100!interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 speed 100!interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13interface FastEthernet0/14!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface Vlan1ip address 192.168.1.1 255.255.255.0 !!line con 0!line vty 0 4password hngyloginline vty 5 15login!!end3．查看启动配置文件Switch# show startup-configstartup-config is not present4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config与你前面的配置哪一步相同？第二步5．配置交换机端口速率及双工模式Switch# show running-confit将显示结果中f0/1、f0/2、f0/3、f0/4、f0/5、f0/6、f0/9端口的显示行复制：!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!interface FastEthernet0/4duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 1006．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode accessSwitch(config-if)# switchport port-securitySwitch(config-if)# switchport port-security mac-address MAC地址Switch(config-if)# endSwitch# show running-config将显示结果中f0/10端口的显示行复制：interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10!interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 100!interface FastEthernet0/10switchport mode accessswitchport port-security五、实训思考作为一个网络管理员，常常是将交换机的基础配置先写在一个文本文件中（.txt文件），配置时再将该文件中的内容粘贴到交换机中去，运行后再将运行配置拷贝到启动配置文件。

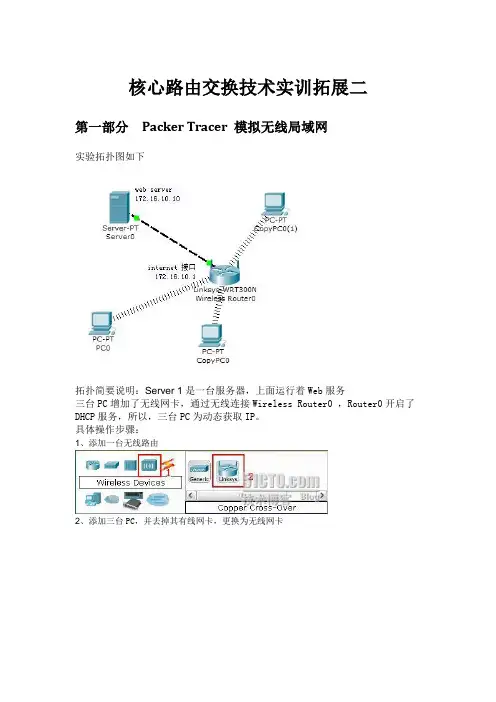

核心路由交换技术实训拓展二第一部分Packer Tracer 模拟无线局域网实验拓扑图如下拓扑简要说明：Server 1是一台服务器，上面运行着Web服务三台PC增加了无线网卡，通过无线连接Wireless Router0 ，Router0开启了DHCP服务，所以，三台PC为动态获取IP。
具体操作步骤：1、添加一台无线路由2、添加三台PC，并去掉其有线网卡，更换为无线网卡1）关闭电源，点击那个红色按钮2）将有线网卡拖拽到配件区域3）将Linksys-WMP300N拖拽到有线网卡区4）重新开启电源配置好了如下图三台PC都配置好，我们会看到多了很多波线，表示已经连接到了无线路由此时我们在任意一台PC上执行IPCONFIG命令发现已经自动获取了IP地址，证明与无线路由通信正常。
在任意一台PC上，打开浏览器Web Browser在地址栏中输入192.168.0.1，弹出的登录窗口中用户名和密码都是admin登录后就看到Web管理界面了，现在就可以进行相关配置了第二部分认识Packer Tracer中的无线设备一、AccessPoint——PT在模拟器中有三个型号的AccessPoint——PT设备。
初级设备不能进行配置，无DHCP 服务器，但是可以进行加密的设置。
在这里主要有两个端口Port1、Port2。
Port1连接互联网，Port2作为局域网端口，可以设置加密类型等。
AP为AccessPoint简称，一般翻译为“无线访问节点”，或“桥接器”。
它主要在媒体存取控制层MAC中扮演无线工作站及有线局域网络的桥梁。
有了AP，就像一般有线网络的Hub一般，无线工作站可以快速且轻易地与网络相连。
特别是对于宽带的使用，WiFi 更显优势，有线宽带网络（ADSL、小区LAN等）到户后，连接到一个AP，然后在电脑中安装一块无线网卡即可。
普通的家庭有一个AP已经足够，甚至用户的邻里得到授权后，则无需增加端口，也能以共享的方式上网。
习题解答第一章交换机实验实验二交换机的配置模式一、思考题1、为什么enable 密码在show 命令显示的时候，不是出现配置的密码，而是一大堆不认识的字符。
解答：在设置密码时使用的显示参数不同，其中，使用参数“0”标识密码为明文结构，即原始密码（可见密码）；使用参数“7”标识密码为密文结构，即显示为加密后的密码（不可识别，防盗）。
2、当你不能确定一个命令是否存在于某个配置模式下的时候，应该怎么查询？解答：使用“？”，可以罗列该模式下所有可使用的命令；也可以使用Tab 键来识别，先写入该命令的第1或者2个字母，使用Tab键识别，能够补全，则说明该命令有可用，不能补全，则说明是不对的。
二、课后练习1、进入各个配置模式，并退出。
2、设置特权用户配置模式的enable 密码为“digitalchina”。
3、实验结束后，一定要取消enable 密码。
答案：参考教程实验二详细步骤。
实验四交换机恢复出厂设置及其基本配置一、思考题1、为什么第三步中show flash 的显示中，startup-config 文件的大小是0 bytes？2、怎样才能将startup-config 文件和running-config 文件保持一致？解答：1和2同解，startup-config 是启动配置文件，设备在初始化状态时，文件的大小是0 bytes，当用户配置完成后，运行write命令，会将running-config 即运行配置文件写入到flash中的startup-config文件，这样，设备在断电或是重启后，仍旧可以保持配置成功状态时的效果，来避免设备配置完后长期使用出现死机或假死状态，设备重启即可解决问题。
二、课后练习1、请为交换机设置enable 密码为wl123；2、请把交换机的时钟设置为当前时间；3、请为交换机设置姓名为digitalchina-3926S；4、请把交换机的帮助信息设置为中文；5、请把交换机恢复到出厂设置。
物联网专业综合实训课程标准课程名称：物联网专业综合实训课程编码：50121904课程类型：实践开课部门：信息工程系规定课时：112一、前言1．课程性质物联网专业综合实训是物联网应用技术专业设置的一门综合实践课，是学生具备了专业基础知识之后开设的课程。
该课程主要提高学生综合应用能力，开设一学期，教学时数为112学时，4学分。
该课程以综合运用所学的理论知识为主，侧重与物联网有关的专业内容，通过实践对实际工作有所了解，同时学习书本以外的知识。
2．课程定位本课程是根据人才培养方案中物联网系统集成这一岗位中的网络组建与管理这一职业能力来设置的。
本课程的主要任务是让学生掌握网络设备的使用和配置、网络服务器的配置、RFID读写设备的使用、常用传感器的应用，能把网络交换路由设备、RFID设备、无线传感器网络平台应用到生产线产品检测等领域。
前导课程：《网络设备配置与管理》、《传感器技术》、《RFID技术应用》、《无线传感器网络技术应用》后续课程：《顶岗实习》3．课程设计思路通过实践生产过程中较为完整的物联网系统，让学生了解网络系统的设计、实施及运行管理等过程，使学生将学到的书本知识和实际应用结合起来，达到提高学生的应用能力、分析问题和解决实际问题能力的目的。
本课程针对物联网应用技术专业开设112课时，其中实践课时占112课时。
二、课程目标1．课程教学目标本课程主要是通过学习能够使学生在已有知识的基础上，对物联网技术有一个较全面、系统的认识。
经过本课程的学习，使高职物联网应用技术专业的学生了解网络设备和网络服务器的使用与配置、RFID读写设备的工作原理及应用、无线传感器网络的组建，根据实际的项目需求，选择网络组件设备，搭建基于无线的网络平台，培养学生项目需求分析能力、网络系统设计与集成能力。
2．职业能力培养目标（1）知识目标1）学习实践企业网规划设计原则，实践组网关键技术的应用；2）使学生能够系统地学习与掌握RFID应用系统的相关知识；3）学习体验课堂理论知识在实际工程项目中的应用，积累项目实践经验；（2）能力目标1）熟练掌握交换机、路由器的各种配置；2）了解RFID的使用环境，熟练地使用RFID的各种产品，能进行RFID终端的调试；3）熟练掌握防火墙的配置过程；4）会组建和维护无线传感器网络；5）会对无线传感器网络系统进行安装、调试和维护。
信息工程学院实训指导书课程名称：网络设备综合实训实训学时： 1周（26学时）适用专业：计算机网络技术专业承担实验室：网络安全实训室/思科网院实训室一、实训目的和任务1.实训目的本实训指导书是《网络设备综合实训》课程的配套实训指导书，该实训课程是26学时的整周实训，在校内完成，强调采用真实硬件设备进行项目化实训，强化学生的项目实施能力，着重培养学生的思维能力、学习能力和动手能力。
并且通过分组分工的形式来模拟实际的工作环境与场景，让小组成员参与到团队中，培养大家的合作能力、沟通能力以及工作态度和心理素质。
本实训面向网络管理员、系统管理员岗位，从园区网络规划与设计开始，以园区网络的设备综合调试项目为主线，用真实设备搭建双交换核心的模拟园区网络环境，强化学生的真实设备配置经验，完成网络设备基础配置、交换机配置（VLAN、以太网通道、MST、VRRP、DHCP）、路由器配置（静态路由和动态路由、NAPT、路由重分布、策略路由、广域网PPP协议及验证、VPN）和网络设备安全配置（访问控制列表ACL、网络设备的安全防护、网络监控配置）等典型工作任务，实训项目来源于合作企业真实案例，教学过程实施校企双方共同指导，共同考核。
2.企业项目背景和网络环境某著名科技集团公司总部设在北京市，并在广州设有分公司，为了实现快捷的信息交流和资源共享，需要构建一个覆盖集团总部和分公司的网络。
总公司有销售和技术两个部门，分公司设有销售部门，要求总部和分公司的部门既可以快速访问互联网，又可以安全地实现内部网络的通讯。
总公司采用双核心的网络架构，确保集团网络主干的高可用行，同时使用路由器接入互联网。
为了实现快捷的信息传递和公司业务的需求，要求内部两个部门的用户能够安全高效地访问总公司内网服务器群。
同时公司的主页服务器需要在互联网上发布，提供对外的网站平台服务。
方案考虑到未来3-5年的网络发展，注重网络的实用性、经济性、可靠性和可扩展性等特点。
2.1 交换机的基本配置与管理预备知识：交换机是局域网通信中的最常用通讯设备，它将接收到的数据根据MAC地址表高速转发。
根据交换机的可管理性分可分为可管理交换机和非可管理交换机。
非可管理交换机常用于小型网络（通常只有几台到几十台），这种网络结构简单，基本不用管理，但不能控制，比如不能控制网络接入的计算机数量；可管理交换机常用于网络较大、对网络有管理需求的大中型网络中，它支持网络管理协议，便于网络监控、管理。
对于可管理交换机，管理的方式有命令行和WEB管理两种，WEB管理方式以网页形式对交换机进行管理，这种方式直观且容易理解，但配置功能思路不清晰；使用命令行对交换机进行管理是最常用的一种方式，用户可通过配置线连接到交换机的配置口或通过网络使用远程登录对交换机进行管理。
命令行方式使用不同的模式来完成相应的功能，因此我们学习交换机命令配置首先应掌握进入和退出各种模式的命令，为后面的学习打下基础。
在交换机命令行配置模式下，不同的配置模式提示符会不同，交换机的模式分类如下图所示。
Setup配置模式：首次开启一台没有配置过的交换机会自动进入该模式，或在特权模式下输入“SETUP”命令也可进入；该模式以向导提问的方式配置交换机的常用配置。
一般用户配置模式：进入交换机后首先进入的模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。
模式提示信息：switch>特权用户配置模式：在一般用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。
提示信息：switch# 全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。
提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。
实训2交换机的基本配置与管理
步骤及简述：
交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过Telnet、拨号等方式属于带内管理。
交换机的命令行操作模式主要包括：
1、用户模式 Switch>
2、特权模式 Switch#
3、全局配置模式Switch(config)#
4、端口模式 Switch(config-if)#
笔记本console端口配置：Switch>enable
Switch#conf t
Switch(config)#hostname SA
Switch(config)#interface fa 0/1 Switch(config-if)#end
1.查看交换机的设置情况。
实训成绩：指导教师签名：实训日期：。
实训1：组建小型局域网一、实验场景描述（也可以自行设计场景，具体请咨询辅导教师）利用一台型号为2960的交换机将2台PC机互联组建一个小型的局域网，分别设置PC 机的IP地址。
验证PC机之间可以互通。
二、实训内容掌握交换机的基本信息的配置与管理。
掌握交换机的带内管理与带外管理的方式。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过远程telnet，拨号等方式属于带内管理。
三、实训要求1．熟悉交换机的基本设置方法2．进行交换机全局配置和命名3．设置主机IP4．验证网络连通性实训2-交换机的基本配置与管理一、实训场景描述（也可以自行设计场景，具体请咨询辅导教师）某公司新进一批交换机，在投入网络以后要紧系初始配置与管理，作为网络管理员，对交换机进行基本的配置与管理。
二、实训内容掌握交换机的基本信息的配置与管理。
掌握交换机的带内管理与带外管理的方式。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过远程telnet，拨号等方式属于带内管理。
三、实训要求1．熟悉交换机的基本设置方法2．熟悉交换机配置的步骤与常用命令及各参数选项的含义3．配置交换机口令访问4．配置交换机远程访问接口5．保存交换机配置文件6．测试验证任务目标四、实训命令参考进入特权模式(enable)进入全局配置模式（configrue terminal）进入交换机端口视图模式（interface FastEthernet0/1）返回上一级模式（exit）直接返回到特权模式（end）帮助信息（？）命令简写(conf t)命令自动补齐(tab)快捷键(ctrl+c crtl+z)Reload重启修改交换机名称(hostname XXX)配置交换机端口参数(Speed duplex)查看交换机版本信息(show version)查看新生成效的配置信息(show run)实训3-交换机的Telnet远程配置一、实训场景描述（也可以自行设计场景，具体请咨询辅导教师）在办公室对机房交换机设备进行远程配置管理。
实训二 交换机的基本配置【背景描述】你是某公司新进的网管：公司要求你熟悉网络产品，首先要求你登录交换机，了解、掌握交换机的命令操作;为了进行区分和管理，公司要求你进行交换机设备的配置，配置交换机登录时的描述信息;现公司有部分主机网卡属于10Mbit/s 网卡，传输模式为半双工，为了能够实现主机之间的正常访问，现把和主机相连的交换机端口速率设为10Mbit/s ，传输模式为半双工，并开启该端口进行数据的转发;假如你第一天上班，你必须掌握公司交换机的当前工作情况，通过查看交换机的系统和配置信息，了解公司的设备和网络环境。
【实现功能】熟练掌握交换机的命令行操作模式。
配置交换机的设备名称和每次登录时提示相关信息。
配置交换机端口的速率，双工模式，并进行有效查看。
查看交换机的各项参数。

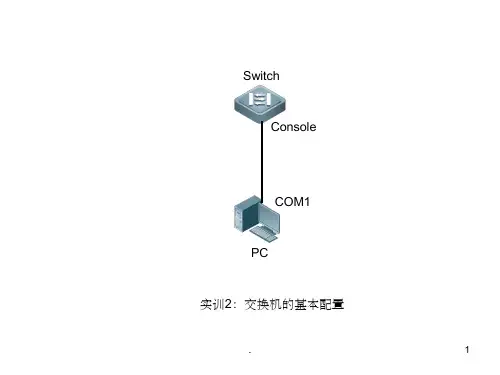

【使用设备】【案例拓扑】consoleswitchA【实现过程】步骤1 交换机命令行操作模式的进入。
Switch>Switch>enable ！进入特权模式Switch#Switch#configure terminal ！进入全局配置模式. Switch(config)#interface fastEthernet 0/5 ！进入交换机F0/5的接口模式Switch(config-if)#Switch(config-if)#exit ！退回到上一级操作模式Switch(config)#Switch(config-if)#end ！直接退回到特权模式步骤2 交换机命令行基本功能。
Switch>? ！显示当前模式下所有可执行的命令Exec commands:<1-99> Session number to resumeconnect Open a terminal connectiondisable Turn off privileged commandsdisconnect Disconnect an existing network connectionenable Turn on privileged commandsexit Exit from the EXEClogout Exit from the EXECping Send echo messagesresume Resume an active network connectionshow Show running system informationtelnet Open a telnet connectionterminal Set terminal line parameterstraceroute Trace route to destinationSwitch#co? ！显示当前模式下所有以co开头的命令configure copySwitch#copy ? ！显示COPY命令后可执行的参数flash: Copy from flash: file systemrunning-config Copy from current system configuration ！运行配置文件：用于设备的当前工作过程中。
运行配置文件位于：RAM中。
startup-config Copy from startup configuration ！启动配置文件：用作备份配置，在设备启动时加载。
存放在NVRAMtftp: Copy from tftp: file systemxmodem Copy from xmodem file system询问交换机connect 和configure后面可跟哪些参数？并写在实验报告上。
命令的简写Switch#conf ter ！交换机命令行支持命令的简写，该命令代表configure terminal. Switch(config)#命令的自动补齐Switch#con （按键盘的TAB键自动补齐configure）！交换机支持命令的自动补齐switch#configure命令的快捷键功能Switch(config-if)#^Z ！ctrl+z退回到特权模式Switch#Switch#ping 1.1.1.1Sending 5, 100-byte ICMP Echos to 1.1.1.1,timeout is 2000 milliseconds......Switch#例如上文在交换机特权模式下执行ping 1.1.1.1 命令，发现不能ping通目的地址，交换机默认情况下需要发送5个数据包，如不想等到5个数据包均不能ping通目的地址的反馈出现，可在数据包未发出5个数据包之前通过执行Ctrl+C终止当前操作。
步骤3 交换机设备名称的配置Switch>enableSwitch#configure terminalSwitch(config)#hostname 105_switch105_switch(config)# ……发现了吗？前面的名称变了…(注意只能在全局模式哦)那么要是后悔了呢？想撤销自己的操作可以嘛？完全可以105_switch(config)# no hostname………………然后回车。
步骤4 交换机端口参数的配置Switch>Switch>enableSwitch#configure terminalSwitch(config)#interface fastEthernet 0/3！进入F0/3的端口模式Switch(config-if)#speed 10！配置端口速率为10M Switch(config-if)#duplex half ！配置端口的双工模式为半双工Switch(config-if)#no shutdown ！开启端口，使端口转发数据Switch(config-if)#^Z步骤5 查看交换机端口的配置信息Switch#show interfaces fastEthernet 0/3Interface : FastEthernet100BaseTX 0/3Description :AdminStatus : up ！查看端口状态OperStatus : downHardware : 10/100BaseTXMtu : 1500LastChange : 0d:1h:30m:11sAdminDuplex : Half ！查看配置的双工模式OperDuplex : UnknownAdminSpeed : 10 ！查看配置的速率OperSpeed : UnknownFlowControlAdminStatus : OffFlowControlOperStatus : OffPriority : 0Broadcast blocked :DISABLEUnknown multicast blocked :DISABLEUnknown unicast blocked :DISABLE步骤6 交换机端口参数的配置。
Switch>enableSwitch#configure terminalSwitch(config)#hostname 105_switch105_switch(config)#interface fastEthernet 0/3105_switch(config-if)#speed 10105_switch(config-if)#duplex half105_switch(config-if)#no shutdown步骤7 查看交换机各项信息105_switch#show version ！查看交换机的版本信息System description : Red-Giant Gigabit Intelligent Switch(S2126G) By Ruijie Network ！系统描述信息System uptime : 0d:0h:14m:41sSystem hardware version : 3.3 ！设备的硬件版本信息System software version : 1.61(2) Build Aug 31 2005 ReleaseSystem BOOT version : RG-S2126G-BOOT 03-02-02System CTRL version : RG-S2126G-CTRL 03-08-02 ！操作系统的版本信息Running Switching Image : Layer2 ！2层交换机105_switch#show mac-address-table ！查看交换机的MAC地址表105_switch#show running-config ！查看交换机当前生效的配置信息System software version : 1.61(2) Build Aug 31 2005 ReleaseBuilding configuration...Current configuration : 117 bytes!version 1.0!hostname 105_switch ！配置的主机名vlan 1!interface fastEthernet 0/3 ！针对F0/3端口配置的参数speed 10duplex half!end【注意事项】1、命令行操作进行自动补齐或命令简写时，要求所简写的字母必须能够惟一区别该命令。
如switch# conf 可代表configure，但switch#co 无法代表configure，因为co 开头的命令有两个copy和configure,设备无法区别。
2.注意区别每个模式下可执行的命令种类。
交换机不可以跨模式执行命令。
