电力拖动自动控制系统_试题及答案

电力拖动自动控制系统试卷带答案一、填空题1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M统）、直流斩波器和脉宽调制变换器（PWM）。

2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。

3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。

4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。

5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。

6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。

7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。

8. 调速系统的稳态性能指标包括调速范围和静差率。

9. 反馈控制系统的作用是：抵抗扰动，服从给定。

10. VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。

12、直流斩波器的几种常见的控制方法：①T不变，变ton——脉冲宽度调制（PWM）；②ton不变，变 T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比——混合型。

13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。

14. 各种电力拖动自动控制系统都是经过控制电动机转速来工作的。

15. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电抗器。

16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，一般采用电流截止负反馈。

17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。

18、采用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱和、饱和、退饱和三种状态。

电力拖动自动控制系统试卷带答案The document was prepared on January 2, 2021一、填空题1. 直流调速系统用的可控直流电源有：旋转变流机组G-M系统、静止可控整流器V-M统、直流斩波器和脉宽调制变换器PWM .2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调 .3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种.4. 变频器从结构上看,可分为交交变频、交直交变频两类,从变频电源性质看,可分为电流型、电压型两类.5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程 .6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统 .7. 常见的调速系统中,在基速以下按恒转矩调速方式,在基速以上按恒功率调速方式.8. 调速系统的稳态性能指标包括调速范围和静差率 .9. 反馈控制系统的作用是：抵抗扰动 , 服从给定 .10. VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中,两个调节器采用串级联接,其中转速反馈极性为负反馈、电流反馈极性为负反馈 .12、直流斩波器的几种常用的控制方法：①T不变,变ton——脉冲宽度调制PWM ；②ton不变,变 T——脉冲频率调制PFM ；③ton和T都可调,改变占空比——混合型 .13、转速、电流双闭环系统,采用PI调节器,稳态运行时,转速n取决于给定电压、ASR的输出量取决于负载电流 .14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的.15. V-M系统中,采用三相整流电路,为抑制电流脉动,可采用的主要措施是设置平波电抗器 .16、在单闭环调速系统中,为了限制全压启动和堵转电流过大,通常采用电流截止负反馈 .17、在α＝β配合控制的直流可逆调速系统中,存在的是直流平均环流,可用串接环流电抗器抑制.18、采用PI调节器的转速、电流双闭环系统启动时,转速调节器经历不饱和、饱和、退饱和三种状态.二、选择题1. 带有比例调节器的单闭环直流调速系统,如果转速的反馈值与给定值相等,则调节器的输出为 AA、零；B、大于零的定值C、小于零的定值；D、保持原先的值不变2. 无静差调速系统的PI调节器中P部份的作用是 DA、消除稳态误差；B、不能消除稳态误差也不能加快动态响应C、既消除稳态误差又加快动态响应；D、加快动态响应3. 异步电动机变压变频调速时,采用 B 控制方式,可获得一线性机械特性.A、U1／f1=常值；B、Eg/f1=常值；C、Es/f1=常值；D、Er/f1=常值4. 一般的间接变频器中,逆变器起 B 作用.A、调压；B、调频；C、调压与逆变；D、调频与逆变5. 转差频率控制变频调速系统的基本思想是控制 C .A、电机的调速精度；B、电机的动态转矩；C、电机的气隙磁通；D、电机的定子电流6．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是 BA．PID B．PI C．P D．PD7．静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,则静差率 A A．越小B．越大C．不变 D．不确定8．下列异步电动机调速方法属于转差功率消耗型的调速系统是 DA．降电压调速B．串级调速C．变极调速 D．变压变频调速9．双闭环调速系统中,在恒流升速阶段时,两个调节器的状态是 AA. ASR饱和、ACR不饱和B. ACR饱和、ASR不饱和C. ASR和ACR都饱和D. ACR和ASR都不饱和10．在微机数字控制系统的故障保护中断服务子程序中,工作程序正确的是 CA．显示故障原因并报警——分析判断故障——封锁PWM输出——系统复位B．显示故障原因并报警——封锁PWM输出——分析判断故障——系统复位C．封锁PWM输出——分析判断故障——显示故障原因并报警——系统复位D．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位11、SPWM技术中,调制波是频率和期望波相同的 A .A、正弦波B、方波C、等腰三角波D、锯齿波12、无静差单闭环调速系统,稳态时,转速的给定值与反馈值相同,此时调节器的输出 D .A、为0B、正向逐渐增大C、负向逐渐增大D、保持恒定终值不变13、下列交流异步电动机的调速方法中,应用最广的是 C .A、降电压调速B、变极对数调速C、变压变频调速D、转子串电阻调速14、在交—直—交变频装置中,若采用不控整流,则PWN逆变器的作用是 C .A、调压B、调频C、调压调频D、调频与逆变15、控制系统能够正常运行的首要条件是 B .A、抗扰性B、稳定性C、快速性D、准确性16、常用的数字滤波方法不包括 D .A、算术平均值滤波B、中值滤波C、中值平均滤波D、几何平均值滤波17、在电机调速控制系统中,系统无法抑制 B 的扰动.A、电网电压B、电机励磁电压变化C、给定电源变化D、运算放大器参数变化18、双闭环调速系统在稳定运行时,控制电压Uct的大小取决于 C .A、IdlB、nC、n和IdlD、α和β三、判断题1、反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动. √2、改变电流相序可以改变三相旋转磁通势的转向. √3、当闭环系统开环放大系数大于系统的临界放大系数时,系统将稳定. ×4、调速系统的静差率指标应以最低速时所能达到的数值为准. √5、在电机调速控制系统中,系统无法抑制电机励磁电压变化的扰动. √6、控制系统能够正常运行的首要条件是准确性. ×7、开环系统的静特性可以比闭环系统硬得多. ×8、微机数字调速系统中,采样频率应不小于信号最高频率的2倍. √9、一般的间接变频器中,逆变器起调频与逆变作用. ×10、无静差调速系统中,调节器一般采用PI调节器调节器. √四、问答题1、调速范围和静差率的定义是什么答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围,用字母D表示,即：当系统在某一转速下运行时,负载由理想空载增加到额定值时所对应的转速降落ΔnN与理想空载转速n0之比,称作静差率s,即2、简述恒压频比控制方式答：绕组中的感应电动势是难以直接控制的,当电动势值较高时,可以忽略定子绕组的漏磁阻抗压降,而认为定子相电压 Us ≈ Eg,则得这是恒压频比的控制方式.但是,在低频时 Us 和 Eg 都较小,定子阻抗压降所占的份量就比较显着,不再能忽略.这时,需要人为地把电压 Us 抬高一些,以便近似地补偿定子压降.3、转速、电流双闭环调速系统稳态运行时,两个调节器的输入偏差电压和输出电压各是多少为什么答：当两个调节器都不饱和时,它们的输入偏差电压和输出电压都是零,转速调节器 ASR 的输出限幅电压 Uim 决定了电流给定电压的最大值；电流调节器 ACR的输出限幅电压限制了电力电子变换器的最大输出电压Udm.4、单闭环调速系统的基本特征答：1具有比例放大器的单闭环调速系统是有静差的； 2闭环系统具有较强的抗干扰性能反馈闭环系统具有很好的抗扰性能,对于作用在被负反馈所包围的前向通道上的一切扰动都能有效地抑制； 3闭环系统对给定信号和检测装置中的扰动无能为力.5、在无静差转速单闭环调速系统中,转速的稳态精度是否还受给定电源和测速发电机精度的影响并说明理由.答：系统的精度依赖于给定和反馈检测的精度.因此转速的稳态精度还受给定电源和测速发电机精度的影响.6、晶闸管-电动机系统需要快速回馈制动时,为什么必须采用可逆线路答：当电动机需要回馈制动时,由于反电动势的极性未变,要回馈电能必须产生反向电流,而反向电流是不可能通过 VF 流通的,这时,可以通过控制电路切换到反组晶闸管装置 VR,并使它工作在逆变状态,产生逆变电压,电机输出电能实现回馈制动.7、解释待正组逆变和反组逆变,并说明这两种状态各出现在何种场合下.答：正组逆变电枢端电压为负,电枢电流为正,电动机逆向运转,回馈发电,机械特性在第四象限.反组逆变电枢端电压为正,电枢电流为负,电动机正向运转,回馈发电,机械特性在第二象限.8、有静差系统与无差系统的区别.答：根本区别在于结构上控制器中有无积分控制作用,PI控制器可消除阶跃输入和阶跃扰动作用下的静差,称为无静差系统,P控制器只能降低静差,却不能消除静差,故称有静差系统.9、简述泵升电压产生的原因及其抑制措施.答：泵升电压产生的原因：采用二极管整流获得直流电源时,电机制动时不能回馈电能,只好对滤波电容充电,使电容两端电压升高,产生泵升电压.泵升电压抑制措施：电容器吸收动能；镇流电阻消耗动能；并接逆变器.10、什么叫环流并说明有环流可逆系统的适用场合.答：只限于两组晶闸管之间流通的短路电流称为环流. 适用于中小容量系统, 有较高快速性能要求的系统.11、在转速、电流双闭环调速系统中,出现电网电压波动与负载扰动时,哪个调节器起主要调节作用答：电网电压波动时,ACR起主要调节作用;负载扰动时,ASR起主要抗扰调节作用.五、计算题1、某直流调速系统的电动机额定转速为 nN=1430r/min ,额定速降△nN =115r/min,当要求静差率s≤30％时,允许多大的调速范围如果要求静差率s≤20％,试求最低运行速度及调速范围.解：要求s≤30%时,调速范围为若要求s≤20%时,最低空载转速为最低运行转速为调速范围为2、某一调速系统,测得的最高转速特性为 nO max = 1500r / min ,最低转速特性为nOmin =150r / min ,带额定负载时的速度降落ΔnN = 15r / min ,且在不同转速下额定速降ΔnN不变,试问系统能够达到的调速范围有多大系统允许的静差率是多少解：思路一：系统能够达到的调速范围为：3. 在转速、电流双闭环系统中,两个调节器ASR、ACR均采用PI调节器.已知参数：电动机：Pnom= , Unom=220V , Inom=20A ,nnom=1000r/min,电枢回路总电阻R=Ω,设Unm= Uim= Ucm=8V,电枢回路最大电流Idm=40A,电力电子变换器的放大系数Ks=40.试求：1电流反馈系数β和转速反馈系数α；2当电动机在最高转速发生堵转时的Ud0、Ui、Uc值.解：1β= Uim/Idm=8/40=α= Unm / nnom=8/1000=2Ud0=IdmR=40×=60VUi= Uim=8V极性相反Uc= Ud0/Ks=60/40=4. 已知某调速系统电动机数据为：PN=18KW ,UN=220V ,IN=94A ,nN=1000r/min ,Ra=Ω整流装置内阻Rrec = Ω触发整流环节的放大倍数 Ks=40.最大给定电压Unm =15V, 当主电路电流达到最大值时,整定电流反馈电压 Uim =10V p29计算： 1转速反馈系数 . 2调节器放大系数Kp .5、如图所示的系统,要求σ≤5%,试设计调节器.解：根据题意,该系统可以校正为典型Ⅰ型系统,也可以校正为典型Ⅱ型系统后加给定滤波器.校正成典型Ⅱ型系统时,若取h=5,则T1=,hT1=5×=,T1＞hT2.因此可以把大惯性环节1/+1近似处理为积分环节1/,故系统控制对象的传递函数为采用PI调节器校正,则开环传递函数为按Mpmin准则故调节器参数这时超调量σ=%,为了减小超调量,输入通道加一给定滤波器取滤波时间常数T0=τ=,超调量σ=%＜5%,满足要求.最后还要校验一下近似条件是否满足、即,满足近似条件.1．常用的可控直流电源有旋转交流机组、静止式可控整流器、直流斩波器或脉宽调制变换器2．调速系统的稳态性能指标包括调速范围和静差率3．反馈控制系统的作用是：抵抗扰动,服从给定4．当电流连续时,改变控制角,V—M系统可以得到一组平行的机械特性曲线.5．常见的调速系统中,在基速以下按恒转矩调速方式,在基速以上按恒功率调速方式6．自动控制系统的动态性能指标包括对给定输入信号的跟随性能指标和对扰动输入信号的抗扰性能指标12．电流截止负反馈的作用是限流14．静态环流可以分为直流平均环流和瞬时脉动环流15．自动控制系统的动态性能指标包括对给定输入信号的跟随性能指标和对扰动输入信号的抗扰性能指标.16．PWM变换器可以通过调节电力电子开关来调节输出电压.18．PWM逆变器根据电源类型不同可以分为电压型和频率型20．转速单闭环直流控制系统可以通过引入电流环控制以提高系统动态性能.21．转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历不饱和、饱和、退饱和三种情况.22．交流调速的基本类型中最好的一种节能省力型调速方案是变压变频调速1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A．PID B．PI C．P D．PD2．静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A．越小B．越大C．不变D．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A．降电压调速B．串级调速C．变极调速 D．变压变频调速4．可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A．比例控制B．积分控制C．微分控制 D．比例微分控制5．控制系统能够正常运行的首要条件是A．抗扰性B．稳定性C．快速性D．准确性6．在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A．越高B．越低C．不变D．不确定7．常用的数字滤波方法不包括A．算术平均值滤波B．中值滤波C．中值平均滤波D．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A．ACR B．AVR C．ASR D．ATR9．双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11．下列不属于双闭环直流调速系统启动过程特点的是A．饱和非线性控制 B．转速超调C．准时间最优控制D．饱和线性控制12．下列交流异步电动机的调速方法中,应用最广的是A．降电压调速B．变极对数调速C．变压变频调速 D．转子串电阻调速13．SPWM技术中,调制波是频率和期望波相同的A．正弦波 B．方波 C．等腰三角波 D．锯齿波14．下列不属于异步电动机动态数学模型特点的是A．高阶B．低阶 C．非线性 D．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A．故障保护 B．PWM生成 C．电流调节 D．转速调节16．比例微分的英文缩写是A．PI B．PD C．VR D．PID17．调速系统的静差率指标应以何时所能达到的数值为准A．平均速度B．最高速C．最低速D．任意速度19．在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A．越高B．越低C．不变D．不确定20．采用旋转编码器的数字测速方法不包括A．M法B．T法C．M/T法D．F法三.PID控制器各环节的作用是什么答：PID控制器各环节的作用是：1比例环节P：成比例地反映控制系统的偏差信号,偏差一旦出现,控制器立即产生控制作用,以便减少偏差,保证系统的快速性.2积分环节I：主要用于消除静差,提高系统的控制精度和无差度.3微分环节D：反映偏差信号的变化趋势,并能在偏差信号变得过大之前,在系统中引入一个早期修正信号,从而加快系统的动作速度,减少调节时间.2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响并说明理由.四、名词解释1．V—M系统--晶闸管-电动机调速系统3. 静差率--负载由理想空载增加到额定值所对应的转速降落与理想空载转速的比4. ASR--转速调节器5. 测速方法的分辨率--衡量一种测速方法对被测转速变化的分辨能力6．PWM--可逆脉冲宽度调制1、某闭环调速系统的开环放大倍数为15时,额定负载下电动机的速降为8r/min,如果将开环放大倍数提高到30,它的速降为多少在同样静差要求下,调速范围可以扩大多少倍2、有一个V—M系统,已知：电动机PN =,UN=220V,IN=,nN=1500r/min,Rα=Ω,整流装置内阻R rec =1Ω,触发整流环节的放大倍数Ks=35.1系统开环工作时,试计算调速范围D=30时的静差率S值. 2当D=30时,S=10%,计算系统允许的稳态速降.3如组成转速负反馈有静差调速系统,要求D=30,S=10%,在Un =10V时,Id==nN,计算转速负反馈系数α和放大器放大系数Kp.。

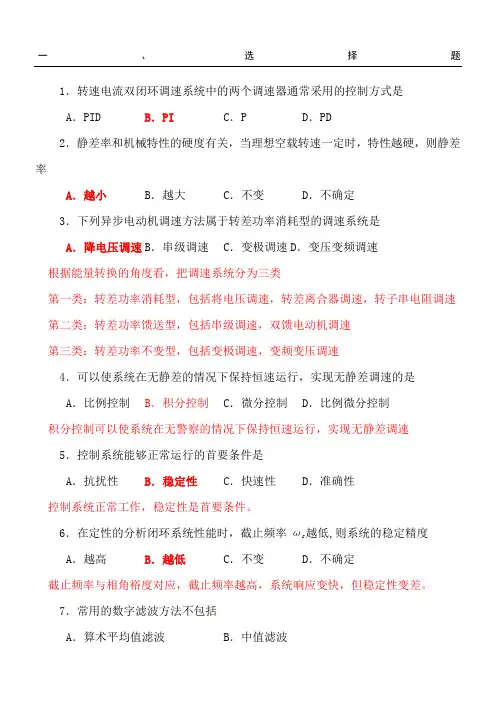

一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A ．PIDB ．PIC ．PD ．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A ．越小B ．越大C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。

6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。

7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度 18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定 20．采用旋转编码器的数字测速方法不包括 A ．M 法 B ．T 法 C ．M/T 法 D ．F 法21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1s U ω控制B ．恒1r E ω控制C ．恒1g E ω控制D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波 25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合 26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位 27．正弦波脉宽调制的英文缩写是 A ．PID B ．PWM C ．SPWM D ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC = C ．p s K K K α=D ．p s e K K K C α=29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有 晶闸管整流器 、静止式可控整流器、直流斩波器或脉宽调制变换器。

一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A ．PIDB ．PIC ．PD ．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A ．越小B ．越大C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。

6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。

7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．A TR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度 18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定 20．采用旋转编码器的数字测速方法不包括 A ．M 法 B ．T 法 C ．M/T 法 D ．F 法21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1s U ω控制B ．恒1r E ω控制C ．恒1g E ω控制D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波 25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合 26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位 27．正弦波脉宽调制的英文缩写是 A ．PID B ．PWM C ．SPWM D ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC = C ．p s K K K α=D ．p s e K K K C α=29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有 晶闸管整流器 、静止式可控整流器、直流斩波器或脉宽调制变换器。

一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A．PID B．PI C．P D．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A．越小B．越大C．不变D．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A．降电压调速B．串级调速C．变极调速D．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A．比例控制B．积分控制C．微分控制D．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A．抗扰性B．稳定性C．快速性D．准确性控制系统正常工作，稳定性是首要条件。

6．在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度A．越高B．越低C．不变D．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。

7．常用的数字滤波方法不包括A．算术平均值滤波B．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定20．采用旋转编码器的数字测速方法不包括A ．M 法B ．T 法C ．M/T 法D ．F 法21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1s U ω控制B ．恒1r E ω控制C ．恒1g E ω控制D ．恒1s E ω控制24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位27．正弦波脉宽调制的英文缩写是A ．PIDB ．PWMC ．SPWMD ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC = C ．p s K K K α=D ．p s eK K K C α= 29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有晶闸管整流器、静止式可控整流器、直流斩波器或脉宽调制变换器。

《电力拖动自动控制系统》参考答案：第一章一、填空题：1.答案：静止可控整流器直流斩波器2.答案：调速范围静差率.3.答案：恒转矩、恒功率4.答案：脉冲宽度调制二、判断题：答案：1.×、2. √、三、问答题：1.答案：生产机械的转速n与其对应的负载转矩T L的关系。

1.阻转矩负载特性；2.位转矩负载特性；3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例；4.转矩随位置变化的负载特性。

2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。

电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。

3.答案：U d减少，转速n不变、U d增加。

4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围。

当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。

静态速降值一定，如果对静差率要求越严，值越小时，允许的调速范围就越小。

5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。

系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。

但完全服从给定作用。

反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。

可见，测速发电机的励磁量发生变化时，系统无能为力。

6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。

积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。

可以实现无静差调速。

四、计算题：1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.542.答案：42.5N•M，3.41N•M3.答案：T=62.92N•M，n=920r/min，cosФ=0.784.答案：α=0。

时n0=2119r/min, α=30。

时n0=1824r/min，α=31.1。

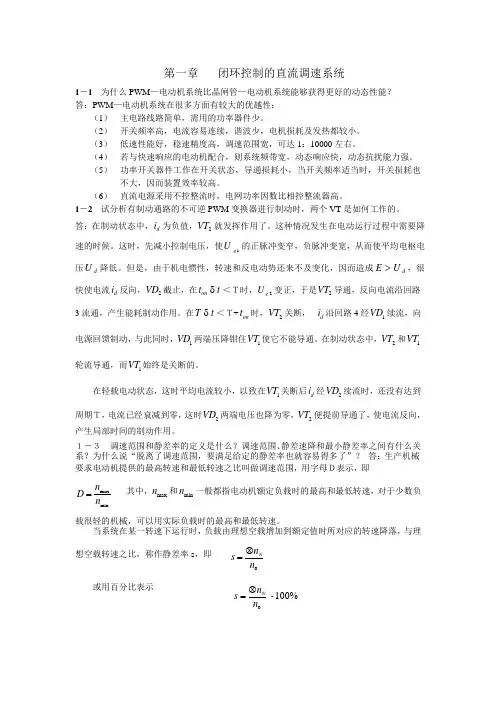

第一章闭环控制的直流调速系统1－1 为什么 PWM —电动机系统比晶闸管—电动机系统能够获得更好的动态性能？ 答：PWM —电动机系统在很多方面有较大的优越性：（1） 主电路线路简单，需用的功率器件少。

（2） 开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。

（3） 低速性能好，稳速精度高，调速范围宽，可达 1：10000 左右。

（4） 若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。

（5） 功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。

（6） 直流电源采用不控整流时，电网功率因数比相控整流器高。

1－2 试分析有制动通路的不可逆 PWM 变换器进行制动时，两个 VT 是如何工作的。

答：在制动状态中，i d 为负值，VT 2 就发挥作用了。

这种情况发生在电动运行过程中需要降 速的时候。

这时，先减小控制电压，使U g 1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电 压U d 降低。

但是，由于机电惯性，转速和反电动势还来不及变化，因而造成 E > U d ，很 快使电流 i d 反向，VD 2 截止，在 t on δ t ＜Ｔ时，U g 2 变正，于是VT 2 导通，反向电流沿回路 3 流通，产生能耗制动作用。

在T δ t ＜Ｔ+ t on 时，VT 2 关断， i d 沿回路 4 经VD 1 续流，向电源回馈制动，与此同时，VD 1 两端压降钳住VT 1 使它不能导通。

在制动状态中，VT 2 和VT 1轮流导通，而VT 1 始终是关断的。

在轻载电动状态，这时平均电流较小，以致在VT 1 关断后 i d 经VD 2 续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD 2 两端电压也降为零，VT 2 便提前导通了，使电流反向， 产生局部时间的制动作用。

１－３ 调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关 系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ 答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D =n max n min其中，n max 和 n min 一般都指电动机额定负载时的最高和最低转速，对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

《电力拖动自动控制系统》复习学习材料试题与参考答案一、单选题1.转速电流双闭环调速系统中电流调节器的英文缩写是（A）。

A.ACRB.AVRC.ASRD.ATR2.增加直流自动调速系统的调速范围最有效的方法是（A）。

A.减小电动机转速降B.提高电枢电流C.增加电动机电枢电压3.转速电流双闭环调速系统在起动的恒流升速阶段中，两个调节器的关系为（C）。

A.ASR和ACR均饱和限幅输出B.ASR不饱和，ACR饱的限幅输出C.ASR饱和限幅输出，ACR不饱和D.ASR和ACR均不饱和4.交流异步电动机采用调压调速，从高速变到低速，其转差功率（B）。

A.不变B.全部以热能的形式消耗掉了C.大部分回馈到电网中5.在调速系统中，电压微分负反馈及电流微分负反馈是属于（B）环节。

A.反馈环节B.稳定环节C.放大环节D.保护环节6.在转速负反馈调速系统中，当负载变化时，电动机的转速也跟着变化，其原因是（B）。

A.整流电压的变化B.电枢回路电压降的变化C.控制角的变化D.温度的变化。

7.开环自控系统在出现偏差时，系统将（A）。

A.不能自动调节B.能自动调节C.能够消除偏差8.下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是（B）。

A.只用比例放大器的反馈控制系统，其被调量仍是有静差的B.反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C.反馈控制系统的作用是：抵抗扰动.服从给定D.系统的精度依赖于给定和反馈检测的精度9.在采用有续流二极管的半控桥式整流电路对直流电动机供电的调速系统中，其主电路电流的检测应采用（B）。

A.交流互感器B.直流互感器C.霍尔元件10.在有环流可逆系统中，若正组晶闸管处于整流状态，则反组晶闸管必然处在（A）。

A.待逆变状态B.逆变状态C.待整流状态11.带有电流截止负反馈环节的调速系统，为使电流截止负反馈参与调节后机械特性曲线下垂段更陡一些，应把反馈取样电阻的阻值选得（A）。

电力拖动自动控制系统运动控制系统第五版课后练习题含答
案
一、单选题
1.答案：A
2.答案：B
3.答案：D
4.答案：A
5.答案：B
6.答案：C
7.答案：D
8.答案：B
9.答案：A
10.答案：C
二、多选题
1.答案：ABD
2.答案：ACD
3.答案：AD
4.答案：ABC
5.答案：ABCD
三、判断题
1.答案：正确
2.答案：错误
3.答案：正确
4.答案：错误
5.答案：错误
四、简述题
1.答案：
运动控制系统是指一种能够对运动进行控制和调节的系统。

它主要由控制单元、执行机构和传感器三部分组成。

其中，控制单元可用PLC或电脑实现，执行机构可以是电动机、液压机、气动机等，传感器则负责感知物体的位置、速度等信息，并将这些信息反馈给控制单元。

2.答案：
电力拖动自动控制系统主要由电动机、变频器、PLC等组成。

其中，电动机作
为执行机构，通过变频器调节电机的转速和转矩；PLC则作为控制单元，利用编程
对电机进行精确的控制和调节，以实现系统所要求的功能。

五、计算题
1.答案：500转/分
2.答案：1000N
3.答案：50N·m
4.答案：12.5次/min
5.答案：750W
以上为本次课后练习题的答案，希望大家认真做好每一道题，提升自身的运动控制能力。

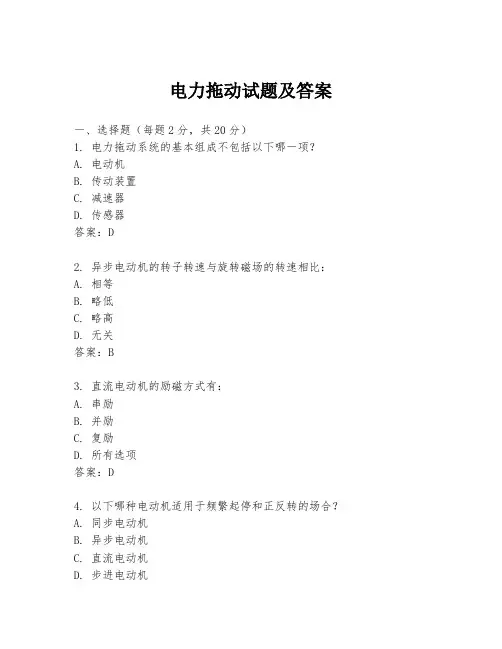

电力拖动试题及答案一、选择题（每题2分，共20分）1. 电力拖动系统的基本组成不包括以下哪一项？A. 电动机B. 传动装置C. 减速器D. 传感器答案：D2. 异步电动机的转子转速与旋转磁场的转速相比：A. 相等B. 略低C. 略高D. 无关答案：B3. 直流电动机的励磁方式有：A. 串励B. 并励C. 复励D. 所有选项答案：D4. 以下哪种电动机适用于频繁起停和正反转的场合？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：C5. 电动机的额定功率是指：A. 电动机的最大功率B. 电动机的最小功率C. 电动机能长期稳定工作的最大功率D. 电动机的瞬时功率答案：C6. 电动机的启动电流通常：A. 等于额定电流B. 小于额定电流C. 大于额定电流D. 与额定电流无关答案：C7. 电动机的制动方式不包括：A. 反接制动B. 能耗制动C. 再生制动D. 惯性制动答案：D8. 电动机的效率是指：A. 电动机输出功率与输入功率的比值B. 电动机输入功率与输出功率的比值C. 电动机输出功率与额定功率的比值D. 电动机额定功率与输入功率的比值答案：A9. 电动机的过载保护通常采用：A. 热继电器B. 熔断器C. 断路器D. 所有选项答案：D10. 以下哪种电动机的转速与负载无关？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：A二、填空题（每题2分，共20分）1. 异步电动机的转子磁场是由________产生的。

答案：感应电流2. 直流电动机的励磁方式中，________励磁方式的电动机转速不受负载变化的影响。

答案：并3. 电动机的启动电流通常为额定电流的________倍。

答案：4-74. 电动机的效率与________有关。

答案：负载5. 电动机的过载保护装置中，________可以在过载后自动复位。

答案：热继电器6. 电动机的额定功率是指电动机能长期稳定工作的________。

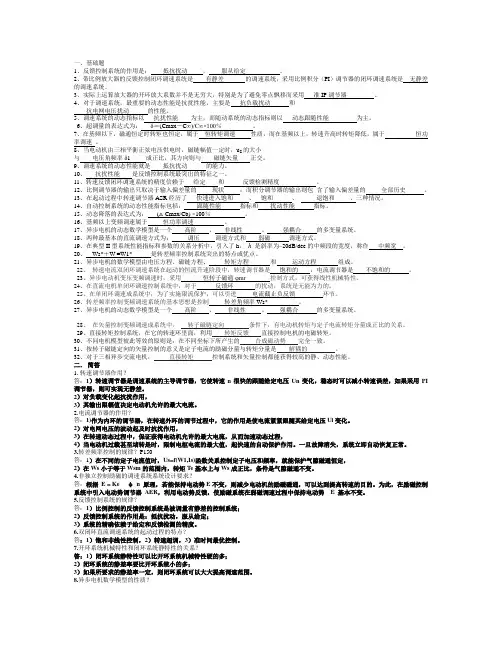

一、基础题1、反馈控制系统的作用是：抵抗扰动，服从给定。

2、带比例放大器的反馈控制闭环调速系统是有静差的调速系统，采用比例积分（PI）调节器的闭环调速系统是无静差的调速系统。

3、实际上运算放大器的开环放大系数并不是无穷大，特别是为了避免零点飘移而采用准IP调节器。

4、对于调速系统，最重要的动态性能是抗扰性能，主要是抗负载扰动和抗电网电压扰动的性能。

5、调速系统的动态指标以抗扰性能为主，而随动系统的动态指标则以动态跟随性能为主。

6、超调量的表达式为：δ＝(Cmax－C∞)/C∞×100％。

7、在基频以下，磁通恒定时转矩也恒定，属于恒转矩调速性质，而在基频以上，转速升高时转矩降低，属于恒功率调速。

8、当电动机由三相平衡正弦电压供电时，磁链幅值一定时，u S的大小与电压角频率δ1 成正比，其方向则与磁链矢量正交。

9、调速系统的动态性能就是抵抗扰动的能力。

10、抗扰性能是反馈控制系统最突出的特征之一。

11、转速反馈闭环调速系统的精度信赖于给定和反馈检测精度。

12、比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。

13、在起动过程中转速调节器ASR经历了快速进入饱和、饱和、退饱和、三种情况。

14、自动控制系统的动态性能指标包括：跟随性能指标和扰动性能指标。

15、动态降落的表达式为：(△Cmax/Cb) ×100％。

16、基频以上变频调速属于恒功率调速。

17、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。

18、两种最基本的直流调速方式为：调压调速方式和弱磁调速方式。

19、在典型II型系统性能指标和参数的关系分析中，引入了h，h 是斜率为–20dB/dec的中频段的宽度，称作中频宽。

20、Ws*＋W =W1* 是转差频率控制系统突出的特点或优点。

21、异步电机的数学模型由电压方程、磁链方程、转矩方程和运动方程组成。

22、转速电流双闭环调速系统在起动的恒流升速阶段中，转速调节器是饱和的，电流调节器是不饱和的。

一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。

5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。

10.PWM变换器可以通过调节___________来调节输出电压。

11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。

13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。

14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PIDB.PIC.PD.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACRB.AVRC.ASRD.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PIB.PDC.VRD.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。

习题解答（共享）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。

2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。

相控整流器内阻Rrec=0.022Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯=378(0.0230.022)0.1478115N n I R C er p m ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-=[(1)]14300.3[115(10.3)]5.33N D n S ns =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M调速系统。

已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。

电力拖动自动控制系统》试题及答案电力拖动自动控制系统》试题一、填空题（本题30分，每空1.5分）1、在直流电机调压调速系统中，电动机的最高转速为nN，调速范围、静差率和额定速降之间应满足调速范围≥额定速降+静差率×XXX。

2、闭环系统可以获得比开环系统更好的稳态特性，但为此需要增设装置和电压放大器。

3、综合了比例控制和积分控制两种规律的优点，比例部分能迅速响应，积分部分则最终消除误差。

4、转速、电流双闭环调速系统的静特性在低频时表现为转速无静差，这时电流调节器起主要调节作用。

5、工程设计方法的基本思路是，把调节器的设计方法分作两步：第一步，先选择调节器的结构，以确保系统稳定，同时满足所需性能；第二步，再选择调节器的参数，以满足性能指标。

6、有环流可逆直流调速系统的典型控制方式是串联工作制。

7、当一组晶闸管整流工作时，让另一组晶闸管处于封锁状态，但两组触发脉冲的错开得比较远，彻底杜绝了瞬时的电流突变，这就是错位控制的无环流可逆系统。

8、脉宽调制器是一个装置，由电流调节器ACR输出的控制电压进行控制。

9、串级调速系统可以实现异步电机的调速，而且具有高效率的调速性能，但需要增设多级变频器。

10、在s值很小的范围内，只要转速保持不变，异步电动机的转矩近似与转差频率成正比，这就是转差频率控制系统的基本概念。

二、判断题（本题10分，每小题1分）1、自动控制的直流调速系统，往往以调节电枢供电电压为主。

错误。

2、在V-M系统中，设置平波电抗器可以抑制电流脉动。

正确。

3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。

错误。

4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。

正确。

5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，具有快速自动保护作用。

正确。

6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。
