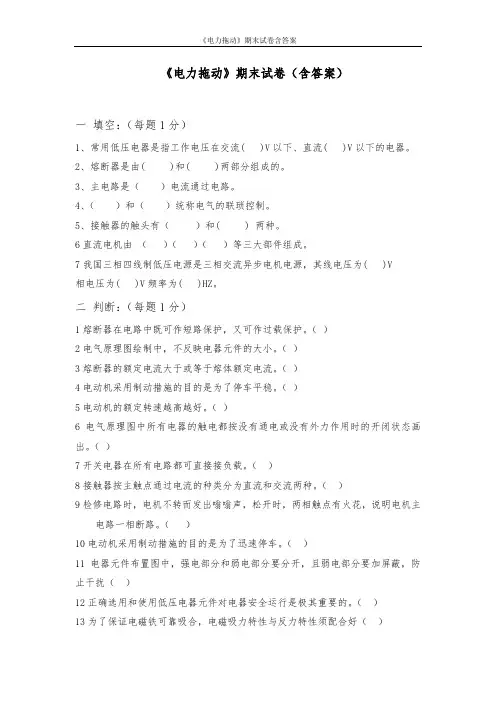

《电力拖动》期末试卷（含答案）
一填空：（每题1分）
1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。
2、熔断器是由( )和( )两部分组成的。
3、主电路是（）电流通过的电路。
4、（）和（）统称电气的联琐控制。
5、接触器的触头有（）和( ) 两种。
6直流电机由（）（）（）等三大部件组成。
7我国三相四线制低压电源是三相交流异步电机的电源，其线电压为( )V
相电压为( )V频率为( )HZ。
二判断：（每题1分）
1熔断器在电路中既可作短路保护，又可作过载保护。（）
2电气原理图绘制中，不反映电器元件的大小。（）
3熔断器的额定电流大于或等于熔体的额定电流。（）
4电动机采用制动措施的目的是为了停车平稳。（）
5电动机的额定转速越高越好。（）
6电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。（）
7开关电器在所有电路都可直接接负载。（）
8接触器按主触点通过电流的种类分为直流和交流两种。（）
9检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。（）
10电动机采用制动措施的目的是为了迅速停车。（）
11电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰（）
12正确选用和使用低压电器元件对电器安全运行是极其重要的。（）
13为了保证电磁铁可靠吸合，电磁吸力特性与反力特性必须配合好（）
14正在运行的三相异步电动机突然一相断路，电动机会停下来。（）
15.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。（）
三选择：（每题1分）
1、下列元件中，开关电器有。
A、组合开关
B、接触器
C、行程开关
D、时间继电器
2、下列元件中，主令电器有。
A、熔断器
B、按钮
C、刀开关
D、速度继电器
3、熔断器的作用是。
A、控制行程
B、控制速度
C、短路或严重过载
D、弱磁
4、交流接触器的作用是。
A、频繁通断主回路
B、频繁通断控制回路
C、保护主回路
D、保护控制回路
5、下面不是接触器的组成部分。
A、电磁机构
B、触点系统
C、灭弧装置
D、脱扣机构
6、时间继电器的作用是。
A、短路保护
B、过电流保护
C、延时通断主回路
D、延时通断控制回路
7、通电延时时间继电器的线圈图形符号为。
A、 B、 C、 D、
8、三相异步电动机反接制动的优点是。
A、制动平稳
B、能耗较小
C、制动迅速
D、定位准确
9、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是。
A、电动机立即停转
B、电动机转速降低、温度升高
C、电动机出现振动及异声
D、电动机反转
10、改变交流电动机的运转方向，调整电源采取的方法是。
A、调整其中两相的相序
B、调整三相的相序
C、定子串电阻
D、转子串电阻
四、名词解释：（每题3分）
1、低压电器
2、主电路
3、熔断器
4、时间继电器
5、电气原理图
五、简答题（每题5分）
1、短路保护和过载保护有什么区别？
2三相异步电机的主线路上装有熔断器，为什么还要装热继电器？它们各有什么作用
3、画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
4 什么是电气控制电路中的自锁和联锁？
5、电气原理图中以下图形表示什么元件，用文字说明
（1）（2）（3）（4）（5）（6）
六、设计题（每题10分）
1、设计一个三相异步电动机两地起动的主电路和控制电路，并具有短路、过载
保护。
2、某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机
自行起动，第二台电机运行10s后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。
参考答案：
一填空题（每题1分）
1、1200、 1500
2、熔体、熔管
3、强
4、自锁和互锁
5、主触头和辅助触头
6、定子、转子、空气隙
7、380、220、50
二判断（每题1分）
1、X
2、√
3、√
4、X
5、X
6、√
7、X
8、√
9、√
10、√
11、√
12、√
13、√
14、X
15、X
三、选择题（每题1分）
1-5 AACAD 6-10 DBCAA
四、名词解释
1是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2主电路是从电源到电动机或线路末端的电路，是强电流通过的电路
3是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4一种触头延时接通或断开的控制电器。
