下载文档原格式

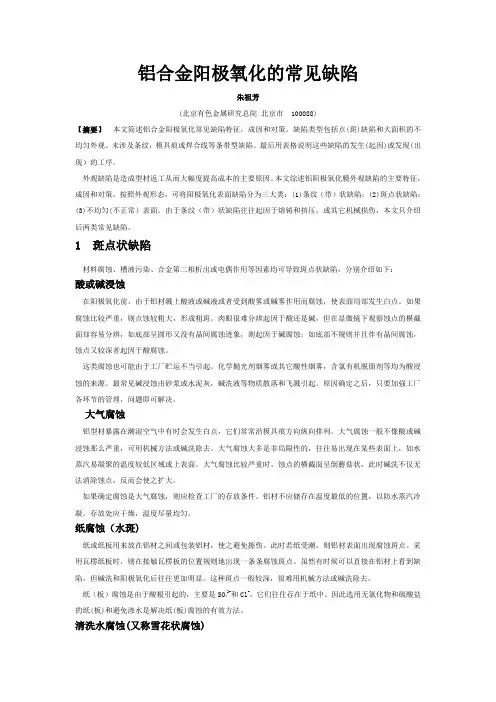

铝合金阳极氧化的常见缺陷朱祖芳(北京有色金属研究总院北京市 100088)【摘要】本文简述铝合金阳极氧化常见缺陷特征，成因和对策。
缺陷类型包括点(斑)缺陷和大面积的不均匀外观。
未涉及条纹，模具痕或焊合线等条带型缺陷。
最后用表格说明这些缺陷的发生(起因)或发现(出现）的工序。
外观缺陷是造成型材返工从而大幅度提高成本的主要原因。
本文综述铝阳极氧化膜外观缺陷的主要特征，成因和对策。
按照外观形态，可将阳极氧化表面缺陷分为三大类：(1)条纹（带）状缺陷；(2)斑点状缺陷；(3)不均匀(不正常）表面。
由于条纹（带）状缺陷往往起因于熔铸和挤压，或其它机械损伤，本文只介绍后两类常见缺陷。
1 斑点状缺陷材料腐蚀、槽液污染、合金第二相析出或电偶作用等因素均可导致斑点状缺陷，分别介绍如下：酸或碱浸蚀在阳极氧化前，由于铝材溅上酸液或碱液或者受到酸雾或碱雾作用而腐蚀，使表面局部发生白点。
如果腐蚀比较严重，则点蚀较粗大，形成粗斑。
肉眼很难分辨起因于酸还是碱，但在显微镜下观察蚀点的横截面却容易分辨，如底部呈圆形又没有晶间腐蚀迹象，则起因于碱腐蚀；如底部不规则并且伴有晶间腐蚀，蚀点又较深者起因于酸腐蚀。
这类腐蚀也可能由于工厂贮运不当引起。
化学抛光剂烟雾或其它酸性烟雾，含氯有机脱脂剂等均为酸浸蚀的来源。
最常见碱浸蚀由砂浆或水泥灰，碱洗液等物质散落和飞溅引起。
原因确定之后，只要加强工厂各环节的管理，问题即可解决。
大气腐蚀铝型材暴露在潮湿空气中有时会发生白点，它们常常沿模具痕方向纵向排列。
大气腐蚀一般不像酸或碱浸蚀那么严重，可用机械方法或碱洗除去。
大气腐蚀大多是非局限性的，往往易出现在某些表面上，如水蒸汽易凝聚的温度较低区域或上表面。
大气腐蚀比较严重时，蚀点的横截面呈倒蘑菇状，此时碱洗不仅无法消除蚀点，反而会使之扩大。
如果确定腐蚀是大气腐蚀，则应检查工厂的存放条件。
铝材不应储存在温度最低的位置，以防水蒸汽冷凝。
存放处应干燥，温度尽量均匀。

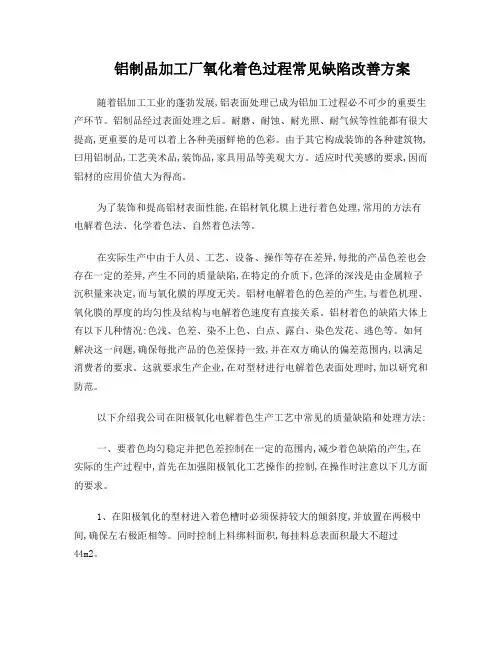

铝制品加工厂氧化着色过程常见缺陷改善方案随着铝加工工业的蓬勃发展,铝表面处理已成为铝加工过程必不可少的重要生产环节。
铝制品经过表面处理之后。
耐磨、耐蚀、耐光照、耐气候等性能都有很大提高,更重要的是可以着上各种美丽鲜艳的色彩。
由于其它构成装饰的各种建筑物,曰用铝制品,工艺美术品,装饰品,家具用品等美观大方。
适应时代美感的要求,因而铝材的应用价值大为得高。
为了装饰和提高铝材表面性能,在铝材氧化膜上进行着色处理,常用的方法有电解着色法、化学着色法、自然着色法等。
在实际生产中由于人员、工艺、设备、操作等存在差异,每批的产品色差也会存在一定的差异,产生不同的质量缺陷,在特定的介质下,色泽的深浅是由金属粒子沉积量来决定,而与氧化膜的厚度无关。
铝材电解着色的色差的产生,与着色机理、氧化膜的厚度的均匀性及结构与电解着色速度有直接关系。
铝材着色的缺陷大体上有以下几种情况:色浅、色差、染不上色、白点、露白、染色发花、逃色等。
如何解决这一问题,确保每批产品的色差保持一致,并在双方确认的偏差范围内,以满足消费者的要求。
这就要求生产企业,在对型材进行电解着色表面处理时,加以研究和防范。
以下介绍我公司在阳极氧化电解着色生产工艺中常见的质量缺陷和处理方法:一、要着色均匀稳定并把色差控制在一定的范围内,减少着色缺陷的产生,在实际的生产过程中,首先在加强阳极氧化工艺操作的控制,在操作时注意以下几方面的要求。
1、在阳极氧化的型材进入着色槽时必须保持较大的倾斜度,并放置在两极中间,确保左右极距相等。
同时控制上料绑料面积,每挂料总表面积最大不超过44m2。
2、检查槽液浓度,是否符合工艺要求。
3、送电着色时,行车挂钩与导电梁挂钩必须脱开,并静置0.5~1分钟后才能送电着色。
4、同一种颜色的着色电压必须相等,在着色前预先调整好电源电压。
5、着色结束时,必须立即起吊,尽快流尽槽液,尽快转移至水槽水洗,不可在着色槽中停留,严格控制空中起吊时间,充分洗净型材内孔中的酸液后,才能用色板比色,比色时,掌握型材色略深于样板色。

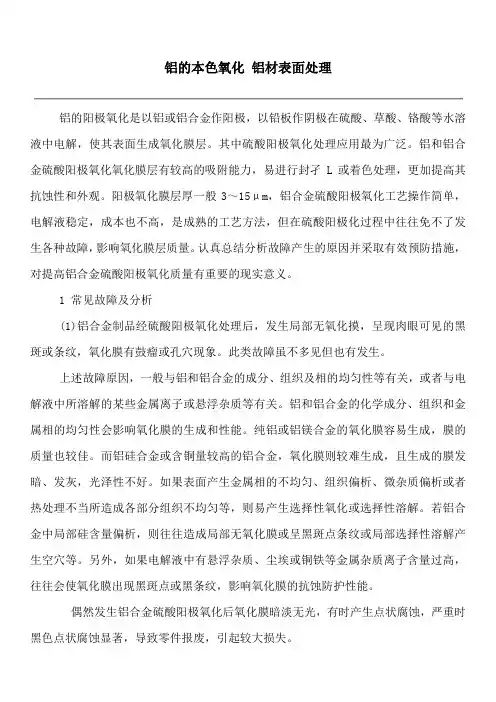

铝的本色氧化铝材表面处理铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。
其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孑L或着色处理，更加提高其抗蚀性和外观。
阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。
1 常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化摸，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
偶然发生铝合金硫酸阳极氧化后氧化膜暗淡无光，有时产生点状腐蚀，严重时黑色点状腐蚀显著，导致零件报废，引起较大损失。
这类故障往往是偶然发生并有特殊原因造成的。
在铝合金阳极氧化过程中，中途断电又重新给电，往往会使氧化膜暗淡无光，而中途停电零件在清洗槽停留过久，清洗水槽酸度过高，水质不净，含悬浮物、泥砂等较多，往往会使铝合金制件发生电化学腐蚀，发生点状腐蚀黑斑等。
定义：浸蚀后，残留在材料表面的浸蚀液的过度反应所引起的光泽不均。
现象：浸蚀后，转入水洗工序期间，材料表面部分变干，浸蚀面变为不均匀，变成光泽不均。
原因：（1）浸蚀液老化；（2）浸蚀液温度过高；（3）浸蚀后转入水洗的时间长；（4）气温高时易发生碱烧伤。
对策：（1）控制好浸蚀液（氢氧化钠、溶存铝量等）；定义：由材料中含有的杂质引起的水洗中产生的斑点状腐蚀。
定义：由于杂质混入阳极氧化膜中使氧化膜带黄色。
现象：硫酸阳极氧化膜带黄色，这种氧化膜经点解着色，色调就不一样。
原因：（1）因点解液中或材料合金中的铁、硅等掺入氧化膜中而产生；（2）由于不适应的阳极氧化条件，即低温点解、高电流密度点解，异常厚膜而产生。
对策：（1）降低合金、电解液中铁、硅的浓度；定义：点解中生成的气体或用于搅拌的空气积存在材料间隙、拐角等部位，致使定义：局部析出的ßMg2Si中间相，在阳极氧化后呈现黑斑或白斑。
现象：挤压方向上见到大致等间距的黑、白或灰色的斑点。
在这些斑点部位观察到许多镁-硅系的析出物，其硬度低。
原因：当挤压材与冷却板接触处（等间隔）受到急冷-换热的热过程中，析出ßMg2Si中间相。
析出中间相的铝表面在除污工序中粗糙化，并形成由阳极氧化处理导致的紊乱的氧化膜结构，也可以认为硅粒和未氧化的铝粒子发黑色。
对策：（1）利用冷却风扇控制换热；（2）减少与挤压接触的材料的热传导率。
分析：A6063S-T5 合金的维氏硬度（HV）试验载荷1.96N（200gf）定义：阳极氧化时，由于供电部分接触不好，设定电流值的错误等原因，未流过规定的电流，致使氧化膜几乎没有生成。
现象：氧化膜几乎没有生成，有时表面呈现彩虹色（干涉色），电解着色也不正常。
原因：（1）停电、电源故障等造成点解中断；（2）夹具恶化污浊、夹得不紧；（3）夹具的接触面积不够；定义：着色后部分色调差异，着色外观颜色不均。
定义：材料紧靠状态下进行点解着色时产生的着色不良。
铝表面阳极氧化处理方法(一）一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液 NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH可用40-50g/L碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠 25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂 40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸 50-300 60-80 1-3 水清洗硝酸 162-354 常温 3-5 水清洗松化处理磷酸硫酸表面活性剂 3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水 100%40%30%20% 常温 5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温 0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水 8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝表面阳极氧化处理方法(一)一、表面预处理无论采用何种方法加工得铝材及制品,表面上都会不同程度地存在着污垢与缺陷,如灰尘、金属氧化物(天然得或高温下形成得氧化铝薄膜)、残留油污、沥青标志、人工搬运手印(主要成分就是脂肪酸与含氮得化合物)、焊接熔剂以及腐蚀盐类、金属毛刺、轻微得划擦伤等。
因此在氧化处理之前,用化学与物理得方法对制品表面进行必要得清洗,使其裸露纯净得金属基体,以利氧化着色顺利进行,从而获得与基体结合牢固、色泽与厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能得人工膜、(一)脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表—１。
在这些方法中,以碱性溶液特别就是热氢氧化钠溶液得脱脂最为有效。
表—1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-８０适当。
水清洗无浸蚀碱性溶液 NaOＨ 50-200 40—80 0。
5—３水洗后用100—５０0ｇ／L硝酸溶液中与及除挂灰脱脂兼腐蚀除去自然氧化,硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaＯH硅酸钠４0—６08-1225—３0 60—7０ 3—５水清洗 NaOH可用4０—5０g/L碳酸钠代替,总碱度按NaOH计算为1.6%—2。
５％多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂１5、64。
84、８4、80.3ml0。
1ml ６0 12－１5 水清洗使用前搅拌４个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-３53—５ 75—85 3-5 水清洗碳酸钠磷酸钠 25－４０2５－４0 75—85 适当水清洗磷酸钠碳酸钠ＮａOH 20106 ４5－65 ３—5 水清洗强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸 50—3０0 60－8０ 1-3 水清洗硝酸 1６2-3５4 常温 3—5 水清洗松化处理磷酸硫酸表面活性剂30７５50－6０５-６水清洗磷酸(85％)丁醇异丙醇水 1０0%４0％3０％20% 常温5－10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH １０0-20０常温0、5-3 水清洗后中与铝制品为阴极,电流密度为4—８A/ｄｍ2乳化溶液石蜡三乙醇胺油酸松油水 8、０%0.25％0、5%2.25%89％常温适当水清洗溶液组成以体积记有机溶剂就是利用油脂易溶于有机溶剂得特点进行脱脂,常用得溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝及铝合金硫酸阳极氧化常见故障的原因及排除措施铝及铝合金硫酸阳极氧化常见故障的原因及排除措施1. 引言铝及其合金广泛应用于各个领域，包括建筑、汽车、航空航天以及电子等行业。
为了增强其耐腐蚀性和提高外观，常常会对铝材进行硫酸阳极氧化处理。
然而，这种过程中可能会出现一些常见故障，影响其表面质量和性能。
本文将深入探讨铝及铝合金硫酸阳极氧化常见故障的原因及排除措施，以帮助读者更好地理解和解决这些问题。
2. 铝及铝合金硫酸阳极氧化常见故障2.1 腐蚀腐蚀是铝及铝合金硫酸阳极氧化常见的问题之一。
这可能是由于阳极氧化处理中的规范不当导致的，例如处理时间过长或温度过高。
可能存在原材料质量问题，如含有过多的杂质或不纯的硫酸，导致更易腐蚀的氧化层形成。
排除措施：正确控制氧化处理参数，如时间和温度，以确保处理的一致性。
应定期检查硫酸的质量，并确保其纯度。
如果发现腐蚀问题，可以考虑增加氧化电压和降低氟离子浓度，以增加氧化层的密度和耐蚀性。
2.2 颜色不均匀铝及铝合金硫酸阳极氧化处理过程中出现的颜色不均匀也是一个普遍存在的故障。
这可能由于电解液中存在浓度梯度或流速不均匀导致的。
铝材基体的合金成分也可能会影响颜色的均匀性。
排除措施：确保电解液的浓度均匀，可以通过搅拌电解液或增加搅拌装置来实现。
另外，调整电流密度和处理时间，以平衡铝材表面的氧化反应速率，从而避免颜色不均匀问题的发生。
2.3 孔洞和气泡在铝及铝合金硫酸阳极氧化过程中，孔洞和气泡也经常出现。
这可能是由于工艺参数设置错误，如电流密度或处理时间过高，导致氧化层无法均匀形成。
排除措施：调整工艺参数，以确保电流密度适中，并根据铝材的形状和尺寸合理设定处理时间。
使用合适的搅拌设备可以提高电解液的流动性，从而减少气泡和孔洞的产生。
3. 其他问题与个人观点除了上述常见故障，铝及铝合金硫酸阳极氧化过程中可能还会遇到其他问题。
电解槽污染、表面纹理不佳以及氧化层附着力不强等。
针对这些问题，应该结合具体情况进行分析和解决。

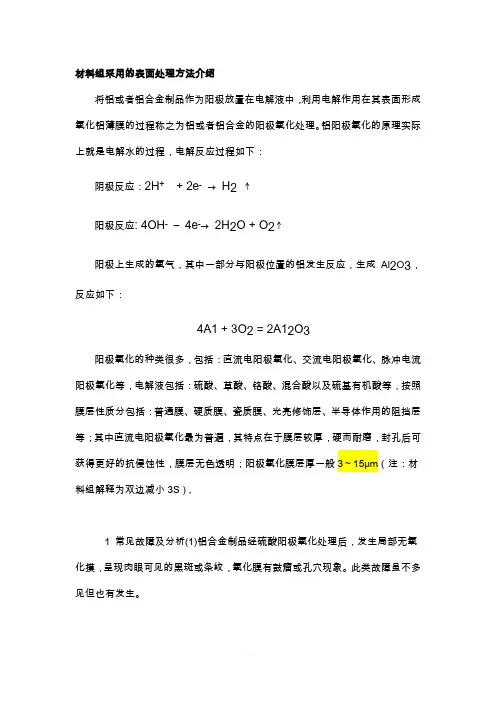

材料组采用的表面处理方法介绍将铝或者铝合金制品作为阳极放置在电解液中，利用电解作用在其表面形成氧化铝薄膜的过程称之为铝或者铝合金的阳极氧化处理。
铝阳极氧化的原理实际上就是电解水的过程，电解反应过程如下：阴极反应：2H++ 2e-→H2 ↑阳极反应: 4OH-–4e-→2H2O + O2↑阳极上生成的氧气，其中一部分与阳极位置的铝发生反应，生成Al2O3，反应如下：4A1 + 3O2 = 2A12O3阳极氧化的种类很多，包括：直流电阳极氧化、交流电阳极氧化、脉冲电流阳极氧化等，电解液包括：硫酸、草酸、铬酸、混合酸以及硫基有机酸等，按照膜层性质分包括：普通膜、硬质膜、瓷质膜、光亮修饰层、半导体作用的阻挡层等；其中直流电阳极氧化最为普遍，其特点在于膜层较厚，硬而耐磨，封孔后可获得更好的抗侵蚀性，膜层无色透明；阳极氧化膜层厚一般3～15μm（注：材料组解释为双边减小3S），1 常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化摸，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
偶然发生铝合金硫酸阳极氧化后氧化膜暗淡无光，有时产生点状腐蚀，严重时黑色点状腐蚀显著，导致零件报废，引起较大损失。

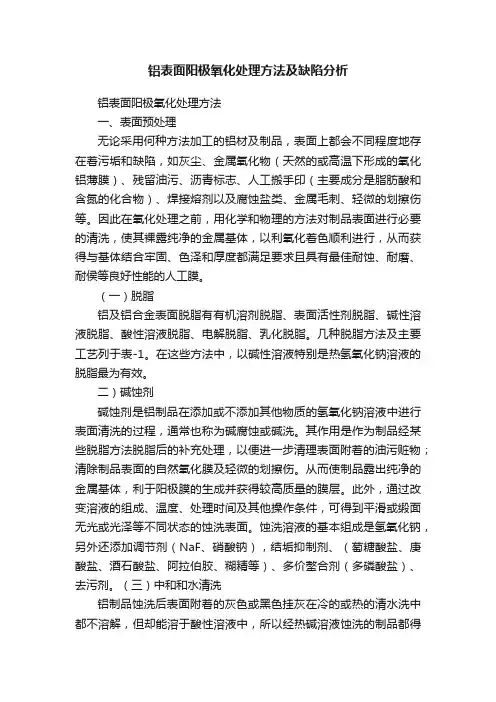

铝表面阳极氧化处理方法及缺陷分析铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。
（三）中和和水清洗铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。
其工艺过程是制品在300-400g/L 硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5 分钟。
铝合金阳极氧化常见缺陷及解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铝合金阳极氧化常见缺陷及解决方法引言铝合金阳极氧化是一种常见的表面处理技术，用于增强铝合金的耐蚀性和表面硬度。
铝合金的阳极氧化处理和表面涂覆技术是铝合金扩大应用范围、延长使用期限的关键，表面技术一直受到我国铝合金材料工业的特别关注。
而铝表面阳极氧化膜的封孔也是铝表面处理的重要一步，其能提高膜层的耐腐蚀性、耐磨性以及绝缘性，对工件起到良好的保护作用。
那么阳极氧化封孔又有那些缺陷，我们又应该怎么应对呢？封孔处理后常见的一些缺陷有一下几点：1、封孔白灰。
这是热封孔常见的缺陷。
起源于水中钙离子或镁离子过高，但是一般可以用湿布擦掉。
封孔灰应该与粉化膜区分，封孔灰不会与染料作用，而粉化的阳极氧化膜与染料能发生作用。
解决方法常在热封孔的纯水中加入ht410封孔抑灰剂，效果较好。
2、热封孔膜龟裂。
这种缺陷多见于硬质阳极氧化膜，尤其发生在抛光铝表面的热封孔膜上。
主要原因是由于热封孔时阳极氧化膜的热膨胀系数低，而金属铝的热膨胀系数高，使得氧化膜中产生大的拉应力所致。
此时一般应考虑降低阳极氧化的电流密度，或适当升高槽液温度来解决。
3、热封孔膜发黄。
这在热封孔中偶尔发生，主要由于水中铁或铜的污染，很可能是金属在热水中腐蚀引起的，一般铁或铜超过50μg/g就存在发黄的危险。
解决办法是一旦发现就立即更换溶液。
4、封孔不合格。
热封孔不合格的原因很多，主要有封孔温度低、pH值偏低、封孔时间短以及溶液中的杂质超标等。
在杂质控制中尤其要控制二氧化硅和磷酸根的含量。
针对封孔不合格的原因，采取相应措施。
一般槽液温度应该高于95摄氏度，pH值保持在6.0左右，封孔时间应该维持在阳极氧化时间的一倍以上。
以上都是我总结的一些热封孔工艺中常见的问题，以及解决方案。
其实这些问题也可以尽量去避免，在封孔处理的时候注意操作规范，减少槽液的污染和杂质含量。
最好的话，可以使用槽液耐杂质离子和耐干扰性比较好的高温封孔剂。
6063铝型材阳极氧化表面斑点腐蚀缺陷的原因分析(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--6063铝型材阳极氧化表面斑点腐蚀缺陷的原因分析6063铝型材经阳极氧化后，具有具有良好的耐蚀性能和装饰性能,近年来,随着国民经济的发展及人们生活水平的提高,铝合金门窗、铝合金幕墙的使用越来越普及,然而不少的铝合金在使用一段时间以后,表面出现形态各异的腐蚀缺陷，其中斑点腐蚀较为常见,严重影响铝型材的使用性能及装饰效果。
为了合理改善铝型材的表面质量，达到控制表面斑点腐蚀的目的，很有必要对斑点缺陷做深入细致的分析。
本文以6063铝型材经阳极氧化后表面出现的斑点腐蚀为研究对象，分析斑点腐蚀的本质、成因及生成机理，探讨产生斑点腐蚀的关键因素。
1 斑点腐蚀的本质分析由所使用的6063铝型材成分可知，为了确保Mg元素充分形成强化相Mg2Si，一般在配制合金成分时人为的使Si元素适量过剩。
因为随着Si含量的增加，合金的晶粒变细，热处理效果较好。
但另一方面，Si的过剩也有负面作用，使合金的塑性降低，耐蚀性变坏。
研究表明：过剩Si不仅能形成游离态的Si相，还会与基体形成α相(Al12 Fe2Si)和β相(Al9Fe3Si2)，这样在铝合金中存在游离态的Si相、α相(Al12 Fe2Si)、β相(Al9Fe3Si2)等阴极相粒子和阳极相Mg2Si粒子。
α相和β相对合金的腐蚀性能影响很大，尤其是β相能显著降低合金的腐蚀性能。
斑点处残留物的成分主要是游离Si相和AlFeSi相，同时发现氯元素在残留物处也发生了吸附，这说明Cl-参与了腐蚀过程。
腐蚀区中锌元素含量较基体高得多，说明合金中的杂质元素锌也参与了腐蚀过程。
阳极氧化工序中，阳极相Mg2Si是合金的点蚀源。
在阳极氧化碱洗时，Mg2Si粒子优先溶解而形成蚀坑，其中镁溶解在溶液中而硅在铝合金上残留下来，当蚀坑聚集在晶粒上就会使该晶粒颜色发暗。
氧化膜染色不均匀故障的预防措施下面结合硫酸阳极氧化过程中出现的膜层染色不均匀现象。
分析这些现象产生的原因并采取有效预防措施。
实际上铝合金氧化膜膜层颜色不均会呈现出多种现象(如前面介绍的一些故障)。
如何保证氧化膜层染色的均匀性，由于铝合金硫酸阳极氧化膜颜色均匀性主要取决于铝合金的成分以及阳极氧化处理工艺条件，如温度、电流密度、夹具、使用水质、工序间的防护等。
要从实际工艺中的微细处着手，才能有效采取措施，获得色泽均匀、性能优良的氧化膜层。
1．选取合适的前处理方法对不同铝合金，如铸造、压延或机械加工成型或经热处理焊接等工序加工的铝合金零件，要根据实际情况选择适宜的前处理方法(包括除油、出光等)。
如浇铸成型的铝合金零件表面，其非机加工表面一般应采用喷砂或喷丸除净其原始氧化膜、粘砂等。
对含硅量较高的铝合金(铸铝)，应在含5％左右的氢氟酸和硝酸的混合溶液中浸蚀活化，目的是保持良好的活化表面，确保阳极氧化膜层质量。
不同材质的铝合金、裸铝和纯铝零件，或大小规格不同的铝及铝合金零件，一般不宜在同槽进行氧化处理。
2．选用合适的工装夹具装挂夹具材料必须确保导电良好，一般选用规格较高的纯铝丝或铝筋，要保证有一定弹性和强度。
并根据需要确定是否需要进行热处理。
已使用过的专用或通用工夹具如阳极氧化处理时再次使用，须退除其表面氧化膜层，确保良好接触。
工夹具既要保证足够导电接触面积，又要尽量减小夹具印痕，同时还要保证氧化过程中气体的顺利排出，避免某些氧化部位形成气囊，造成氧化膜层太薄或没有氧化膜层。
3．严格控制阳极化过程的溶液温度从阳极氧化的成膜过程知道，随着阳极氧化温度的升高，膜层的颜色逐渐变深，膜层的厚度也逐渐变薄，主要原因是阳极氧化膜有绝缘性，当氧化膜形成后相应加大了电阻。
这些电阻通电后，产生电压降。
这样会使大量的电能转变成热能，使氧化溶液温度的升高，加速了对膜层的溶解。
氧化溶液温度愈高，溶解作用愈强，因此随着氧化溶液温度的升高膜层的厚度会逐渐变薄。
阳极氧化缺陷及处理方式英文回答：Anodizing is an electrochemical process used toincrease the thickness of the natural oxide layer on the surface of metal parts. It is commonly used to improve the corrosion resistance, wear resistance, and aesthetic appearance of aluminum and its alloys. However, like any other industrial process, anodizing can have certain defects. Some common anodizing defects include:1. Pitting: Pitting is the formation of small,localized cavities or pits on the anodized surface. It can be caused by impurities in the anodizing bath, inadequate cleaning of the substrate, or improper anodizing parameters. Pitting can compromise the aesthetics and corrosion resistance of the anodized part.2. Streaking: Streaking refers to the formation of visible lines or streaks on the anodized surface. It can becaused by uneven anodizing bath temperature, inadequate rinsing of the part after anodizing, or improper sealing of the anodized layer. Streaking can affect the visual appealof the anodized part.3. Blistering: Blistering is the formation of small blisters or bubbles on the anodized surface. It can be caused by excessive heat during anodizing, inadequaterinsing of the part, or contamination of the anodizing bath. Blistering can affect the adhesion and durability of the anodized layer.4. Color variation: Anodizing can produce a wide rangeof colors on aluminum surfaces. However, sometimes therecan be color variations within a single anodized part. This can be caused by variations in the anodizing bath chemistry, temperature, or current density. Color variation can affect the aesthetic appeal of the anodized part.To address these anodizing defects, various corrective measures can be taken:1. Pitting can be minimized by ensuring proper cleaning of the substrate before anodizing and maintaining the anodizing bath free from impurities. Adjusting the anodizing parameters, such as voltage and current density, can also help prevent pitting.2. Streaking can be reduced by maintaining a uniform anodizing bath temperature, thorough rinsing of the part after anodizing, and proper sealing of the anodized layer. Regular maintenance and monitoring of the anodizing bath conditions can help prevent streaking.3. Blistering can be prevented by controlling the heat during anodizing, ensuring thorough rinsing of the part, and maintaining a clean anodizing bath. Proper ventilation and temperature control in the anodizing area can also help prevent blistering.4. Color variation can be minimized by carefully controlling the anodizing bath chemistry, temperature, and current density. Regular monitoring and adjustment of these parameters can help achieve consistent color results.中文回答：阳极氧化是一种电化学过程，用于增加金属零件表面的天然氧化层的厚度。
铝合金铸造品加工面阳极氧化后白斑的原因随着工业技术的不断发展，铝合金已经成为了众多加工品中的一种重要材料。
铝合金具有质轻、耐腐蚀、导热性好等优点，因此在汽车、航空航天、建筑和家电等领域得到了广泛的应用。
在铝合金制品生产加工的过程中，阳极氧化是一种常见的表面处理方式，可以改善铝合金的表面性能，并且赋予其一定的保护功能。
然而，有时在此过程中可能会出现一些问题，其中之一就是加工后出现的白斑。
本文将分析铝合金铸造品加工面阳极氧化后白斑的原因，并提出解决方法。
一、铝合金阳极氧化的原理1.1阳极氧化是指在含有过氧化物的酸性或碱性溶液中，以阳极为电极，在外加电压下使金属表面产生氧化膜的一种电化学过程。
1.2阳极氧化可以改善铝合金表面耐磨、耐腐蚀等性能，提高其表面硬度并增加亲水性、抗污染性，使铝合金表面更加美观。
1.3一般情况下，阳极氧化的工艺包括清洗、阳极氧化和密封三个步骤。
1.4阳极氧化的膜层主要由氧化铝组成，其硬度和耐腐蚀性能都相对较好。
二、铝合金铸造品加工面阳极氧化后白斑的原因2.1化学成分不均匀铸造过程中，如果铝合金的化学成分不均匀，可能会导致阳极氧化过程中形成的氧化膜也不均匀，从而产生白斑。
解决方法：加工前对铝合金进行充分的混匀搅拌，确保铝合金的化学成分均匀。
2.2表面缺陷在铝合金铸造品加工的过程中，如果表面存在铝屑、氧化铁皮等缺陷，阳极氧化过程中这些缺陷处的氧化膜的质量可能会较差，形成白斑。
解决方法：在加工过程中加强对铝合金表面的清洁和抛光处理，确保表面光洁平整。
2.3氧化膜层厚度不均匀在阳极氧化过程中，如果电解液的浓度、温度和电流密度等参数控制不当，可能会导致氧化膜的厚度不均匀，从而影响其性能。
解决方法：严格控制阳极氧化的工艺参数，确保氧化膜的厚度均匀。
2.4内部应力在铝合金铸造品加工的过程中，如果内部应力过大，可能会导致氧化膜的形成不规则，从而出现白斑。
解决方法：采用适当的热处理方式，消除内部应力。

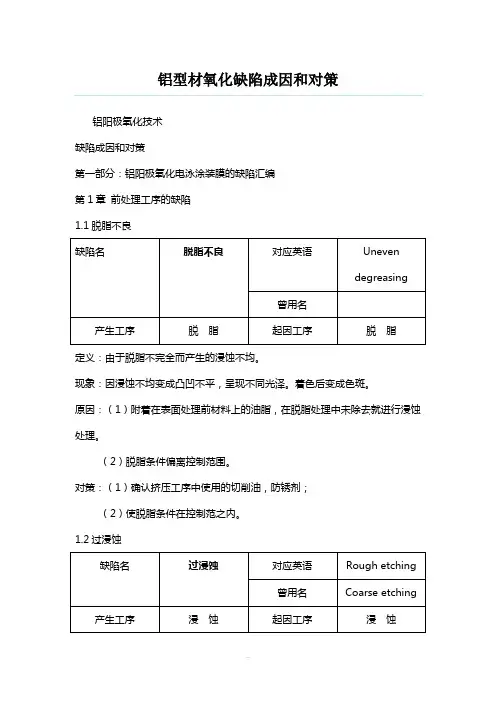

铝型材氧化缺陷成因和对策文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]定义：由于过度浸蚀变成粗糙表面。
现象：由于浸蚀表面粗糙，变成梨皮状态。
不仅降低光泽而且过度溶解甚至影响尺寸精度。
定义：浸蚀后，残留在材料表面的浸蚀液的过度反应所引起的光泽不定义：由材料中含有的杂质引起的水洗中产生的斑点状腐蚀。
现象：阳极氧化前的含硫酸水洗水中（硫酸脱脂或中和后）发生的斑点腐蚀，因其形状类似雪花结晶而得名。
而且正常部分的表面有时也变为闪闪发光的梨皮状花样。
原因：含在材料中的微量锌和镓与溶存在阳极氧化前的水洗中的硫酸根和氯离子发生反应而产生的。
表明面之所以成梨皮状，是因为不同晶界与晶粒取向引起溶解量的不同，也有材料中锌的影响。
水洗和浸蚀中发生，与光亮花样相类似的现象。
但在硝酸去污后的水洗中不发生。
定义：点解时材料的重置，异常接近等原因，氧化膜不能正常生成。
现象：未生产氧化膜的部分及氧化膜非常薄的部分中可以看到紧邻型材的痕迹，有时部分地呈现彩虹色（干涉色）定义：点解中生成的气体或用于搅拌的空气积存在材料间隙、拐角等部定义：局部析出的?Mg2Si中间相，在阳极氧化后呈现黑斑或白斑。
定义：阳极氧化后氧化膜表面生成白粉。
现象：阳极氧化后氧化膜变为白色粉末，不透明，容易用手擦除去。
原因：在高温、高浓度的点解液中长时间点解时，或点解后的浸渍时间过长时，氧化膜因化学溶解而粉化。
对策：（1）降低电解液的温度、浓度；定义：阳极氧化时，由于供电部分接触不好，设定电流值的错误等原因，未流过规定的电流，致使氧化膜几乎没有生成。
现象：氧化膜几乎没有生成，有时表面呈现彩虹色（干涉色），电解着色也不正常。
原因：（1）停电、电源故障等造成点解中断；定义：阳极氧化膜混入杂质，氧化膜结构不同等原因，造成氧化膜为乳定义：着色后部分色调差异，着色外观颜色不均。
现象：点解着色的色调模糊深浅不均匀。
原因：（1）阳极氧化后水洗不充分或者长时间的水洗；（2）用异常的水质进行水洗；定义：碱溶液附着在待点解着色材料上产生的液流痕状颜色不均。
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。
（三）中和和水清洗铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。
其工艺过程是制品在300-400g/L 硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5 分钟。
含硅或锰的铝合金制品上的挂灰，可用硝酸和氢氟酸体积比为3:1 的混合液，于室温下处理5-15 秒。
中和处理还可以在含硝酸300-400g/L 和氧化铬5-15g/L 的溶液或氧化铬100g/L 加硫酸（1840kg/立方米）10ml/L 溶液中于室温下进行。
各道工序间的水清洗，目的在于彻底除去制品表面的残留液和可溶于水的反应产物，使下道工序槽液免遭污染，确保处理效率和质量。
清洗大多采用一次冷水清洗。
但碱蚀后的制品普遍采用热水紧接着是冷水的二重清洗。
热水的温度为40- 60 度。
中和处理后的制品经水清洗就可以进行氧化处理，所以这道清洗应特别认真，以防止清洁的表面受污染。
否则前几道工序的有效处理可能会因最后的清洗不当而前功尽弃。
经中和、水清洗后的制品应与上进行氧化处理。
在空气中停留的时间不宜过长，如停留30-40 分钟，制品就需要重新蚀洗和中和。
二、阳极化处理铝制品表面的自然氧化铝既软又薄，耐蚀性差，不能成为有效防护层更不适合着色。
人工制氧化膜主要是应用化学氧化和阳极氧化。
化学氧化就是铝制品在弱碱性或弱酸性溶液中，部分基体金属发生反应，使其表面的自然氧化膜增厚或产生其他一些钝化膜的处理过程，常用的化学氧化膜有铬酸膜和磷酸膜，它们既薄吸附性又好，可进行着色和封孔处理，表-3 介绍了铝制品化学氧化工艺。
化学氧化膜与阳极氧化膜相比，膜薄得多，抗蚀性和硬度比较低，而且不易着色，着色后的耐光性差，所以金属铝着色与配色仅介绍阳极化处理。
1、阳极氧化膜生成的一般原理以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧化铝薄膜的过程，称为铝及铝合金的阳极氧化处理。
其装置中阴极为在电解溶液中化学稳定性高的材料，如铅、不锈钢、铝等。
铝阳极氧化的原理实质上就是水电解的原理。
当电流通过时，在阴极上，放出氢气；在阳极上，析出的氧不仅是分子态的氧，还包括原子氧（O）和离子氧，通常在反应中以分子氧表示。
作为阳极的铝被其上析出的氧所氧化，形成无水的氧化铝膜，生成的氧并不是全部与铝作用，一部分以气态的形式析出。
2、阳极氧化电解溶液的选择阳极氧化膜生长的一个先决条件是，电解液对氧化膜应有溶解作用。
但这并非说在所有存在溶解作用的电解液中阳极氧化都能生成氧化膜或生成的氧化膜性质相同。
3、阳极氧化的种类阳极氧化按电流形式分为：直流电阳极氧化，交流电阳极氧化，脉冲电流阳极氧化。
按电解液分有：硫酸、草酸、铬酸、混合酸和以磺基有机酸为主溶液的自然着色阳极氧化。
按膜层性子分有：普通膜、硬质膜（厚膜）、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。
铝及铝合金常用阳极氧化方法和工艺条件见表-5。
其中以直流电硫酸阳极氧化法的应用最为普遍。
4、阳极氧化膜结构、性质阳极氧化膜由两层组成，多孔的厚的外层是在具有介电性质的致密的内层上上成长起来的，后者称为阻挡层（也称活性层）。
用电子显微镜观察研究，膜层的纵横面几乎全都呈现与金属表面垂直的管状孔，它们贯穿膜外层直至氧化膜与金属界面的阻挡层。
以各孔隙为主轴周围是致密的氧化铝构成一个蜂窝六棱体，称为晶胞，整个膜层是又无数个这样的晶胞组成。
阻挡层是又无水的氧化铝所组成，薄而致密，具有高的硬度和阻止电流通过的作用。
阻挡层厚约0.03-0.05μm，为总膜后的0.5%-2.0%。
氧化膜多孔的外层主要是又非晶型的氧化铝及小量的水合氧化铝所组成，此外还含有电解液的阳离子。
当电解液为硫酸时，膜层中硫酸盐含量在正常情况下为13%-17%。
氧化膜的大部分优良特性都是由多孔外层的厚度及孔隙率所觉决定的，它们都与阳极氧化条件密切相关。
（二）直流电硫酸阳极氧化1、氧化膜成长机理在硫酸电解液中阳极氧化，作为阳极的铝制品，在阳极化初始的短暂时间内，其表面受到均匀氧化，生成极薄而有非常致密的膜，由于硫酸溶液的作用，膜的最弱点（如晶界，杂质密集点，晶格缺陷或结构变形处）发生局部溶解，而出现大量孔隙，即原生氧化中心，使基体金属能与进入孔隙的电解液接触，电流也因此得以继续传导，新生成的氧离子则用来氧化新的金属，并以孔底为中心而展开，最后汇合，在旧膜与金属之间形成一层新膜，使得局部溶解的旧膜如同得到“修补”似的。
随着氧化时间的延长，膜的不断溶解或修补，氧化反应得以向纵深发展，从而使制品表面生成又薄而致密的内层和厚而多孔的外层所组成的氧化膜。
其内层（阻挡层、介电层、活性层）厚度至氧化结束基本都不变，位置却不断向深处推移；而外早一定的氧化时间内随时间而增厚。
2、氧化膜厚度计算阳极氧化生成的氧化膜厚度从理论上可按法拉第第二定律推导的公式进行计算。
3、影响氧化膜生长和质量的因素当电解液的温度从20 度上升到30 度，膜的溶解速度约增加3 倍。
随电流密度的增加，制品被养护的金属量、表面生成的铝氧化膜厚度都随着增加。
硫酸浓度对氧化膜厚度的影响不大，为获得中等厚度、多孔而易于着色和封闭、抗蚀性较高的膜层，浓度最好为15%-20%；溶液用去离子水要求氯离子<15mg/L、铁离子<1mg/L、硫酸根离子<30mg/L，电阻率为5×10 的5-6 次方Ω•cm；溶液中杂质允许的最大含量铝离子20g/L，铜离子2g/L，铁离子5g/L，氯离子0.1g/L。
随着阳极氧化时间的延长，氧化膜的厚度增加，到一定厚度后，由于膜厚电阻增加、导电能力下降，膜的生长速度减慢，有的合金即使延长氧化时间，膜的厚度也不会再增加。
不同的铝合金的阳极氧化膜有不同的色彩，纯铝上的膜无色透明，使金属的光泽完全保持下来；高纯铝添加少量的镁，膜色不会因氧化时间的延长而改变，当镁的含量超过2%，膜变暗浊色；铝硅合金阳极氧化时，硅不会被氧化或溶解，部分进入膜层使膜呈暗灰色。
含硅量大时，阳极氧化前先用氢氟酸浸泡，膜色会有所好转，一般含硅5%以上的合金不适合做光亮着色制品，含量达13%就难于进行阳极化处理；含铜的合金，当含量较少时，膜呈绿色，随铜含量的增加，膜薄，色调深暗。
某些变形铝合金的阳极氧化处理见表-6。
铝合金在硫酸溶液中阳极氧化，由于氧化膜在表面上形成、生长和溶解，引起电阻的变化，使过程中的电流、槽端电压及电流密度都随之发生变化。
实际操作中电压升高不宜太快，否则会使生成的膜不均匀。
4、建筑铝型材阳极氧化工艺建筑铝材是目前阳极氧化处理的主要产品，其中75%-85%是用常规硫酸法处理。
中国建筑型材标准规定氧化膜的厚度大于10μm。
建筑铝材阳极氧化工艺的最佳工艺参数为电解液硫酸15%±2%，铝离子含量小于5g/L，溶液温度21±10C，电流密度（1.3±0.05）A/dm2，时间（对LD31 合金）30min，则10μm；60 分钟，则可达18μm（电压18V），溶液用纯水配制。
（三）其他阳极氧化1、草酸阳极氧化对硫酸阳极氧化影响的大部分因素也适用于草酸阳极氧化，草酸阳极氧化可采用直流电、交流电或者交直流电迭加。
用交流电氧化比直流电在相同条件下获得膜层软、弹性较小；用直流电氧化易出现孔蚀，采用交流电氧化则可防止，随着交流成分的增加，膜的抗蚀性提高，但颜色加深，着色性比硫酸膜差。
电解液中游离草酸浓度为3%-10%，一般为3%-5%，在氧化过程中每A•h 约消耗0.13- 0.14g，同时每A•h 有0.08-0.09g 的铝溶于电解液生成草酸铝，需要消耗5 倍于铝量的草酸。
溶液中的铝离子浓度控制在20g/L 以下，当含30g/L 铝时，溶液则失效。
草酸电解液对氯化物十分敏感，阳极氧化纯铝或铝合金时，氯化物的含量分别不应超过0.04-0.02g/L，溶液最好用纯水配制。
电解液温度升高，膜层减薄。
为得到厚的膜，则应提高溶液的pH 值。
直流电阳极氧化用铅、石墨或不锈钢做阴极，其与阳极的面积比为（1：2）-（1：1）之间。
草酸是弱酸，溶解能力低，铝氧化时，必须冷却制品及电解液。
草酸膜层的厚度及颜色依合金成分而不同，纯铝的膜厚呈淡黄或银白色，合金则膜薄色深如黄色、黄铜色。
氧化后膜层经清洗，若不染色可用3.43×10 的4 次方Pa 压力的蒸汽封孔30-60分钟。
2、铬酸阳极氧化铬酸阳极氧化工艺见表-4。
氧化过程中应经常进行浓度分析，适时添加铬酐。
电解的阴极材料可用铅、铁、不锈钢，最好的阳阴面积比为（5：1）-（10：1）。
当溶液中三价铬离子多时，可用电解的方法使其氧化成六价铬离子。
溶液中的硫酸盐含量超过0.5%，阳极氧化效果不好，硫酸根离子多时可加入氢氧化钡或者碳酸钡使其生成硫酸钡沉淀。
溶液中氯化物含量不应超过0.2g/L。
溶液中铬含量超过70g/L 时就应稀释或更换溶液。
铬酸阳极氧化有电压周期变化的阳极氧化方法或恒电压阳极氧化法（快速铬酸法）两种。
3、硬质（厚膜）阳极氧化硬质阳极氧化是铝及铝合金表面生成厚而坚硬氧化膜的一种工艺方法。
