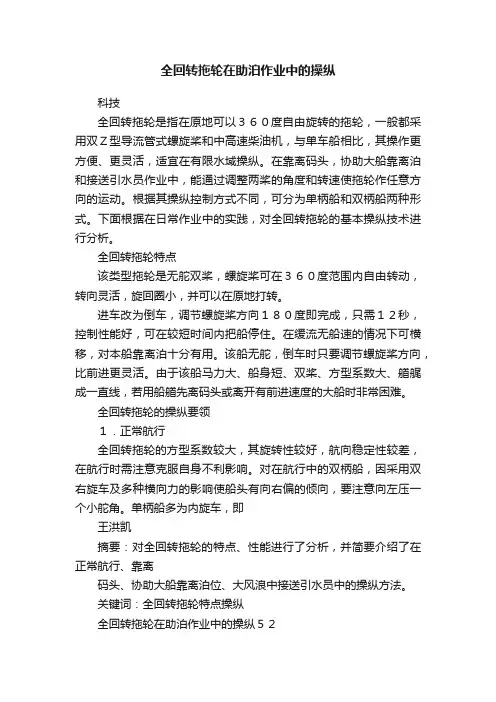

全回转拖轮在助泊作业中的操纵

全回转拖轮在助泊作业中的操纵科技全回转拖轮是指在原地可以３６０度自由旋转的拖轮，一般都采用双Ｚ型导流管式螺旋桨和中高速柴油机，与单车船相比，其操作更方便、更灵活，适宜在有限水域操纵。

在靠离码头，协助大船靠离泊和接送引水员作业中，能通过调整两桨的角度和转速使拖轮作任意方向的运动。

根据其操纵控制方式不同，可分为单柄船和双柄船两种形式。

下面根据在日常作业中的实践，对全回转拖轮的基本操纵技术进行分析。

全回转拖轮特点该类型拖轮是无舵双桨，螺旋桨可在３６０度范围内自由转动，转向灵活，旋回圈小，并可以在原地打转。

进车改为倒车，调节螺旋桨方向１８０度即完成，只需１２秒，控制性能好，可在较短时间内把船停住。

在缓流无船速的情况下可横移，对本船靠离泊十分有用。

该船无舵，倒车时只要调节螺旋桨方向，比前进更灵活。

由于该船马力大、船身短、双桨、方型系数大、艏艉成一直线，若用船艏先离码头或离开有前进速度的大船时非常困难。

全回转拖轮的操纵要领１．正常航行全回转拖轮的方型系数较大，其旋转性较好，航向稳定性较差，在航行时需注意克服自身不利影响。

对在航行中的双柄船，因采用双右旋车及多种横向力的影响使船头有向右偏的倾向，要注意向左压一个小舵角。

单柄船多为内旋车，即王洪凯摘要：对全回转拖轮的特点、性能进行了分析，并简要介绍了在正常航行、靠离码头、协助大船靠离泊位、大风浪中接送引水员中的操纵方法。

关键词：全回转拖轮特点操纵全回转拖轮在助泊作业中的操纵５２ＣＷＴ２００６?９科技一车左旋，一车右旋，船舶偏转力相互抵消，无须压舵。

为了节能，熟练驾驶员可以采用单车在航道中航行，此时需适当压舵。

２．靠离码头船舶靠离码头时，只要充分考虑到外界环境的影响，就能确保安全。

靠码头时，如船位有小误差，可采用横移的方法：作业前要充分考虑风、流的影响，拖轮将到码头时，驾驶员要做好目测，尽量摆好船位，控制好船速，保证本船与码头之间的横距不致太大，使船与码头（泊位）形成３０～５０角，缓慢靠上，同时调整手柄，使外面的舵角略大于里面的舵角，这时船头会稍向外移动，当船艏艉线与码头边缘平行时要控制船舶保持平行。

全回转拖轮的基本操纵法及实践运用作者：苗文韬来源：《珠江水运》2018年第13期摘要：随着现代社会和经济的发展，船舶行业也面临着日益发达和扩大，码头港口日益密集化的局面。

在拖轮的灵活操纵性和马力方面也面临着更严格的要求。

所以全回转拖轮就被作为最受广泛运用的首要选择。

本文对拖轮的使用方法，如何简单易行地进行各项操作，做出了分析和探讨。

关键词：码头拖轮码头靠离操纵1.引言目前对于港口的开放力度目前加大，进出港的船舶的数量也越来越多，船舶的吨位也越来越高，对于港口的各项服务也提出了更多的要求，拖轮的简单易行、可靠、安全的操作方式，就变得尤为重要。

同时伴随而来的问题就是大型化和高速化发展的船舶行业，以及不断增加的港口船舶密度，造成事故的几率也越来越高，这也要求操作拖轮时有着更高的技术能力。

2.拖轮特点（1）定义与特点拖轮可在原地360度范围内，螺旋浆能够自由地旋转，不仅施回圈小，而且转向灵活。

只需12秒左右就能通過180度地调节螺旋桨的方向，实现和完成进车改倒车的操作，并在较短的时间内完成和实现停船。

在缓慢流速而无船速的情况下，靠离泊的操作通过船舶横向移动会起到非常大的作用，而且通过调整桨叶的角度实现倒车将比进车更为灵活和方便。

（2）推进器Z型推进器是因舵机输出轴、推力轴和螺旋桨轴之前形成了一个Z字形结构而得名。

该类型推进器可以将推力应用到各个方向，采用无舵叶的，在同个水平面上从垂直方向自由地转运螺旋桨和导流管，并且360度地进行运动。

船舶可以执行后退、前进、顶推、横移、原地回转和倒拖等操作，只需要通过调整螺旋桨角度和转速，以及排出流的流向来进行控制。

3.操作方法（1）大型船舶的操作协助大型船舶离靠泊是拖轮重要的日常工作之一。

在作业前，需要对大船船型、吃水等基本情况及作业泊位附近风向、风力、潮汐等进行掌握；大船在靠泊的时候，由引水员或是大船船长进行指挥，一般会提前进行减速操作，拖轮在接近大船时，禁止横越大船船首，避免碰撞事故的发生；贴靠大船前，要对大船的船型、弧度大小做出充分的估计，不能与本船的驾驶台、桅杆等上层建筑发生碰撞，贴靠时需根据大船的导缆孔位置，将两船的速度调整一致，并保持一定的横距，频繁运用小舵角，使船舶进行横向移动，以此来靠近大船；在即将靠上时，本船船头的推力和船尾的吸力会使拖轮船首外偏，两船接触时的反作用力也会使两船离开，这时候应该向大船侧压稍大一些舵角来克服船头外偏；需要注意的是，当大船首尾弧度较大，平贴可能发生大船船体与拖轮上层建筑碰撞时，拖轮应选择大船船体相对平直区域先靠近，再对缆孔位置进行调整，如位置出现不合适的情况，必须向引水员或是大船船长立即提出更改；当协助集装箱船舶时，由于集装箱船舶船体弧度较大，采取平贴方式，可能会造成拖轮的上层建筑与大船碰撞，这时需要控制好拖轮与大船之间的相对速度和位置，采取伴航的形式进行带缆，待缆绳带好后，调整船位至安全的部位顶靠。

引航研究随着经济的发展及沿江港口开放，进出长江的海轮数量猛增，尺度增大，引航员对拖轮的使用日益频繁。

对于如何更好地使用拖轮，让拖轮驾驶员操纵简单易行，又有利于引航员靠离码头，现将全回转拖轮操纵特点及如何更好的利用它来协助靠离码头作如下分析。

全回转拖轮的操纵特点全回转拖轮非常灵活，现从几个方面加以说明：1.船体结构船体上层建筑较小，驾驶台较低，除空载的集箱船及汽车滚装船外靠在海轮首尾尖部桅杆及驾驶台碰不到海轮。

一般前吃水偏小，中后部吃水偏大，而螺旋桨在舵机房的下部，其沉深较小。

在船坞里整个船前倾，非常有利于泥沙底的海轮脱浅。

因为拖轮在浅区即使搭浅其螺旋桨不受影响。

舭部左右各一片减摇鲚，以减少横摇。

在船中减摇鲚的下方有海底门，内有大小冷却水阀门。

在浅区应防止海底阀吸入泥沙及杂物而影响机器的冷却。

在拖轮横摇及协助海轮靠离时，如海轮进速较快而要求拖轮丁起来时，拖轮向海轮前进方向横倾，如倾角太大海底门会露出水面而吸空，使机器排温升高。

所以靠离泊时海轮进速太快对拖轮不利，且拖轮丁起来时消耗主机功率增大，而拉顶时功率也就相应减少。

2.全回转推进器Z型推进器：因主机输出推力轴、舵机输出轴、螺旋桨轴成Z形而俗称之。

导流管和在垂面转动的螺旋桨一起在水平面上可360度的回转运动而无舵叶，能在任意方向上发出推力。

排出流向后为进车、向前为倒车、向左右两边为停车。

可通过单双车、进倒车、调整两螺旋桨角度和转速而让船做前进、后退、原地回转、横移、顶推、倒拖等各种动作。

推进效率高，同车速时后退拉力达前进推力的90%以上。

平面旋回推进器：垂直插入水中的5片流线型桨叶绕圆心在水平面上作定速旋转运动，通过调整某片桨叶的攻角而使船前进、后退、平移。

其兴浪较大，推进效率较Z型推进器差。

3.操纵手柄最常用的为双柄，一个柄控制一部推进器的推力方向及主机转速，老式拖轮为方向、转速分柄控制。

也有单柄的，舵由一个柄控制，通过电脑程序前推即前进、后拉即后退、左（右）推即横移以达到驾驶员要求的操纵效果。

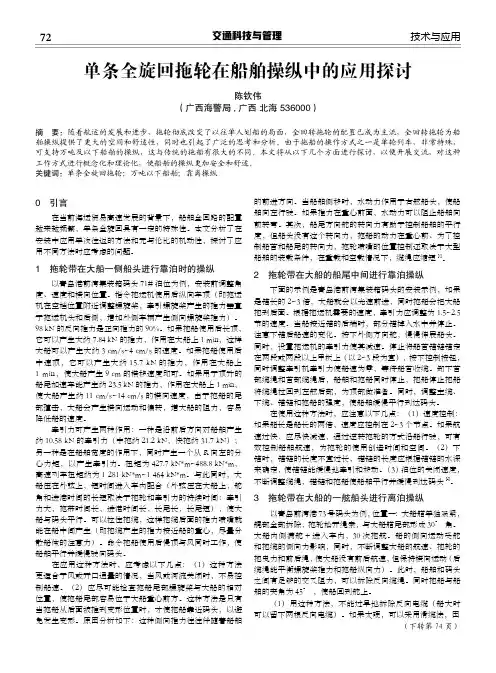

0　引言 在当前海运贸易高速发展的背景下，船舶全回路的配置越来越频繁，单条全旋回具有一定的特殊性。

本文分析了在安装中应用单次往返的方法和无与伦比的机动性，探讨了应用不同方法时应考虑的问题。

1　拖轮带在大船一侧船头进行靠泊时的操纵 以青岛港前湾集装箱码头71#泊位为例，安装前调整角度、速度和横向位置。

指令拖运机使用后纵向车顶（即拖运机在空档位置附近调整螺旋桨，牵引螺旋桨产生的推力垂直于拖运机头和后侧，增加外侧车辆产生侧向螺旋桨推力）。

98 kN的反向推力是正向推力的90%。

如果拖船使用后长顶，它可以产生大约7.84 kN的推力，作用在大船上1 min，这样大船可以产生大约3 cm/s~4 cm/s的速度。

如果拖船使用后中速顶，它可以产生大约15.7 kN的推力，作用在大船上1 min，使大船产生9 cm的横移速度即可。

如果用于顶升的船尾加速车能产生约23.5 kN的推力，作用在大船上1 min，使大船产生约11 cm/s~14 cm/s的横向速度，由于拖船的尾部撞击，大船会产生横向运动和偏转，增大船的阻力，容易降低船的速度。

牵引力可产生两种作用：一种是沿前后方向对船舶产生约10.58 kN的牵引力（中拖约21.2 kN，快拖约31.7 kN）；另一种是在船舶宽度的作用下，同时产生一个从R向左的分心力矩，以产生牵引力。

扭矩为427.7 kN*m~488.8 kN*m，高速列车扭矩约为1 281 kN*m~1 464 kN*m。

与此同时，大船压在外弦上，短时间进入车内配合（外弦压在大船上，舵角和进港时间的长短取决于拖轮和牵引力的持续时间：牵引力大，拖带时间长，进港时间长，长尾长，长尾短），使大船与码头平行。

可以拉住拖缆，这样拖缆后面的推力喷嘴就能在船中间产生（即拖缆产生的推力接近船的重心，尽量分散船体的注意力）。

命令拖船使用后慢顶与风同时工作，使船舶平行并缓慢驶向码头。

在应用这种方法时，应考虑以下几点：（1）这种方法更适合于风或开口通量的情况，当风或河流关闭时，不易控制船速。

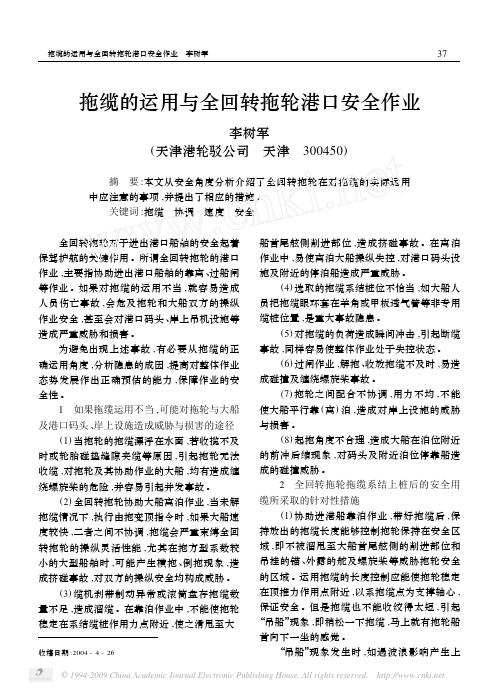

拖缆的运用与全回转拖轮港口安全作业李树军(天津港轮驳公司　天津　300450)摘　要:本文从安全角度分析介绍了全回转拖轮在对拖缆的实际运用中应注意的事项,并提出了相应的措施。

关键词:拖缆　协调　速度　安全 全回转拖轮对于进出港口船舶的安全起着保驾护航的关键作用。

所谓全回转拖轮的港口作业,主要指协助进出港口船舶的靠离、过船闸等作业。

如果对拖缆的运用不当,就容易造成人员伤亡事故,会危及拖轮和大船双方的操纵作业安全,甚至会对港口码头、岸上吊机设施等造成严重威胁和损害。

为避免出现上述事故,有必要从拖缆的正确运用角度,分析隐患的成因,提高对整体作业态势发展作出正确预估的能力,保障作业的安全性。

1　如果拖缆运用不当,可能对拖轮与大船及港口码头、岸上设施造成威胁与损害的途径(1)当拖轮的拖缆漂浮在水面,若收揽不及时或轮胎碰垫缝隙夹缆等原因,引起拖轮无法收缆,对拖轮及其协助作业的大船,均有造成缠绕螺旋桨的危险,并容易引起并发事故。

(2)全回转拖轮协助大船离泊作业,当未解拖缆情况下,执行由拖变顶指令时,如果大船速度较快,二者之间不协调,拖缆会严重束缚全回转拖轮的操纵灵活性能,尤其在拖方型系数较小的大型船舶时,可能产生横拖、倒拖现象,造成挤碰事故,对双方的操纵安全均构成威胁。

(3)缆机刹带制动异常或滚筒盘存拖缆数量不足,造成溜缆。

在靠泊作业中,不能使拖轮稳定在系结缆桩作用力点附近,使之滑甩至大收稿日期:2004-4-26船首尾舷侧削进部位,造成挤碰事故。

在离泊作业中,易使离泊大船操纵失控,对港口码头设施及附近的停泊船造成严重威胁。

(4)选取的拖缆系结桩位不恰当,如大船人员把拖缆眼环套在羊角或甲板透气管等非专用缆桩位置,是重大事故隐患。

(5)对拖缆的负荷造成瞬间冲击,引起断缆事故,同样容易使整体作业处于失控状态。

(6)过闸作业,解拖、收放拖缆不及时,易造成碰撞及缠绕螺旋桨事故。

(7)拖轮之间配合不协调,用力不均,不能使大船平行靠(离)泊,造成对岸上设施的威胁与损害。

全回转拖轮基本操作示意图
操纵手柄位置操纵手柄位置
靠泊时应微
速小角度靠泊，用桨目的须明确，避免操反造成紧迫局面。

操纵手柄位置
备车完成左右桨同时接排，系泊完左右桨同时脱排，操作当中
原则上不脱排；下图为主机启动时螺旋桨的位置，禁止反向。

操纵手柄位置
船舶右拐—双车操作（大角度转向前须先减速，减速
时注意接排手感位置，避免误脱排；禁止高速时大角
度转向。

）
操纵手柄位置
船舶右拐—右单车操作
操纵手柄位置
船舶右拐—左单车操作（尽量避免螺旋桨推力方向向内）
原地右转掉头（双车操作）
操纵手柄位置
原地右转掉头（左车操作主机慢速）
原地右转掉头（右车操作主机慢速）
向左操作同向右操作方法，只是手柄操的方向相反（即螺旋桨的转向相反）转向的速度快慢靠操作的角度的大小控制。

同样倒退是拐弯同上的操作，只是螺旋桨的方向操作不同。

倒退
后退左转后退右转
向右平移
向左平移
丁字形协靠离
水流方向相反时，操作就相反，遇到复杂的水流与风向时，调节螺旋桨的推力方向来控制船舶；在引航员或被协助船船长要求摆船位后本船始终和被协助船保持丁字形角度，除非引航员或被协助船船长有特殊要求。

拖轮协助下的船舶操纵拖轮协助下的船舶操纵锦州港引航站姚宝明随着船舶的大型化,拖轮已经成为大船靠离泊时不可分割的一部分.本文就拖轮配合大船作业时对大船的影响.大船如何利用好拖轮,如何采取措施避免拖轮可能带来的不利因素做简要阐述.l拖轮的操纵性目前.大多数港口采用全回转拖轮.全回转拖轮是指在原地可以360o自由旋转的拖轮,一般都采用双Z型导流管式螺旋桨和中高速柴油机,又称Z型拖轮.全回转拖轮与单车船相比.其操作更方便,更灵活,适宜在有限水域操纵.该型拖轮是无舵双桨,螺旋桨叶可在360.范围内自由转动,转向灵活,旋回圈小.从进车改为倒车,只要调节螺旋桨叶方向即可,只需12s,控制性能好,可在较短时间内把船停住.在缓流无船速的情况下可横移.对本船靠离泊操纵十分有用.该船马力大,船身短,方型系数大,操纵时拖轮若想船艏先离码头或先离开有前进速度的大船时,因拖轮是以本船船尾为支点,螺旋桨距船尾很近,其推力所产生的转船力矩很有限,所以艏离比较困难;一般采取以其船头为支点,让船尾先离,待离开大船一定角度后再倒车,便可安全离开.从发挥拖轮效率的角度来讲,拖轮顶推大船比吊拖大船更能发挥效率.因为吊拖时拖轮会考虑拖缆的强度,同时拖轮倒车排出流打在大船上会使拖轮的功效降低,尤其拖缆很短时.2拖轮配备的位置大船在靠离码头时需要拖轮的协助,拖轮位置的选择很重要.如果仅从对大船的助转效果来看,拖轮配置在船舶运动方向的后端好于配置在船舶运动的前端.假如低速前进的大船旋回,受水的阻尼力矩和舵压力转船力矩的共同作用,船舶围绕转心旋转.转心位于重心之前,首柱之后.船上所有的点都围绕转心旋转(带好的拖轮也相当于船上的一个点,但它能提供动力).因船尾的拖轮距转心的距离明显大于船首拖轮距转心的距离.所以船尾拖轮产生的转船力矩明显大于船首拖轮的转船力矩.但实际操作中拖轮所带的位置不能单纯考虑获得最大转船力矩,还应考虑大船的减速,帮助大船调整靠泊角度等.如使用一条拖轮进港,在风流都不大的情况下,最好带在船头,船头拖轮的顶拖可以很好的控制船舶位置,调整靠泊角度,既方便又灵活.如果大船是空船且强吹拢风,拖轮应带在船尾,防止船尾向下风漂移太快,这样前面有锚拉船头,后面有拖轮拖船尾,利于靠泊的顺利完成.一十一+-十一+-+一+-+-+n+-+"+一+一+-+"+一—?-+低航行速度,而后视船舶平衡状态,采用舵角慢慢增大或车舵配合来达到安全转向的效果.6异常的紧急停船性能常规的各种冲程指标与一般船舶大体相同,如在空载情况下的停车冲程,倒车冲程等.值得注意的是, 在货载情况下其冲程指标就不尽相同,要看具体货载情况而论了.因半潜船货载超高超大超宽的特点,可使船舶的受风面积成倍的增加,对其冲程的影响就可想而知了.所以,船长,驾驶员在操纵船舶时,必须充分考虑具体货载使船舶受风面积剧增对船舶操纵的影响. 然而.新型半潜船"泰安口"轮拥有先进的悬挂式电动螺旋桨推进系统,两台SSP推进器,功率各为4700kW, 正车可0～155rpm无级调速,倒车在0—90rpm无级变速,360.全回转,所以在船舶需要紧急停船时,可利用船舶的反向正车(0—155rpm无级变速)来替代倒车(0～90rpm无级变速)以达到迅速停船的目的.具体操作为:如两台SSP原是处于TANDER模式全速(145rpm)航行状态,则先把转速减至50～60rpm,再把左右两SSP置于SINGLE模式(即可单独操作模式), 而后两SSP同时各转180.(左SSP顺时针转,右SSP 逆时针转以避免两SSP排出流对冲产生剧烈震动).两SSP旋转时的角速度基本保持一致,方向呈对称状态, 以防止转头现象.当两SSP分别转过180.后,重新置于TANDER模式(合并使用),可根据剩余功率,电流,电压等相关参数和速度情况,视情加减速(0—155rpm), 以及时停车停船.7结束语新型半潜船在操纵上的优越性显而易见,如果驾驶人员已能熟练掌握其操纵性能,在上述的靠离泊等操作中,没有必要把船艉两SSP的使用处于SINGLE 模式,分开使用:也可将两SSP的使用处于TANDER 模式,合并使用,因其是360.旋回,0—155rpm无级变速,在操纵上应该可以很好发挥作用了.当然,作为一名半潜船的船长和驾驶员,要充分考虑发生突发事件的可能性并对此有足够的警惕和戒备,做好相应的应急预案,以便紧急情况下能从容应对,以策安全作者:申屠启伟.中远航运股份有限公司船长《航海技术》2011年第3期如果大船使用两条拖轮靠离泊.应船头船尾各一条,船头拖轮带在艏楼或主甲板部位(空船一般带在主甲板部位,若带在艏楼部位,因空船船头艏楼位置凹陷很大,拖轮为防止驾驶台碰撞大船,采取以一定角度靠在大船上,大船很难把定,影响大船操作);船尾拖轮一般带在驾驶台下或船尾导缆孔.如大型重载船舶进港需控制速度.船尾的拖轮一般带在船尾正中间,起减速作用,待大船接近码头船速可控时,解掉船尾拖轮并移到驾驶台下带缆.如果大船靠泊时用三条拖轮,配带拖轮有两种方法:一种是大船非靠泊舷的船头船尾各一条拖轮,船尾正中间带一条拖轮;另一种是船首两舷各一条拖轮,船尾非靠泊舷带一条拖轮.待大船船速可控或接近码头时,船尾或靠泊舷拖轮移出,协助靠泊.3所需拖轮的总功率和数量计算所需拖轮总功率的方法很多,下面介绍两种估算所需拖轮总功率的经验公式:(1)风速<15m/s,流速<0.5kn时DWT万吨级船舶:(DWT)×7.4%(kW);(GT)×11%(kW);(DWT)×10%(HP);VLCC满载时:(DWT)X5.15%(kW);(DWT)×7% (HP);VLCC空载时:(DWT)X3.68%(kW);(DWT)X5% (HP).(2)所需拖轮总功率的简易算法是:依据每10000载重吨所需功率735kW(1000HP)计算而得.需要协助的拖轮数量.既要考虑大船的载态及风流情况,又要考虑是靠泊还是离泊.一般载重量万吨级及以上大船需2条拖轮,载重量10万吨级船舶需3条及以上拖轮,大船靠离泊所需拖轮最多不超过6条,不然对指挥拖轮是个考验.4拖轮的配备对船舶操纵性的影响4.1对船舶直线运动的影响(1)船舶的动航向稳定性.船舶的动航向稳定性是指当外界干扰过去之后.船舶的转头运动在不用舵纠正的情况下,尽可能稳定于新航向的性能;此时,船舶航向的稳定仅依靠水对其的阻尼力矩作用.一般方型系数较小.长宽比较大的船舶具有较好的航向稳定性,如杂货船,小型集装箱船等;方型系数较大,长宽比较小的肥大型船舶.其航向稳定性在小舵角范围内总带有不稳定性.大船向前航进,若拖轮带在大船一侧时,拖轮和大船是一体,当外界干扰过去之后,由于船舶左右舷不对称,水对船的两舷压力也不同,造成船舶容易向一侧偏转.动航向稳定性变差;当拖轮带在大船的两侧时,相当于大船的宽度增加,船舶的方型系数变大,动航向稳定性变差;当拖轮吊拖在大船船尾时.相当于增加大船的长度,则大船方型系数变小,动航向稳定性变好. (2)船舶的保向性.保向性是指船舶在外力干扰下产生船艏摇摆,通过操舵加以抑制或纠正,使船舶驶于预定航向的能力.保向性与航向稳定性密切相关,而且还受操舵人员的操舵技能,自动舵的控制能力和舵的性能等因素影响.影响保向性的主要因素还有:①方型系数:方型系数小的度削型船舶.回转阻尼力矩大,保向性好:②水线下船体侧面积形状:水线下船体侧面积在船尾分布较多,回转阻尼力矩大,保向性好;③船速:对同一艘船舶而言,提高船速,保向性也提高.船舶的保向性随着拖轮所带位置的不同而不同.在拖轮不提供动力的情况下:①当拖轮带在一侧时,由于船舶的流线型和对称性被破坏,动航向稳定性变差,在相同的船速情况下, 保向性变差:②当拖轮吊拖大船船尾时,相当于方型系数变小,保向性好:③当拖轮带在船舶左右舷对称位置,固定在大船的拖轮使大船的宽度增加.大船的方型系数变大.所以保向性变差:在拖轮提供动力的情况下(航行中一般提供首尾方向向前或向后的拉力):①如果拖轮在大船的一侧,拖轮所在位置与大船首尾中心线有一定的距离.所以拖轮提供的首尾方向的拉力所产生的转船力矩.造成大船易向拖轮方向偏转,保向性变差.②如果拖轮在大船的两侧且对称,两拖轮产生的转船力矩相互抵消,且大船因拖轮的拉力而降速,大船如维持相同船速需提高螺旋桨转速.船舶的滑失变大, 舵效变好,保向性变好.③如果拖轮带在船尾正中间,等同方型系数变小,大船维持原速度,船舶的滑失变大,舵效变好,保向性变好.4.2对船舶旋回运动的影响大船在接近掉头区前,低速航行(以船首拖轮拖大船船艏为例)如果需要掉头,此时拖轮可以采取吊拖措施帮助大船调整角度和位置.大船的旋回圈要素发生变化:(1)旋回初径:向有拖轮一侧旋转,旋回初径变小;向另一侧旋转,旋回初径变大.(2)进距:向有拖轮一侧旋转容易,航向改变90.时重心所移动的纵向距离变小;反方向旋转,进距变大. 拖轮协助下的船舶操纵——姚宝明(3)飘角:向有拖轮一侧旋转,飘角变大,反之变小;(4)船速:无论向哪一侧旋转,船速均下降,小船,空船下降更明显.4-3大船前进中拖轮协助转头时的极限航速拖轮协助大船转头时,仅能提供克服自身阻力后的剩余推力或拉力.而且剩余推力或拉力随着其航速的增加而递减.如将拖轮配置在船尾,剩余的拖力与舵力并用还是有效的:如将拖轮配置在船首,因拖轮的拖力或推力与大船舵力共同作用而使大船斜航,由斜航而产生的水动力对大船的转船力矩与大船舵力转船力矩和拖轮转船力矩方向相反,当大船航速达到一定值时.船体斜航的转船力矩超过拖力转船力矩和舵力转船力矩之和时.大船将向拖轮顶拖的相反方向转向.实践证明:前进中大船在拖轮协助转头时的极限航速一般为5～6kn:后退中顶尾时,类似情况也会出现,而且出现该情况的航速会变得更低.因此,大船在前进中拖轮协助转头时.船速越慢越有利.5协助船舶操纵时使用拖轮的注意事项(1)带拖轮时大船的速度不能太快.根据船舶间效应,船间作用力与船速的平方成正比,船速越快兴波越厉害,船舶间相互作用力越大,且小船受的影响更大.如果大船船速过快易造成拖轮与大船碰撞的危险, 所以大船带拖轮的速度应控制在7kn以下.(2)合理选择拖轮配置位置和拖力作用点.根据使用拖轮助操的目的,需合理选择拖力作用点.欲使被拖船取得最大转船力矩.拖轮应配置在船舶首尾远离重心处;欲使被拖船横移,拖轮应尽量配置在船舶重心附近.一般情况下,当拖轮协助前进中的大船回转或顶流中掉头时,将拖轮配置在船尾顶推较合理.因为这时作用于大船船体的旋转力矩即舵力转船力矩,斜航水动力转船力矩和拖力转船力矩的方向是一致的.有利于大船回转和掉头.(3)拖缆长度的选择.为了充分利用拖轮的有效拖力和操纵灵活性,应使拖缆水平俯角越小越好.离泊时一般情况俯角小于15.,即拖缆长度应大于被拖船拖缆出口至水面高度的4倍,如果高度很低.拖缆长度不应小于45m.特别是在吹拢风情况下,拖缆应放得更长,以防止拖缆受顿力而断缆.重载船离泊时拖缆也应放长些,防止拖轮排出流打到大船上,使大船离泊变得缓慢.但大船在风流较弱的情况下靠泊,拖轮缆绳可缩短到15～20m,这样可充分利用拖轮的灵活性,便于大船靠泊.(4)操纵大船时,要考虑拖轮的安全.在操纵过程中,不但要考虑大船的安全,还要考虑拖轮的安全.严防横拖与倒拖.解掉拖轮的时机最好选择在大船不动车的情况下,防止因大船动车而绞进拖轮缆绳.靠离泊时,要充分考虑拖轮的长度和宽度,给有拖轮一侧留出宽敞水域,尤其是吹开风,注意抢上风,防止拖轮不能垂直顶推大船而使大船加速向下风漂移.(5)大船要注意拖轮对大船的影响.低速前进的大船需要拖轮提供垂直推力.但拖轮总是先有角度的顶在大船上.然后慢慢调整到垂直,拖轮的有角度的顶推会引起大船加速前冲;又如两条拖轮协助大船离码头,或在大船掉头过程中,如拖轮的缆绳不能和大船保持垂直,拖缆向前或向后的分力会使大船前冲后缩,造成大船斜航,不利于大船旋转,在此情况下,大船应及时进倒车,降低船速,才能取得良好的转头效果.大船在带拖轮时要控制好自己的船速,防止拖轮碰撞大船.如果拖轮不得不带在大船的凹陷处,拖轮带好后,让拖轮放长缆绳使其贴在大船相对平坦的地方.如进港船速较快,可令舷侧拖轮平行大船向后拖,但大船要提前施舵,防止大船向拖轮一侧偏转.在操纵过程中,重载大船长时间倒车产生的偏转力是很大的,有时单凭船头拖轮的顶推是控制不住的,所以在倒车前要先让拖轮做准备,提前抑制大船偏转.还要注意由拖轮引起的前冲和后缩,需要大船及时倒车和进车,以控制船速.在靠泊过程中拖轮缆绳不宜过长以免影响拖轮顶拖的及时性,拖轮长时间顶推产生的靠拢惯性要提前抑制,以平顺地靠在码头上.6结语船长和驾引人员不仅应该掌握本船的操纵性能.还要了解拖轮的操纵性能及其使用方法,充分考虑到拖轮给本船带来的影响,做到提前防范,合理使用,才能圆满完成靠离泊任务.作者:姚宝明.锦州港引航站一级引航员参考文献1龚雪根等编.船舶操纵.北京:人民交通出版社,2005年.2吴兆麟等编.船舶避碰与值班.大连:大连海事大学出版社,2000年.3刘贵亮.船舶操纵中拖轮的运用.航海技术.2008年第2期.4熊振南.翁跃宗,张寿桂等.超大型船舶靠离泊操纵中拖轮助操的应用.集美大学(自然科学版),2009年第3期.5胡云平.船舶操纵中各种制动效果的比较.中国航海.2007年第3 期.6王涛.拖轮协助大型船舶操纵.天津航海.2004年第1期.7蒋才富.利用杠杆原理巧用拖轮助操.航海技术.2006年第5期.^一￡:￡f￡一f一,c￡f一￡c,,f'E,_,,',,c,E,"两会"代表/委员关注海员群体2011年"两会"上,来自交通水运系统的代表,委员关注海员群体.他们认为,建设一支数量多,质量高,结构合理的海员队伍.是建设海运强国的基本保证.但当前我国海员社会地位下降,劳动强度增加.福利待遇不高,职业优势淡化,导致海员转到陆地工作,阻碍海运业发展.他们呼吁:提高海员社会地位,改善海员福利待遇,保障海员权益.扩大海员外派.转摘自《中国水运报》《航海技术》2011年第3期。

全回转拖轮全回转拖轮是指在原地可以360度自由旋转的拖轮，一般都采用双Z型导流管式螺旋桨和中高速柴油机，与单车船相比，其操作更方便、更灵活，适宜在有限水域操纵。

在靠离码头，协助大船靠离泊和接送引水员作业中，能通过调整两桨的角度和转速使拖轮作任意方向的运动。

根据其操纵控制方式不同，可分为单柄船和双柄船两种形式。

下面根据在日常作业中的实践，对全回转拖轮的基本操纵技术进行分析。

全回转拖轮特点该类型拖轮是无舵双桨，螺旋桨可在360度范围内自由转动，转向灵活，旋回圈小，并可以在原地打转。

进车改为倒车，调节螺旋桨方向180度即完成，只需12秒，控制性能好，可在较短时间内把船停住。

在缓流无船速的情况下可横移，对本船靠离泊十分有用。

该船无舵，倒车时只要调节螺旋桨方向，比前进更灵活。

由于该船马力大、船身短、双桨、方型系数大、艏艉成一直线，若用船艏先离码头或离开有前进速度的大船时非常困难。

全回转拖轮的操纵要领1.正常航行全回转拖轮的方型系数较大，其旋转性较好，航向稳定性较差，在航行时需注意克服自身不利影响。

对在航行中的双柄船，因采用双右旋车及多种横向力的影响使船头有向右偏的倾向，要注意向左压一个小舵角。

单柄船多为内旋车，即一车左旋，一车右旋，船舶偏转力相互抵消，无须压舵。

为了节能，熟练驾驶员可以采用单车在航道中航行，此时需适当压舵。

2.靠离码头船舶靠离码头时，只要充分考虑到外界环境的影响，就能确保安全。

靠码头时，如船位有小误差，可采用横移的方法：作业前要充分考虑风、流的影响，拖轮将到码头时，驾驶员要做好目测，尽量摆好船位，控制好船速，保证本船与码头之间的横距不致太大，使船与码头（泊位）形成30～50角，缓慢靠上，同时调整手柄，使外面的舵角略大于里面的舵角，这时船头会稍向外移动，当船艏艉线与码头边缘平行时要控制船舶保持平行。

假设双柄船要向右横移，则应将左舵角放在30度～60度之间，右舵角放在210度～240度之间，此时整个船体就会向右移动，如转速相同，船艏较船艉移动的速度快，可用加大右舵角或左车加速克服。
