练习：创建一个新地图
改变比例尺和中心
• 放大选择的区域
– 单击工具框中的 来激活Zoom In工具 – 在你想查看的地图部分拖拽一个长方形
• 双倍放大地图要素
– 单击工具框中的 来激活Zoom In工具 – 单击你想放大的位置
改变比例尺和中心
• 将地图要素缩小一半
– 单击工具框中的 来激活Zoom Out工具 – 单击你最感兴趣的位置
复上一步的比例尺和中心
练习：在地图上移动
练习：在地图上移动
• 单击Zoom Out工具 然后单击地图上的 任一位置。
• 单击Pan工具 ，然后单击地图上任一地 方，将地图拖到一新位置并释放鼠标键
• 选择Map-Initial Scale或单击 来恢复到 地图的原始比例尺和中心
• 选择File-File来关闭地图。
• 恢复初始的比例尺和中心
– 选择Map-Initial Scale或单击工具框中的
练习：在地图上移动
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 Locator.MAP
• 单击Zoom In工具 然后单击地图上的任 一位置。
• 在地图任一部分拖拽一长方形 • 选择Map-Previous Scale或单击 来恢
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 MANH_ZIP.MAP
• 单击Zoom In工具 并单击地图上任一地 方来放大地图
• 选择File-Save As并输入“mymap” • 单击Save • 选择File-Close来关闭地图
练习：保存并找回地图
练习：在地图上移动
练习：使用地图定位
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 Locator.MAP
• 选择Map-Locator来显示Map Locator Setቤተ መጻሕፍቲ ባይዱing对话框
• 在Contents下单击Use Current Map，单 击Scale下的Initial Scale，并在 Percentage of Map Width框中输入“35”
• 选择Mi per In并输入“250”
练习：设定地图的比例尺
• 单击OK，查看新比例尺的地图 • 选择Map-Scale或单击 • 选择Ratio并从下拉列表中选择
“1:100,000,000” • 单击OK • 选择File-Close来关闭地图
练习：设定地图的比例尺
练习：保存并找回地图
– 任意ODBC数据库中带有坐标的点记录 – 在Oracle 7或Oracle 8（带有空间数据存储功
能）数据库中的点、线、面 – ESRI的shpefiles – MapInfo的TAB文件
地图上的层要素
TransCAD在地图中使用层来组织信息。 每一 层是一个具有相同类型要素的群体，如州或省 ，公路，或机场。你通过选择在地图中包含哪 一层和层绘制的顺序来控制地图的内容。你也 可以设定层的属性那么他们可以按照一特定的 比例尺来自动显示。
TransCAD基本操作
创建地图
TransCAD 使用存储在你计算机，CD-ROM或 文件服务器中的地理文件数据来绘制地图。当 你打开一个或多个地理文件，TransCAD创建 一个新地图窗口来显示所有的层。你可以使用 命令和工具来改变显示在地图上的地理区域。
练习：创建一个新地图
• 选择File-Open或单击工具条上的 • 从List File of Type下拉列表中选择
• 缩小地图的指定区域
– 单击工具框中的 来激活Zoom In工具 – 在你想查看的地图部分拖拽一个长方形
改变比例尺和中心
• 改变地图的中心
– 单击工具框中的 来激活Pan工具 – 将鼠标放置在地图的任一位置并按住鼠标键 – 将地图拖曳到一新位置并释放鼠标
• 返回到地图的前一比例尺和中心
– 选择Map-Previous Scale或单击工具框中的
• 在Map Locator中单击并拖拽一个长方形 ，TransCAD在地图上重新绘制相应的位 置
• 选择File-Close来关闭地图
练习：使用地图定位
练习：设定地图的比例尺
• 选择File-Open或单击工具条上的 ，然 后打开Tutorial文件夹中的地图文件 States.MAP
• 选择Map-Scale或单击 来显示Map Scale对话框
• 单击OK
练习：使用地图定位
练习：使用地图定位
• 选择Map-Scale或单击工具条上的 来显 示Map Scale对话框
• 选择Ratio并从下拉列表中选择“1： 500,000”
练习：使用地图定位
• 单击OK。TransCAD重新绘制地图并更新 Map Locator内的长方形
• 在Map Locator中单击一些位置。每次你 单击完后TransCAD重新设置地图的中心
Geographic File • 从Tutorial文件夹中选择文件名
NES_PLC.CDF并按住Ctrl键单击 NESOUTH.CDF来加亮两个文件
练习：创建一个新地图
练习：创建一个新地图
• 单击Open。TransCAD显示县地图以及 New England南部的一些地点
• 选择File-Close并单击No来关闭地图不保 存任何东西。
搜索路径
• 设定或更改搜索路径
– 选择Edit-Preferences来显 示User Preferences对话框
– 单击System钮 – 在Search Path文本框中输
入搜索路径 – 单击OK
在这输入搜索路径
使用其他格式的地理文件格式
• TransCAD对以下格式的地图文件提供直 接的支持
地图要素类型
• 点：零售店，城镇，机场，顾客，车辆等 • 线：公路，城市街道，河流，铁路，公共
• 选择File-Open或单击工具条上的 ，然 后选择Tutorial文件夹中的地图文件 MYMAP.MAP，并单击Open。这个地图 和你保存的地图一模一样
• 现在再次打开原始的MANH_ZIP.MAP • 选择Window-Tile来同时查看两个地图 • 选择File-Close来关闭两个地图

合集下载

transcad操作

transcad操作

Transcad操作一、导入路网，建立road层直接拖入处理好的底图点击ok-ok，命名road保存（save）检查交叉口tools-map editing-check line layer connectivity无问题，交叉口显示为黑色，继续下一步；有问题交叉口显示红色和绿色，需调底图。

二、导入area层命名area保存三、Road与area叠加单击road层，右键选择layers把图层重命名四、质心层操作切area层-tools-exportOk-命名为质心层切endpoints-dataview先添加质心层，再切质心层--tools--map editingSetting不变，fill如下切road出现数据表五、最短路矩阵-阻抗矩阵切road--procedures--network--create--保存为net（路网创建完成）。

切endpoints--dataview--selection--settings--add SetcloseSelection切road--networks--multiple pathsOk--保存spamat，得到六、分布预测导入pa表格，Excel要保存格式为97-2003版.xls才能导入。

导入后保存命名为OD。

Dataview--jion平衡pa--procedures--planning--blanceOk--save-blance阻抗矩阵ID转换，点击（spmat）矩阵表任意空白右键保存CGRAV七、分配预测把分部预测得到的转换ID（out matrix）--任意空白右键Window--tile--显示地图在最前面--切road层--planning--Ok--save-ASN-LINKFLOW生成流量图隐藏连接质心路段，selection by condition--条件填入Slection--settings八、导出OD表在output matrix中右键选择indicesOk--保存为txt格式--存为OD打开Excel--导入数据选择数据，下一步--下一步完成，插入第一行九、饱和度和流量图在road+ASN LINK FLOW--Dataview--column settings--选择AB-FLOW、BA-FLOW在Fomat选择12345即为整数。

（整理）TransCAD“四阶段”操作步骤.

（整理）TransCAD“四阶段”操作步骤.


②出行率表（已乘以各小区不同收入人员比例，注意：字段名必须以“R_”开头） 见下图4-2：
出行产生cross-classification法窗口数据准备图图4-2 （2）操作过程 菜单命令：Planning—Trip productions—cross-classification…（见下图4-3） Trip Purpose Field : [R_0-600] Trip Purpose Field : [R_600-1200] [R_1200-1800] ] Number of Classifications : 1 Classification Field : ID 出行产生cross-classification对话框图4-3 （3）运行结果 见图4-4
（1）按选择的对象分为：
（2）按服务提供者划分分为： 4.3.3 影响出行方式的因素 不同国家或地区饮食及情况千差万别，出行者的出行方式选择的比例结构也就不同，也就是说，影响出行方式划分的因素因国 家而异。就我国的实际情况而言，城市交通中，影响人员出行方式选择的主要因素11个，这些因素可归纳为三个方面的特 性。 （1） 出行者或分区特性 ① 家庭车辆拥有情况。主要指自行车摩托车，以后将会加入小汽车，如意分区为分析单位时，则应采取车辆拥有量的平均 值，下同。 机动车 步行 自行车 公共交通 小汽车（含出租车） 普通公交（公共汽、电车） 轨道公交（地铁、轻轨等） 全方式 公共汽、电车 城市轨道交通（地铁、轻轨等） 私人交通------步行、自行车、私家车、单位车 全方式 出租车 摩托、助动车 ② 出行者年龄。不同年龄阶段的出行者偏好于不同的交通工具，如老人和向于坐出租车，而低收入者偏向于公共交通或骑自行车。 ④ 分区的可达性。包括两个方面：道路密度和 公交网密度。 （2） 出行特性 ① 出行目的。上班和上学偏向于公交车，购物和社交等偏向于出租车或私人交通。 ② 出行距离。近者偏向于步行和非机动车。 （3） 交通设施的服务水平 ① 费用。对公共交通，指车票；对个人交通，指汽油费、车耗等。 ② 时间。含座车等车转车以及上下车前后换乘步行的时间。从这个角度来说，具有门对门特点个人交通优于公共交通。 ③ 舒适 度。包含坐与站的区别，以及座椅的舒适程度站立的宽松程度。 ④ 可靠性。指车辆到离站的准时性，显然准时准点的轨道交通优于一般公交汽车。 ⑤ 安全性。 4.3.4 方式划分的位置分类 根据交通发生、交通分布、交通分配各自的功能特性，这三个工作项段的时间顺序必须依次是：交通发生——交通分布——交 通分配，不能改变。方式划分既可以单独解决，也可以与上述某各子问题中任何一个结合起来同时解决。根据方式划分在整个 交通预测过程中的位置分为五类，如图4-5：
TransCAD 说明书

TransCAD 说明书

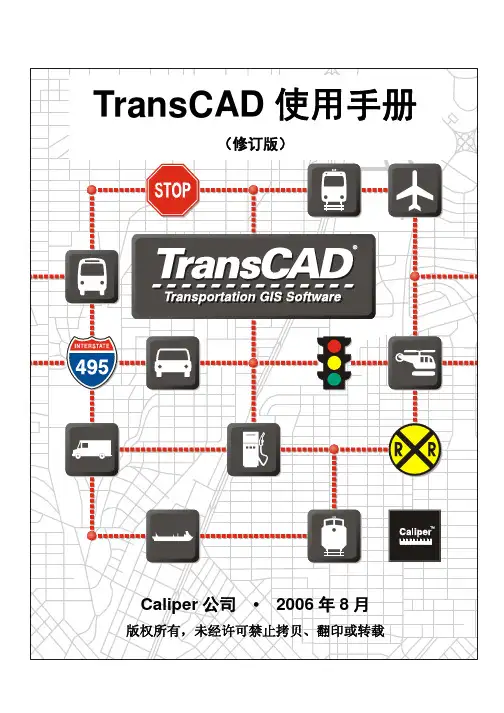

TransCAD®用户手册警告本手册和相关软件的知识产权属美国Caliper公司所有，受著作权法和国际公约的保护。
