蓄电池测试仪操作规程样本1、确定蓄电池型号，找出对应负载电流，桑车蓄电池应为200A，则旋紧两只分流器螺母。
2、将测试仪“+”端与蓄电池正极接触，“－”端与蓄电池负极接触。
测试仪显示绿灯亮，表示测试仪已正常工作。
经5～10秒，显示仪显示出被测电压，此时立即移开测试仪。
3、显示值应不低于9.4伏特，则电瓶正常，否则电瓶应进行充电或更换。
4、刚充足的蓄电池必须待其充分稳定后才能测试，否则将损坏测试仪。
5、测试被充电的汽车蓄电池，必须脱离充电器，然后等电压恢复到小于14伏特后再测量。
前照灯检测仪操作规程1、被检车辆要求被检车辆应处于空载，轮胎气压符合规定，前照灯安装方位应正确，其正面玻璃壳上的灰尘应抹净。
2、检测距离被检车辆的停放位置应使前照灯的基准中心线与仪器的光接收箱前聚光镜的距离为1米。
可将仪器光接收箱下部的卷尺拉出来进行测量。
3、被检车辆的摆正检测时，要求被检车辆的纵向中心线与仪器的光学中心线平行。
可利用仪器光接收箱顶部的对准瞄准镜进行检查。
4、检测步骤：1）开亮前照灯（远光），把仪器移动到被检前照灯前方，使灯光照射在仪器正面聚光镜上。
2）打开仪器后盖上影像瞄准器的盖子，从盖子的反射镜上观察被检前照灯在影像瞄准器上的影像，移动光接收箱的位置，使被检前照灯的影像落在影像瞄准器的正中央。
3）将电源开关转到“400”位置，仪器通电，反复旋转面板上的光轴刻度盘旋钮，使光轴平衡指示在正中位置，此时光轴刻度盘上所指示的读数就是被检前照灯的发光强度，若指针偏出刻度范围以外，可将电源开关转至“800”，在80000cd档测量。
4）对另一只前照灯按上述操作进行。
MICRO-200Pro蓄电池检测仪使用说明书感谢您购买本公司蓄电池检测仪，在使用前请详细阅读本说明书并保存以供参考成都蓝格尔科技有限公司蓝格尔MICRO-200Pro蓄电池检测仪，采用目前世界上最先进的电导测试技术，可以方便、快速、准确的测量汽车电池、摩托车电池的实际冷起动电流能力，电池本身的健康程度，以及快速检测起动系统和充电系统的常见故障，有利于维修人员快速准确判断汽车、摩托车的故障位置，便于快速维修。
产品说明：1、质保期一年，终身维修2、应用：12V汽车电池、12V摩托车电池；12V&24V起动系统和充电系统3、工作范围：测量标准测量范围CCA40-2000BCI40-2000CA40-2000MCA40-2000JIS26A17—245H52DIN40-1400IEC40-1400EN40-2000SAE40-2000GB3-220Ah4、工作温度：-20℃到50℃5、特殊测试夹：双导体开尔文夹6、外壳材料：耐酸ABS塑料7、测量电池范围：3AH-220AH8、测量电压范围：7V—30V操作步骤1、将测试仪红黑夹子夹到被测电池上，红正黑负，测试仪显示屏会显示开机界面。
被测电池电压低于7.0V以下则无法正常测试；按OK键往下继续。
2、按照测试仪提示，按上下键可以依次选择：①电池测试②起动系统测试③充电系统测试④查看测试结果⑤打印测试结果⑥语言选择（1）电池测试选到第一项电池测试后，按OK键后依次提示：●电池类型选择：测试仪将提示选择电池类型，即选择普通电池，AGM平板电池，AGM卷绕电池，EFB电池，胶体电池。
按上下箭头键选择电池的类型，按OK键确认。
●输入标准选择：指电池的出厂标注标准，在电池的正上方或正前方可以看见，选择电池上标注的标准即可，如CCA、BCI、DIN等。
如没有找到任何标准，可以选择GB标准，直接输入Ah值测试。
选择GB标准会有少量误差。
●额定容量选择：指电池的出厂起动电流标准，在电池的正上方或正前方可以看见，如CCA500A。
第一章简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
第二章硬件连接一、机箱前后面板示意图（图2.1）①电源开关②电源及状态指示灯③通道工作指示灯④电池检测端口插座⑤单元编号标识⑥电源插座⑦通信口插座⑧通信口插座（同⑦）（图2.1）二、机箱上的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2 个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
[提示]（图2.3）测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极) ，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具可以适用于各类圆柱及方形电池的夹持。
3、聚合物电池夹具可以适用于聚合物电池的夹持。
4、扣式电池夹具可以适用于扣式电池的夹持。
第三章LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS“开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

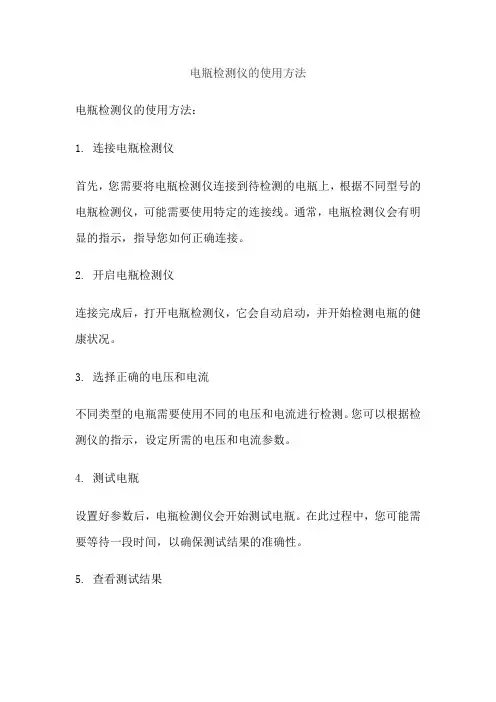

电瓶检测仪的使用方法
电瓶检测仪的使用方法：
1. 连接电瓶检测仪
首先，您需要将电瓶检测仪连接到待检测的电瓶上，根据不同型号的电瓶检测仪，可能需要使用特定的连接线。
通常，电瓶检测仪会有明显的指示，指导您如何正确连接。
2. 开启电瓶检测仪
连接完成后，打开电瓶检测仪，它会自动启动，并开始检测电瓶的健康状况。
3. 选择正确的电压和电流
不同类型的电瓶需要使用不同的电压和电流进行检测。
您可以根据检测仪的指示，设定所需的电压和电流参数。
4. 测试电瓶
设置好参数后，电瓶检测仪会开始测试电瓶。
在此过程中，您可能需要等待一段时间，以确保测试结果的准确性。
5. 查看测试结果
测试完成后，电瓶检测仪会显示测试结果，并提供关于电瓶健康状况的建议。
您可以根据检测仪的提示，了解电瓶的健康状况，并决定是否需要进行维护或更换。
6. 维护或更换电瓶
根据检测仪的建议，如果需要对电瓶进行维护或更换，您可以按照操作手册上的说明进行操作。
请注意，使用电瓶检测仪前，您需要了解相关的安全事项和操作注意事项。
同时，为了保证测试结果的准确性，请确保在测试过程中连接稳定，避免干扰测试。
蓄电池容量测试仪的使用方法
在输出线正负极接好后，将正极接上电池正极，负级接上电池负级，这时会听到仪器的鸣叫报警音，切换显示时间和电压。
按电流选择键、电压选择键、清零键、放电键，鸣叫音停止，仪器开始记录放电时间和显示蓄电池的电压。
一、放电电流的选择：7-14AH为5A17-24AH为IOA
大容量电池可两路并联放电。
二、放电电压的选择：测试电池容量为10.5V,需要深度放电的为3V。
蓄电池内阻检测仪三、放电停止，有鸣叫报警为停止，取下电池，记下放电时间。
蓄电池容量=放电电流*放电时间注意：放电时间是以小时计的。
6分为0.1小时。
蓝电测试仪使用手册1第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：①电源开关 ②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具能够适用于各类圆柱及方形电池的夹持。
3、聚合物电池夹具能够适用于聚合物电池的夹持。
4、扣式电池夹具能够适用于扣式电池的夹持。
第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS “开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。
蓄电池检测仪的使用方法蓄电池检测仪是一种用于测试蓄电池电量和健康状况的工具。
它可以帮助用户确定蓄电池是否需要充电或更换，并且可以提高车辆的可靠性和安全性。
下面介绍一下蓄电池检测仪的使用方法。
1.准备工作在使用蓄电池检测仪之前，需要先进行一些准备工作。
首先，要确保车辆已经关闭并且钥匙已经拿出来了。
其次，要检查蓄电池的极性（正极和负极）是否正确，并且要清除任何可能影响测试结果的灰尘或腐蚀物。
2.连接检测仪将检测仪与蓄电池连接起来。
通常情况下，红色夹子应该连接到正极，黑色夹子应该连接到负极。
如果你不确定哪个是正极或负极，请查看车辆手册或咨询专业人士。
3.设置参数打开检测仪并按照说明书上的指示设置相关参数，例如车型、发动机类型等等。
这些参数将有助于确保测试结果的准确性。
4.进行测试按下测试按钮开始进行测试。
测试过程可能需要几分钟时间，具体时间取决于检测仪的型号和蓄电池的大小。
在测试过程中，检测仪将会显示蓄电池的电量和健康状况。
如果显示结果为“良好”，则说明蓄电池状态正常。
如果显示结果为“不足”，则说明蓄电池需要充电或更换。
5.断开连接在完成测试后，断开检测仪与蓄电池的连接。
首先拔掉黑色夹子，然后拔掉红色夹子。
6.保养检测仪使用完毕后，要及时清理和保养蓄电池检测仪。
通常情况下，只需用一块干净的布擦拭它即可。
如果有必要，可以使用一些专业清洁剂来清洁它。
总之，使用蓄电池检测仪是非常简单和方便的。
只需按照上述步骤操作即可快速、准确地测试出车辆蓄电池的状态，并采取相应措施来保证车辆安全和稳定性。
蓄电池内阻测试仪操作指导电池内阻测试仪操作指导操作指导仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
点击屏幕，进入仪表主菜单如下列图：2-1 仪表主菜单界面字母〞U〞表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。
1〕单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量〞按钮即可进行测量。
2-2 单节电池测量输入界面2〕成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。
输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量〞按钮即可进行测量。
2-3 成组电池测量输入界面双击主界面“示波器〞菜单项进入示波器功能界面，如下列图。
示波器功能可进行简单的电压测量。
2-4 示波器双击主界面“数据管理〞菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行翻开回放、转存U盘、删除等操作，同时还可以格式化数据记录。
2-5 数据管理界面1〕系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2〕时间设置进入“系统管理〞菜单→双击“时间设置〞菜单，弹出“日期和时间〞对话窗，输入年、月、日、时、分、秒后，按“确定〞即可。
2-7 时间设置菜单页面3〕参数校准双击“系统管理〞菜单→双击“参数校准〞菜单，显示输入密码窗口〔密码88888888〕，输入密码正确后，自动进入“参数校准〞功能菜单界面。
2-8 参数校准菜单界面双击“系统管理〞菜单→双击“参数校准〞菜单→双击“零点校准〞菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面点击“校准〞按钮，界面显示“正在校准…〞即进入零点校准环节，校准完成后显示“校准完成！〞，如图2-11所示，此时已进行一次零点校准。
点击“校准〞按钮将会进行新的一次校准过程。
双击“系统管理〞菜单→双击“参数校准〞菜单→双击“电压校准〞菜单项进电压校准功能，包括四个通道的电压校准，每个通道进行两个测量点的校准，界面如下：2-11电压校准界面每个通道进行两个测量点的校准，如上图2-13所示。
目 录1．概述2．安全规则及注意事项3．国际电气符号4．产品图标及说明5．功能使用说明5-1 蓄电池电压类型选择5-2 蓄电池测试5-3 起动机系统启动负荷测试5-4 最大负载系统测试5-5 充电系统测试5-6 打印测试报告6. 常见问题6-1 此测试仪之测量原理？6-2 车上装了逆电流，是否会影响结果？6-3 此产品能准确预知电瓶何时失效吗？6-4 此产品测量出的CCA 值正确吗？6-5 此产品测试法与负载测试法之差异？7. 电瓶规格7-1 JIS码转换表7-2 DIN、EN型号对照表8. 汽车电池知多少8-1 不同类型的电池内阻不同8-2 电瓶的蓄电量多少，无法凭感觉来测量8-3 一常见的电池标准缩写意义 (1) (1) (2) (2)..................................................................3 .........................................................3 .....................................................................3 ...................................................6 ............................................................7 ..................................................................8 (10)........................................................................11 ......................................................11 ....................................11 ....................................11 .............................................11 (11)........................................................................12 ..................................................................12 (14)………………………………………………………15 ……………………………………………15 ……………………………15 …………………………………………161．概述 蓄电池检测仪为启动型铅酸蓄电池性能检测工具，及车辆启动过程，充电过程，用电负荷过程蓄电池性能测试工具,同时具有测试报告打印功能。
电池测试仪使用说明书使用说明书一、产品概述电池测试仪是一款用于测试电池性能的设备。
它通过测量电池的电压、电流、内阻等参数，帮助用户评估电池的性能并判断其是否需要更换。
本说明书将为用户提供详细的操作指导和使用注意事项，以确保电池测试仪的正确使用。
二、产品外观及功能介绍1. 外观电池测试仪外观小巧轻便，便于携带。
正面配有液晶显示屏，提供测试结果的直观展示。
底部设有测试插槽，用户可以将待测电池插入其中进行测试。
2. 功能电池测试仪具备以下主要功能：- 电压测试：测量电池的电压值，显示在液晶屏上，以判断电池的电量情况。
- 电流测试：测试电池的放电电流，用于评估电池性能和续航能力。
- 内阻测试：通过内部电路测量电池的内阻，以判断电池的损耗程度。
三、操作指南1. 准备工作在进行测试之前，请确保电池测试仪已经充满电，并将待测电池放置在室温下自然放电一段时间，使其电压稳定。
2. 测试步骤（1）将电池插入测试插槽：将待测电池的正负极分别插入测试插槽的正负极槽口中，确保接触良好。
（2）打开电源：按下电源按钮，开启电池测试仪。
此时，液晶显示屏将上电并显示电池的相关参数。
（3）选择测试模式：根据需要选择电压、电流或内阻测试模式，通过菜单界面进行操作。
（4）开始测试：按下开始测试按钮，电池测试仪将开始测试，并在液晶屏上实时显示测试结果。
（5）测试完成：测试结果将显示在液晶屏上，用户可据此判断电池的性能状况。
四、使用注意事项1. 仅供专业人士使用：本产品适用于电池维修与评估领域，使用前请确保具备相关电池测试知识。
2. 安全操作：使用过程中，请勿触摸电池测试仪的接触部件，以免触电或引起其他安全事故。
3. 防止高温：避免将电池测试仪暴露在高温环境下，以免影响其正常工作。
4. 正确存放：在长时间不使用电池测试仪时，请将其存放在阴凉、干燥的地方，避免湿气和灰尘对其造成损害。
5. 保养维护：定期清洁电池测试仪的外壳，并注意避免水或其他液体进入设备内部。
