蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。

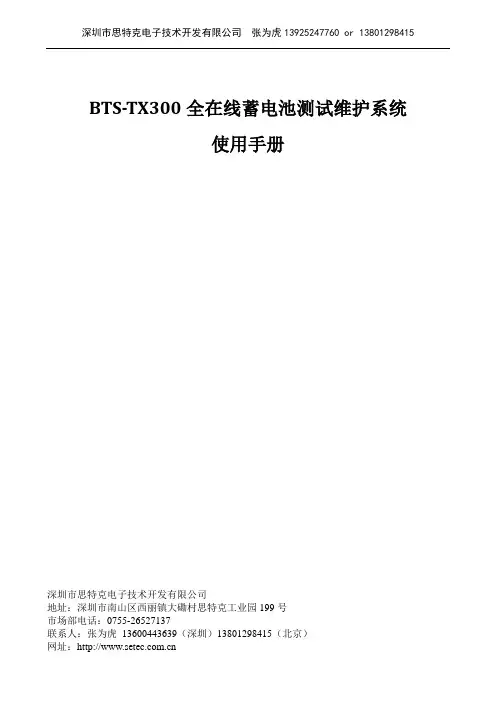

深圳市思特克电子技术开发有限公司张为虎139******** or 138********BTS-TX300全在线蓄电池测试维护系统使用手册深圳市思特克电子技术开发有限公司地址：深圳市南山区西丽镇大磡村思特克工业园199号市场部电话：0755-********联系人：张为虎136********（深圳）138********（北京）网址：前言本手册依据GB/459-2000标准要求编制本手册由深圳市思特克电子开发有限公司提出，并享有最终解释权深圳市思特克电子开发有限公司保留对本产品软件、硬件及外观进行升级换代不予提前通知的权利。
未经深圳市思特克电子开发有限公司许可，不得以任何方式复制、截取、转摘、传播该规程中的内容。
本手册适用于BTS全在线蓄电池测试维护系统.本手册版本升级恕不另行通知。
请在使用设备之前仔细阅读本手册。
目录目录第1章简介 (4)第2章概述 (5)第3章功能特点 (6)第4章技术参数 (7)第5章设备运行 (8)第6章保固承诺 (18)建议 要求警告: 电池极柱、端口和有关的附件含有铅和铅的化合物，这些物品可能会引起健康方面的问题。
请在处置过后洗手！第1章 简介本操作手册介绍-48V 电池组在线放电设备BTS-TX300的主要功能和使用方法，它将帮助您正确地设定测试仪、选择测试参数、进行放电测试，以及管理测试数据；操作手册也说明了产品维护保养、品质担保以及服务等方面的信息。
安全注意事项重要事项:在使用本测试仪以前，请先阅读以下说明：注意：表示：此项有触电危险，会导致人身伤害表示：请注意此事项。
表示：本机内部不含任何备件或可替换元件，请勿打开机箱表示：本机内有危险电压，非专业人士请勿触碰。
表示：设备工作间，电压高，电流大，请勿搬运。
非专业人员请勿操作。
警告: 为了避免在测试电池过程中发生电击事故，请按安全规程进行操作，并遵守以下几点原则：∙ 戴防护眼镜或面罩 ∙ 戴橡胶防护手套 ∙ 穿防护或工作服∙ 只做您受过培训的维护工作∙ 如果没有得到获准，在测试时不要将电池组与系统断开 ∙ 避免让自己处于回路中∙ 避免接触框架及靠近金属物品，这些可能在您接触电池时接地概述第 2 章概论用于通信机房或其他不间断掉电系统的固定式蓄电池组，其最主要的功能是当市电中断或整流设备出现故障时，能提供直流电流继续维持各种电信设备的正常运行。
电池容量测试仪操作指南说明书1. 前言电池容量测试仪是一种用于测量电池容量的设备，通过这个操作指南说明书，您将学到如何正确操作这台设备并获得准确的测试结果。
在使用之前，请仔细阅读本指南。
2. 设备介绍2.1 外观及功能电池容量测试仪外观紧凑，由主机、显示屏和操作按钮组成。
显示屏用于显示测试结果和相关信息，操作按钮用于控制不同的功能。
此设备支持电池容量测试、电池电压测试和内阻测试等功能。
2.2 规格参数- 输入电压：AC 100-240V- 输出电压：DC 1.2-36V- 测试范围：0-9999mAh- 分辨率：1mAh- 内阻测试范围：0.01-9.99Ω- 精确度：±1%3. 操作步骤3.1 准备工作在进行测试之前，请确保电池容量测试仪已连接到电源，并正确接入待测试电池。
3.2 设备开机按下设备上的电源按钮，待显示屏亮起并显示设备信息后，即可进行下一步操作。
3.3 选择测试功能使用操作按钮选择需要进行的测试功能，可以通过向左或向右调整选项，然后按下确认键进行确认。
3.4 进行测试将待测试电池正确连接至电池容量测试仪，确保极性正确无误。
然后按下开始测试的按键，测试仪将自动开始测试。
3.5 结果显示待测试完成后，测试结果将在显示屏上显示出来。
您可以通过左右按键切换不同的结果查看。
4. 注意事项- 在测试过程中，请确保电池正确接入设备，同时注意电池极性方向的正确性，以免发生损坏或安全事故。
- 长时间无操作后，设备将自动进入休眠状态，为了延长设备寿命，请及时关闭电源。
- 如果您对测试结果有疑问或需要进一步的技术支持，请参考厂家提供的联系方式与我们取得联系。
5. 故障排除如果在使用电池容量测试仪的过程中遇到任何故障，请先尝试以下解决方法：- 重新连接待测试电池，确保电池连接牢固；- 检查电池容量测试仪的电源线是否正确连接；- 尝试重启设备。
如果以上方法无法解决问题，请参考厂家提供的售后服务信息或联系技术支持。
蓄电池检测仪使用方法
嘿，朋友们！今天咱就来好好聊聊蓄电池检测仪的使用方法。
首先，你得准备好蓄电池检测仪，然后把它与蓄电池正确连接。
这一步可不能马虎，就像搭积木一样，得严丝合缝才行！连接好后，打开检测仪的开关，接下来就是见证奇迹的时刻啦！根据检测仪的指示操作，一般会显示蓄电池的电压、电流、内阻等参数。
注意啦！在操作过程中，一定要小心谨慎，可别手抖把线弄掉了，那可就前功尽弃咯！而且要确保检测仪和蓄电池的接触良好，不然得出的数据可就不准确啦。
说到这里，不得不提一下使用过程中的安全性和稳定性。
这就好比走钢丝，稍有不慎就可能出问题。
在使用蓄电池检测仪时，一定要按照说明书的要求来操作，不能随心所欲。
如果不注意安全，万一发生短路啥的，那可不得了！但是只要你操作得当，它的稳定性还是杠杠的，能准确地给你提供蓄电池的各项数据。
那蓄电池检测仪都有哪些应用场景和优势呢？这可多了去了！比如说在汽车维修行业，师傅们可以用它快速检测蓄电池的状态，判断是不是该换电池啦。
在电力系统中，也能派上大用场，随时监测蓄电池的情况，保障电力供应的稳定。
它的优势就是方便、快捷、准确呀！不用像以前那样，靠猜靠感觉来判断蓄电池的好坏。
我就曾经见过一个实际案例，有个汽车修理店的师傅，用蓄电池检测仪检测了一辆车的电池，发现电池内阻过大，电压也不太正常。
于是果断建议车主更换电池，车主还半信半疑呢。
结果换了新电池后，车子启动明显顺畅多了，车主这才心服口服。
你说这蓄电池检测仪是不是超厉害！
总之，蓄电池检测仪就是我们的好帮手，能让我们轻松了解蓄电池的状态，为我们的生活和工作带来便利。
大家一定要好好利用它呀！。
蓄电池检测仪的使用方法
蓄电池检测仪是一种用于检测蓄电池电量和状态的工具。
它可以帮助我们了解蓄电池的健康状况，以便及时更换或维修。
下面是蓄电池检测仪的使用方法。
第一步，准备工作。
首先，需要将蓄电池检测仪的电源开关打开，然后将测试线夹子连接到蓄电池的正负极上。
注意，测试线夹子的颜色应与蓄电池的正负极颜色相对应。
第二步，进行测试。
将蓄电池检测仪的测试按钮按下，等待几秒钟，直到测试结果显示在屏幕上。
测试结果通常包括蓄电池的电压、电流、电量和健康状况等信息。
如果测试结果显示蓄电池的电量低于正常水平，那么需要及时更换或充电。
第三步，分析测试结果。
根据测试结果，可以判断蓄电池的健康状况。
如果测试结果显示蓄电池的电量和健康状况都很好，那么可以继续使用。
如果测试结果显示蓄电池的电量和健康状况不佳，那么需要及时更换或维修。
第四步，注意安全。
在使用蓄电池检测仪时，需要注意安全。
首先，要确保测试线夹子连接正确，以免发生短路。
其次，要避免在潮湿或有水的地方使用蓄电池检测仪，以免发生电击事故。
最后，要避免将蓄电池检测仪长时间暴露在阳光下或高温环境中，以免损坏设备。
蓄电池检测仪是一种非常实用的工具，可以帮助我们了解蓄电池的健康状况，以便及时更换或维修。
在使用蓄电池检测仪时，需要注意安全，并按照正确的方法进行操作。
蓄电池检测仪的使用说明检测仪如何操作蓄电池检测仪，接受电导测试技术，可以便利、快速、精准的测量汽车起动电池的实际冷起动电流本领，电池本身的健康程度，以及快速检测汽车起动系统和充电系统的常见故障，有利于维护和修理人员快速精准判定汽车的故障位置，便于汽车的快速维护和修理。
1、可以测试全部的汽车起动铅酸蓄电池，包括一般铅酸电池、AGM 平板电池、AGM 卷绕电池、胶体电池等。
2、可以直接检测出坏格电池。
3、具有极性反接保护功能，夹子反接不会损坏测试仪，也不会对汽车和电池有任何不良影响。
4、可以直接测试亏电电池，无需先充分电再测试。
5、测试标准包括目前世界上绝大部分常用电池标准，如 CCA、BCI，CA，MCA，JIS，DIN，IEC，EN，SAE、GB。
6、多语种支持，客户可选择不同的语言包，语言包可选的语言有：中文简体、中文繁体、英语、日语、俄语、西班牙语、法语、意大利语、德语等,还可以依据客户的需求订制不同的语言包。
1.2 产品功能蓄电池检测仪，其紧要功能有：汽车蓄电池检测、汽车起动系统检测、汽车充电系统检测，以及其他附加功能。
汽车蓄电池检测，紧要是对汽车蓄电池的健康情形进行分析，计算出蓄电池的蓄电池检测仪使用说明书实际冷起动本领，判定出电池的老化程度，为汽车蓄电池的检测和维护供应牢靠的分析依据。
当蓄电池老化时，可以提前告知车主更换蓄电池。
汽车起动系统检测，紧要是对汽车起动电机进行检测与分析，检测起动电机的实际所需起动电流，起动电压，从而可以判定出起动电机是否正常。
起动电机不正常，可能有以下原因引起：润滑系统显现故障，致使起动负载力矩增大；汽车启动电机转子扫膛，致使启动电机自身摩擦增大等。
汽车充电系统检测，紧要是对汽车充电系统进行检测与分析，包括发电机、整流器、整流二极管等，通过检测，可以知道发电机输出电压是否正常，整流二极管是否正常，充电电流是否正常。
假如发电机输出电压或电流不正常或整流二极管部分损坏，就会使蓄电池始终处于过充电或充不满电的状态，致使蓄电池快速损坏，也会使汽车其他负载电器的使用寿命大大缩短。
目录一. 概述 (3)1. 电池结构及工作原理. (3)1.1. 电池结构图 (3)1.2. 工作原理 (4)1.3. 铅酸蓄电池电化学原理 (4)1.4. 电池技术特性 (5)二. 测试原理 (7)1. 蓄电池剩余容量放电和充电过程的数学模型. (7)2. 蓄电池剩余容量在线测试仪的研制方案. (8)3. 蓄电池剩余容量在线测试仪的实现. (9)三. 测试方式比较 (9)1. 离线式放电法技术分析. (9)2. 在线评估式放电法技术分析. (10)3. 全在线放电技术分析. (11)3.1. 在线放电结束后，自动完成在线充电恢复等电位连接 (12)3.2. 在线放电“无缝连接”技术 (13)4. 在线放电技术与当前放电技术对比分析. (13)4.1. 与离线放电技术对比分析 (13)4.2. 与在线评估式放电技术对比分析 (14)四. 测试方法 (14)1. 半荷内阻法. (14)1.1. 电池组放电的电压曲线族 (14)1.2. 蓄电池组放电的内阻曲线族 (16)1.3. 电池组放电下内阻分布的反差曲线 (18)1.4. 半荷内阻法及判别准确率 (19)1.5. 半荷内阻法实用关键问题探讨 (21)1.6. 从蓄电池组的压阻曲线族看蓄电池检测技术的演变 (23)1.7. 结语 (25)2. 内阻法. (25)2.1. 内阻法预测剩余容量的实施方案 (25)2.2. 高噪声情况下在线测量方法的改进 (27)2.3. 实验结果 (29)五. 测试设备 (30)六. 解决方法 (42)1. 活性剂. (42)1.1. 功能原理 (42)1.2. 产品特点 (42)2. 安装铅酸电池再生器——解决硫化的最佳利器. (43)2.1. 再生器的功能原理 (43)2.2. 再生器的特点 (44)2.3. 再生器使用方法 (44)2.4. 再生器注意事项 (44)一.概述1.电池结构及工作原理1.1. 电池结构图蓄电池结构图①电池槽、盖一一选用超强阻燃ABS塑料；②提手一一便于搬运；③正负极群一一板栅采用特殊的铅钙锡铝四元合金，抗伸延，耐腐蚀，析氢过电位高;④微细玻璃纤维隔板一一优选隔板；⑤汇流排一一耐大电流冲击；⑥端子 -- 内嵌铜芯，使其电阻最小化，极柱密圭寸采用瑞士专利技术;⑦安全阀——具有耐酸和良好的弹性恢复能力。
