HY1001放电测试仪使用说明书

蓄电池放电测试仪操作规程
1. 确保蓄电池放电测试仪处于关闭状态，将测试仪连接至蓄电池正负电极上。

2. 检查蓄电池放电测试仪的电源是否已接通，并确保电源电压符合设备要求。

3. 打开蓄电池放电测试仪的电源开关，并按照设备的操作界面上的指示进行设置相关参数，如放电电流、放电时间等。

4. 在设置好相关参数后，按下开始放电按钮，蓄电池放电测试仪将开始工作。

5. 在放电过程中，应密切观察蓄电池放电测试仪的工作状态，如放电电流、放电时间等。

6. 在放电过程结束后，按下停止放电按钮，蓄电池放电测试仪将停止工作。

7. 关闭蓄电池放电测试仪的电源开关，并断开测试仪与蓄电池之间的连接。

8. 将蓄电池放电测试仪清洁干净，并妥善存放，确保设备的安全。

9. 对测试结果进行记录和分析，并根据需要采取相应的措施，如充电、更换蓄电池等。

10. 如有异常情况或操作问题，应立即停止使用并及时联系维修人员进行处理。

电瓶容量放电测试仪的使用方法嘿，大家好！今天咱们聊聊一个看似复杂但其实超简单的工具——电瓶容量放电测试仪。

别一听到“电瓶”就心头一紧，感觉像是要走进实验室，实际上它就像一个小工具，能帮你检查电瓶是不是“精神饱满”，还是有点“心不在焉”了。

你可能会说，电瓶是不是坏了，应该去找专业的维修店检查，那肯定是没错的。

不过，如果你手头有个电瓶容量放电测试仪，自己在家也能搞定，轻松又省钱。

咱们就聊聊这个测试仪到底怎么用，搞懂了，你就能成为一个“电瓶小达人”！测试仪本身并不难看，个头也不大，差不多就跟个手机差不多大，放在手里轻松得很。

拿到手后，别着急操作，先看看说明书，虽然这东西有时候很枯燥，但别小看它，里面有些小窍门可不能忽视。

特别是关于电瓶接口的说明，免得一不小心把电瓶搞坏了，嘿，别问我怎么知道的。

说到连接电瓶，咱们就得来点儿“精细活”了。

正常情况下，电瓶上会有两个接头，一个正极一个负极，正负极就像夫妻俩一样，必须配对才能“和谐共处”。

测试仪也有两个夹子，红色的是正极，黑色的是负极。

别看它们简单，真得细心点，不要搞错了。

如果夹子接错了，估计你的电瓶就像生气的小猫一样，生气了，不肯工作。

接好之后，直接打开测试仪，它会自动显示出电瓶的当前电量，这就好像是给电瓶做个体检，看看它是不是“健康”。

电瓶容量放电测试仪的工作原理其实很简单，它通过给电瓶施加一定的负载，然后观察电压变化。

就像你去跑步机上跑步，测试仪就是模拟负载，看看电瓶在“运动”过程中能保持多少能量。

像这样一边放电一边测试，基本上能看出电瓶是否能在正常工作中发挥作用。

电压如果掉得太快，那说明电瓶可能已经“体力透支”，需要更换了。

要是掉得不明显，电瓶就还挺有劲，完全能继续“干活”了。

测试过程中，你会看到测试仪上有个小小的液晶显示屏，数字跳动的速度就像看个小型竞赛一样刺激。

别着急，测试大概需要十几分钟，这段时间，你可以坐在旁边喝口水，或者刷刷手机，不必时刻盯着。

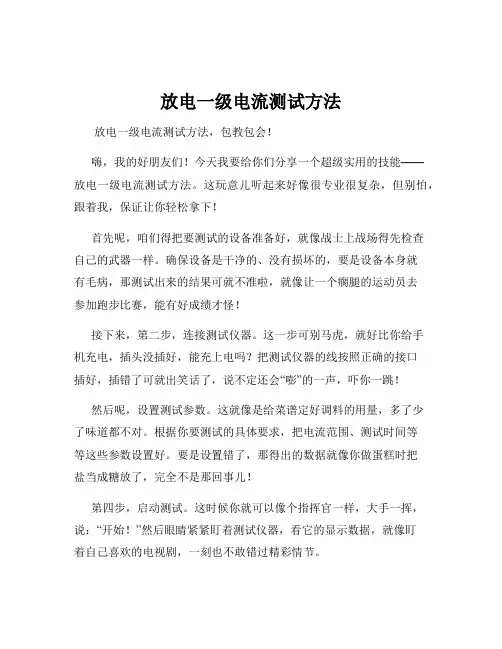

放电一级电流测试方法放电一级电流测试方法，包教包会！嗨，我的好朋友们！今天我要给你们分享一个超级实用的技能——放电一级电流测试方法。

这玩意儿听起来好像很专业很复杂，但别怕，跟着我，保证让你轻松拿下！首先呢，咱们得把要测试的设备准备好，就像战士上战场得先检查自己的武器一样。

确保设备是干净的、没有损坏的，要是设备本身就有毛病，那测试出来的结果可就不准啦，就像让一个瘸腿的运动员去参加跑步比赛，能有好成绩才怪！接下来，第二步，连接测试仪器。

这一步可别马虎，就好比你给手机充电，插头没插好，能充上电吗？把测试仪器的线按照正确的接口插好，插错了可就出笑话了，说不定还会“嘭”的一声，吓你一跳！然后呢，设置测试参数。

这就像是给菜谱定好调料的用量，多了少了味道都不对。

根据你要测试的具体要求，把电流范围、测试时间等等这些参数设置好。

要是设置错了，那得出的数据就像你做蛋糕时把盐当成糖放了，完全不是那回事儿！第四步，启动测试。

这时候你就可以像个指挥官一样，大手一挥，说：“开始！”然后眼睛紧紧盯着测试仪器，看它的显示数据，就像盯着自己喜欢的电视剧，一刻也不敢错过精彩情节。

在测试的过程中，要时刻留意有没有异常情况。

比如说电流突然飙升或者下降得厉害，这就好像开车的时候仪表盘突然乱闪，那肯定是有问题啦！如果出现异常，赶紧停止测试，找出原因解决掉，不然得出的结果就跟瞎蒙的差不多。

测试完成后，别忘了记录数据。

这可是最重要的成果，就像你辛苦种了一季的庄稼，到收获的时候可不能忘了收啊！把数据认真地记下来，多核对几遍，别记错了，不然前面的努力可就白费啦。

最后，分析数据得出结论。

这一步就像是侦探破案，从一堆线索里找出真相。

看看测试的数据是不是符合要求，不符合的话，就得重新再来一遍，直到得出满意的结果为止。

我跟你们说，我之前有一次做这个测试，紧张得手都发抖，结果把线插错了，闹了个大笑话。

不过从那以后，我就记住了，每一步都得小心翼翼，不能马虎。

放电测试仪使用方法
放电测试仪是一种用于检测电气设备绝缘性能的测试仪器。

它可以测
量设备在高压条件下的绝缘强度，以判断其是否符合安全标准。

下面
是放电测试仪的使用方法：
1. 准备工作
首先，需要将放电测试仪连接到电源并打开开关。

然后，将测试仪的
探头连接到需要进行测试的设备上。

在连接探头之前，应该先检查探
头是否干净，以避免影响测试结果。

2. 进行测试
接下来，可以开始进行测试了。

在进行测试之前，应该先设置好所需
的参数，例如测试时间、电压等级等。

然后按下开始按钮启动测试。

在进行测试时，应该保持安静并避免触碰探头或设备。

如果出现异常
情况（例如设备发生火花或冒烟），应立即停止测试并采取相应措施。

3. 分析结果
当测试结束后，可以查看结果并进行分析。

如果设备通过了测试，则可以认为其绝缘性能良好；如果未通过，则需要进一步检查并采取修复措施。

4. 维护保养
最后，在使用完放电测试仪后，应该及时对其进行清洁和维护保养。

例如，可以使用干净的布将测试仪表面擦拭干净，并定期进行校准和维修。

总之，放电测试仪是一种非常重要的测试仪器，它可以帮助我们检测电气设备的绝缘性能，保障人员和设备的安全。

在使用时，需要严格按照说明书和操作规程进行操作，并注意安全事项。

锂电池放电测试仪使用方法嘿，大家好哇！今天咱来聊聊锂电池放电测试仪的使用方法。

有一回啊，我买了个新的锂电池，想测试一下它的性能。

“哎呀，这可咋办呢？”我就想起了有个朋友跟我说过锂电池放电测试仪这玩意儿。

我赶紧去借了一个回来。

拿到测试仪，我先仔细看了看。

“哇，这东西看着还挺复杂。

”不过没关系，咱慢慢研究。

首先呢，要把测试仪的电源线插上，通上电。

“嘿，这可不能插错了。

”然后把锂电池拿过来，找到正负极，把测试仪的夹子夹在正负极上。

“哎呀，可得夹稳了。

”接着，打开测试仪的开关。

这时候，屏幕上就会显示一些数据。

“哇，这都是啥呀？”别着急，咱慢慢看。

上面有电压、电流、容量啥的。

我就盯着屏幕，看着那些数字在变化。

“哎呀，这可真神奇。

”我记得有一次，我测试一个旧的锂电池。

一开始还好好的，突然屏幕上的数字就乱跳起来。

“哎呀，这是咋回事呢？”我赶紧把测试仪关了，检查了一下锂电池和测试仪的连接。

原来是夹子有点松了。

“哎呀，这可不能马虎。

”我把夹子重新夹好，又打开测试仪。

这次就正常了。

在测试的过程中，要注意观察锂电池的温度。

如果温度太高了，就得赶紧停下来。

“哎呀，这可不能把电池给弄坏了。

”等测试完了，把测试仪的夹子取下来，关掉开关，拔掉电源线。

“哎呀，这可不能忘了。

”总之啊，使用锂电池放电测试仪要小心谨慎。

“哎呀，以后咱要是再测试锂电池，就知道怎么用了。

”希望大家都能正确使用测试仪，了解锂电池的性能。

“哎呀，一起试试吧。

”。

电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。

本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。

二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。

2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。

3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。

4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。

5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。

6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。

三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。

- 按照使用手册要求，选择适用的测试模式和参数。

2. 连接电池a) 将测试仪的测试夹具与电池端子连接。

确保连接牢固，避免电池松动或掉落。

b) 检查连接，确保仪器和电池之间不存在异常情况。

3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。

b) 按下仪器上的开始按钮，开始进行电池测试。

c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。

4. 结果分析a) 测试完成后，屏幕将显示测试结果。

b) 根据测试结果，判断电池性能是否达到预期要求。

c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。

5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。

b) 断开电池与测试仪之间的连接，并清理测试仪器。

四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。

以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。

- 检查电池是否充电或更换电池。

2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。

放电计数器测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、原理 (5)二、动作的检查方法及计数器检测仪原理 (6)三、操作方法 (7)四、注意事项 (9)HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。

图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构。

当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器 C 充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数。

改变R1及R2的阻值，可使记数器具有不同的灵敏度。

一般最小动作电流为100A（8／20μs）的冲击电流。

因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示ZK－8型动作计数器的结构，系整流式结构。

避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数。

该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。

蓄电池冲、放电测试仪操作使用说明书一、操作步骤1. 接线：将放电仪与蓄电池放电电源端子连接。

红线接线柱接于放电仪“+”端，另一端红线接于蓄电池放电端子正极；黑色接线柱接于放电仪“-”端，另一端黑色细线接于蓄电池放电端子负极。

接线完毕后应认真检查接线是否正确，注意电池输入端子正、负极是否正确不应接反。

2. 拉开直流充电屏上蓄电池进线开关。

3. 合上放电仪上控制空开，进入放电参数设置：放电电流10A，放电时间9小时，蓄电池组最低电压设置为198V。

4. 合上直流充电屏上放电空开，开始放电。

5. 放电过程中，每1个小时应在集中监控器上查看并记录每只蓄电池电压、电流、温度及整组电池电压；每2个小时用万用表对每只蓄电池及整组电池实测一次电压并记录。

在蓄电池放电结束前（快到9个小时）提前进行最后一次电压测量、记录。

6. 放电结束时，拉开直流充电屏上放电开关；7. 合上直流充电屏上蓄电池进线开关，在控制器中手动修改为均充（菜单—充电机控制—密码：11111，将“一组”的浮充状态改为均充，通过左右方向键修改），蓄电池恢复均充。

二、应急措施及注意事项1. 当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。

2. 当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池电压不得低于198V 而过放电。

3. 放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。

4. 放电检测仪和电池连接时，正负不得反接!5. 设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!6. 放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。

7. 放电及测试蓄电池电压时应做好安全措施严禁正负极发生短路现象。

8. 蓄电池充、放电过程中，应尽量减少开关操作。

9. 放电过程中，值班人员应加强对直流高频模块（交直流输入输出电压）及直流屏控、合母电压的监控，发现异常时及时进行汇报及处理；编制：质量管理部审核：批准：。

操作使用手册便携式VOCs气体检测仪OPERATIONMANUAL系列HYS1000/1001/1002/1003使用前须知注意特别提示警告配置1、标准配置2、可选配置产品概述部件构成技术指标电池充电时钟电池仪器操作打开/关闭仪器开机后显示屏主界面显示内部数据界面功能选择界面校准功能a) 校准零点b) 校准量程c) 连续校准d) 校准周期测量功能a) 气体种类b) 气体单位c) 测量范围1112223346789101112121313141515161617171718191920202121222223232424252526272828282929323338d) 自定义CFe) 测量去除率查询功能a) 数据查询b) 报警查询c) 校准查询d) 数据清除e) 版本信息设定功能a) 报警设置b) 仪表设置时间设定泵速设定存储设定用户设定现场设定仪器标定报警信号数据采集与PC机进行数据传输内置采样泵外部过滤组件日常维护附录A（故障处理）附录B（气体因子详情种类）产品保修卡CONTENTS使用前须知USEFUL TIPS注 意ATTENTION任何人在对产品进行使用、维护、检修前必须先阅读本手册。

只有按厂家的指示使用、维护和检修，产品的运行才能达到设计要求。

用户应了解如何设定仪表参数，并理解所获检测数据的含义。

为防止电击危险，打开仪器盖前一定要关闭电源。

为维修取下传感器前，请断开电池与仪器的连接。

在开盖的情况下绝对禁止操作。

务必在确认无危险的区域打开仪器盖及取下传感器。

本公司生产的HYPERSENSE1000系列便携式VOC气体检测仪产品简称HYS1000系列，HYS1000款和HYS1002款均取得本质安全认证。

特别提示SPECIAL NOTES仪器首次开机，由于检测腔内可能会存有少量有机/无机气体，会导致仪器显示的示值浓度有数据，这属于仪器的正常现象。

首次开机可在不存在有机气体、有毒有害气体的场所打开本仪器，待检测腔内气体排空后，仪器示值浓度自动恢复为无有机气体、无有毒有害气体的零值状态。

局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。

广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。

本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。

仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。

5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。

6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转：以30°为一档，可作120°旋转。

③显示方式：椭圆——直线。

④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。

8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。
