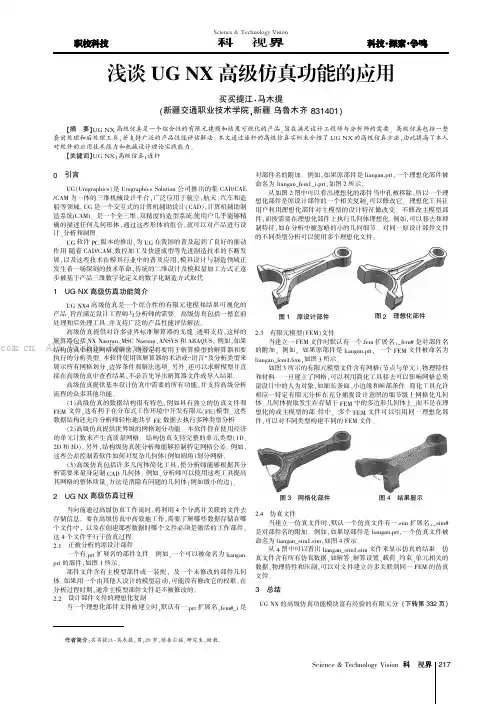

Science &Technology Vision 科技视界2.3有限元模型(FEM)文件当建立一FEM 文件时默认有一个.fem 扩展名,_fem#是对部件名的附加。
例如,如果原部件是liangan.prt,一个FEM 文件被命名为liangan_fem1.fem,如图3所示。
如图3所示的有限元模型文件含有网格(节点与单元)、物理特性和材料。
一旦建立了网格,可以利用简化工具移去可以影响网格总质量设计中的人为对象,如细长条面、小边缘和峡部条件。
简化工具允许相应一特定有限元分析在充分捕捉设计意图的细节级上网格化几何体。
几何体提取发生在存储于FEM 中的多边形几何体上,而不是在理想化的或主模型的部件中。
多个FEM 文件可以引用同一理想化部件,可以对不同类型构建不同的FEM 文件。
2.4仿真文件当建立一仿真文件时,默认一个仿真文件有一.sim 扩展名,_sim#是对部件名的附加。
例如,如果原部件是liangan.prt,一个仿真文件被命名为liangan_sim1.sim,如图4所示。
从4图中可以看出liangan_sim1.sim 文件来显示仿真的结果。
仿真文件含有所有仿真数据,如解答、解算设置、载荷、约束、单元相关的数据、物理特性和压制,可以对文件建立许多关联到同一FEM 的仿真文件。
3总结UG NX 的高级仿真功能模块富有经验的有限元分(下转第332页)图1原设计部件图2理想化部件图3网格化部件图4结果显示217。
方案包含完整的前后处理工具图15按照测量理论,从上述计算式可求得三维坐标法放样精度为2Z·cos2α+D2·cos2Z·cos2α·M2Z/ρ2+D2·sin只要我们在工作中能做到耐心细心。
为了更好地在高职体育。
. All Rights Reserved.。
NX模块功能说明1. NX/Gateway（NX入口模块）NX入口模块是连接NX软件所有其他模块的基本框架，是启动NX软件时运行的第一个模块，该模块为NX软件的其他各模块运行提供了底层的统一数据库支持和一个窗口化的图形交互环境，执行包括打开、创建、存储NX模型、屏幕布局、视图定义、模型显示、消隐、着色、放大、旋转、模型漫游、图层管理、绘图输出、绘图机队列管理、模块使用权浮动管理等关键功能，同时该模块还包括以下功能：●∙包括表达式查询、特征查询、模型信息查询、坐标查询、距离测量、曲线曲率分析、曲面光顺分析、实体物理特性自动计算功能在内的对象信息查询和分析功能；●∙用于定义标准化系列零件族的电子表格功能；●∙快速常用功能弹出菜单、可用户化定义热键和主题相关自动查找联机帮助等，方便用户学习和使用的辅助功能；●∙按可用于互联网主页的图片文件格式生成NX零件或装配模型的图片文件，这些格式包括：CGM、VRML、TIFF、MPEG、GIF和JPEG；●∙输入、输出CGM、NX/Parasolid等格式几何数据；●∙Macro宏命令自动记录、回放功能；●∙User Tools用户自定义图形菜单功能，使用户可以快速访问其常用功能或二次开发的功能。
2. TcEng - NX Manager NX（TcEng - NX Manager NX管理器）NX Manager NX管理器是为了NX提供的工作组管理解决方案。
NX Manager提供了入门级的安全库，以控制和保护NX CAD数据。
Teamcenter Engineering（工程协同）将环境扩展到管理CAD数据之外，无论数据来自I deas NX Series、NX、Solid Edge、CAM和CAE系统或对手的CAD产品，系统都通过工作流管理、变更管理、管理产品配置等特性为客户提供重要的价值。
3. TcEng - CAD Manager Server（TcEng - CAD Manager Server管理器）CAD Manager Server管理器的license不仅可以使CAD客户端可以管理CAD数据，还提供了一系列入门级的Teamcenter Engineering的功能，例如工作空间管理，通用外壳、系统管理员，与数据库的连接等。

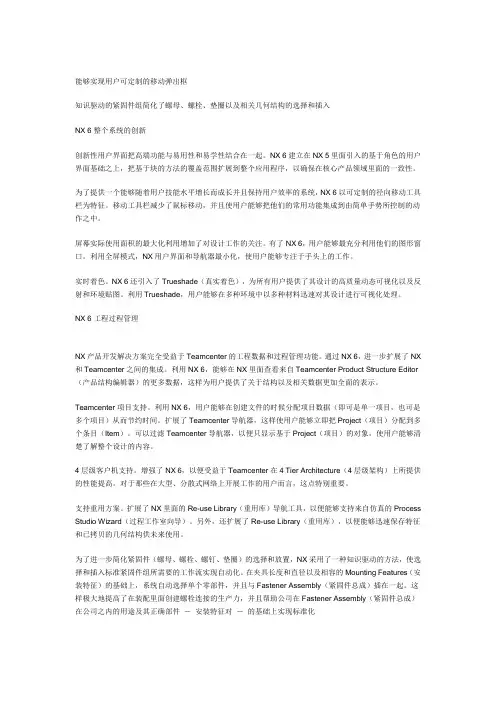

能够实现用户可定制的移动弹出框知识驱动的紧固件组简化了螺母、螺栓、垫圈以及相关几何结构的选择和插入NX 6整个系统的创新创新性用户界面把高端功能与易用性和易学性结合在一起。
NX 6建立在NX 5里面引入的基于角色的用户界面基础之上，把基于块的方法的覆盖范围扩展到整个应用程序，以确保在核心产品领域里面的一致性。
为了提供一个能够随着用户技能水平增长而成长并且保持用户效率的系统，NX 6以可定制的径向移动工具栏为特征。
移动工具栏减少了鼠标移动，并且使用户能够把他们的常用功能集成到由简单手势所控制的动作之中。
屏幕实际使用面积的最大化利用增加了对设计工作的关注。
有了NX 6，用户能够最充分利用他们的图形窗口。
利用全屏模式，NX用户界面和导航器最小化，使用户能够专注于手头上的工作。
实时着色。
NX 6还引入了Trueshade（真实着色），为所有用户提供了其设计的高质量动态可视化以及反射和环境贴图。
利用Trueshade，用户能够在多种环境中以多种材料迅速对其设计进行可视化处理。
NX 6工程过程管理NX产品开发解决方案完全受益于Teamcenter的工程数据和过程管理功能。
通过NX 6，进一步扩展了NX 和Teamcenter之间的集成。
利用NX 6，能够在NX里面查看来自Teamcenter Product Structure Editor （产品结构编辑器）的更多数据，这样为用户提供了关于结构以及相关数据更加全面的表示。
Teamcenter项目支持。
利用NX 6，用户能够在创建文件的时候分配项目数据（即可是单一项目，也可是多个项目）从而节约时间。
扩展了Teamcenter导航器，这样使用户能够立即把Project（项目）分配到多个条目（Item）。
可以过滤Teamcenter导航器，以便只显示基于Project（项目）的对象，使用户能够清楚了解整个设计的内容。
4层级客户机支持。
增强了NX 6，以便受益于Teamcenter在4 Tier Architecture（4层级架构）上所提供的性能提高。
UG-NX有限元仿真高级仿真热体和流体分析技术概述UG-NX（Unigraphics-NX）是一款由西门子PLM软件开发的计算机辅助设计（CAD）、计算机辅助制造（CAM）和计算机辅助工程（CAE）软件。
UG-NX提供了一系列高级仿真工具，其中包括热体和流体分析技术。
本文档将介绍UG-NX中的高级仿真热体和流体分析技术及其应用。
1. UG-NX高级仿真热体分析技术UG-NX提供了强大的热体分析功能，能够对热传导、热辐射和热对流等问题进行模拟和分析。
以下是UG-NX高级仿真热体分析技术的一些主要特点：1.1 热传导分析UG-NX可以模拟和分析材料之间的热传导过程。
用户可以定义材料的热导率，以及模型的初始温度和边界条件。
通过求解热传导方程，UG-NX可以计算出模型在不同时间和位置的温度分布，并可视化显示结果。
1.2 热辐射分析UG-NX还提供了热辐射分析功能，用户可以定义模型表面的辐射率和环境温度，并模拟物体通过辐射释放热量的过程。
UG-NX可以计算出模型在不同条件下的表面温度分布，并可生成热辐射通量图，帮助用户深入了解热辐射对模型的影响。
1.3 热对流分析UG-NX还支持热对流分析，用户可以定义模型与周围流体之间的热传递系数，并模拟固体物体通过对流传热的过程。
UG-NX可以计算出模型在不同空气速度和温度差条件下的温度分布，并可生成热传递系数分布图，帮助用户评估对流对模型的影响。
2. UG-NX高级仿真流体分析技术UG-NX还提供了强大的流体分析功能，能够对流体的流动和压力进行模拟和分析。
以下是UG-NX高级仿真流体分析技术的一些主要特点：2.1 流动分析UG-NX可以模拟和分析流体在不同几何体和边界条件下的流动行为。
用户可以定义流体的初始条件和边界条件，并采用Navier-Stokes方程求解器对流动进行数值求解。
UG-NX可以计算出流体的速度场、压力场和流线图，帮助用户了解流体在模型内的流动情况。

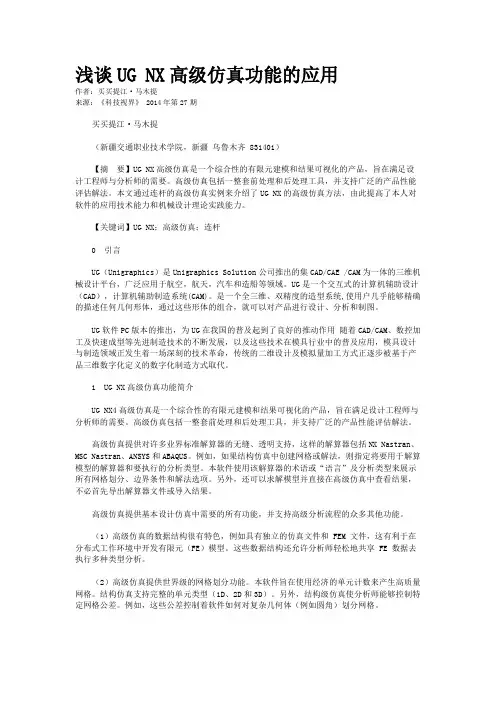

浅谈UG NX高级仿真功能的应用作者：买买提江·马木提来源：《科技视界》 2014年第27期买买提江·马木提（新疆交通职业技术学院，新疆乌鲁木齐 831401）【摘要】UG NX高级仿真是一个综合性的有限元建模和结果可视化的产品，旨在满足设计工程师与分析师的需要。
高级仿真包括一整套前处理和后处理工具，并支持广泛的产品性能评估解法。
本文通过连杆的高级仿真实例来介绍了UG NX的高级仿真方法，由此提高了本人对软件的应用技术能力和机械设计理论实践能力。
【关键词】UG NX；高级仿真；连杆0 引言UG（Unigraphics）是Unigraphics Solution公司推出的集CAD/CAE /CAM为一体的三维机械设计平台，广泛应用于航空，航天，汽车和造船等领域。
UG是一个交互式的计算机辅助设计（CAD），计算机辅助制造系统(CAM)。
是一个全三维、双精度的造型系统,使用户几乎能够精确的描述任何几何形体，通过这些形体的组合，就可以对产品进行设计、分析和制图。
UG软件PC版本的推出，为UG在我国的普及起到了良好的推动作用随着CAD/CAM、数控加工及快速成型等先进制造技术的不断发展，以及这些技术在模具行业中的普及应用，模具设计与制造领域正发生着一场深刻的技术革命，传统的二维设计及模拟量加工方式正逐步被基于产品三维数字化定义的数字化制造方式取代。
1 UG NX高级仿真功能简介UG NX4高级仿真是一个综合性的有限元建模和结果可视化的产品，旨在满足设计工程师与分析师的需要。
高级仿真包括一整套前处理和后处理工具，并支持广泛的产品性能评估解法。
高级仿真提供对许多业界标准解算器的无缝、透明支持，这样的解算器包括NX Nastran、MSC Nastran、ANSYS和ABAQUS。
例如，如果结构仿真中创建网格或解法，则指定将要用于解算模型的解算器和要执行的分析类型。
本软件使用该解算器的术语或“语言”及分析类型来展示所有网格划分、边界条件和解法选项。
