印前流程图

印刷工艺流程图印刷工艺流程图印刷工艺是印刷生产过程中的一系列工作流程，包括设计制版、印刷、装订等环节。

下面是一个简单的印刷工艺流程图：一、设计制版阶段设计制版是整个印刷工艺的起点，主要包括以下几个环节：1. 设计：根据客户需求和印刷要求，进行平面设计和排版。

2. 出版：将设计稿转换为印刷所需的色彩模式和分辨率。

3. 制版：使用计算机软件将设计稿转换为电子版制版文件，如PDF或AI。

4. 颜色校对：使用特殊仪器对制版文件进行色彩校对，保证输出色彩准确。

二、印刷阶段印刷是制版后的下一步操作，主要包括以下几个环节：1. 印刷材料准备：根据印刷需求准备纸张、油墨、润版液等印刷材料。

2. 印刷机调整：根据印刷要求，调整印刷机的压力、速度、墨水供给等参数。

3. 印刷：将制版文件放置在印刷机上，通过印刷机的辊筒转动和压力作用，将油墨转移到纸张上。

4. 后处理：印刷完成后，对印刷品进行加工处理，如裁切、烫金、覆膜等。

三、装订阶段装订是印刷品最后一个环节，包括以下几个步骤：1. 折页：将印刷品按照设计要求进行折叠。

2. 裁切：将已折叠的印刷品根据尺寸要求进行裁切，使其变成最终的产品。

3. 装订：将裁切好的印刷品按照客户要求进行装订，可以选择订线、胶装、锁线等方式。

4. 检查：对装订完成的产品进行质量检查，确保没有错页、漏页等问题。

5. 包装：将装订好的产品进行包装，通常使用纸箱或塑料袋进行包装。

以上是一个简单的印刷工艺流程图，流程中可能还会有其他环节，具体根据不同的印刷需求而定。

印刷工艺的顺利进行需要科学、准确的操作和严格的验收标准，以确保印刷品的质量和效果。

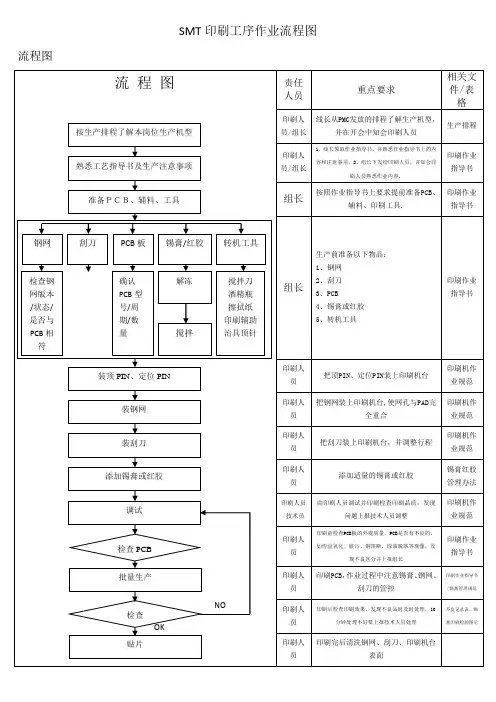

SMT印刷工序作业流程图流程图作业内容1、熟悉工艺指导书及生产注意事项参照《锡膏印刷作业指导书》,里面有一些产品的特殊要求。

2、准备ＰＣＢ、辅料、工具2。

1、工具准备：搅拌刀、酒精瓶、擦拭纸、顶针、印刷治具、气枪、放大镜（针对一些特殊产品）2.2、锡膏、红胶准备根据产品要求选择无铅锡膏、有铅锡膏、红胶。

千住锡膏(M705—GRN360—K2）在室温下进行回温2小时。

车间温度：18~26℃,车间湿度40—70％。

已回温未开封的焊膏不得放置超过24小时，超过24小时应重新放回冰箱，下次先领用；同一瓶焊膏的回温次数≤2次。

乐泰锡膏（CR37)在室温下进行回温4小时。

车间温度：18~26℃,车间湿度40-70％.已回温未开封的焊膏不得放置超过24小时，超过24小时应重新放回冰箱，下次先领用；同一瓶焊膏的回温次数≤2次.贴片胶使用前，应先从冷藏柜中取出，放置在阴凉处(不要放在冰柜顶部）回温，ESGS。

W880、富士NE3000S回温时间3-4小时。

回温时不应打开封口，贴片胶只允许回温一次. 锡膏搅拌时间3分钟。

2.3、准备PCB板2。

3.1、确认PCB型号/周期/数量/版本号/包装状态（OSP必须是真空袋包装).2。

3.2、确认领取时是否有不同版本的PCB,如果有必须确认清楚.2。

4、刮刀准备2。

4.1、每次生产前必须先检查刮刀的平整度、变形、磨损情况，若不良现象存在于印刷区域中，致使无法印刷出品品质合格的图形，该刮刀必须报废处理；若不影响印刷效果或不良情况未在印刷区域中,则需请技术部确认后方可使用。

2. 4.2、上述情况必须完全记录在《SMT制程记录表》上。

2。

5、准备钢网2。

5。

1、检查钢网版本/状态/是否与PCB相符。

2.5。

2、每次使用前必须先检查钢网的平整度、变形、磨损、钢网绷网、张力,若不良现象存在于需印刷的图形之上致使无法印刷出合格的图形，该钢网必须报废处理；2.5。

3、若不影响印刷效果或不良情况未在印刷图形之上，则需请技术部确认后,才能使用；针对绷网胶水开裂致使钢网松弛现象，则需请技术部进行绷网处理之后，测试张力大于30N/cm，方可使用。

印刷工作流程印刷工作流程是一套标准的生产流程，用于确保印刷作品的质量、安全和效率。

一般而言，印刷生产流程可以分为预处理、印前、印刷、质检和后处理五个阶段。

接下来将详细介绍印刷工作流程各个阶段的内容。

一、预处理预处理是印刷工作流程的第一环节，也是最重要的环节之一。

这个阶段主要包括以下四个步骤：1、设计和审稿：印刷品的设计和审稿是印刷工作流程的关键步骤。

设计师必须掌握印刷品的设计原则，了解颜色、排版和字体的搭配，以及不同印刷方式的要求。

同时，审稿人员需要仔细检查每一页的文本和图像，确保内容准确无误。

2、预处理：预处理是将印刷品设计文件转化为印刷机能识别的文件格式。

这个过程主要包括图像处理、文字转化、颜色分离和输出。

3、机台准备：印刷机是印刷品产生的关键设备，机台准备非常重要。

这个过程主要包括机器设备清洗、材料准备和印版制作。

4、印刷调试：在进行正式印刷前，需要进行印刷调试。

这个阶段主要调整印刷质量和效率，确保印刷品质量达到标准。

二、印前印前是印刷工作流程的第二个环节，也是印刷品生产的关键阶段。

这个阶段主要包括以下四个步骤：1、打样：打样是印前工作流程的关键性环节，通过打样可以提前发现问题，从而避免在后面生产过程中出现问题。

2、校对：印前工作流程中的校对是检查决定印刷品质量的关键步骤，需要核对所有与前述设计和审稿相关的内容是否准确无误。

3、制版：印前工作流程的制版是制作印刷版的过程，该过程需要在借助一系列设备和工具进行。

制版技巧直接影响到后续印刷的质量和效率。

4、输出：输出是将印刷机能识别的文件格式传输到输出设备中所依据的步骤。

输出设备包括印刷机、数码印刷设备和绘图仪。

输出阶段需要进行颜色分离、数据完整性校验和文件单页调整等操作。

三、印刷印刷是印刷工作流程最关键的环节之一，也是整个印刷工作流程中产品生产的重点阶段。

印刷过程中需要完成以下五个步骤：1、设备准备：设备准备包括机器设备清洁和维护、油墨和材料的准备和生产环境的准备。

值
种类
13g
过油 种类
水油 粘度
晒版记 录
条码 内容
条码等 级
制程 情况
材料 工艺
备 注
4.生产控制
1）机台人员检查是否存在油墨乳化现象
油墨乳化：
在平版印刷中油 墨和润版液进行高速 挤压接触，油墨与润 版液发生乳化，形成 油中水型的乳液。使 油墨的流动性和粘性 发生变化，印刷适性 变差，干燥变慢，造 成印刷故障。另外因 乳化而形成水中油型 乳液时油墨微粒分散 到润版液中而造成浮 脏。
收纸装置
供墨系统装置
胶印机
压印装置
5.晒 版
用接触曝光的方法把阴图或阳图底片上的信息转移到印版 或其它感光材料上的过程。
6.胶 印
即平印、印刷品的图文先印在中间 载体上，（胶布）再转移到承印物 上的间接印刷方式。
利用油水互不相溶的原理，使油墨和水在同一平面印 版上保持相互平衡关系，来实现油墨的转移。
彩箱：A类产品≤0.2； B类产品≤0.25； C类产品≤0.25；
烟包：主要部位不允许；次要部位ø≤0.5，同一表面≤1个； 彩盒：A类产品主要部位ø≤0.5，次要部位ø≤1.0；
B类产品主要部位ø≤1.0，次要部位ø≤2.0； C类产品主要部位ø≤2.0，次要部位ø≤3.0 ； 彩箱：A类产品ø≤2.0；B类产品ø≤3.0；C类产品ø≤4.0； （同一表面 ≤3个且距离≥50）
无残缺、墨皮、脏版、滴水、甩油、拉墨、爆墨、印不实、水干、水大等 不良现象；
小于5号字体时不能有分辨不清现象；
烟包：主要部位不允许有此现象；次要部位与样稿相比无明显影响 彩盒/箱：与样稿相比无明显影响
A类产品ΔE≤3.5；B类产品ΔE≤4.5；C类产品ΔE≤5.5；
