3吨反渗透设备方案反渗透设备是一种先进的水处理技术，通过高压力将含有溶解物质的水通过半透膜，使水分子的运动受限，进而实现脱盐和脱离离子的目的。
反渗透技术在工业、家庭和农业等领域有着广泛的应用，可以有效地提供清洁安全的水资源。
在这里，我将提供一个包含3吨反渗透设备的方案，以满足大型需水量的水处理需求。
一、反渗透设备的组成1.进水泵：用于将原水从水源处抽上提供给反渗透系统。
2.预处理系统：包括砂滤、活性炭过滤器等，用于去除水中的悬浮颗粒、有机物质、余氯等。
3.反渗透膜组件：是整个系统的核心部分，通过半透膜对水进行过滤，有效去除离子、溶解性有机物质等。
4.膜元件保护系统：用于延长反渗透膜寿命，减少膜污染。
5.压力容器：用于容纳反渗透膜组件，提供高压力使水通过膜组件。
6.控制系统：用于监控设备运行状态，保障设备正常运行。
1.设备类型：3吨反渗透设备2.设备流程：原水经过预处理过滤后，进入反渗透膜组件进行处理，处理后的净水储存至水箱供应。
3.设备配置：-进水泵：选用高效节能的离心泵，保障稳定的进水流量。
-预处理系统：包括机械过滤、活性炭吸附等，有效去除水中杂质。
-反渗透膜组件：采用高效的反渗透膜，确保水质达标。
-膜元件保护系统：设置自动清洗系统，定期清洗反渗透膜组件。
-压力容器：选用优质的不锈钢材质，承受高压力，确保设备安全运行。
-控制系统：采用PLC控制，实现设备自动化管理。
-配电系统：保障设备供电稳定。
-过程监控系统：实时监测设备运行状态，确保设备正常运行。
4.设备优势：-高效：反渗透技术高效脱盐，可有效去除水中有害物质。
-稳定：设备采用优质配件，稳定可靠。
-自动化：控制系统智能化，操作简便。
-节能：设备运行稳定，能耗低。
5.单位水处理成本：根据设备投资成本、运行成本等计算，计算出单位水处理成本，确保经济合理。
50吨反渗透纯水设备设计方案反渗透（RO）纯水设备是一种常用的水处理技术，用于去除水中的离子、溶解性固体、有机物和微生物等杂质。
这篇文章将设计一个50吨反渗透纯水设备的方案，以下是具体的设计过程和要点。
1.设备参数：根据需求，我们需要设计一个每小时产水量为50吨的反渗透纯水设备。
根据水的流量和水质要求，我们选择一个10,000GPD （每天产水量）的RO纯水设备作为基础设备。
由于我们需要每小时产水量为50吨，所以我们需要多个设备并行运行。
我们可以使用5台2,000GPD的RO装置并行运行，以满足50吨产水要求。
2.设备结构：反渗透纯水设备一般由预处理系统、RO膜组件、压力泵、控制系统和低压装置等部分组成。
预处理系统包括过滤器、软化剂和活性炭过滤器，用于去除悬浮物、颗粒物、有机物和部分离子。
RO膜组件是整个系统的核心部分，它通过反渗透过程去除水中的离子和溶解物，产生纯净水。
压力泵用于提供足够的水压，推动水通过RO膜。
控制系统用于监测和控制设备的运行。
3. 运行参数：根据 RO 设备的规格和设计参数，我们可以设定适当的运行参数。
一般来说，RO设备需要一定的工作压力和膜通量。
工作压力可以根据RO膜的要求确定，一般在100-150 psi之间。
膜通量是指单位时间内通过RO膜的水量，通常以 GPD/ft2 表示。
根据RO膜的规格，我们可以设置适当的膜通量，以确保设备的稳定运行和长寿命。
4.电力需求：反渗透纯水设备需要较大的电力供应，以支持压力泵和控制系统的运行。
根据设备的功率和数量，我们可以计算出大致的电力需求。
另外，我们还需要确保设备接入适当的电路和电源，以满足电气安全和稳定供电的要求。
5.自动化控制：为了实现自动化运行和监控，我们可以使用PLC（可编程逻辑控制器）或SCADA（监视、控制和数据采集系统）来控制设备的运行和参数调节。
通过设置适当的传感器和仪表，我们可以监测设备的运行状况，如压力、浓度、温度和产水质量等，并进行自动调节和故障报警。

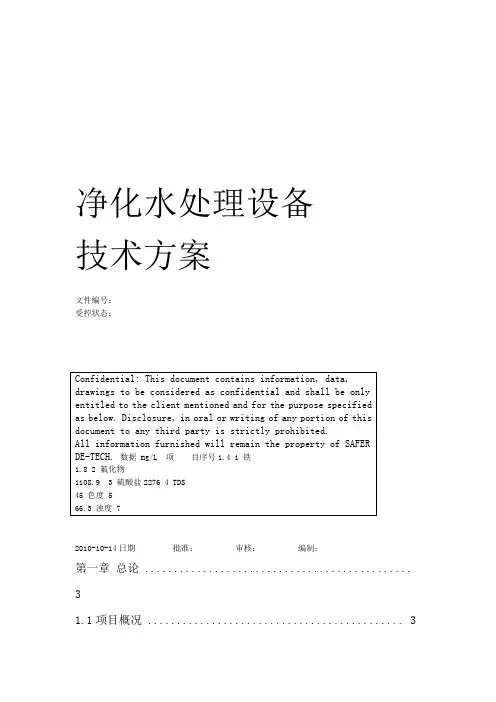

纯净水处理设备__技术方案净化水处理设备技术方案文件编号：受控状态：编制：审核：批准：日期2010-10-14Page 1of25第一章总论 (3)1.1项目概况 (3)1.2设计依据及原则 (4)1.3设计范围 (5)第二章设计边界条件 (6)2.1设计处理规模 (6)2.2原水水质 (6)2.3出水水质要求 (8)第三章工艺的选择 (9)工艺流程图 (9)第四章工艺介绍 (10)4.1原水箱及原水泵 (10)4.2微絮凝 (10)4.3多介质过滤器： (11)4.4保安过滤器（微滤） (12)4.5阻垢剂加药装置： (13)4.6反渗透装置 (13)4.7反渗透清洗系统 (15)4.8紫外线杀菌消毒系统 (15)4.9主要设备技术参数 (15)4.10电器控制说明 (18)4.11 防腐措施 (19)4.12工艺特点 (19)第五章设备投资估算表 (20)第六章工程总投资 (23)第七章运行费用估算 (24)7.1用电费 (24)7.2人工费 (24)7.3药剂费 (24)7.4运行费 (24)第一章总论根据×××××有限公司提供的水质报告，自备井的水质尚不能够满足生活饮用之标准。
为实现水井的生产及生活使用功能，以减少污染，节约用水，废水产出量小为原则，现对自备井做出本处理方案以达到生活用水功能，产出水达到或优于GB 5749-2006 《中华人民共和国生活饮用水卫生标准》中规定的水质标准。
1.1项目概况20m³/H地下水净化工程原水水质(取水水源)：地下水（见表1超标项目）表1出水水质要求国家生活饮用水水质标准 GB 5749—2006水质常规指标及限值1.2设计依据及原则设计依据根据×××××有限公司提供的原始资料；《工业用水软化除盐设计规范》GBJ109-87；给排水设计规范；《建筑给排水设计规范》（GB50015-2003）《给排水设计手册》《环境工程设计手册》（修订版）《室内排水设计规范》（GB50014-2006）《中华人民共和国城市区域环境噪音标准》（GB3096-93）《给水排水管道工程施工及验收规范》（GB50268-97）《建筑给水排水及采暖工和施工质量验收规范》（GB50242-2002）《低压电器电控箱》（GB4720-84）《低压电器外壳防护等级》（GB/T4942.2-93）《电器装置安装工程电缆线路施工及验收规范》（GB50168-92）《电器装置安装施工盘、柜及二次回路接线施工及验收规范》（GB50171-92）设计原则采用先进、成熟的处理工工艺；系统操作简单，维修方便；系统投资省，运行费用低，经济节能；整个系统控制采用手动和自动相结合，采用技术先进，运行可靠，操作管理简单的工艺，使先进性和可靠性有机地结合起来，降低操作劳动强度。
净化水处理设备技术方案文件编号：受控状态：2010-10-14日期批准：审核：编制：第一章总论 ..............................................31.1项目概况 (3)1.2设计依据及原则 (4)1.3设计范围 (5)第二章设计边界条件.......................................62.1设计处理规模 (6)2.2原水水质 (6)2.3出水水质要求 (8)第三章工艺的选择 ........................................9工艺流程图 (9)第四章工艺介绍 .........................................104.1原水箱及原水泵 (10)4.2微絮凝 (10)4.3多介质过滤器： (11)4.4保安过滤器（微滤） (12)4.5阻垢剂加药装置： (13)4.6反渗透装置 (13)4.7反渗透清洗系统 (15)4.8紫外线杀菌消毒系统 (15)4.9主要设备技术参数 (15)4.10电器控制说明 (18)4.11 防腐措施 (19)4.12工艺特点 (19)第五章设备投资估算表 (20)第六章工程总投资 .......................................23第七章运行费用估算 .....................................247.1用电费 (24)7.2人工费 (24)7.3药剂费 (24)24 ............................................. 运行费7.4．第一章总论根据×××××有限公司提供的水质报告，自备井的水质尚不能够满足生活饮用之标准。
为实现水井的生产及生活使用功能，以减少污染，节约用水，废水产出量小为原则，现对自备井做出本处理方案以达到生活用水功能，产出水达到或优于GB 5749-2006 《中华人民共和国生活饮用水卫生标准》中规定的水质标准。
50吨反渗透纯水设备设计方案反渗透（RO）纯水设备是一种常见的水处理设备，可以有效去除水中的杂质和溶解固体，得到高纯度的水。
本文将针对50吨反渗透纯水设备的设计方案进行详细介绍。
设计目标：1.处理能力：每小时处理50吨水。
2.净化效果：满足纯净水的质量标准，去除水中的悬浮物、溶解固体、重金属、细菌和病毒等。
设计方案：1.水处理工艺流程：原水进水箱→进水泵→砂滤器→活性炭过滤器→紧缩机→膜组件→纯水箱2.设备选型：（1）进水泵：根据处理能力选择适当的泵型，并考虑耐腐蚀性能。
（2）砂滤器：采用多介质砂滤器，能够去除水中的悬浮物、泥沙和铁锈等。
（3）活性炭过滤器：选用高效活性炭，能够去除水中的有机物、余氯和苯等。
（4）紧缩机：选择适当的压缩机型号，能够提供所需的压力给膜组件。
（5）膜组件：选择高质量的反渗透膜组件，能够去除水中的溶解固体、重金属和微生物等。
（6）纯水箱：采用304不锈钢制作，具有耐腐蚀性和密封性能。
3.设备结构设计：（1）整个设备采用模块化设计，方便运输、安装和维修。
（2）设计合理的管道连接，减少水流阻力和压力损失。
（3）对设备进行防腐处理，提高设备的使用寿命。
（4）加装液位控制和压力传感器等仪表仪控装置，实现设备的自动化控制和监测。
4.设备操作维护：（1）设备操作简便，配备人机界面，方便操作员监控设备的运行情况。
（2）定期进行设备的维护保养，清洁滤芯和膜组件，确保设备的正常运行。
（3）配备备用滤芯和膜组件，以备紧急更换使用。
5.能耗与经济分析：（1）控制设备的运行时间，避免过度运行造成能耗浪费。
（2）合理选择设备材料和配件，降低设备成本。
（3）根据当地水价格和市场需求，进行经济分析和成本估算。
总结：本文通过对50吨反渗透纯水设备的设计方案进行详细介绍，包括水处理工艺流程、设备选型、设备结构设计、设备操作维护以及能耗与经济分析。
这些设计方案将能够满足50吨纯净水的生产需求，并保证水质符合相关标准。
30吨反渗透方案反渗透技术是一种通过高压将水分子从含有溶质的水体中分离出来的过滤技术。
在工业领域，反渗透技术被广泛应用于水处理、海水淡化、废水处理等领域。
本文将介绍一个30吨反渗透方案，包括技术原理、设备选择、处理流程等内容。
一、技术原理反渗透技术是一种通过高压作用，将水分子从含有溶质的水体中通过半透膜分离出来的技术。
在反渗透装置中，水被加压送入反渗透膜管道，在高压的作用下，水分子通过半透膜的微孔，而溶质则被阻挡在膜的另一侧，从而实现水和溶质的分离。
二、设备选择1.反渗透膜组件反渗透膜是反渗透技术的核心组件，其性能直接影响反渗透装置的过滤效果。
在选择反渗透膜时，需要考虑其过滤精度、耐压能力、膜通量等性能指标。
2.高压泵高压泵是反渗透装置的动力源，其作用是为水提供所需的高压力，推动水通过反渗透膜进行过滤。
在选择高压泵时，需要考虑其耐压能力、流量调节范围、能效等指标。
3.预处理设备由于水中存在各种杂质和溶质，为了保护反渗透膜不被污染或损坏，需要在反渗透装置前设置预处理设备，如颗粒过滤器、软化器等。
4.自动化控制系统反渗透装置的运行需要对各个设备进行协调与控制，因此需要配备自动化控制系统，实现设备的自动化运行和监测。
三、处理流程该30吨反渗透方案的处理流程如下：1.进水处理：将原水经预处理设备去除颗粒物、有机物和部分离子等杂质后送入反渗透装置。
2.反渗透处理：经过高压泵的加压后，水在反渗透膜中进行过滤，将溶质和杂质分离出来，产生纯净水。
3.浓水处理：通过反渗透膜的另一侧，产生浓缩水，其中含有被阻留的溶质和杂质，需要进行处理后排放或回收。
4.纯净水收集：经过反渗透膜过滤后的纯净水，经过检测合格后进行存储或输送至需要的场所。
四、成本估算综上所述，30吨反渗透方案是一种高效、可靠的水处理技术，适用于工业、商业等领域的水处理需求。
通过合理的设备选择、处理流程设计和成本控制，可以实现高品质纯净水的生产和供应。
希望本文对读者有所帮助。
1吨反渗透设计方案反渗透（RO）是一种常见的水处理技术，能够有效去除水中的溶解性固体、溶解性有机物、细菌和病毒等。
为了设计一个1吨反渗透系统，我们需要考虑水源、预处理、RO系统和后处理四个方面。
1.水源：设计反渗透系统的第一步是确定水源的水质和水量。
水质分析应包括溶解性固体、溶解性有机物、微生物和其他污染物的浓度。
根据水质分析结果，我们可以确定预处理设备的种类和工艺。
2.预处理：预处理是RO系统设计的关键环节，其目的是去除水中的悬浮物、颗粒物、有机物和氯等物质，以保护RO膜，并提高RO系统的性能。
预处理设备通常包括粗滤、活性炭过滤、交流松化器和加药系统。
这些设备将帮助去除水中的固体颗粒和有机物，降低膜的污染风险。
3.RO系统：RO系统是整个设计方案的核心部分。
它由一系列RO膜和高压泵组成。
RO膜通过孔径较小的空间将水中的溶解性固体、有机物和微生物等从水中分离出来。
高压泵产生足够的压力，将水推向RO膜，使得溶质通过RO膜的选择性通透性洗出，而纯净水则通过RO膜留在另一侧。
在设计RO系统时应考虑以下参数：RO膜的种类和数量、膜元件的布置方式、水通量和膜面积之间的关系、高压泵的选择以及系统的自动化控制等。
为了保护膜的寿命，一般还应考虑投加阻垢剂和抑垢剂来最大程度地减少膜的污染。
4.后处理：RO膜的产水通常需要一些后处理步骤，以达到一些特定的水质指标。
后处理设备通常包括活性炭过滤、紫外线杀菌器和臭氧消毒等。
这些设备将进一步去除水中的杂质、残留化学物质和微生物，保证最终产水的质量。
最后，一个1吨反渗透系统的设计方案应具体根据实际情况进行优化。
在设计过程中应考虑到水源的水质特点和处理要求，选择适当的预处理设备、RO系统和后处理设备，以实现高效、稳定和可靠的水处理过程。
同时，设计方案还应考虑到设备的维护保养和运营成本等因素，以确保系统能够长期稳定运行。
1吨RO反渗透纯水方案
RO（reverse osmosis，反渗透）是一种常用于水处理的技术，通过
将水通过半透膜来去除大部分的杂质，从而得到高纯度的水。
为了满足一
吨RO反渗透纯水的需求，需要以下方案。
首先，需要选择一台适合的RO反渗透设备。
RO设备的选择应该考虑
到水源的特点，水质和流量的要求。
常见的RO设备包括膜组件、压力容器、泵和控制系统等。
根据1吨的纯水需求，应选择一台足够的RO设备，其反渗透膜的产水量应该大于1吨。
其次，需要考虑RO设备的预处理部分。
预处理通常包括粗滤、活性
炭过滤、软化和消毒等步骤。
首先，粗滤是为了去除水中较大颗粒和悬浮物。
其次，活性炭过滤可以去除水中的有机物和异味。
软化是为了去除水
中的硬水成分，如钙和镁等。
最后，消毒是为了杀死水中的细菌和其他微
生物。
然后，需要考虑RO设备的操作和维护。
RO设备应定期进行清洗和消毒，以确保其稳定运行和高效产水。
此外，设备的操作和维护应由专业人
员进行，以确保设备的正常运行。
最后，RO反渗透纯水方案还需考虑纯水的储存和输送问题。
纯水可
以通过储罐或管道输送到需要的地方。
储罐应具备一定的容量，以满足每
天1吨的需求。
此外，储罐和输送管道应具备一定的防腐蚀和密封性能，
以确保纯水的质量。
总之，一吨RO反渗透纯水方案需要综合考虑RO设备的选择、预处理、操作和维护、纯水的储存和输送等问题。
通过合理的设计和管理，可以满
足纯水的需求，确保纯水的质量。
吨RO反渗透纯水方案RO反渗透纯水工程方案1.项目背景随着人们对水质的要求越来越高，纯净水的需求量也逐渐增加。
RO （Reverse Osmosis）反渗透技术是一种通过高压将水从高浓度区域逆向渗透到低浓度区域的技术，可以有效去除水中的溶解固体、有机物、无机盐等成分，从而达到获得纯净水的目的。
本方案旨在设计一套适用于吨级纯水生产的RO反渗透纯水方案。
2.方案设计2.1设备选型针对吨级纯水生产的需求，我们建议选用大型的RO反渗透设备。
设备的选型主要要考虑到以下几个方面：处理能力、脱盐率、能耗以及设备的稳定性和可靠性。
根据实际需求，我们建议选用处理能力为10吨/小时的RO反渗透设备，并且提供超过95%的脱盐率。
2.2工艺流程RO反渗透纯水工艺一般包括预处理、反渗透、消毒等步骤。
具体的工艺流程如下：2.2.1预处理预处理主要通过过滤、软化和消毒等步骤来去除水中的悬浮物、颗粒物、溶解有机物、细菌和病毒等。
预处理可以有效地减少RO反渗透膜的污染和腐蚀，从而延长RO反渗透膜的使用寿命。
预处理步骤的选择应根据水源的水质情况来确定。
2.2.2反渗透反渗透是通过将水加压通过RO反渗透膜，使水中的溶解物质被分离出来，从而获得纯净水。
该步骤需要选用高品质的RO反渗透膜，并使其能够满足处理能力的要求。
2.2.3消毒通过消毒来杀死水中的细菌和病毒，确保纯净水的品质。
消毒可以采用多种方法，如臭氧消毒、紫外线消毒等，具体的消毒方法应根据实际需求和水源情况来确定。
2.3设备布局设备布局方面，应根据工艺流程和场地条件来进行布局设计。
通常，预处理设备、RO反渗透设备和消毒设备可以依次排列，并保证设备之间有足够的间距以便于操作和维护。
3.工艺参数根据实际需求，下面是一些工艺参数的参考值：-RO反渗透设备处理能力：10吨/小时。
-RO反渗透设备脱盐率：超过95%。
-预处理设备（如过滤、软化等）的处理能力：按照实际水质情况来确定。
-消毒设备的剂量和时间：根据实际需求和消毒方法来确定。
20吨反渗透设备方案反渗透设备是一种常用于净化水源的技术，通过物理过滤和化学反应来去除水中的污染物质。
在处理大量水源时，如工业处理厂、饮用水厂等，需要配备大型的反渗透设备。
以下是一个适用于20吨水处理的反渗透设备方案。
1.设备选型针对20吨水处理，我们选择工业级反渗透设备。
该设备通常包括沉淀器、过滤器、反渗透膜组件和纯化器等组成部分。
为了确保设备的长期稳定运行，我们推荐选用知名品牌的反渗透设备，如美国多诺伯等。
2.设备配置根据20吨水处理需求，我们推荐以下配置：-沉淀器：通过加入混凝剂将悬浮物和胶体粒子沉淀下来，去除水中的颗粒污染物。
-过滤器：使用预处理过滤器，如砂滤器和活性炭过滤器，去除水中的固体颗粒和有机物质等。
-反渗透膜组件：采用高效的反渗透膜组件，去除水中的溶解盐和微量有机物质等。
-纯化器：最后使用英式混床交换器对水进行再处理，去除残留的离子和微量有机物质等。
3.系统流程反渗透设备的系统流程一般包括进水、预处理、反渗透、纯化和出水等步骤。
具体流程如下：-进水：将原水通过泵送入系统。
-预处理：原水经过沉淀器和过滤器进行初步过滤和沉淀。
-反渗透：经过预处理的水进入反渗透膜组件，通过高压作用，去除水中的溶解盐和微量有机物质等。
-纯化：反渗透后的水经过纯化器进行深度处理，去除残留的离子和微量有机物质等。
-出水：经过纯化处理的水即可作为纯净水出水。
4.控制系统反渗透设备的自动化控制非常重要，能够确保系统的安全可靠运行。
控制系统主要包括水位控制、压力控制、PH值控制等，同时还需要配备监测仪表，实时监测和记录关键参数，以及故障报警系统，确保设备的正常运行。
5.维护与保养定期对反渗透设备进行维护和保养非常重要，包括清洗反渗透膜组件、更换滤芯、定期检查泵和阀门等。
同时，定期进行水质检测，确保设备的处理效果和出水质量。
总结：以上是一个适用于20吨水处理的反渗透设备方案。
通过正确的设备选型、合理的配置和优化的流程控制，可以确保设备的高效运行和优质的出水质量。
