防爆潜水泵与普通潜水泵的区别

目录一、泵工作原理及技术参数二、产品介绍三、选型须知四、泵零件材料安立泰马兰：主营：矿用防爆潜水泵BQS系列排污泵耐腐蚀耐酸碱不锈钢潜水泵BQ高压强排矿用隔爆潜水电泵隔膜泵气动清淤泵自主设计厂家直销批量现货安立泰泵业股份证件齐全（防爆证煤安证）一、泵工作原理及性能参数1.泵的工作原理泵是把原动机的机械能转换成液体能量的机器。

原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经过泵输送到要求的高度或要求压力的地。

泵中起主导作用的是叶轮，叶轮中的叶片强迫液体旋转，液体在离心力作用下向四甩出。

这种情况和转动的雨伞上的水滴向四甩出去的道理一样。

泵的液体甩出去后，新的液体在大气压力下进到泵，如此连续不断地从A处向B处供水。

2.泵的性能参数2.1流量Q流量是泵在单位时间输送出去的液体量。

体积流量Q常用单位是：m³/h（立米/小时），m³/s（立米/秒），l/s（升/秒）。

质量流量Qm常用单位是：t/h（吨/小时），kg/s（千克/秒）。

体积流量单位间的换算关系：1 l/s=3.6 m³/h=0.001 m³/s。

质量流量和体积流量的关系：Qm=ρQ。

ρ是液体的密度，常温清水ρ=10000 kg/ m。

2.2扬程H扬程是单位重量的液体通过泵所获得的能量。

单位重量的液体的能量在水力学中称为水头。

通常由压力水头、速度水头、位置水头三部分组成。

其单位是：米液柱，习惯简称为米（m）。

在工程上有时用压力表示扬程，压力的单位是：兆帕Mpa，公斤（kgf/cm²）单位间的换算关系：1Mpa = 10kgf/cm²=100 m。

2.3转速n泵轴单位时间的转速，单位是r/min（转每分钟）。

2.4功率和效率功率分为输入功率和输出功率，功率的单位是kW（千瓦）。

输入功率指原动机传到泵轴上的功率，又称为轴功率，用P表示。

输出功率又称有效功率，用Pe表示。

防爆潜水泵的技术要求和使用范围防爆潜水泵的防爆要求，在许多工业部门，例如化学工业、煤炭采掘工业、石油与天然气的开采和加工工业以及其他的工业部门中，经常需要在具有一定的爆炸性危险的场合：例如，可能由于瓦斯、蒸气与空气的混合物或煤尘的聚集而存在产生爆炸危险的场合，使用各种电气设备，其中包括防爆潜水泵和潜入式电动机。

防爆潜水泵的防爆要求：这就要求所使用的电气设备应按规定的条件进行设计和制造，在上述具有一定的爆炸性危险的场合使用时，即使设备出现各种故障，也不会引起周围爆炸性气体环境被引燃爆炸。

要使潜水电动机具有一定的防爆性能，能适应在爆炸性环境中使用的要求，是要由潜水电动机的结构、零部件的制造材料和制造工艺等多方面的专门措施来加以保证的。

防爆潜水泵是在普通潜水排污泵的基础上优化改进而成，潜水电机在普通潜水排污泵潜水电机的基础上采用防爆电机,泵外电缆引出处采用防爆头,其作用是在导电部分与爆炸性介质之间采取隔离措施，或是防止可能与爆炸性混合物接触的导电部分发生危险的火花和局部发热。

(1)选用井用潜水电泵时，应根据井的直径(100mm，105mm，200mm，250mm，300mm，等)确定电泵的机座号，再根据井的实际流量、扬程选用其具体规格型号。

(2)用于浅井、河流、湖泊等一般清水场所取水时，可优先选用QY型、Q型和QS型等上泵型潜水电泵。

(3)用于局部区域排水，水质中含有小颗粒固体杂质，如防汛排涝、建筑施工、养殖场净化等，选用QX型、QDX型等下泵型潜水电泵较合适。

(4)用于输送含有固体颗粒和污物等污水，尤其是含有大颗粒污物的污水时，应选用WQ污水污物潜水电泵。

(5)当用于煤矿等矿区采掘来输送含有污物、煤粉等固体颗粒的污水时，必须选用能防爆的隔爆型矿用潜水电泵，切勿使用一般的潜水电泵，以免发生爆炸危险。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

屏蔽泵是一种特殊的泵，其工作原理与普通泵有所不同。

屏蔽泵的结构中，泵和驱动电机都被密封在一个被泵送的介质充满的压力容器内，这个压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。

这种结构取消了传统离心泵具有的旋转轴密封装置，因此能做到完全无泄漏，这使得屏蔽泵特别适合输送易燃、易爆、易挥发以及贵重的液体。

普通泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵本身就是一个电机，它的定子里缠满了线圈，通电后形成磁场，带动转子运转，叶轮与转子连在一起，从而抽送液体。

总的来说，屏蔽泵是一种特殊的无密封泵，其结构特点使得它能够做到完全无泄漏，且适合输送一些特殊液体。

与普通泵相比，屏蔽泵具有更高的工作效率和更好的安全性。

矿用隔爆型潜水泵标准
矿用隔爆型潜水泵是用于矿井排水和输送煤矸石等固体颗粒物
料的专用设备，其标准主要涉及以下几个方面：
1. 设计标准，矿用隔爆型潜水泵的设计标准主要包括国家标准、行业标准以及企业内部标准。

国家标准通常包括产品的设计要求、
结构尺寸、材料选用、安全要求等方面的规定。

行业标准则是根据
矿用隔爆型潜水泵在煤矿生产中的特殊要求制定的，包括煤矿安全
标准、防爆要求等。

企业内部标准则是指生产企业根据自身实际情
况和技术水平制定的产品设计标准。

2. 技术标准，矿用隔爆型潜水泵的技术标准包括产品的技术参数、性能要求、测试方法等方面的规定。

这些标准旨在保证产品在
使用过程中具有良好的性能和可靠的安全性能。

3. 安全标准，矿用隔爆型潜水泵作为在煤矿环境中使用的设备，其安全标准至关重要。

安全标准涉及到产品的防爆性能、防水性能、绝缘性能等方面的要求，以确保设备在恶劣的矿井环境下能够安全
可靠地运行。

4. 检测标准，矿用隔爆型潜水泵的检测标准包括产品出厂检验、使用前检测、定期检测等方面的规定，以确保产品质量和安全性能
符合标准要求。

总的来说，矿用隔爆型潜水泵的标准涉及到设计、技术、安全
和检测等多个方面，其制定旨在保证产品在煤矿生产中能够安全、
高效地运行，保障矿井生产的顺利进行。

泵电机防爆等级划分
【实用版】
目录
1.泵电机防爆等级的划分标准
2.泵电机防爆等级的具体分类
3.泵电机防爆等级的应用场景
4.泵电机防爆等级的维护与检查
正文
泵电机防爆等级的划分主要是根据防爆电机的防爆性能和安全性能来划分的。

防爆电机是用于爆炸性气体环境的电机，其防爆性能和安全性能直接关系到使用环境和人员的安全。

因此，防爆电机的防爆等级划分十分重要。

泵电机防爆等级的具体分类主要有以下几个等级：
1.防爆等级 I：该等级的防爆电机适用于煤矿瓦斯气体环境，具有较高的防爆性能和安全性能。

2.防爆等级 II：该等级的防爆电机适用于工厂爆炸性气体环境，其防爆性能和安全性能略低于防爆等级 I 的防爆电机。

3.防爆等级 III：该等级的防爆电机适用于工厂爆炸性粉尘环境，其防爆性能和安全性能要求更高。

泵电机防爆等级的应用场景主要包括以下几个方面：
1.煤矿行业：由于煤矿环境中存在大量的瓦斯气体，因此需要使用防爆等级 I 的防爆电机。

2.化工行业：化工行业中存在大量的爆炸性气体和粉尘，因此需要使用防爆等级 II 和 III 的防爆电机。

3.石油行业：石油行业中存在大量的爆炸性气体和粉尘，因此需要使用防爆等级 II 和 III 的防爆电机。

泵电机防爆等级的维护与检查主要包括以下几个方面：
1.定期检查防爆电机的运行状态，确保其正常运行。

2.定期检查防爆电机的防护装置，确保其完好无损。

3.定期检查防爆电机的接线，确保其牢固可靠。

4.定期清洁防爆电机，确保其外观整洁。

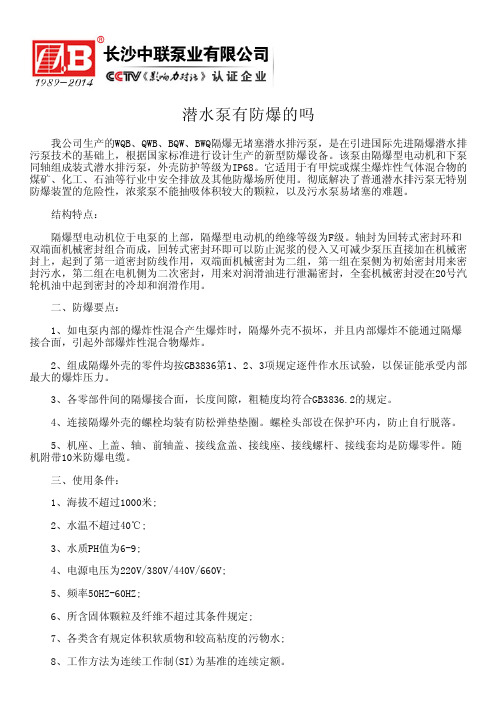

潜水泵有防爆的吗 我公司生产的WQB、QWB、BQW、BWQ隔爆无堵塞潜水排污泵，是在引进国际先进隔爆潜水排污泵技术的基础上，根据国家标准进行设计生产的新型防爆设备。

该泵由隔爆型电动机和下泵同轴组成装式潜水排污泵，外壳防护等级为IP68。

它适用于有甲烷或煤尘爆炸性气体混合物的煤矿、化工、石油等行业中安全排放及其他防爆场所使用。

彻底解决了普通潜水排污泵无特别防爆装置的危险性，浓浆泵不能抽吸体积较大的颗粒，以及污水泵易堵塞的难题。

结构特点： 隔爆型电动机位于电泵的上部，隔爆型电动机的绝缘等级为F级。

轴封为回转式密封环和双端面机械密封组合而成，回转式密封环即可以防止泥浆的侵入又可减少泵压直接加在机械密封上，起到了第一道密封防线作用，双端面机械密封为二组，第一组在泵侧为初始密封用来密封污水，第二组在电机侧为二次密封，用来对润滑油进行泄漏密封，全套机械密封浸在20号汽轮机油中起到密封的冷却和润滑作用。

二、防爆要点： 1、如电泵内部的爆炸性混合产生爆炸时，隔爆外壳不损坏，并且内部爆炸不能通过隔爆接合面，引起外部爆炸性混合物爆炸。

2、组成隔爆外壳的零件均按GB3836第1、2、3项规定逐件作水压试验，以保证能承受内部最大的爆炸压力。

3、各零部件间的隔爆接合面，长度间隙，粗糙度均符合GB3836.2的规定。

4、连接隔爆外壳的螺栓均装有防松弹垫垫圈。

螺栓头部设在保护环内，防止自行脱落。

5、机座、上盖、轴、前轴盖、接线盒盖、接线座、接线螺杆、接线套均是防爆零件。

随机附带10米防爆电缆。

三、使用条件： 1、海拔不超过1000米; 2、水温不超过40℃; 3、水质PH值为6-9; 4、电源电压为220V/380V/440V/660V; 5、频率50HZ-60HZ; 6、所含固体颗粒及纤维不超过其条件规定; 7、各类含有规定体积软质物和较高粘度的污物水; 8、工作方法为连续工作制(SI)为基准的连续定额。

四、型号意义： 40 QW、WQ P B 15 – 30 – 2.2 40-排出口径(mm) QW、WQ-潜水排污泵 P-不锈钢 B-隔爆型 15-流量(m3/h) 30-扬程(m) 2.2-电机功率(kw)。

潜水泵的特点以及种类是什么潜水泵的特点,潜水泵的种类潜水泵的潜水电机较一般电动机有特殊要求，通常有干式、半干式、湿式、充油式及气垫密封式电动机等几种类型。

干式电动机除对绕组绝缘加强防潮外，与一般电动机无区别。

由于干式潜水电动机不允许所输送液体进入电动机内腔，故在电动机的轴伸端需要采取良好的密封措施，通常采用机械密封装置，但由于这种密封装置结构较复杂，加工工艺要求高，若水中含有泥砂，则密封构件很容易被磨损，使密封失效，故抽送不含泥砂的清水，采用机械密封效果较好。

半干式电动机是仅将电动机的定子密封，而让转子在水中旋转。

湿式电动机是在电动机定子内腔充以清水或蒸馏水，转子在清水中转动，定子是用聚乙烯、尼龙等防水绝缘导线绕制而成。

为解决电动机绕组及水润滑轴承的冷却问题，电动机内腔充满清水。

因而，这种泵的轴封仅起防止泥砂进入电机的作用，结构较简单，便于制造维修。

但是，这种泵对电动机定子所用的绝缘导线和水润滑轴承材料要求较高，还要考虑部件的防锈蚀的问题。

油浸式潜水泵的特点就是在电动机内充满绝缘油漆（如变压器油），防止水和潮气进入电动机绕组，并起绝缘、冷却、润滑和防止水及潮气侵入电动机内腔的作用。

同时，在电动机轴伸端仍需设置机械密封，以防止水和泥砂进入以及油的泄露。

电动机定子线圈用加强绝缘的耐油、耐水漆包线绕制。

这种泵的电动机转子因在粘性较大的油中转动，造成较大的功率损耗，导致效率有所下降，一般约下降3%-5%。

气垫密封式潜水泵的特点与干式潜水电动机一样，但在电动机下端有一个气封室，并由几个孔道与外界相通。

泵潜入吸水池后，气封室内的空气在外界液体压力的作用下形成气垫，达到阻止液体进入电动机内腔的目的。

由于这种泵只适用于潜水深度较小且稳定的场合，这种密封方式存在因空气的溶解而使水进入电动机内腔的危险，故使用得很少。

很多型号的潜水泵都设有自动耦合装置，在泵出口端设有滚轮，在导轨内上下滚动，耦合装置保证泵的出口与固定与弯管自动耦合的脱接，泵的检修工作可在池外进行。

BQS防爆潜水泵用途和应用场所不同的潜水泵有不同的用途，对于BQS防爆潜水泵用途和应用场合你懂多少呢?下面由小编来为你解答吧。

BQS防爆潜水泵适用于煤矿井下有甲烷(俗称瓦斯)和煤尘爆炸危险的场所，输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水。

ZMKJ003也可适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及其施工，工厂排污、小型污水处理等场合排送含有固体颗粒、长纤维的废水、雨水、矿用隔爆型排污排沙潜水电泵污水。

内装式电泵，水由电动机夹层中流过，有效的延长了电泵的使用寿命;外装式电泵，叶轮采用双流道大过流结构，运行平稳，排污能力强，防缠绕，无堵塞现象，并且有体积小，重量轻，携带方便的特点。

矿用隔爆型排污排沙潜水电泵,是将国内同类产品经过筛选、改进，克服其存在的不足，在水力模型、密封技术、机械结构、保护控制等方面进行了综合优化和创新设计，矿用隔爆型排污排沙潜水电泵使产品更安全可靠、轻便实用，寿命长，排污排沙性能好;整个系列产品，型谱合理，选型方便。

用途BQS矿用防爆潜水泵用途及适用范围1、煤炭立井、斜井的施工排水。

2、矿井无水仓井底排水。

3、采掘工作面排水。

4、立井井底散煤仓排水。

5、清理水仓淤积泥沙排水。

6、老塘、无人区涌水排水。

7、石油、化工等爆炸性气体环境排水。

8、抢险救灾排水。

使用条件1、水质条件：水温不高于40℃、水的PH值4～10、介质重度不大于1300kg/m3、介质中流沙量不大于20%(重度比)。

2、安装形式：立式。

3、电机工作方式：连续(SI)运行。

4、潜入水中深度(以潜水泵底平面为基准)不大于5m一 BQW矿用隔爆型潜水电泵技术参数：•最大流量：32~320立方/小时•功率：9.2~125KW •扬程：10~598米•排出水口径：1.5寸•材质：铸铁业二工作条件：电机额定电压380V，频率50HZ三相交流电源。

2、输送介质温度不超过40℃。

3、输送液体介质PH值为 4-10。

水泵电机防爆等级的划分标准及选型爆炸的概念：爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

水泵电机为什么要防爆：易爆物质: 很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80% 以上的生产车间区域存在爆炸性物质。

氧气: 空气中的氧气是无处不在的。

点燃源: 在生产过程中大量使用电气仪表，各种磨擦的电火花, 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。

因此水泵在选型时，电机采取防爆就显得很重要了。

电机防爆的原理：危险场所危险性划分：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部别):CLASS Ⅰ气体和蒸气; CLASS Ⅱ尘埃; CLASS Ⅲ纤维 . 然后再将气体有关防爆术语及标准安全栅安全参数定义：安全栅最高允许电压：Um保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
